Werken op hoogte brengt dynamische risico’s met zich mee die moeten worden aangepakt door middel van technische beheersmaatregelen. In moderne gebouwontwerpen maken valbeveiligingssystemen deel uit van de permanente infrastructuur voor brandveiligheid, in plaats van tijdelijke accessoires. Ze worden geïntegreerd in dakzones, strategieën voor geveltoegang en onderhoudsplanning om de operationele veiligheid op lange termijn te waarborgen.
Voor constructeurs, geveladviseurs en gebouweigenaren is het doel niet alleen om valbeveiliging te definiëren, maar ook om te begrijpen hoe deze presteert onder dynamische belasting. Effectieve systemen moeten energieoverdracht beheersen, de structurele integriteit behouden, voldoen aan de vereisten voor vrije ruimte en aansluiten bij internationale regelgeving.
Valbeveiliging kan daarom het beste worden omschreven als een prestatiegerichte interface tussen gebruiker en constructie, ingebed in bredere strategieën voor geveltoegang en onderhoud.
Wat is een valbeveiligingssysteem?

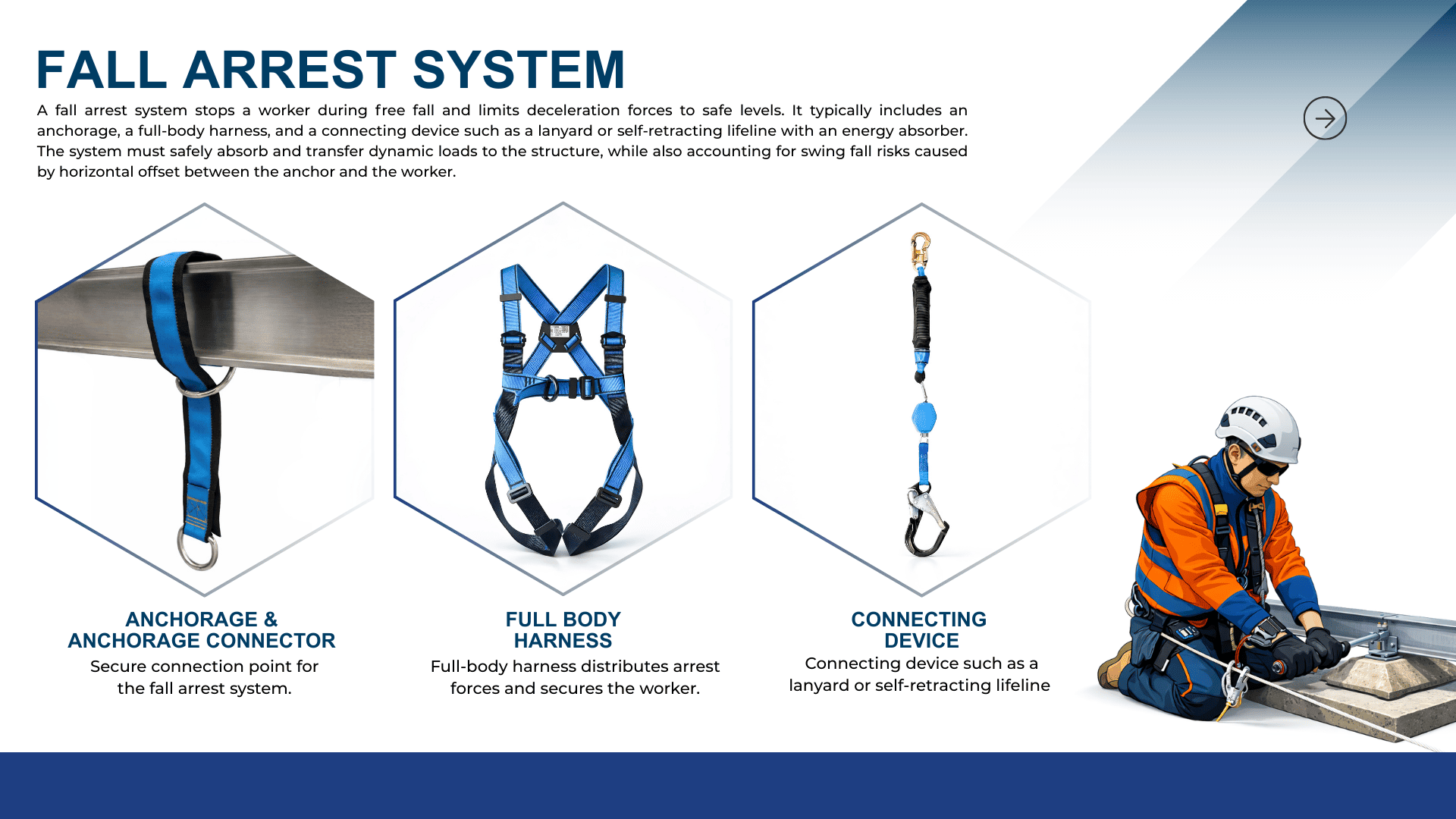

Een valbeveiligingssysteem is ontworpen om een werknemer die in vrije val is geraakt te stoppen en de vertragingskrachten te beperken tot overleefbare drempelwaarden.
Een typisch systeem omvat:
De bepalende factor is de dynamische belasting. Het systeem moet de energie veilig absorberen en overdragen aan de constructie zonder de toelaatbare krachtlimieten te overschrijden.
Ook een slingerval moet worden geëvalueerd. Horizontale verschuiving tussen anker en gebruiker creëert pendelbewegingen die ertoe kunnen leiden dat de werknemer de grond, zijconstructies of een doorgesneden ophanglijn raakt door wrijving tegen de bovenrand van de constructie.
Dynamische lastregeling: de natuurkunde achter de prestaties van valbeveiligingTijdens een val wordt potentiële zwaartekrachtenergie omgezet in kinetische energie. Het valbeveiligingssysteem moet deze energie afvoeren door gecontroleerde vertraging. De maximale remkracht wordt beïnvloed door de massa van de gebruiker, de valafstand en het energieabsorptievermogen.
Een grotere vertragingsafstand vermindert de maximale remkracht. Een grotere vertraging vereist echter een grotere vrije ruimte onder de gebruiker. De systeemconfiguratie is daarom een afweging tussen krachtbeperking en beschikbare geometrie. De maximale valafstand moet binnen de door regelgeving en adviesnormen voorgeschreven limieten blijven.
Dynamische remkrachten zijn aanzienlijk groter dan het statische lichaamsgewicht. Structurele ondersteuningen moeten de overdracht van de piekbelasting weerstaan, en niet het nominale gewicht van de gebruiker. De kettinglijnbelasting versterkt de belasting op de ankers in een horizontaal valbeveiligingssysteem aanzienlijk. Dit onderscheid is bepalend voor de specificatie van de verankering en het ontwerp van het belastingspad.
Verankeringstechniek: Ontwerpen voor structurele lastoverdrachtVroege afstemming met gevelaansluitingen, waterdichtingslagen en isolatiesystemen zorgt voor een permanente integratie zonder de integriteit van de gebouwschil aan te tasten.
Een nauwkeurige berekening van de vrije val is essentieel voor een veilig ontwerp.
Valvrije val = Lengte van de veiligheidslijn + Vertragingsafstand + Rekking van de lijn + Lengte van de werknemer + Veiligheidsfactor
Waarbij:
Montagehoogte heeft een directe invloed op de vrije valafstand. Zelfoprollende veiligheidslijnen verminderen de vrije valafstand doorgaans in vergelijking met vaste veiligheidslijnen.
Specificatiekader: Evaluatie van valbeveiligingssystemen voor projectvereistenPrestatiecriteria
Specificaties moeten de minimale verankeringscapaciteit, de maximaal toelaatbare remkracht en de vereiste vrije ruimtegeometrie definiëren. De prestaties moeten worden gevalideerd door middel van structurele berekeningen.
Milieuclassificatie
Blootstellingsomstandigheden bepalen de materiaalkeuze en coatingsystemen om degradatie op lange termijn te voorkomen.
Inspectie- en verificatievereisten
Permanente systemen vereisen gedocumenteerde inspectie-intervallen en verificatietests na installatie, conform de geldende normen.
Planning voor reddingsintegratie
Redding zonder redding introduceert een secundair risico. De positionering van de ankers en de toegangsstrategie moeten veilige en efficiënte reddingsprocedures mogelijk maken.
Valbeveiligingssystemen moeten voldoen aan de regelgeving in het rechtsgebied waar ze worden geïnstalleerd. Wettelijke kaders stellen minimale prestatiedrempels vast, terwijl de beste technische praktijken deze vaak overtreffen.
Veelvoorkomende wereldwijde regelgeving omvat:
Regio |
Primair regelgevingskader |
| Verenigde Staten | Occupational Safety and Health Administration (OSHA), American National Standards Institute (ANSI) |
| Canada | CSA Group |
| Europa | EN-normen |
| Verenigd Koninkrijk | BS-normen |
| Australië / Nieuw-Zeeland | AS/NZS-normen |
| Azië / Midden-Oosten | Lokale OSHA-kaders vaak afgestemd op EN of BS |
Naleving van de voorschriften garandeert een basisveiligheid. Structurele integratie, verificatie van de belasting door meerdere gebruikers en coördinatie van de gevel vereisen echter prestatiegerichte engineering die verder gaat dan de minimale drempelwaarden van de bouwvoorschriften.
Valbeveiliging als permanent systeem voor levensveiligheidPermanente valbeveiligingssystemen moeten in de gebouwschil worden geïntegreerd en niet achteraf als losse toevoegingen worden gemonteerd. Structurele continuïteit, gevelcoördinatie en planning voor het beheer van de activa op lange termijn zijn essentieel.
Effectieve systemen:
Wanneer een valbeveiligingssysteem wordt ontworpen als onderdeel van een geïntegreerde strategie voor toegang tot de gevel, vormt het een structurele veiligheidsinterface die zowel personeel als de levensduur van het gebouw beschermt.
Raadpleeg Facade Access SolutionsPermanente valbeveiligingssystemen vereisen een gecoördineerd constructief ontwerp, gevelintegratie en naleving van de regelgeving.
Facade Access Solutions biedt technisch onderbouwd advies en apparatuurintegratie voor permanente toegangs– en valbeveiligingssystemen in complexe gebouwtypen.
Neem contact op met ons technische team om uw projectvereisten te bespreken en een prestatiegerichte oplossing te ontwikkelen die aansluit op uw structurele en operationele doelstellingen.
Veelgestelde vragenBij het ontwerp van een ankerpunt moet rekening worden gehouden met de piekbelasting tijdens een val, en niet met het statische lichaamsgewicht. Dynamische belastingen die tijdens een val ontstaan, kunnen de nominale massa van de gebruiker aanzienlijk overschrijden. De vereiste capaciteit is afhankelijk van de regelgeving en de systeemconfiguratie, maar bij het ontwerp moet rekening worden gehouden met de uiteindelijke belastingsweerstand, de integriteit van het belastingstraject en de structurele versterkingseffecten, met name bij horizontale valbeveiligingssystemen waar de reactiekrachten van de eindankers toenemen.
Vaste veiligheidslijnen maken doorgaans een grotere vrije valafstand mogelijk voordat energieabsorptie begint, wat resulteert in hogere valhoogte-eisen. Zelfintrekkende veiligheidslijnen beperken de vrije val door automatisch de speling in te trekken, waardoor de totale valafstand wordt verkleind. Dit is echter mogelijk niet het geval bij een zwaaiende val. De montagehoogte en de locatie van het ankerpunt blijven echter cruciale variabelen die de prestaties en de vereiste veiligheidsmarges beïnvloeden.
Horizontale veiligheidslijnen zijn geschikt wanneer continue bewegingsvrijheid aan de rand vereist is, zoals bij gevelonderhoud of inspecties van de dakrand. Ze maken ononderbroken reizen langs vooraf bepaalde paden mogelijk. Enkelpuntsankers zijn geschikt voor lokale taken. Structurele analyses moeten bevestigen dat de eindankers bestand zijn tegen versterkte reacties onder belasting door één of meerdere gebruikers.
Wanneer meerdere gebruikers verbonden zijn met een horizontale veiligheidslijn, verhogen de gecombineerde belasting en kabeldoorbuiging de reacties van de eindankers. De resulterende structurele belasting kan de individuele vangkrachten overschrijden. Bij het ontwerp moet rekening worden gehouden met de meest ongunstige scenario’s voor gelijktijdige belasting en moet worden geverifieerd of de ondersteunende structurele elementen de versterkte krachten veilig kunnen weerstaan.
Inspectie-intervallen variëren per rechtsgebied, maar omvatten over het algemeen visuele controles vóór gebruik, periodieke inspecties door een bevoegde persoon en formele jaarlijkse keuringen. Sommige regio’s vereisen belastingstests na installatie of een grote aanpassing. Eigenaren van installaties moeten gedocumenteerde inspectieprogramma’s implementeren die zijn afgestemd op de toepasselijke wettelijke kaders en de richtlijnen van de fabrikant om naleving en systeemintegriteit te waarborgen.
