Arbeiten in der Höhe bringt dynamische Risikobedingungen mit sich, die durch technisch ausgelegte Kontrollmaßnahmen bewältigt werden müssen. Im modernen Gebäudedesign sind Auffangsysteme Teil der permanenten lebensschützenden Infrastruktur und nicht nur temporäres Zubehör. Sie werden in Dachbereiche, Fassadenzugangsstrategien und die Instandhaltungsplanung integriert, um die langfristige Betriebssicherheit zu unterstützen.
Für Tragwerksplaner, Fassadenberater und Asset-Eigentümer besteht das Ziel nicht nur darin, Auffangsysteme zu definieren, sondern zu verstehen, wie sie sich unter dynamischer Belastung verhalten. Effektive Systeme müssen die Energieübertragung kontrollieren, die strukturelle Integrität aufrechterhalten, die erforderliche Sturzraumgeometrie erfüllen und mit globalen regulatorischen Rahmenwerken übereinstimmen.
Auffangsysteme lassen sich daher am besten als leistungsorientierte Schnittstelle zwischen Benutzer und Struktur beschreiben, eingebettet in umfassendere Strategien für Fassadenzugang und Instandhaltung.

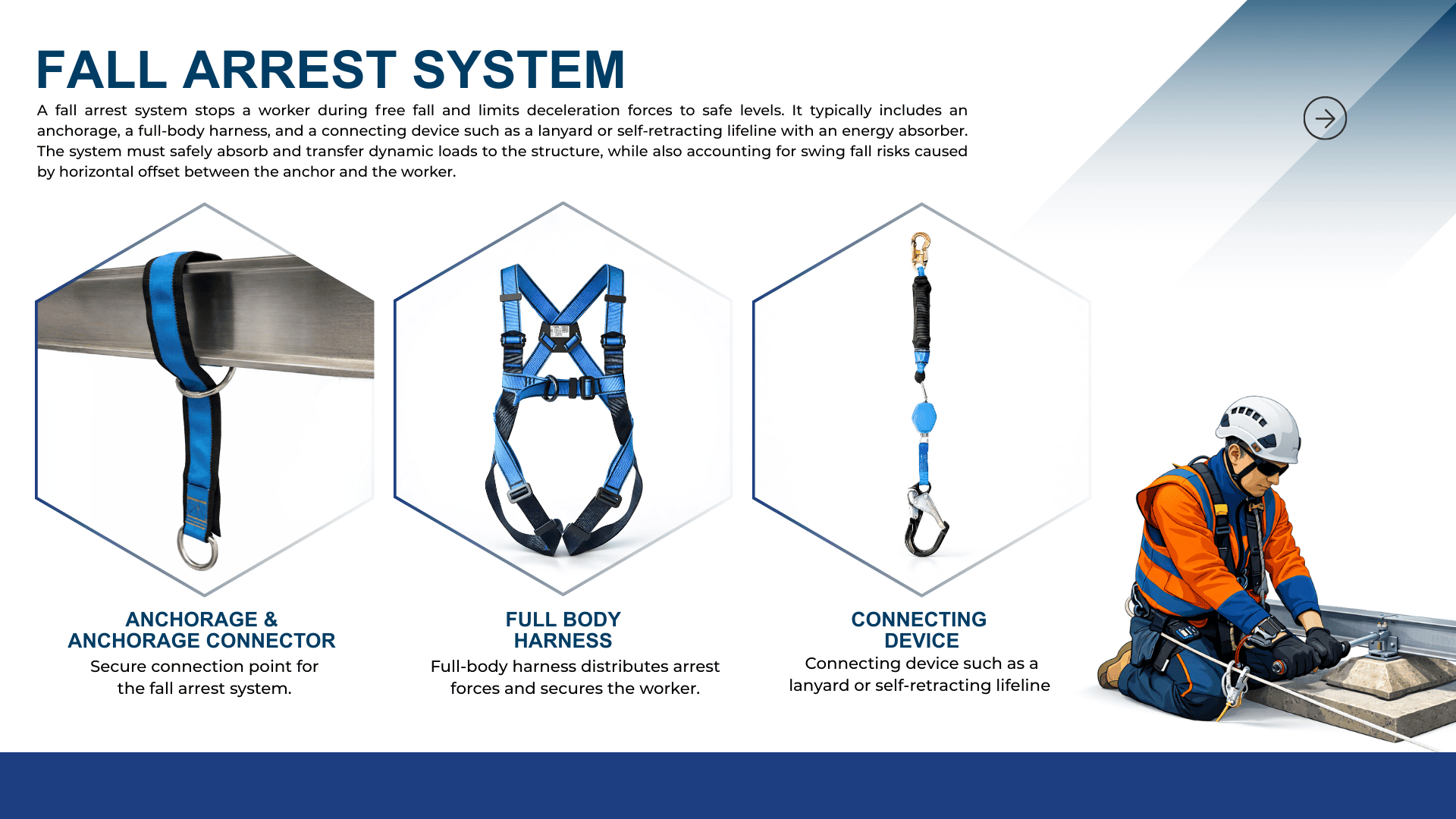

Ein Auffangsystem ist dafür ausgelegt, einen Arbeiter zu stoppen, der sich im freien Fall befindet, und die Verzögerungskräfte auf überlebbare Grenzwerte zu begrenzen.
Ein typisches System umfasst:
Die maßgebende Bedingung ist das Ereignis einer dynamischen Belastung. Das System muss Energie sicher aufnehmen und in die Struktur ableiten, ohne zulässige Kraftgrenzen zu überschreiten.
Auch ein Pendelsturz muss bewertet werden. Der horizontale Versatz zwischen Anschlagpunkt und Benutzer erzeugt Pendeleffekte, die dazu führen können, dass der Arbeiter auf dem Boden oder an seitliche Strukturen aufschlägt oder dass die Halteleine durch Abrieb an der oberen Kante der Struktur beschädigt bzw. durchtrennt wird.
Während eines Sturzes wird gravitative potenzielle Energie in kinetische Energie umgewandelt. Das Auffangsystem muss diese Energie durch kontrollierte Verzögerung abbauen. Die maximale Auffangkraft wird von der Masse des Arbeiters, der Fallstrecke und der Energieabsorptionskapazität beeinflusst.
Eine größere Verzögerungsstrecke reduziert die maximale Auffangkraft. Allerdings erfordert eine größere Verzögerung mehr freien Raum unterhalb des Benutzers. Die Systemkonfiguration wird daher zu einem Gleichgewicht zwischen Kraftbegrenzung und verfügbarer Geometrie. Die maximale freie Fallstrecke muss innerhalb der durch Vorschriften und technische Richtlinien vorgegebenen Grenzen liegen.
Dynamische Auffangkräfte übersteigen das statische Körpergewicht erheblich. Tragende Strukturen müssen der Übertragung von Spitzenlasten standhalten und nicht nur dem nominellen Benutzergewicht. Kettenlinienkräfte verstärken die auf Anschlageinrichtungen in einem horizontalen Seilsicherungssystem wirkenden Lasten erheblich. Diese Unterscheidung bestimmt die Spezifikation der Anschlageinrichtung und die Auslegung des Lastpfads.
Eine frühzeitige Abstimmung mit Fassadenschnittstellen, Abdichtungsebenen und Dämmsystemen gewährleistet eine dauerhafte Integration, ohne die Integrität der Gebäudehülle zu beeinträchtigen.
Eine präzise Berechnung des freien Sturzraums ist grundlegend für eine sichere Planung.
Sturzraum = Länge des Verbindungsmittels + Verzögerungsstrecke + Seildehnung + Körperhöhe des Arbeiters + Sicherheitsfaktor
Wobei:
Die Montagehöhe beeinflusst die freie Fallstrecke direkt. Selbstaufrollende Höhensicherungsgeräte verringern die freie Fallstrecke in der Regel gegenüber festen Verbindungsmitteln.
Leistungskriterien
In den Spezifikationen sollten die minimale Tragfähigkeit der Anschlageinrichtung, die maximal zulässige Auffangkraft und die erforderliche Sturzraumgeometrie definiert werden. Die Leistung muss durch statische bzw. strukturelle Berechnungen nachgewiesen werden.
Umweltklassifizierung
Die Expositionsbedingungen bestimmen die Materialauswahl und Beschichtungssysteme, um eine langfristige Degradation zu verhindern.
Anforderungen an Inspektion und Verifizierung
Permanente Systeme erfordern dokumentierte Inspektionsintervalle und Prüfungen nach der Installation, abgestimmt auf die geltenden normativen Anforderungen der jeweiligen Rechtsordnung.
Planung der Rettungsintegration
Ein Auffangvorgang ohne anschließende Rettung führt zu einem sekundären Risiko. Die Positionierung der Anschlagpunkte und die Zugangsstrategie müssen sichere und effiziente Rettungsverfahren ermöglichen.
Auffangsysteme müssen die Vorschriften der jeweiligen Installationsjurisdiktion erfüllen. Regulatorische Rahmenwerke legen Mindestanforderungen an die Leistung fest, während bewährte ingenieurtechnische Praxis diese häufig übertrifft.
Zu den gängigen globalen Regulierungsfamilien gehören:
Region |
Primäres regulatorisches Rahmenwerk |
| Vereinigte Staaten | Occupational Safety and Health Administration, American National Standards Institute |
| Kanada | CSA Group |
| Europa | EN-Normen |
| Vereinigtes Königreich | BS-Normen |
| Australien / Neuseeland | AS/NZS-Normen |
| Asien / Naher Osten | Lokale Arbeitsschutzrahmenwerke, oft an EN oder BS angelehnt |
Die Einhaltung dieser Vorschriften gewährleistet grundlegende Sicherheit. Strukturelle Integration, Nachweise für Mehrbenutzerbelastung und Fassadenkoordination erfordern jedoch leistungsorientierte Ingenieurplanung über die Mindestanforderungen der Normen hinaus.
Permanente Auffangsysteme müssen in die Gebäudehülle integriert werden und dürfen nicht nachträglich als isolierte Anbauteile ergänzt werden. Strukturelle Kontinuität, Fassadenkoordination und langfristige Planung des Asset-Managements sind wesentlich.
Effektive Systeme:
Wenn Auffangsysteme als Teil einer integrierten Fassadenzugangsstrategie geplant werden, werden sie zu einer strukturellen Sicherheitsschnittstelle, die sowohl Personal als auch den Lebenszyklus des Bauwerks schützt.
Permanente Auffangsysteme erfordern eine abgestimmte Tragwerksplanung, Fassadenintegration und regulatorische Konformität.
Facade Access Solutions bietet ingenieurgetriebene Beratung sowie Geräteintegration für dauerhafte Zugangslösungen und Auffangsysteme für komplexe Gebäudetypologien.
Kontaktieren Sie unser technisches Team, um Ihre Projektanforderungen zu bewerten und eine leistungsbasierte Lösung zu entwickeln, die mit Ihren strukturellen und betrieblichen Zielen übereinstimmt.
Die Auslegung von Anschlageinrichtungen muss Spitzenauffangkräfte und nicht das statische Körpergewicht berücksichtigen. Dynamische Lasten, die während eines Sturzes entstehen, können die nominelle Masse des Benutzers erheblich übersteigen. Die erforderliche Tragfähigkeit hängt vom regulatorischen Rahmenwerk und der Systemkonfiguration ab, doch die Planung sollte den Nachweis der Grenztragfähigkeit, die Integrität des Lastpfads und strukturelle Verstärkungseffekte umfassen, insbesondere bei horizontalen Seilsicherungssystemen, bei denen die Reaktionen an den Endanschlägen zunehmen.
Feste Verbindungsmittel erlauben in der Regel eine größere freie Fallstrecke, bevor die Energieabsorption beginnt, was zu erhöhten Anforderungen an den Sturzraum führt. Selbstaufrollende Höhensicherungsgeräte begrenzen den freien Fall, indem sie lose Seillänge automatisch einziehen und dadurch die gesamte Fallstrecke reduzieren; dies gilt jedoch möglicherweise nicht, wenn ein Pendelsturz berücksichtigt werden muss. Montagehöhe und Lage der Anschlageinrichtung bleiben jedoch kritische Variablen, die die Leistung und die erforderlichen Sicherheitsmargen beeinflussen.
Horizontale Seilsicherungssysteme sind geeignet, wenn eine durchgehende Beweglichkeit entlang von Kanten erforderlich ist, etwa bei Fassadenwartung oder Dachrandinspektionen. Sie ermöglichen eine unterbrechungsfreie Bewegung entlang definierter Wege. Einzelanschlagpunkte eignen sich für lokal begrenzte Arbeiten. Die strukturelle Analyse muss bestätigen, dass die Endanschläge verstärkte Reaktionskräfte unter Einzel- oder Mehrbenutzerbelastung aufnehmen können.
Wenn mehrere Benutzer an ein horizontales Seilsicherungssystem angeschlossen sind, erhöhen kombinierte Belastung und Seildurchbiegung die Reaktionskräfte an den Endanschlägen. Die daraus resultierende strukturelle Beanspruchung kann die individuellen Auffangkräfte überschreiten. Die Auslegung muss ungünstigste Szenarien gleichzeitiger Belastung berücksichtigen und nachweisen, dass die tragenden Strukturelemente verstärkte Kräfte sicher aufnehmen können.
Inspektionsintervalle variieren je nach Rechtsordnung, umfassen jedoch im Allgemeinen Sichtprüfungen vor der Benutzung, regelmäßige Inspektionen durch befähigte Personen und formale jährliche Prüfungen. In einigen Regionen sind Belastungsprüfungen nach der Installation oder nach wesentlichen Änderungen erforderlich. Asset-Eigentümer sollten dokumentierte Inspektionsprogramme umsetzen, die mit den anwendbaren regulatorischen Rahmenwerken und den Herstellerangaben abgestimmt sind, um Konformität und Systemintegrität aufrechtzuerhalten.
