Wie moderne Gebäudeinstandhaltungseinheiten Arbeiter und Gebäude schützen

In der Höhe wird die Fassadeninstandhaltung eher zu einem kontrollierten technischen Vorgang als zu einer Routineaufgabe. Die Arbeiter hängen Hunderte von Metern über dem Boden und arbeiten an komplexen Geometrien, zu denen Rücksprünge, gekrümmte Vorhangfassaden und beengte Dachflächen gehören. Unter diesen Bedingungen hängt die Sicherheit nicht allein vom Urteilsvermögen des Bedieners ab. Sie wird durch die Konstruktion, die Redundanz und die Leistungsfähigkeit des Zugangssystems selbst bestimmt.

Ein BMU-System ist so konstruiert, dass es diese Anforderungen erfüllt. Im Gegensatz zu temporären Lösungen, die von den Baustellenbedingungen und der manuellen Einrichtung abhängen, sind moderne Gebäudeinstandhaltungseinheiten dauerhaft in die Gebäudestruktur integriert. Fest installierte BMUs müssen den geltenden Normen entsprechen, die vom Systemtyp abhängen, wobei gegebenenfalls die OSHA-Anforderungen gelten und in europäischen Projekten die Norm EN 1808 für hängende Zugangsvorrichtungen maßgeblich ist.

Dieser Artikel untersucht, wie die Sicherheit moderner Gebäudeinstandhaltungssysteme erreicht wird, welche technischen Prinzipien dahinterstehen und wie sie eine sichere, konsistente und vorschriftsmäßige Fassadeninstandhaltung an Hochhäusern unterstützen.

Was ist ein BMU-System und warum ist Sicherheit in seine Konstruktion integriert

Ein BMU-System ist eine fest installierte mechanische Zugangsvorrichtung, die an einem Gebäude angebracht wird, um die Fassadenreinigung, -inspektion und -instandhaltung zu unterstützen. Es wird speziell für das jeweilige Gebäude konstruiert, was bedeutet, dass Sicherheit bereits in der frühesten Planungsphase integriert wird und nicht erst später hinzugefügt wird.

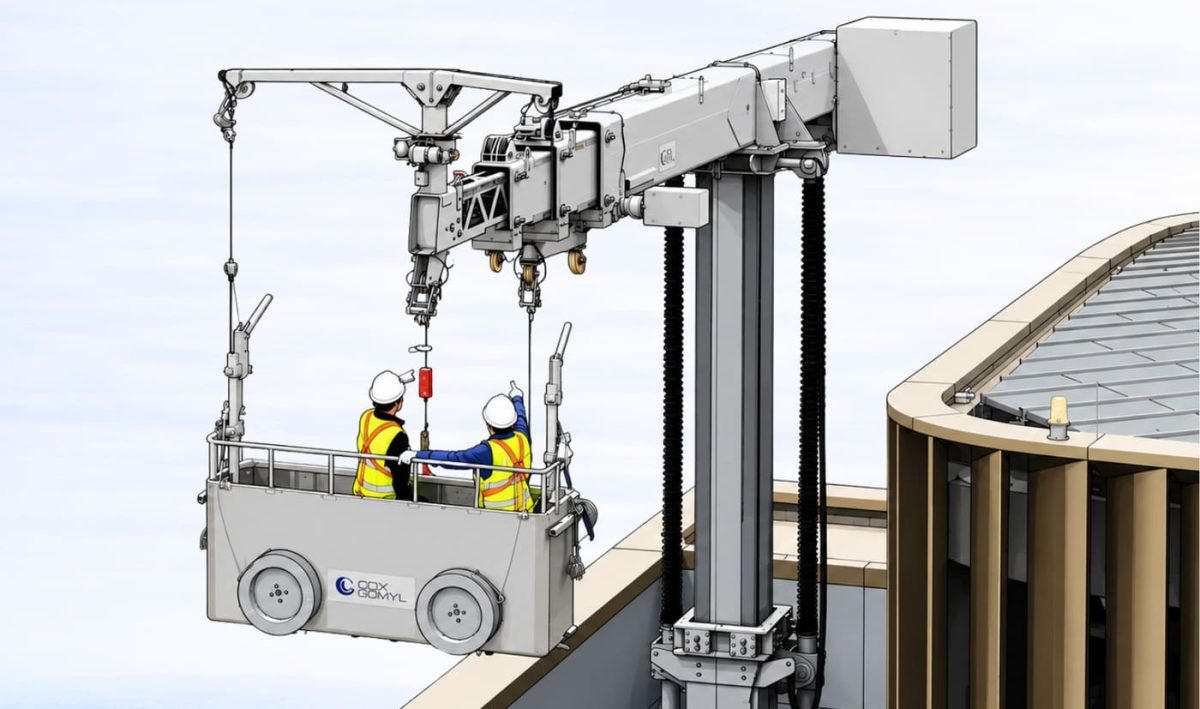

Das System selbst besteht aus mehreren miteinander verbundenen Komponenten, die zusammenwirken, um einen sicheren Betrieb zu gewährleisten. Ein auf dem Dach montiertes BMU- oder Schienensystem ermöglicht die horizontale Bewegung entlang des Gebäudes, während ein Teleskop- oder Schwenkausleger die Plattform genau dort positioniert, wo sie benötigt wird. Die hängende Plattform trägt Arbeiter und Ausrüstung und wird von unabhängigen verzinkten Stahlseilen getragen; alle Bewegungen werden über ein Bedienfeld gesteuert, das eine präzise Positionierung ermöglicht.

Stahlkomponenten werden je nach Umgebungsbedingungen durch Feuerverzinkung, mehrschichtige Lackierungen oder Edelstahl geschützt. Meeres-, Küsten- und stark verschmutzte Umgebungen erfordern besondere Aufmerksamkeit.

Jedes dieser Elemente hat eine definierte Sicherheitsfunktion. Plattformen sind in der Regel an einem Arbeitsseil sowie einem unabhängigen sekundären Sicherheitsseil an jedem Aufhängepunkt aufgehängt, sodass eine Plattform mit doppelter Aufhängung üblicherweise vier Seile (zwei Arbeits- und zwei Sicherheitsseile) verwendet. Die genaue Konfiguration hängt von der Länge der Plattform, der zulässigen Tragfähigkeit (SWL) und den von den zuständigen Behörden festgelegten Redundanzvorschriften ab.

Diese Auslegung gewährleistet gleichbleibende Stabilität, selbst in Umgebungen mit hohem Risiko.

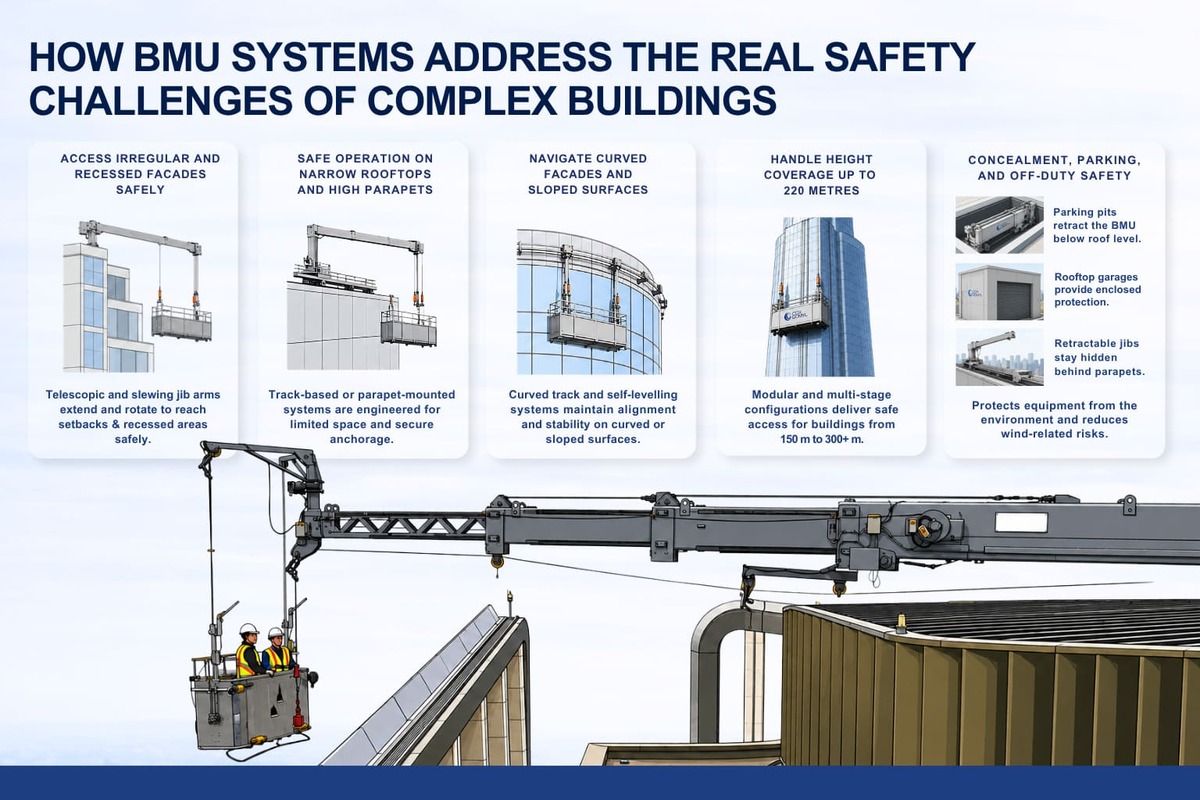

Wie BMU-Systeme die tatsächlichen Sicherheitsherausforderungen komplexer Gebäude bewältigen

Moderne Architektur folgt selten einer einfachen Geometrie. Fassaden weisen oft Rücksprünge, Kurven, vertiefte Abschnitte und unterschiedliche Höhen auf, während Dächer unter Umständen nur begrenzten Platz oder bauliche Einschränkungen bieten. Diese Gegebenheiten schaffen Zugangsprobleme, die temporäre Systeme nicht sicher bewältigen können.

Eine gut konzipierte Sicherheitslösung für Gebäudeinstandhaltungssysteme bewältigt diese Herausforderungen durch technische Bewegungsabläufe, kontrollierte Positionierung und gebäudespezifische Konfiguration.

• Sicherer Zugang zu unregelmäßigen und zurückgesetzten Fassaden: Zurückgesetzte und vertiefte Bereiche schaffen Zonen, die mit einem standardmäßigen vertikalen Abstieg nur schwer zu erreichen sind. Ohne das richtige System könnten Arbeiter in unsichere Positionen gezwungen werden. Teleskop- und Schwenkauslegerarme ragen über die Dachlinie hinaus und drehen sich in Position, wodurch eine sichere horizontale Reichweite ermöglicht wird. Bei komplexeren Strukturen ermöglichen BMU-Konfigurationen mit erweiterter Reichweite den Zugang zu tieferen Vertiefungen und stellen gleichzeitig sicher, dass die Arbeiter auf einer stabilen, belastungsgeprüften Plattform bleiben.
• Sicherer Betrieb auf schmalen Dächern und hohen Brüstungen: Einschränkungen auf dem Dach können die Systemauswahl erheblich beeinflussen. Wo ausreichend Platz vorhanden ist, verlaufen schienengeführte Systeme entlang der Dachfläche, um eine sichere Fortbewegung zu gewährleisten. In beengteren Umgebungen werden an Brüstungen montierte Systeme direkt an tragenden Konstruktionen verankert. Kompakte Lösungen wie Manntech Typ 1.1 und 1.2 sowie Systeme von CoxGomyl und Tractel sind für schmale Durchgänge und nichttragende Dächer konzipiert und gewährleisten einen sicheren Betrieb, ohne die strukturelle Integrität zu beeinträchtigen.
• Bewegung an gekrümmten Fassaden und geneigten Flächen: Gebäude mit gekrümmten Fassaden erfordern Systeme, die der Geometrie der Fassade folgen können, anstatt sich in geraden Linien zu bewegen. Kurvengeleitete Schienensysteme führen die BMU entlang der Gebäudekontur und gewährleisten dabei die Ausrichtung zwischen der Plattform und der Fassade. Auf geneigten Flächen ermöglichen Zahnstangenantriebe und Hebesysteme eine kontrollierte Bewegung, während Selbstnivellierungsfunktionen dafür sorgen, dass die Plattform während des gesamten Betriebs stabil bleibt.
• Reichweite bis zu 220 Metern: Kompakte BMUs bedienen in der Regel Gebäude bis zu einer Höhe von ca. 150 m, während modulare Konfigurationen die Reichweite auf rund 300 m erweitern. Maßgeschneiderte mehrstufige Systeme werden für Superhochhausprojekte entwickelt und wurden bereits an Gebäuden wie dem Burj Khalifa (828 m), Merdeka 118 (679 m) und dem Shanghai Tower (632 m) eingesetzt. In diesen Höhen steigen die technischen Anforderungen erheblich, was eine sorgfältige Abwägung von Seilgewicht, Systemkonfiguration und der Einhaltung von Vorgaben zur Aufrechterhaltung von Leistung und Stabilität erfordert.
• Verdeckung, Parkmöglichkeiten und Sicherheit im Ruhezustand: Ein BMU-System muss auch dann sicher sein, wenn es nicht in Betrieb ist. Parkgruben ermöglichen es, die Einheit unterhalb der Dachhöhe einzufahren, wodurch sie vor Umwelteinflüssen geschützt wird. Dachgaragen bieten einen geschlossenen Stauraum, während einziehbare Auslegerkonfigurationen eine unauffällige Positionierung hinter der Brüstung ermöglichen. Diese Merkmale reduzieren den langfristigen Verschleiß und minimieren windbedingte Risiken, was die allgemeine Systemsicherheit unterstützt.

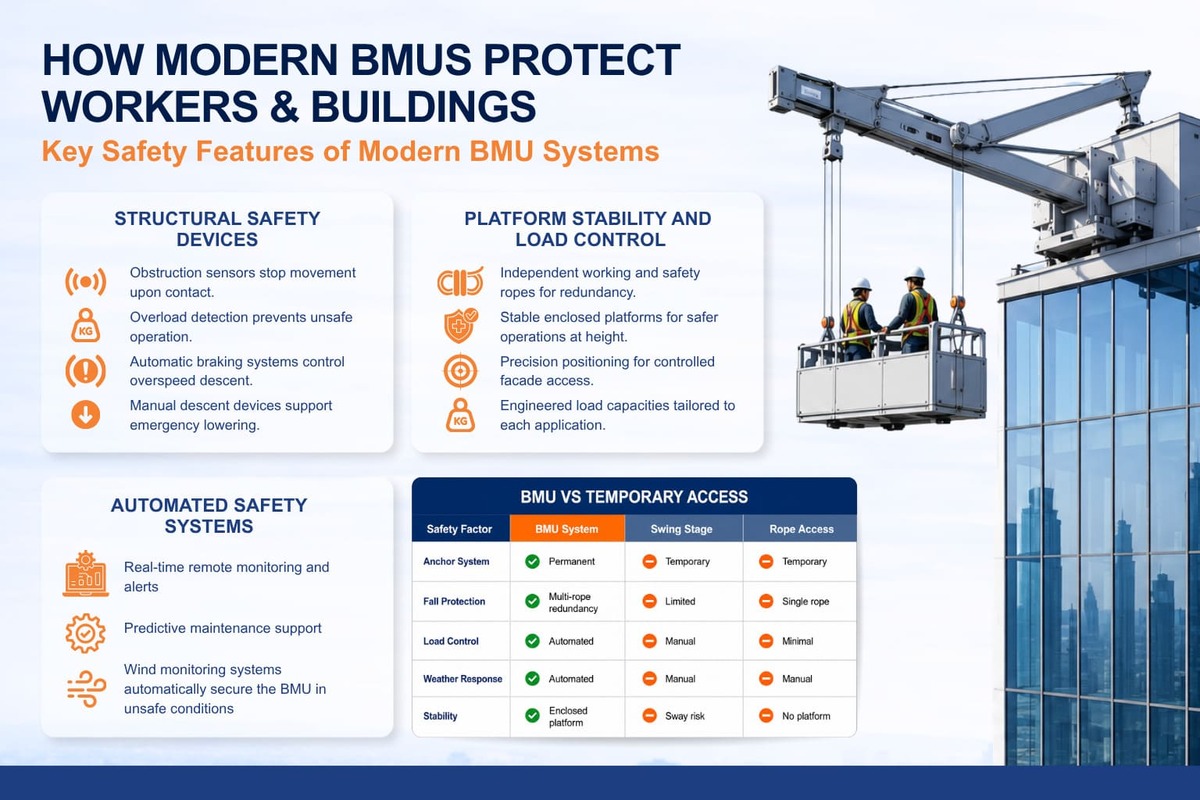

Wichtige Sicherheitsmerkmale moderner BMU-Systeme

Die Sicherheit in einem BMU-System wird durch mehrere Schutzebenen erreicht, die zusammenwirken, anstatt sich auf eine einzige Funktion zu verlassen.

Strukturelle Sicherheitsvorrichtungen

Moderne BMU-Systeme verfügen über integrierte Sicherheitsvorrichtungen, die darauf ausgelegt sind, Unfälle zu verhindern, bevor sie passieren. Hindernissensoren erkennen den Kontakt mit der Fassade und stoppen die Bewegung sofort, um Schäden oder Instabilität zu vermeiden. Überlastungserkennungssysteme verhindern den Betrieb, wenn die Plattform ihre Nennkapazität überschreitet, und stellen so sicher, dass die Belastungsgrenzen niemals überschritten werden.

Zu den weiteren Sicherheitsmechanismen gehören Fliehkraftbremsen, die bei einer zu schnellen Abfahrt automatisch aktiviert werden, sowie elektromagnetische Bremsen, die die Plattform sicher in Position halten, wenn sie nicht in Bewegung ist. Im Falle eines Stromausfalls ermöglichen manuelle Abseilvorrichtungen dem Bediener, die Plattform sicher auf Bodenhöhe abzusenken.

Plattformstabilität und Lastkontrolle

Die Plattformstabilität ist für den sicheren Betrieb in der Höhe von zentraler Bedeutung. BMU-Plattformen werden an einem Arbeitsseil aufgehängt, wobei an jedem Aufhängepunkt ein unabhängiges sekundäres Sicherheitsseil vorhanden ist. Bei Konfigurationen mit doppelter Aufhängung ergibt sich daraus in der Regel eine Vierpunktseilführung.

Bei den Systemen von Facade Access Solutions liegen die zulässigen Traglasten je nach Anwendung typischerweise zwischen 240 kg und 1.000 kg. Die Seildurchmesser variieren entsprechend, um sicherzustellen, dass jedes System auf seine spezifischen Anforderungen zugeschnitten ist.

Durch die zusätzliche Schwenkfunktion können Bediener die Position der Plattform präzise anpassen und die Ausrichtung zur Fassade beibehalten, ohne das gesamte System neu positionieren zu müssen.

Automatisierte Sicherheitssysteme und Fernüberwachung

Moderne BMU-Systeme zeichnen sich durch ihre fortschrittlichen digitalen Funktionen aus. Die Fernüberwachung ermöglicht es Facility-Managern, die Systemleistung in Echtzeit zu verfolgen, Warnmeldungen zu erhalten und Wartungsarbeiten proaktiv zu planen.

Windüberwachungssysteme bieten einen zusätzlichen Schutz, indem sie den Betrieb automatisch stoppen und das System sichern, wenn die Bedingungen die Sicherheitsgrenzen überschreiten. Dadurch entfällt die Abhängigkeit vom Urteilsvermögen des Bedieners bei wechselnden Wetterbedingungen und es wird eine konsistente Sicherheitsreaktion gewährleistet.

Sicherheit von BMU-Systemen im Vergleich zu temporären Zugangsmethoden

Temporäre Zugangsmethoden mögen zunächst kostengünstig erscheinen, bergen jedoch langfristig größere Sicherheitsrisiken und betriebliche Einschränkungen.

Schwingbühnen sind stark von manueller Einrichtung und menschlichem Urteilsvermögen abhängig, während Seilzugangstechniken sowohl hinsichtlich der Tragfähigkeit als auch der Positionskontrolle eingeschränkt sind, insbesondere an komplexen Fassaden.

Ein BMU-System bietet eine stabile, geschlossene Arbeitsumgebung mit integrierten Sicherheitsfunktionen und gleichbleibender Leistung.

Die Wahl des richtigen BMU-Systems für Ihr Gebäude

Nicht jedes Gebäude erfordert die gleiche Lösung. Das richtige BMU-System hängt von der Höhe, der Komplexität der Fassade, der Dachkonfiguration und den Wartungsanforderungen ab.

Gebäude mit Standardfassaden und mäßiger Höhe können von kompakten oder wirtschaftlichen Systemen profitieren, die einen zuverlässigen Zugang bei einfacher Installation bieten. Komplexere Strukturen, insbesondere solche mit unregelmäßiger Geometrie oder beträchtlicher Höhe, erfordern modulare Systeme, die größere Flexibilität und Reichweite bieten.

Wo das architektonische Erscheinungsbild im Vordergrund steht, sorgen verdeckte Parklösungen dafür, dass das System bei Nichtgebrauch verborgen bleibt. Bei Nachrüstungsprojekten sind bautechnische Machbarkeitsprüfungen unerlässlich, um sicherzustellen, dass das Gebäude das System sicher tragen kann.

Facade Access Solutions unterstützt diesen Prozess durch integrierte Planungsdienstleistungen und stellt sicher, dass jedes System so konstruiert ist, dass es sowohl die Sicherheits- als auch die Betriebsanforderungen erfüllt.

Die Fassade Ihres Gebäudes verdient ein speziell dafür entwickeltes System

Facade Access Solutions hat weltweit mehr als 16.000 Systeme geliefert und ist an 39 Standorten tätig. Seine Ingenieurteams unterstützen Projekte weltweit, darunter einige der anspruchsvollsten Hochhausprojekte.

Der Zugang zur Fassade ist keine Nebensache. Er ist ein entscheidender Bestandteil der Gebäudesicherheit und der langfristigen Leistungsfähigkeit.

Von der frühen Planungsberatung über die Installation bis hin zum laufenden Service bietet Facade Access Solutions einen ganzheitlichen Lebenszyklusansatz für Fassadenzugangssysteme.

Kontaktieren Sie das Team, um Ihre Anforderungen an den Fassadenzugang und die Sicherheit zu besprechen.
