Pekerjaan di ketinggian menghadirkan kondisi risiko dinamis yang harus diatasi melalui langkah-langkah pengendalian yang direkayasa. Dalam desain bangunan modern, sistem penahan jatuh merupakan bagian dari infrastruktur keselamatan jiwa permanen, bukan sekadar aksesori sementara. Sistem ini terintegrasi ke dalam zona atap, strategi akses fasad, dan perencanaan pemeliharaan untuk mendukung keselamatan operasional jangka panjang.
Bagi insinyur struktur, konsultan fasad, dan pemilik aset, tujuannya bukan hanya untuk mendefinisikan penahan jatuh, tetapi juga untuk memahami bagaimana sistem tersebut bekerja di bawah beban dinamis. Sistem yang efektif harus mengelola transfer energi, menjaga integritas struktural, memenuhi geometri jarak bebas, dan selaras dengan kerangka peraturan global.
Oleh karena itu, penahan jatuh paling tepat digambarkan sebagai antarmuka berbasis kinerja antara pengguna dan struktur, yang tertanam dalam strategi akses dan pemeliharaan fasad yang lebih luas.

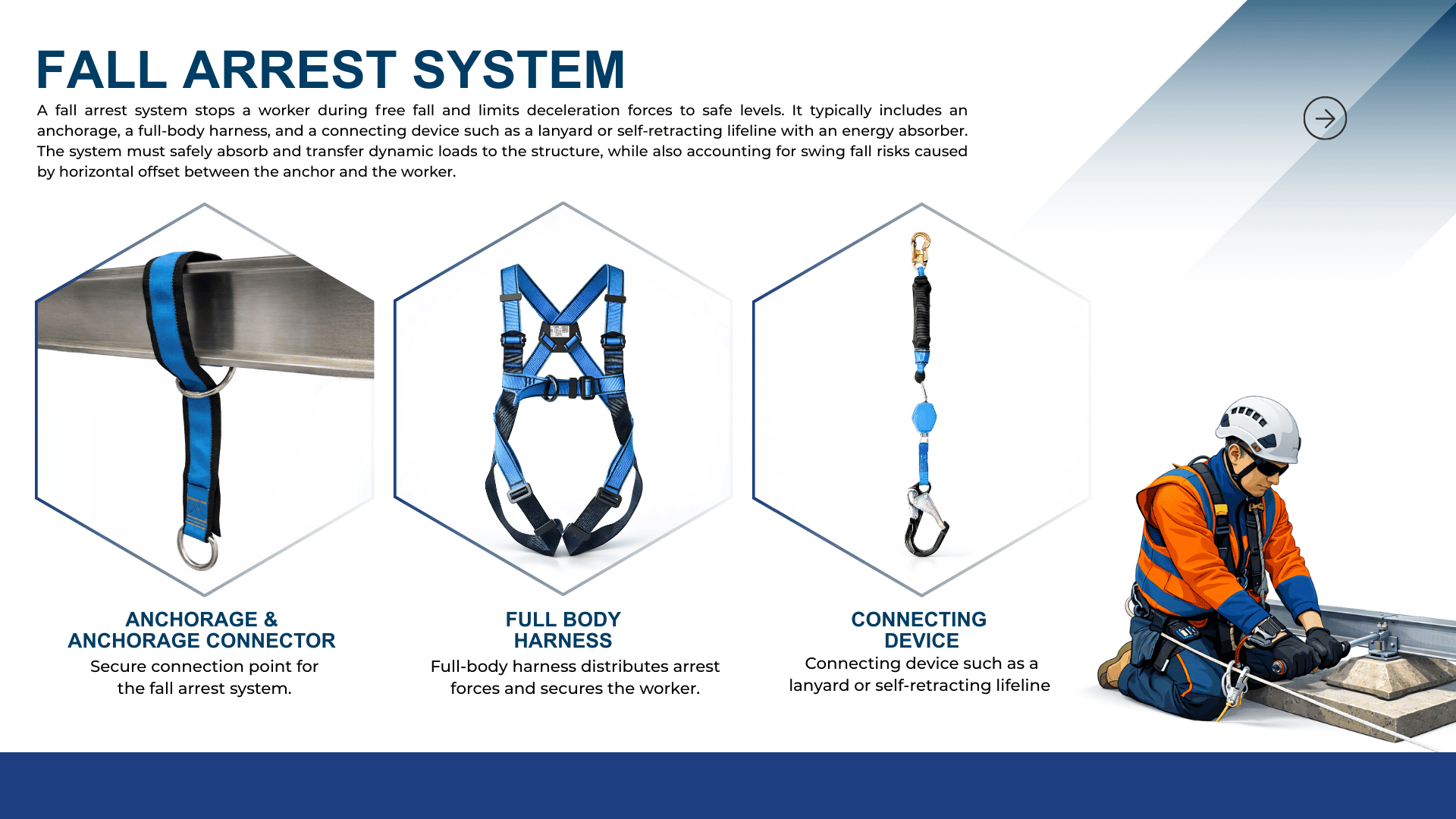

Sistem penahan jatuh dirancang untuk menghentikan pekerja yang telah memasuki kondisi jatuh bebas dan membatasi gaya perlambatan hingga ambang batas yang dapat ditanggung keselamatannya.
Sistem tipikal meliputi:
Kondisi yang menentukan adalah peristiwa beban dinamis. Sistem harus menyerap dan mentransfer energi dengan aman ke struktur tanpa melebihi batas gaya yang diizinkan.
Jatuh ayunan juga harus dievaluasi. Pergeseran horizontal antara jangkar dan pengguna menciptakan efek pendulum yang dapat mengakibatkan pekerja membentur tanah, struktur samping, atau tali suspensi yang putus karena gesekan terhadap tepi atas struktur.
Saat terjatuh, energi potensial gravitasi berubah menjadi energi kinetik. Sistem penahan jatuh harus menghilangkan energi ini melalui perlambatan yang terkontrol. Gaya penahan puncak dipengaruhi oleh massa pekerja, jarak jatuh, dan kapasitas penyerapan energi.
Meningkatkan jarak deselerasi mengurangi gaya henti puncak. Namun, deselerasi yang lebih besar membutuhkan jarak bebas yang lebih besar di bawah pengguna. Oleh karena itu, konfigurasi sistem menjadi keseimbangan antara batasan gaya dan geometri yang tersedia. Jarak jatuh bebas maksimum harus berada dalam batas yang ditentukan oleh peraturan dan standar panduan.
Gaya penahan dinamis secara signifikan melebihi berat badan statis. Penopang struktural harus menahan transmisi beban puncak, bukan berat pengguna nominal. Beban catenary secara signifikan memperkuat beban yang dikenakan pada jangkar dalam sistem tali pengaman horizontal. Perbedaan ini mengatur spesifikasi jangkar dan desain jalur beban.
Koordinasi awal dengan antarmuka fasad, lapisan kedap air, dan sistem insulasi memastikan integrasi permanen tanpa mengorbankan integritas selubung bangunan.
Perhitungan jarak jatuh yang akurat sangat penting untuk desain yang aman.
Jarak Jatuh = Panjang Tali Pengaman + Jarak Perlambatan + Peregangan Tali + Tinggi Pekerja + Faktor Keamanan
Di mana:
Tinggi pemasangan secara langsung memengaruhi jarak jatuh bebas. Tali pengaman yang dapat ditarik sendiri biasanya mengurangi jarak jatuh bebas dibandingkan dengan tali pengaman tetap.
Kriteria Kinerja
Spesifikasi harus mendefinisikan kapasitas jangkar minimum, gaya penahan maksimum yang diizinkan, dan geometri jarak bebas yang dibutuhkan. Kinerja harus divalidasi melalui perhitungan struktural.
Klasifikasi Lingkungan
Kondisi paparan menentukan pemilihan material dan sistem pelapisan untuk mencegah degradasi jangka panjang.
Persyaratan Inspeksi dan Verifikasi
Sistem permanen memerlukan interval inspeksi yang terdokumentasi dan pengujian verifikasi pasca-pemasangan yang sesuai dengan standar yurisdiksi.
Perencanaan Integrasi Penyelamatan
Penahanan tanpa evakuasi menimbulkan risiko sekunder. Penempatan jangkar dan strategi akses harus memungkinkan prosedur penyelamatan yang aman dan efisien.
Sistem penahan jatuh harus mematuhi peraturan di wilayah hukum tempat pemasangan. Kerangka regulasi menetapkan ambang batas kinerja minimum, sementara praktik terbaik rekayasa seringkali melampauinya.
Kelompok regulasi global yang umum meliputi:
Wilayah |
Kerangka Regulasi Utama |
| Amerika Serikat | Administrasi Keselamatan dan Kesehatan Kerja, Institut Standar Nasional Amerika |
| Kanada | Grup CSA |
| Eropa | Standar EN |
| Inggris Raya | Standar BS |
| Australia / Selandia Baru | Standar AS/NZS |
| Asia / Timur Tengah | Kerangka kerja K3 lokal sering kali selaras dengan EN atau BS |
Kepatuhan memastikan tingkat keamanan dasar. Namun, integrasi struktural, verifikasi beban multi-pengguna, dan koordinasi fasad memerlukan rekayasa berbasis kinerja yang melampaui ambang batas minimum kode.
Sistem penahan jatuh permanen harus diintegrasikan ke dalam selubung bangunan, bukan dipasang sebagai tambahan terpisah. Kontinuitas struktural, koordinasi fasad, dan perencanaan manajemen aset jangka panjang sangat penting.
Sistem yang efektif:
Jika dirancang sebagai bagian dari strategi akses fasad terintegrasi, sistem penahan jatuh menjadi antarmuka keselamatan struktural yang melindungi baik personel maupun siklus hidup aset.
Sistem penahan jatuh permanen memerlukan desain struktural yang terkoordinasi, integrasi fasad, dan keselarasan dengan peraturan.
Facade Access Solutions menyediakan konsultasi berbasis rekayasa dan integrasi peralatan untuk akses permanen dan sistem penahan jatuh di berbagai tipologi bangunan yang kompleks.
Hubungi tim teknis kami untuk mengevaluasi kebutuhan proyek Anda dan mengembangkan solusi berbasis kinerja yang selaras dengan tujuan struktural dan operasional.
Desain jangkar harus memperhitungkan gaya penghentian puncak, bukan berat badan statis. Beban dinamis yang dihasilkan selama jatuh dapat secara signifikan melebihi massa pengguna nominal. Kapasitas yang dibutuhkan bergantung pada kerangka peraturan dan konfigurasi sistem, tetapi desain harus memverifikasi ketahanan beban maksimum, integritas jalur beban, dan efek amplifikasi struktural, terutama pada sistem tali pengaman horizontal di mana reaksi jangkar ujung meningkat.
Tali pengaman tetap biasanya memungkinkan jarak jatuh bebas yang lebih besar sebelum penyerapan energi dimulai, sehingga mengakibatkan peningkatan persyaratan jarak jatuh. Tali pengaman yang dapat ditarik sendiri membatasi jatuh bebas dengan secara otomatis menarik kembali tali yang kendur, sehingga mengurangi jarak jatuh total, tetapi hal ini mungkin tidak berlaku jika jatuh akibat ayunan dipertimbangkan. Namun, tinggi pemasangan dan lokasi penjangkaran tetap menjadi variabel kritis yang memengaruhi kinerja dan margin keselamatan yang dibutuhkan.
Tali pengaman horizontal tepat digunakan ketika mobilitas tepi yang berkelanjutan diperlukan, seperti pemeliharaan fasad atau inspeksi perimeter atap. Tali pengaman ini memungkinkan perjalanan tanpa gangguan di sepanjang jalur yang ditentukan. Jangkar titik tunggal cocok untuk tugas-tugas yang terlokalisasi. Analisis struktural harus memastikan bahwa jangkar ujung dapat menahan reaksi yang diperkuat di bawah beban pengguna tunggal atau multi-pengguna.
Ketika beberapa pengguna terhubung ke tali pengaman horizontal, beban gabungan dan defleksi kabel meningkatkan reaksi jangkar ujung. Permintaan struktural yang dihasilkan dapat melebihi gaya penahan individu. Desain harus memperhitungkan skenario pembebanan simultan terburuk dan memverifikasi bahwa elemen struktural pendukung dapat menahan gaya yang diperkuat dengan aman.
Interval inspeksi bervariasi menurut yurisdiksi tetapi umumnya mencakup pemeriksaan visual sebelum penggunaan, inspeksi berkala oleh orang yang kompeten, dan pemeriksaan tahunan formal. Beberapa wilayah memerlukan pengujian beban setelah pemasangan atau modifikasi besar. Pemilik aset harus menerapkan program inspeksi terdokumentasi yang selaras dengan kerangka peraturan yang berlaku dan panduan produsen untuk menjaga kepatuhan dan integritas sistem.
