垂直生命線是現代墜落防護系統的重要組成部分，廣泛用於建築幕牆、屋頂、塔樓、橋梁和工業基礎設施。它們與水平生命線、錨點和自鎖式生命線配合使用，在存在墜落危險的上升、下降、檢查和維護作業中保護工作人員。
然而，垂直生命線的要求並非全球統一。相關法規會因地區、應用和適用標準而異。無論您的項目適用美國 OSHA 法規、歐洲 EN 353 標準，還是澳大利亞 AS/NZS 1891 要求，了解適用的合規框架對於確保高空作業安全並符合規範都至關重要。 本指南將說明什麼是垂直生命線系統、哪些情況下需要使用該系統，以及作為完整幕牆維護策略的一部分，其設計、安裝和使用所依據的主要標準。
垂直生命線系統是一種防墜落系統，由垂直安裝的鋼纜、繩索或導軌組成，並連接至梯子、塔樓、煙囪或建築幕牆等固定結構。工作人員通過導向式防墜器連接到系統，防墜器會在上升或下降過程中沿生命線移動。如果發生墜落，防墜器會自動鎖定在線路上並制止墜落。
垂直生命線與水平生命線的用途有本質區別。垂直系統用於保護工作人員進行攀爬或下降，而水平生命線用於保護工作人員在屋頂、高架通道和維護區域進行橫向移動。
在幕牆維護應用中，垂直生命線通常用於以下兩種主要情形：
由於垂直生命線系統應用於多個行業和司法轄區，其適用的國際標準會根據地區、系統類型和具體應用而有所不同。
垂直生命線系統通常分為兩類：剛性系統和柔性系統。兩者都用於保護工作人員在高處上升和下降時的安全，但在結構、運行方式和合規要求方面有所不同。
剛性垂直生命線系統採用永久安裝的金屬導軌，通常由鋁或不鏽鋼製成，並直接固定在梯子或結構上。工作人員通過沿導軌移動的滑行器或滑塊連接到系統。在歐洲，剛性系統受 EN 353-1:2014+A1:2017 規範約束，導軌與滑行器作為一個完整組件共同認證。不同製造商的部件不得混用或替換。
柔性垂直生命線系統使用不鏽鋼鋼纜或合成纖維繩作為生命線。工作人員通過抓繩器或滑動式防墜器連接，設備會在移動過程中沿鋼纜或繩索運行。在歐洲，柔性系統受 EN 353-2 規範約束。EN 353-1 和 EN 353-2 分別適用於與剛性和柔性錨固線配套使用的導向式防墜器，而 EN 363 則規定了完整個人墜落防護系統的總體要求。北美項目通常參考 OSHA 1910.140 和 ANSI Z359 標準。
剛性系統通常用於固定梯、塔樓、煙囪和工業結構上的永久安裝。柔性系統則更常用於屋面、施工、繩索作業和檢查等臨時或便攜式應用。兩類系統都廣泛用於幕牆維護和高空作業。
兩種系統並不存在絕對優劣。適合的解決方案取決於結構條件、維護策略、操作要求和適用規範。

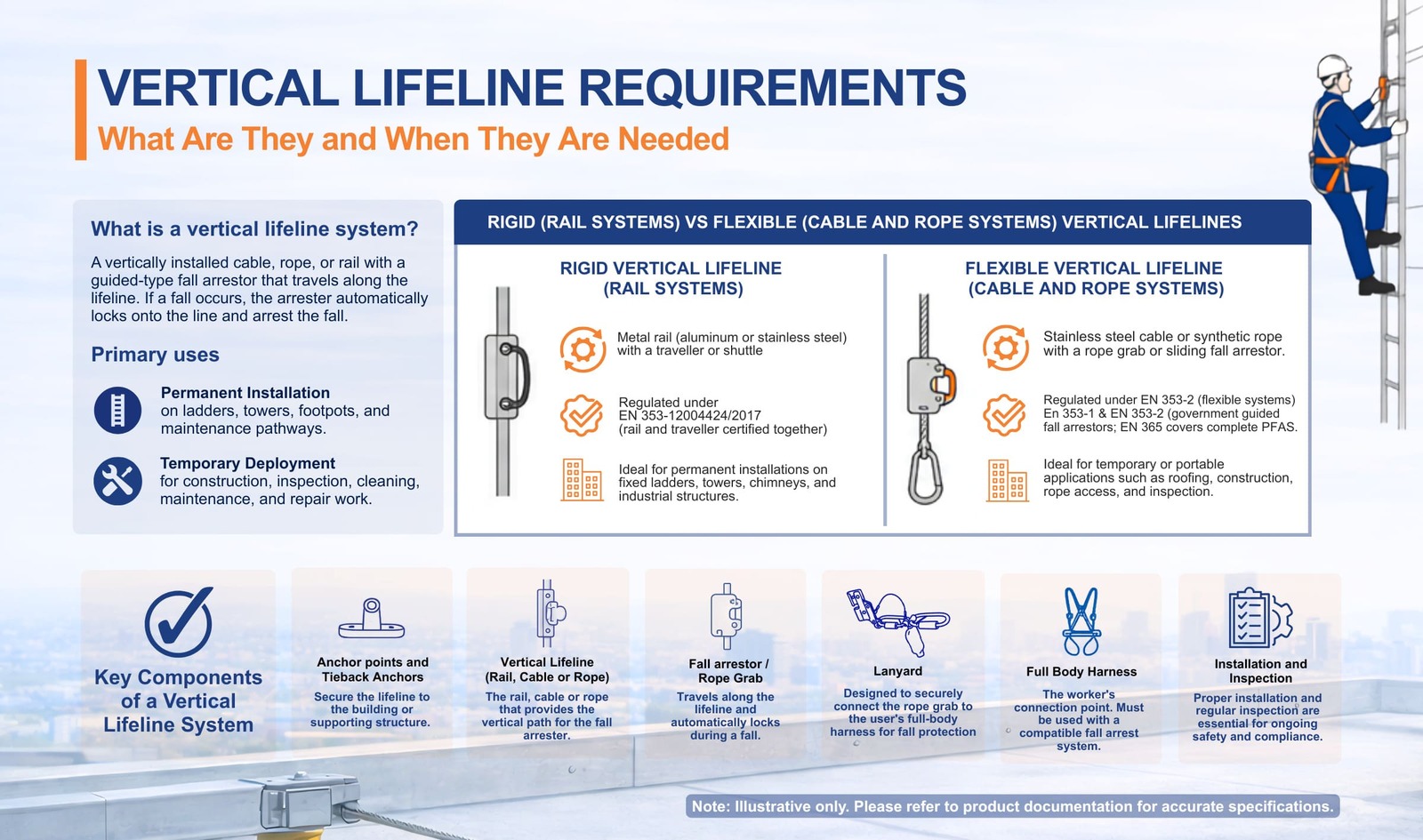

垂直生命線系統並非單一設備，而是一套由相互依存的組件協調構成的完整防墜落系統。每個組件都必須滿足特定的性能和合規要求，以確保系統能夠安全制止墜落。
對於負責合規系統設計指定、安裝或維護的建築師、幕牆顧問、設施經理和安全工程師而言，了解這些組件至關重要。
錨點是整個垂直生命線系統的基礎，是將生命線固定到建築物或支撐結構上的固定結構連接點。
根據 OSHA 29 CFR 1910.140(c)(11)，垂直生命線必須能夠承受至少 5,000 lb（22.2 kN）的拉伸載荷。根據 OSHA 29 CFR 1910.140(c)(13)，錨點本身必須能夠在任何方向上為每位連接的工作人員承受 5,000 lb，或者在合格人員監督下，作為保持 2:1 安全系數的個人防墜落系統的一部分進行設計。
常見的錨點連接方式包括：
對於安全關鍵型防墜落應用，如果沒有針對開裂混凝土和抗震類別的特定 ETA 或 ICC-ES 認證，通常不建議使用機械膨脹錨栓。
Facade Access Solutions 安全回拉錨專為滿足 OSHA、Cal/OSHA、ASME/ANSI 和 CAN/CSA-Z91:17 對懸吊通行和墜落防護應用的要求而設計。FAS 回拉錨按照 OSHA 1910.66 附錄 C 設計，可在任何方向上承受 5,000 lb（22.2 kN）的工作載荷，並具備 4:1 的安全系數。對於加利福尼亞州的窗戶清潔作業，Cal/OSHA §3286 還規定專用窗戶清潔錨點必須滿足 6,000 lb（26.7 kN）的錨固要求。
垂直生命線系統通常根據安裝是永久性還是臨時性，使用不鏽鋼鋼絲繩或合成纖維繩。
不鏽鋼鋼絲繩通常用於固定梯、塔樓、幕牆和工業結構上的永久系統。合成纖維繩則更常見於施工、屋面、檢查和繩索作業期間使用的便攜式或臨時系統。
OSHA 1910.140(c)(15) 規定，個人防墜落系統中使用的生命線不得由天然纖維繩製成。聚丙烯繩還必須含有紫外線抑制劑，以減少日照造成的老化。
根據 EN 353-1，鋼纜和終端連接件作為不可分割的整體進行認證，其配置必須與製造商測試時完全一致。
導向式防墜器用於將工作人員連接到生命線，並在發生墜落時鎖定，以制止工作人員繼續下墜。
在剛性系統中，防墜器通常是沿導軌運行的滑行器或滑塊。在柔性系統中，通常為沿鋼纜或繩索上下移動的抓繩器或滑動式防墜器。
防墜器與生命線之間的兼容性至關重要。根據 EN 353-1，防墜器和生命線作為完整系統共同認證，不得與其他製造商的部件混用。
能量吸收器有時也稱為緩衝包，用於降低墜落時傳遞給工作人員的制動力。
發生墜落時，能量吸收器以受控方式展開，耗散動能，並減少對工作人員和錨固系統的衝擊載荷。
對於柔性垂直生命線系統，緩衝包展開後的長度必須計入墜落淨空計算，因為它會增加總制停距離。
垂直生命線系統需要配備符合要求且專為防墜落應用設計的全身式安全帶。相關標準包括歐洲的 EN 361 和北美的 ANSI Z359.11。
登山扣和彈簧鈎等連接件必須與系統兼容，額定承載能力通常至少為 5,000 lb（22.2 kN）。OSHA 和 ANSI Z359.1 還要求使用自鎖式連接件，以降低意外脫開的風險。
垂直生命線並不總是可選配置。在許多行業和司法轄區，它們是旨在保護高空作業人員的法規要求。
具體要求會因結構、通行方式和適用標準而異，但凡工作人員需要安全地上升、下降、檢查、清潔或維護高處結構的場所，通常都要求設置垂直生命線系統。
用於通往屋頂、機械設備區、BMU 站點和維護區域的固定梯，是最常需要垂直生命線系統的應用之一。
根據 OSHA 1910.28(b)(9)，高度超過 24 ft 的固定梯必須配備梯子安全系統或個人防墜落系統。更新後的《行走與工作表面》法規正逐步淘汰傳統護籠和井筒，轉而採用垂直生命線等梯子安全裝置。
在歐洲，EN 353-1 適用於安裝在固定梯和永久通行路線上的剛性垂直生命線系統。
對於通往設有 BMU、機械設備或檢查點的屋頂梯道，垂直生命線現已成為標準做法，並且通常屬於強制要求。
在使用繩索作業系統、懸吊平台和吊椅進行幕牆清潔、檢查和維修時，通常需要使用垂直生命線。
在這些應用中，垂直生命線作為獨立安全線，與支撐工作人員或懸吊平台的工作繩分開設置。
許多幕牆檢查計劃，包括紐約市幕牆檢查與安全計劃（FISP）以及新加坡建設局定期幕牆檢查（BCA PFI），都要求能夠直接接觸幕牆表面。垂直生命線構成防墜落系統的一部分，使這些作業能夠安全進行。
對於需要垂直攀爬進行檢查和維護的基礎設施，垂直生命線是標準的墜落防護解決方案。
常見應用包括：
根據更新後的梯子安全法規，OSHA 明確允許在煙囪、塔樓和井道中使用垂直生命線替代護籠。
Facade Access Solutions 還為橋梁、高架橋、工業設施、交通結構和專業基礎設施應用提供通行設備和墜落防護系統。
許多現有建築是在現行高空作業法規和幕牆維護標準出台之前建成的。為了使老舊結構滿足合規要求並支持現代維護需求，越來越多的項目需要改造安裝垂直生命線。
改造項目通常包括：
這些升級常見於商業塔樓、機場、醫院、工業廠房和住宅高層建築，因為這些建築的通行需求會隨時間發生變化。
Facade Access Solutions 擁有 60 多年的經驗，為現有建築組合中的幕牆維護及墜落防護改造項目提供支持。
| 應用 | 典型用途 |
|---|---|
| 高層建築幕牆清潔和檢查通行 | 幕牆作業期間的獨立防墜落保護 |
| 用於 BMU 和設備維護的屋頂通行梯 | 符合梯子安全系統要求 |
| 電信塔和天線維護 | 上升和下降過程中的攀爬保護 |
| 工業煙囪和排氣筒檢查 | 垂直防墜落系統 |
| 大壩、橋梁和高架橋維護通行 | 基礎設施檢查通行 |
| 風力發電機塔筒通行 | 固定梯墜落防護 |
| 商業建築屋頂設備通行 | 受保護的屋頂維護通行 |
目前並不存在統一管理垂直生命線系統的全球標準。相關要求因國家而異，在某些情況下還會因州、省或市政轄區而異。
對於建築師、幕牆顧問、開發商、設施經理和安全工程師而言，在指定合規系統時，了解適用的監管框架至關重要。
以下部分概述 Facade Access Solutions 運營地區內的主要標準和主管機構。
在美國，一般工業應用中的垂直生命線系統主要受 OSHA 1910.140 管理，而 OSHA 1926 M 分部則適用於施工環境中的墜落防護。
OSHA 的主要要求包括：
ANSI Z359.1 進一步規定，作為個人防墜落系統的一部分使用時，自由墜落距離不得超過 6 ft（1.8 m）。
在加拿大，CSA Z259.2.4 適用於防墜器和導向式墜落防護裝置，而 CAN/CSA-Z91:17 則涵蓋懸吊通行設備和相關墜落防護要求。
在歐洲，剛性垂直生命線系統受 EN 353-1:2014+A1:2017 管理，而 EN 353-2 適用於柔性繩索和鋼纜系統。
EN 353-1 將剛性導軌系統與導向式防墜器作為一個完整認證組件進行規範。導軌和滑行器必須一起測試和認證，不得使用其他製造商的部件替換。
在歐洲市場投放的合規系統必須帶有 CE 標誌。
現行 EN 353-1 標準是在 2004 年英國健康與安全執行局（HSE）發佈安全警告後得到加強的，該警告源於一起因滑行器裝置功能異常而導致的致命事故。
在英國，BS 8437 還為個人墜落防護系統的選擇、使用和維護提供指導。
阿聯酋的垂直生命線要求通常以當地監管框架所採用的國際公認 BS 和 EN 標準為基礎。
阿布扎比通常參考 OSHAD-SF 框架，而迪拜市政府則通過建築審批流程制定項目專屬要求。
環境條件是海灣地區的重要考量因素。高溫、紫外線、濕度和空氣污染物可能會加速合成纖維繩生命線及其他墜落防護部件的老化。因此，材料選擇和檢查頻率尤為重要。
在澳大利亞，AS/NZS 1891.4 規定工業防墜落系統的選擇、使用和維護要求，而 AS/NZS 1891 系列則規定更廣泛的墜落防護設備要求。
Safe Work Australia 建立更廣泛的工作健康與安全（WHS）框架，而包括 WorkSafe Victoria 和 SafeWork NSW 在內的州級監管機構負責執行合規要求。
在新加坡，SS 573 規定在由人力部（MOM）執行的工作場所安全與健康框架下進行高空安全作業的實務守則。
SS 573:2012 適用於高空作業中使用的個人墜落防護系統，而 SS 559 則適用於幕牆維護作業中使用的懸吊通行和起重設備。
在整個亞太地區，垂直生命線系統廣泛用於需要安全屋頂和幕牆維護的商業塔樓、交通樞紐、工業設施和基礎設施項目。
注意：在指定或安裝垂直生命線系統之前，請向具有管轄權的相關主管機構核實當前要求和數據。法規和技術標準可能會發生變化。
| 地區 | 主要標準 | 最低斷裂強度 | 每條生命線僅限一人？ | 主管機構 |
|---|---|---|---|---|
| 美國 | OSHA 1910.140, ANSI Z359.1 | 5,000 lb（22.2 kN） | 是 | OSHA |
| 加拿大 | CSA Z259.2.4, CAN/CSA-Z91:17 | 5,000 lb（22.2 kN） | 是 | 省級 OHS |
| 歐洲／英國 | EN 353-1:2014, EN 353-2 | EN 795 A-E 型分類（各類型特定證明載荷） | 按製造商認證 | CE／HSE |
| 阿聯酋／迪拜 | BS/EN 標準 + OSHAD-SF | 按項目規範 | 按項目規範 | 市政府／民防部門 |
| 澳大利亞／新西蘭 | AS/NZS 1891.4 | 15 kN（錨點） | 按 AS/NZS 規範 | Safe Work Australia |
| 新加坡 | SS 573, WSH Act | 按 SS 規範 | 按 SS 規範 | MOM |
EN 795:2012 將錨固裝置分為 A-E 型，並針對不同類型規定特定試驗載荷和結構要求。僅供工作人員使用的 A 型錨點需進行 12 kN 證明載荷測試，而工程系統可能需要根據系統類型和幾何形狀在 12-22 kN 之間進行驗證。AS/NZS 1891.4 則另外規定防墜落錨點的單點靜態額定載荷為 15 kN。
指定和安裝垂直生命線系統只是合規義務的一部分。還必須對系統進行正確規劃、工程設計、計算、檢查和維護，才能確保其在墜落事件中安全發揮作用。
墜落淨空是工作人員下方所需的最小垂直距離，以確保在接觸下方表面或障礙物之前安全制止墜落。
對於柔性系統，總淨空計算必須考慮：
工作開始前，必須由勝任人員完成這些計算。
剛性導軌系統通常不需要進行相同的計算，因為導軌在受載時不會發生明顯撓曲。
自由墜落距離是指工作人員在防墜落系統開始制動之前所下降的垂直距離。
根據 ANSI/ASSP Z359.1，作為個人防墜落系統的一部分使用時，自由墜落距離不得超過 6 ft（1.8 m）；ANSI/ASSP Z359.13 和 Z359.14 則規定了能量吸收器和自鎖式裝置的性能要求，包括最大制動力不得超過 1,800 lb。
在墜落限制配置中，系統必須完全防止發生墜落。
當錨點位於工作人員側方而非正上方時，就會發生擺動墜落。
如果發生墜落，工作人員會沿鐘擺弧線擺動，可能撞擊幕牆、屋頂設備或相鄰結構。
擺動墜落會增加墜落距離和受傷風險。為盡量降低風險，錨點應盡可能設置在工作人員正上方。
垂直生命線系統必須定期檢查，以確保持續合規和運行安全。
ANSI 標準建議由製造商或授權代表每年進行檢查。EN 353-1 也要求按照製造商說明進行檢查。
檢查內容應包括：
任何曾經制止過墜落的系統都必須立即停止使用，並在重新使用前接受檢查。
垂直生命線並非獨立運行。在具有永久幕牆維護策略的建築中，它們是更廣泛系統中的一個組成部分，該系統還可能包括建築維護單元（BMU）、吊臂系統、單軌導向平台、回拉錨和水平生命線。
在實際應用中，垂直生命線是整個通行路線的一部分。工作人員可能先通過受垂直生命線系統保護的固定梯到達屋頂，然後轉接到永久水平生命線系統，例如 Facade Access Solutions Travsafe 雙鋼絲繩系統，以安全穿越屋頂前往 BMU 或吊臂站點。
Facade Access Solutions 將垂直生命線與更廣泛的幕牆維護系統和墜落防護系統生態整合，包括 Travsafe 水平生命線、永久回拉錨、吊臂系統和單軌軌道系統。
在建築設計階段將垂直生命線與整體幕牆維護策略一並指定，有助於避免項目生命週期後期昂貴的改造。早期協調還可確保錨點、結構荷載路徑和通行路線從一開始就得到整合。
作為 Alimak Group 的一部分，Facade Access Solutions 匯集 Manntech、CoxGomyl 和 Tractel 的專業知識與產品組合，通過單一聯繫窗口提供完整的幕牆維護及作業方案與墜落防護解決方案。
每棟建築和每個結構都有不同的垂直生命線要求，這些要求受到建築高度、幕牆幾何形狀、維護策略、當地法規和現有基礎設施等因素影響。
Facade Access Solutions 在德國、西班牙、盧森堡、多倫多、迪拜和新加坡設有工程團隊，幫助客戶處理垂直生命線系統的技術與監管要求，並將其納入完整的幕牆維護策略。
請聯繫 Facade Access Solutions，討論您建築的垂直生命線和幕牆維護要求。
免責聲明：所示圖形僅供說明用途，並不代表實際產品、設備或真實情況。
在美國，OSHA 要求個人防墜落系統中使用的垂直生命線最低斷裂強度為 5,000 lb（22.2 kN）。EN 795 根據系統配置和應用，將錨固裝置分為 A-E 型，並規定各類型特定的證明載荷和工程要求。
在大多數受 OSHA 管理的應用中，每條垂直生命線僅允許一名工作人員使用，除非該系統經過專門工程設計並認證可供多人使用。允許的使用人數由製造商認證和適用標準決定。
垂直生命線系統應在每次使用前檢查，並且至少每年由勝任人員進行一次定期檢查。任何曾經制止過墜落的系統都必須停止使用，並在重新投入運行前接受檢查。
垂直生命線用於保護工作人員在梯子、塔樓、幕牆和高處結構上升降時的安全。水平生命線用於保護工作人員在屋頂、維護區域和高架通道上橫向移動時的安全。
是的。新建建築可以在幕牆維護系統設計過程中直接整合垂直生命線，而改造項目通常需要進行額外的結構評估、荷載驗證和兼容性檢查，以確保現有基礎設施能夠安全支撐更新後的墜落防護系統。
