Dachgeländer erfüllen einen grundlegenden Zweck: Abstürze aus der Höhe zählen weltweit weiterhin zu den häufigsten Ursachen tödlicher Arbeitsunfälle in der Bau-, Instandhaltungs- und Fassadenzugangsbranche. Unzureichender Kantenschutz verursacht erhebliche Sicherheits- und Haftungsrisiken für Personen, die mechanische Anlagen warten, Fassadenzugangssysteme nutzen oder routinemäßige Inspektionen durchführen.
Die Vorschriften unterscheiden sich in den Vereinigten Staaten, im Vereinigten Königreich, in Europa, Australien, dem Nahen Osten und im asiatisch-pazifischen Raum erheblich. Jede Rechtsordnung legt eigene Kriterien für Geländerhöhe, Tragfähigkeit, Windbeständigkeit, Inspektionsintervalle und Schutzzonen um Anlagen fest.
Die folgenden Inhalte dienen als praxisbezogene, nach Regionen gegliederte Referenz zu den wichtigsten Regelwerken, Konstruktionsvorgaben und Compliance-Standards auf internationalen Märkten. Sie erläutern, wie permanenter Kantenschutz mit komplexen Fassadenzugangssystemen wie Building Maintenance Units (BMUs), Einschienenbahnen, Davits und Rückverankerungen koordiniert wird. Werden diese räumlichen und mechanischen Zusammenhänge bereits früh in der Planung berücksichtigt, lassen sich kostspielige Layoutkonflikte vermeiden und langfristig sichere Betriebsabläufe gewährleisten.

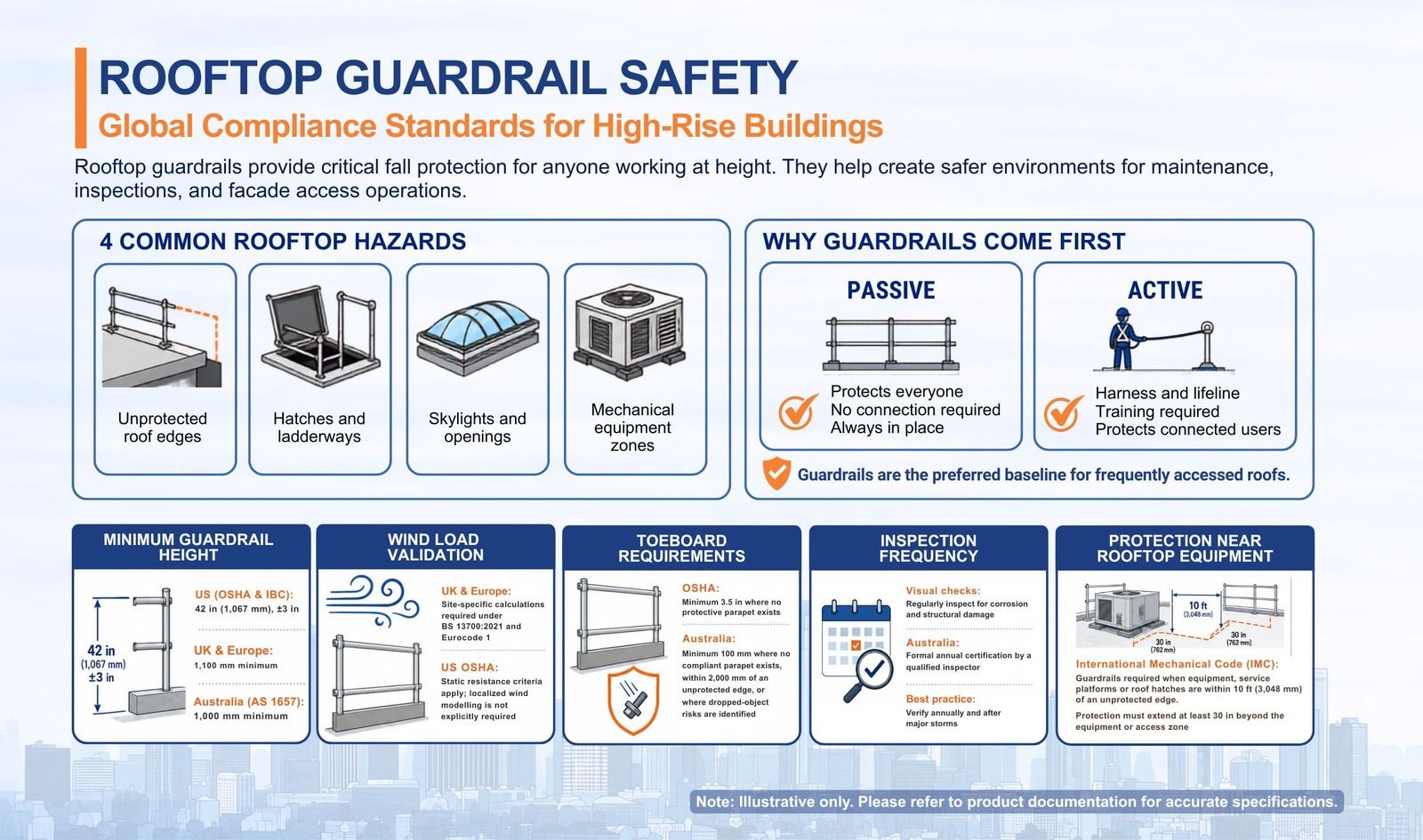

Sicherheitsregelwerke für Dächer wie OSHA, die britischen Work at Height Regulations und AS 1657 reagieren auf dieselben grundlegenden Risiken, indem Absturzgefahren beseitigt werden, bevor Personen ihnen ausgesetzt sind. Dachbereiche weisen mehrere unterschiedliche Gefahrenstellen auf, die gezielte technische Schutzmaßnahmen erfordern.
Ungeschützte Randbereiche sind die häufigste Ursache für Absturzverletzungen auf Dächern. Architektonische Attikawände werden oft irrtümlich als regelkonforme Barrieren angesehen, obwohl viele niedrige Attiken die in internationalen Regelwerken festgelegten Mindesthöhen nicht erreichen. Ist die Attika zu niedrig, müssen zusätzliche Geländersysteme installiert werden, um Personen von der Absturzkante fernzuhalten.
Der Übergangsbereich, in dem eine Person eine Leiter oder Dachluke verlässt und die Dachfläche betritt, gilt statistisch als besonders risikoreich. Standards wie OSHA und AS 1657 verlangen an diesen Stellen einen durchgehenden Schutz, in der Regel durch Geländereinfassungen mit selbstschließenden Sicherheitstüren, damit niemand versehentlich rückwärts in einen offenen Zugangsschacht tritt.
Nach internationalen Sicherheitsvorschriften gelten Oberlichter rechtlich als Bodenöffnungen oder Löcher. Sofern lichtdurchlässige Elemente nicht ausdrücklich für Personenverkehr ausgelegt und entsprechend gekennzeichnet sind, können sie das Gewicht einer Person nicht tragen. Zur regelkonformen Ausführung gehören konstruktive Schutzgitter, spezielle Abdeckungen oder umlaufende Geländer an jedem Oberlicht, um schwere Durchsturzunfälle zu verhindern.
Der International Mechanical Code (IMC) enthält eine eindeutige Abstandsregel für wartungsbedürftige Anlagen auf dem Dach, etwa HVAC-Geräte, Abluftventilatoren und Kühltürme. Befindet sich eine mechanische Anlage innerhalb von 10 Fuß (3.048 mm) zu einer ungeschützten Kante, muss ein regelkonformes Geländersystem installiert werden. Die Barriere muss den Wartungsbereich der Anlage auf beiden Seiten um mindestens 30 Zoll überragen, um Techniker während der Instandhaltung zu schützen.
Die internationale Rangfolge der Maßnahmen zur Absturzsicherung bevorzugt technische Lösungen, die Gefahrenstellen isolieren, gegenüber Maßnahmen, die ausschließlich auf korrektes Verhalten angewiesen sind. Absturzsicherung wird in zwei Hauptkategorien unterteilt: passive und aktive Systeme.
Passive Absturzsicherung wirkt dauerhaft, ohne dass die Person handeln, Spezialausrüstung verwenden oder sich körperlich mit dem System verbinden muss. Beispiele sind umlaufende Geländer, permanente Handläufe und konstruktive Abdeckungen. Nach der Installation schützen passive Systeme alle anwesenden Personen gleichzeitig und schließen Bedienfehler vollständig aus.
Aktive Absturzsicherung beruht auf spezieller persönlicher Schutzausrüstung (PSA) und dem bewussten regelkonformen Verhalten der Anwender. Systeme wie Sicherheitsseile, horizontale Anschlageinrichtungen und konstruktive Rückverankerungen erfordern laufende Schulungen, regelmäßige Ausrüstungsprüfungen und die strikte Einhaltung der Anschlagverfahren. Aktive Systeme schützen nur die einzelne Person, die im Moment eines Ausrutschens korrekt gesichert ist.
Da Geländer passiv wirken, stehen sie an der Spitze der Hierarchie der Absturzsicherung. Sie sind die bevorzugte Grundlösung für häufig betretene Dächer, technische Anlagenbereiche und Wege zu Fassadenzugangssystemen. Zugleich reduzieren sie Haftungsrisiken, weil die Sicherheit nicht vom individuellen Verhalten abhängt.
Geländer gelten als passive Absturzsicherung, weil bereits ihre physische Präsenz verhindert, dass eine Person eine gefährliche Kante erreicht. Anders als Sicherheitsnetze, die erst nach Beginn eines Sturzes reagieren und den Körper auffangen, beseitigen Geländer die Absturzmöglichkeit präventiv. Sie wirken rund um die Uhr, erfordern keine persönliche Verbindung mit einem Auffanggurt und schützen ohne betriebliche Vorbereitung alle Personen auf dem Dach.
Geländer werden bevorzugt, wenn häufige Wartungsarbeiten stattfinden, mehrere Gewerke gleichzeitig tätig sind oder eine Rettungsplanung für frei hängende Personen unpraktikabel ist. Aktive persönliche Auffangsysteme sind für seltene Arbeiten oder stark geneigte Dächer wertvoll, doch passive Geländer schaffen einen lückenlosen kollektiven Schutz, der den täglichen Betrieb rund um Anlagenzonen und Fassadenzugangswege vereinfacht.
In Nordamerika wird die Arbeitssicherheit in den Vereinigten Staaten durch OSHA und in Kanada durch CAN/CSA-Normen geregelt. Gebäudekonstruktionen müssen zusätzlich die statischen Anforderungen des International Building Code (IBC) erfüllen. Diese Regelwerke definieren genaue Abmessungen und Tragfähigkeitsgrenzen, deren Nichteinhaltung kostspielige Sanktionen nach sich ziehen kann.
Die OSHA-Regeln für die allgemeine Industrie gelten für belegte und betriebene Gebäude und schreiben Absturzsicherung ab einer Höhe von 4 Fuß (1,2 m) vor. Nach Abschnitt 1910.29 muss ein regelkonformes Geländer folgende Merkmale aufweisen:
Eine mindestens 21 Zoll hohe Attikawand kann als gleichwertiger Zwischenholm gelten, sofern sie die Festigkeitsanforderungen von OSHA 1910.29(b)(3) erfüllt. Wo Personen an die Dachkante gelangen können, benötigt ein vollständiges Dachgeländersystem dennoch einen Oberholm in 42 Zoll Höhe.
Die OSHA-Bauvorschriften gelten für aktive Baustellen und Umbauarbeiten und verlangen Absturzsicherung ab 6 Fuß (1,8 m). Die Abmessungen nach 1926.502 entsprechen weitgehend den Vorgaben der allgemeinen Industrie: 42 Zoll Oberholmhöhe, 200 Pfund Tragfähigkeit und maximal 19 Zoll große Öffnungen. Die abweichende Auslösehöhe berücksichtigt die dynamischen, wechselnden Gefahren einer laufenden Baustelle.
Der IBC regelt die dauerhafte Gebäudegestaltung und nicht die jeweilige Arbeitstätigkeit. Er fordert konstruktive Schutzvorrichtungen an begehbaren Flächen mit einem Höhenunterschied von mehr als 30 Zoll. Nach IBC Abschnitt 1015 müssen architektonische Geländer mindestens 42 Zoll hoch sein, am Oberholm einer gleichmäßig verteilten Linienlast von 50 lb/ft und zusätzlich einer konzentrierten Last von 200 Pfund standhalten. Zum Schutz der Allgemeinheit müssen Füllungen oder Stäbe außerdem die strenge 4-Zoll-Kugelregel erfüllen, sodass eine Kugel mit 4 Zoll Durchmesser durch keine Öffnung passt.
Der IMC verlangt je nach Anlagenposition einen eigenen Kantenschutz. Nach Abschnitt 304.11 ist ein regelkonformes Geländer vorgeschrieben, wenn sich ein HVAC-Gerät, Ventilator oder eine Dachluke innerhalb von 10 Fuß (3.048 mm) zur Dachkante befindet. Das Geländer muss entlang der offenen Kante verlaufen und auf beiden Seiten der Anlage mindestens 30 Zoll über deren Rand hinausreichen, damit Techniker während der Wartung innerhalb einer geschützten Zone bleiben.
| Spezifikation | Allgemeine Industrie (1910) | Bauindustrie (1926) |
|---|---|---|
| Auslösehöhe für Absturzsicherung | 4 ft / 1,2 m | 6 ft / 1,8 m |
| Oberholmhöhe | 42 in. (+/- 3 in.) | 42 in. (+/- 3 in.) |
| Tragfähigkeit des Oberholms | 200 lbs nach unten/außen | 200 lbs nach unten/außen |
| Tragfähigkeit des Zwischenholms | 150 lbs | 150 lbs |
| Maximale Öffnung bei Netz/vertikaler Füllung | 19 in. | 19 in. |
| Attika-Ausnahme ohne Zwischenholm | Mindestens 21 in. hoch | Mindestens 21 in. hoch |
Die Dachplanung im Vereinigten Königreich und in Europa muss Bauvorschriften, Regeln für temporäre Systeme und Standards für dauerhafte Ausrüstung berücksichtigen. Ein wesentlicher Unterschied zur nordamerikanischen Praxis besteht in der strengen Pflicht zu standortspezifischen Umgebungsberechnungen, die bestimmen, wie aerodynamische Kräfte Verankerung und Ballastierung eines Geländers beeinflussen.
Dachrandgeländer an Gebäuden im Vereinigten Königreich und in Europa werden vor allem durch Building Regulations Part K, BS 6180:2011 und BS EN 1991-1-1 (Eurocode 1) geregelt. BS EN ISO 14122-3 gilt gesondert für Geländer auf industriellen Maschinenplattformen und Zugängen zu technischen Dachanlagen, etwa Kältemaschinenpodesten oder Anlageneinhausungen, nicht jedoch für den allgemeinen Gebäudekantenschutz.
Nach BS 6180:2011 und dem britischen nationalen Anhang zu BS EN 1991-1-1 müssen Geländer in leicht zugänglichen Dachbereichen einer horizontalen Linienlast von 0,74 kN/m standhalten. Versammlungsbereiche erfordern 1,5 kN/m, Bereiche mit Menschenansammlungen 3,0 kN/m. Füllelemente müssen bei Menschenandrang zusätzlich einen gleichmäßig verteilten Druck von 1,0 kN/m² aufnehmen.
EN 13374 regelt die Leistung temporärer Seitenschutzsysteme, die während Bauphasen oder kurzfristiger Stillstände eingesetzt werden. Die Norm unterteilt die Systeme nach Neigung der Arbeitsfläche in drei Leistungsklassen:
BS 13700:2021 wurde eingeführt, um die fehlerhafte dauerhafte Verwendung temporärer Systeme zu verhindern, und enthält strenge Vorgaben für Herstellung, Planung und Prüfung permanenter freistehender Geländer mit Gegengewichten. Für jede einzelne Installation sind dokumentierte, standortspezifische Windlastberechnungen erforderlich. Diese Berechnungen legen die genauen Ballastgewichte fest, damit das unverankerte Geländer örtlichen Kippkräften widersteht, ohne sich zu verschieben.
Die Construction (Design and Management) Regulations 2015 schreiben Sicherheitsplanung über den gesamten Lebenszyklus eines Gebäudes rechtlich vor. Nach den CDM-Regeln entscheidet die frühe Gefährdungsbeurteilung, ob ein Dach permanente passive Geländer oder alternative Systeme benötigt. Planer müssen ihre Entscheidung rechtlich begründen und sicherstellen, dass kollektiver, dauerhafter Kantenschutz für langfristige Wartungszugänge Vorrang erhält.
Winddruck ist häufig die größte Belastung für ein permanentes Dachgeländer und übersteigt regelmäßig die Mindestanforderungen für menschliche Stoßkräfte. Nach Eurocode 1 Teil 1-4 müssen Ingenieure regionale Winddrücke anhand von Gebäudehöhe, geografischer Lage, örtlicher Topografie und Abschirmung durch die Attika berechnen. Hersteller müssen geprüfte Berechnungen vorlegen, die belegen, dass der Geländerrahmen örtlichen Spitzengeschwindigkeitsdrücken ohne Versagen standhält.
| Spezifikation | OSHA (USA) | UK/EU (dauerhaft) |
|---|---|---|
| Mindesthöhe des Geländers | 1.067 mm (42 in.) | 1.100 mm |
| Oberholmlast als Punktlast | 890 N (200 lbs) | 0,5 kN Punktlast im Kontext von BS 6180 / Eurocode 1 |
| Verteilte Linienlast | Nicht anwendbar | 0,74 kN/m Linienlast + 1,0 kN/m² Druck auf Füllung |
| Maximaler Abstand zwischen Holmen | 100-mm-Kugelregel in belegten Bereichen | 500 mm Abstand bei Industriegeländern |
| Windlastberechnung | Von OSHA nicht gefordert | Erforderlich nach BS 13700 / Eurocode 1 |
Australien setzt mit AS 1657:2018 strenge und detaillierte Anforderungen an die Sicherheit von Anlagen um. Die Norm regelt Konstruktion, räumliche Anordnung und Zertifizierung fester Laufstege, Plattformen und Geländer auf gewerblichen und industriellen Dächern.
Nach AS 1657:2018 wird die erforderliche vertikale Höhe eines Randgeländers an die konstruktive Neigung der Dachfläche angepasst. Gemäß AS 1657:2018 §5.3.1 beträgt die Mindesthöhe des Oberholms bei Geländern fester Plattformen 1.000 mm über der Arbeitsfläche. Bei abgestuften oder geneigten Flächen muss die Mindesthöhe von 1.000 mm vom höchsten erreichbaren Standpunkt der Person aus eingehalten werden.
Geländer nach AS 1657 müssen bestimmte Prüfkräfte ohne strukturelles Versagen oder übermäßige Verformung aufnehmen. Das System muss einer konzentrierten Punktlast von 0,55 kN am Oberholm oder an den Pfosten und gleichzeitig einer horizontalen Linienlast von 0,35 kN/m standhalten. Die zulässige Durchbiegung ist streng begrenzt, damit das System unter Belastung nicht einknickt.
Damit niemand unter der Barriere hindurchrutschen kann, ist der Abstand horizontaler Holme streng geregelt. Nach AS 1657:2018 muss der lichte Abstand verhindern, dass Personen unter dem Geländer hindurchrutschen. Für Dachgeländer an belegten Gebäuden nach BS 6180 gelten strengere Begrenzungen der Füllöffnungen, darunter die 100-mm-Kugelregel in öffentlich zugänglichen Bereichen. Werden vertikale Stäbe statt horizontaler Zwischenholme verwendet, darf der lichte Abstand zwischen den vertikalen Elementen höchstens 120 mm betragen.
Fußleisten verhindern, dass lose Werkzeuge und Geräte über die Dachkante getreten werden. Nach AS 1657 ist eine massive, durchgehende vertikale Fußleiste von mindestens 100 mm Höhe über der Deckfläche vorgeschrieben, wenn:
Moderne gewerbliche Hochhäuser erfordern eine umfassende räumliche Planung, um kritische Konflikte zwischen permanenten Randgeländern und der Infrastruktur für die Fassadenwartung zu vermeiden.
Building Maintenance Units (BMUs) und umlaufende Einschienenbahnen benötigen einen klar definierten, hindernisfreien Bewegungsraum entlang der Gebäudekante. Standardgeländer, die zu nah an den Schienen stehen, können mit Maschinenkörper, Gegengewichten oder Stahltragseilen kollidieren. Planer müssen das maximale Fahrprofil und die Schwenkradien der Fassadenzugangsgeräte abbilden, um präzise Abstände für Geländer festzulegen und zugleich einen durchgehenden Kantenschutz sicherzustellen.
Davit-Ausleger, Rigging-Halterungen und Rückverankerungen für Sicherheitsleinen benötigen freie Abseillinien über die Gebäudefassade. Starre, fest installierte Geländerrohre können Trag- und Aufhängeseile behindern, gefährlichen Reibungsverschleiß verursachen und Arbeitsbühnen in nicht regelkonforme Ausfahrwinkel zwingen. Daher werden in Zugangsbereichen häufig modulare herausnehmbare Geländerabschnitte, Schwenktüren oder spezielle zurückgesetzte Profile eingesetzt, die den Aufbau der Seiltechnik während der Wartung ermöglichen und anschließend den passiven Schutz wiederherstellen.
Werden Geländerinstallation und Fassadenzugangsplanung als voneinander getrennte Projekte behandelt, entstehen Betriebsbehinderungen, nachträgliche Änderungen vor Ort und Compliance-Mängel. Facade Access Solutions bietet umfassende Planungsleistungen und integriert BMUs, Davits, Einschienenbahnen und permanente Dachrandgeländer in ein gemeinsames, konfliktfreies Sicherheitskonzept. Werden die statischen und mechanischen Schnittstellen früh berücksichtigt, sind eine reibungslose Umsetzung vor Ort und vollständige Regelkonformität möglich.

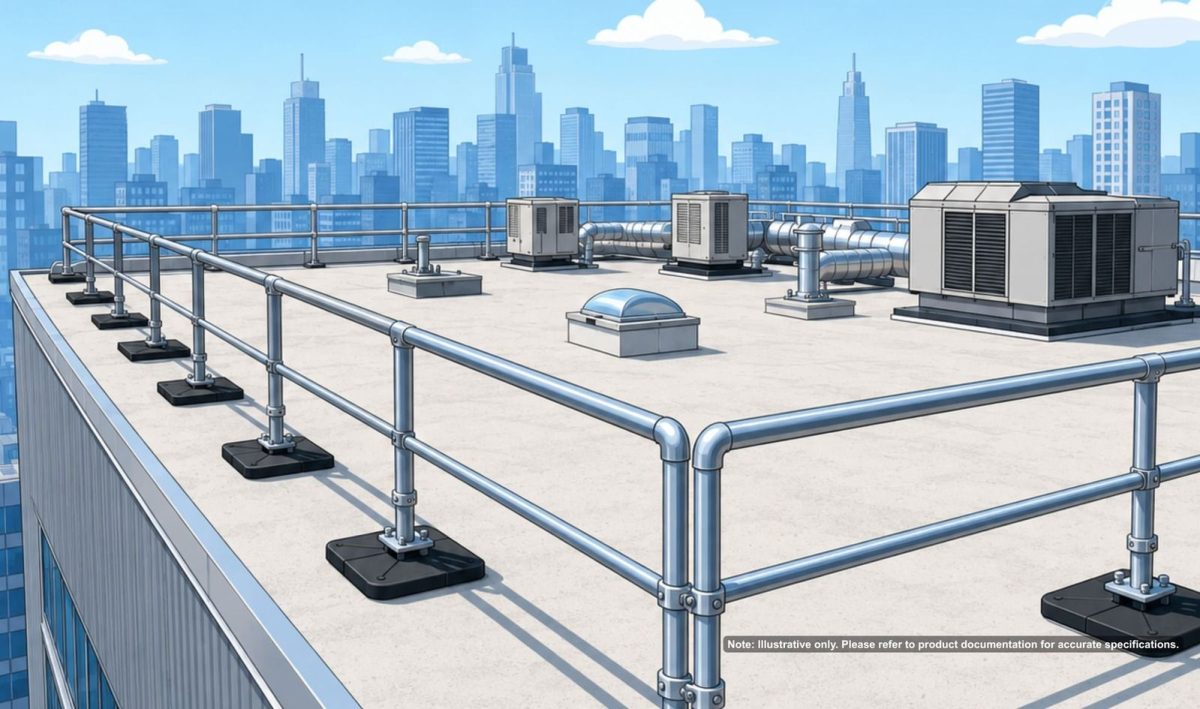

Haftungsausschluss: Die dargestellten Grafiken dienen ausschließlich der Veranschaulichung und stellen keine tatsächlichen Produkte, Geräte oder realen Bedingungen dar.
Sprechen Sie mit unseren Spezialisten, um die passende Lösung für Ihr Gebäude zu finden.
Fordern Sie ein Angebot anDie Mindesthöhe hängt von der jeweiligen Rechtsordnung ab. Nach den US-Regelwerken OSHA und IBC muss der Oberholm 42 Zoll (1.067 mm) hoch sein, mit einer Toleranz von plus oder minus 3 Zoll. Im Vereinigten Königreich und in Europa benötigen permanente Geländer eine Mindesthöhe von 1.100 mm über der Dachfläche. In Australien verlangt AS 1657:2018 für Geländer fester Plattformen einschließlich Dachzugangssystemen mindestens 1.000 mm Oberholmhöhe über der Arbeitsfläche.
Die Anforderungen an den Windnachweis hängen stark von den regionalen Standards ab. Im Vereinigten Königreich und in Europa verlangen insbesondere BS 13700:2021 und Eurocode 1 standortspezifische Windberechnungen für permanente freistehende Geländer, um die genaue Konfiguration der Gegengewichte zu bestimmen. Die US-amerikanischen OSHA-Regeln konzentrieren sich dagegen auf statische Widerstandswerte wie eine konzentrierte Kraft von 200 Pfund und schreiben keine örtliche Winddruckmodellierung ausdrücklich vor.
Fußleisten sind erforderlich, wenn herabfallende Gegenstände Personen oder Eigentum unterhalb gefährden können. Nach OSHA ist eine mindestens 3,5 Zoll hohe Fußleiste erforderlich, wenn an der Kante keine schützende Attika vorhanden ist. Nach AS 1657 ist eine 100 mm hohe vertikale Fußleiste vorgeschrieben, wenn keine regelkonforme Attika besteht, das Geländer innerhalb von 2.000 mm zu einem ungeschützten Rand steht oder eine Gefährdungsbeurteilung ein Risiko durch herabfallende Gegenstände feststellt.
Die Prüfintervalle hängen von den regionalen Vorschriften und der Exposition des Daches ab. OSHA verlangt regelmäßige Sichtprüfungen, um Korrosionsfreiheit und strukturelle Integrität zu bestätigen. In Australien ist die Compliance stärker formalisiert: Ein qualifizierter Prüfer muss jährlich eine Zertifizierungsprüfung durchführen, damit die Gültigkeit nach AS 1657 erhalten bleibt. Weltweit sollten permanente Systeme mindestens einmal jährlich und nach schweren Sturmereignissen statisch überprüft werden.
Ja. Der International Mechanical Code schreibt ein regelkonformes Geländersystem vor, wenn sich mechanische Anlagen, Wartungsplattformen oder Dachluken innerhalb von 10 Fuß (3.048 mm) zu einer ungeschützten Dachkante befinden. Zusätzlich muss das Geländer mindestens 30 Zoll über den Rand der Anlage oder des Zugangsbereichs hinausreichen, damit Wartungsteams während der Arbeiten durchgehend und zuverlässig geschützt sind.
