Pagar pengaman atap ada karena satu alasan mendasar: jatuh dari ketinggian tetap menjadi salah satu penyebab utama kematian di tempat kerja di seluruh dunia dalam industri konstruksi, pemeliharaan, dan akses fasad. Perlindungan tepi yang tidak memadai menimbulkan risiko keselamatan dan tanggung jawab yang serius bagi pekerja yang melakukan servis peralatan mekanis, mengakses sistem pemeliharaan fasad, atau menjalankan inspeksi rutin.
Peraturan berbeda secara signifikan di Amerika Serikat, Inggris, Eropa, Australia, Timur Tengah, dan Asia-Pasifik. Setiap yurisdiksi memberlakukan kriterianya sendiri untuk tinggi pagar pengaman, kapasitas beban, ketahanan angin, interval inspeksi, dan zona perlindungan peralatan.
Panduan berikut berfungsi sebagai referensi praktis per wilayah yang mencakup kode utama, spesifikasi desain, dan standar kepatuhan di pasar internasional. Panduan ini menjelaskan bagaimana perlindungan tepi permanen dikoordinasikan dengan sistem akses fasad yang kompleks seperti Building Maintenance Unit (BMU), monorel, davit, dan angkur tieback. Pengelolaan hubungan ruang dan mekanis ini sejak awal tahap desain mencegah konflik tata letak yang mahal dan memastikan keselamatan operasional jangka panjang.
Kerangka keselamatan atap seperti OSHA, UK Work at Height Regulations, dan AS 1657 menanggapi risiko inti yang sama dengan menghilangkan bahaya jatuh sebelum paparan terjadi. Lingkungan atap memiliki beberapa titik kerentanan yang berbeda dan membutuhkan pengendalian rekayasa yang ditargetkan.
Perimeter yang tidak terlindungi merupakan sumber cedera akibat jatuh dari atap yang paling umum. Dinding parapet arsitektural sering disalahartikan sebagai penghalang yang memenuhi ketentuan, padahal banyak parapet rendah tidak memenuhi ambang tinggi minimum yang diwajibkan oleh kode internasional. Jika tinggi parapet tidak mencukupi, sistem pagar pengaman tambahan harus dipasang untuk mengisolasi personel dari garis jatuh.
Zona transisi tempat pekerja keluar dari tangga atau palka atap menuju dek atap secara statistik merupakan area berisiko tinggi. Standar seperti OSHA dan AS 1657 mewajibkan perlindungan berkelanjutan pada titik-titik ini, biasanya berupa penutup pagar pengaman yang dipadukan dengan gerbang keselamatan yang menutup sendiri untuk mencegah langkah mundur secara tidak sengaja ke dalam poros akses yang terbuka.
Berdasarkan kode keselamatan global, skylight secara hukum diklasifikasikan sebagai bukaan atau lubang lantai. Kecuali dirancang secara khusus dan diberi label mampu menahan lalu lintas pejalan kaki, panel tembus cahaya tidak dapat menopang berat pekerja. Kepatuhan standar mewajibkan pemasangan layar struktural, penutup khusus, atau pagar pengaman perimeter di sekeliling setiap skylight untuk mencegah kecelakaan fatal akibat menerobos panel.
International Mechanical Code (IMC) memberlakukan aturan kedekatan yang jelas untuk aset atap yang memerlukan servis, seperti unit HVAC, kipas buang, dan menara pendingin. Jika peralatan mekanis berada dalam jarak 10 kaki (3.048 mm) dari tepi yang tidak terlindungi, sistem pagar pengaman yang memenuhi ketentuan harus dipasang. Penghalang ini harus memanjang setidaknya 30 inci melampaui perimeter servis mesin untuk melindungi teknisi selama pemeliharaan.
Hierarki global pengendalian perlindungan jatuh memprioritaskan solusi rekayasa yang mengisolasi bahaya dibandingkan kedisiplinan perilaku. Perlindungan jatuh dibagi menjadi dua kategori utama: sistem pasif dan aktif.
Perlindungan jatuh pasif bekerja terus-menerus tanpa memerlukan tindakan, peralatan khusus, atau sambungan fisik dari pekerja. Contohnya meliputi pagar pengaman perimeter, pegangan tangan permanen, dan penutup struktural. Setelah dipasang, sistem pasif melindungi semua penghuni secara bersamaan dan sepenuhnya menghilangkan kesalahan pengguna.
Perlindungan jatuh aktif mengandalkan alat pelindung diri (APD) khusus dan kepatuhan pekerja secara sadar. Sistem seperti tali keselamatan, lifeline horizontal, dan angkur tieback struktural memerlukan pelatihan pengguna berkelanjutan, inspeksi peralatan rutin, dan kepatuhan ketat terhadap protokol penyambungan. Sistem aktif hanya melindungi pekerja individual yang terhubung dengan benar pada saat terpeleset.
Karena pagar pengaman bersifat pasif, sistem ini berada di posisi teratas dalam hierarki perlindungan jatuh. Pagar pengaman menjadi solusi dasar yang dipilih untuk atap yang sering diakses, zona mekanis, dan jalur penyiapan akses fasad, sekaligus meminimalkan tanggung jawab dengan menghilangkan ketergantungan pada perilaku manusia.
Pagar pengaman dikategorikan sebagai perlindungan jatuh pasif karena keberadaan fisiknya saja mencegah pekerja mencapai bahaya di tepi. Berbeda dengan jaring pengaman yang bereaksi dengan menangkap tubuh yang jatuh, pagar pengaman secara proaktif menghilangkan kemungkinan jatuh sepenuhnya. Sistem ini tetap aktif 24/7, tidak memerlukan pemasangan harness individual, dan melindungi semua orang di atap tanpa penyiapan operasional.
Pagar pengaman lebih dipilih di lokasi yang memerlukan pemeliharaan berfrekuensi tinggi, ketika beberapa bidang pekerjaan berlangsung secara bersamaan, atau ketika perencanaan penyelamatan pekerja yang tergantung tidak praktis. Walaupun sistem penahan jatuh pribadi aktif berguna untuk pekerjaan berfrekuensi rendah atau kemiringan atap yang curam, pagar pengaman pasif memberikan perlindungan kolektif tanpa putus yang menyederhanakan operasi harian di sekitar zona peralatan dan jalur akses fasad.
Di Amerika Utara, keselamatan tempat kerja diatur oleh OSHA di Amerika Serikat dan standar CAN/CSA di seluruh Kanada, sedangkan desain bangunan harus memenuhi tuntutan struktural International Building Code (IBC). Standar ini memberlakukan ambang dimensi dan beban struktural yang tepat dan harus dipenuhi untuk menghindari penalti kepatuhan yang mahal.
Aturan Industri Umum OSHA berlaku untuk bangunan yang dihuni dan beroperasi serta mewajibkan perlindungan jatuh mulai dari ketinggian 4 kaki (1,2 meter). Berdasarkan Bagian 1910.29, pagar pengaman yang memenuhi ketentuan harus memiliki:
Dinding parapet setinggi setidaknya 21 inci dapat berfungsi sebagai pengganti rel tengah asalkan memenuhi persyaratan kekuatan OSHA 1910.29(b)(3). Sistem pagar pengaman atap yang lengkap tetap membutuhkan perlindungan rel atas setinggi 42 inci di area yang memungkinkan pekerja mendekati tepi atap.
Standar Konstruksi OSHA berlaku untuk lokasi pembangunan aktif dan pekerjaan perubahan, serta memicu kewajiban perlindungan jatuh pada ketinggian 6 kaki (1,8 meter). Walaupun spesifikasi dimensi berdasarkan 1926.502 mencerminkan persyaratan Industri Umum, yaitu tinggi rel atas 42 inci, kapasitas beban 200 pon, dan bukaan maksimum 19 inci, ambang yang lebih rendah memperhitungkan bahaya dinamis dan berubah-ubah di lingkungan konstruksi aktif.
IBC mengatur desain bangunan permanen, bukan aktivitas tempat kerja, dan mewajibkan pengaman struktural pada setiap permukaan berjalan dengan penurunan lebih dari 30 inci. Berdasarkan IBC Bagian 1015, pengaman arsitektural harus memiliki tinggi minimum 42 inci dan menahan beban terdistribusi linier 50 lb/ft di sepanjang rel atas, serta beban terkonsentrasi 200 pon. Selain itu, untuk melindungi masyarakat umum, panel pengisi atau baluster harus memenuhi aturan bola 4 inci yang ketat, sehingga bola berdiameter 4 inci tidak dapat melewati bukaan apa pun.
IMC mewajibkan perlindungan tepi khusus berdasarkan lokasi peralatan. Berdasarkan Bagian 304.11, pagar pengaman yang memenuhi ketentuan wajib dipasang jika unit HVAC, kipas, atau palka atap ditempatkan dalam jarak 10 kaki (3.048 mm) dari tepi atap. Pagar pengaman harus dipasang sepanjang tepi yang terbuka dan memanjang setidaknya 30 inci melewati masing-masing sisi peralatan agar teknisi tetap berada dalam zona aman selama prosedur pemeliharaan.
| Spesifikasi | Industri Umum (1910) | Konstruksi (1926) |
|---|---|---|
| Ambang ketinggian jatuh | 4 kaki / 1,2 m | 6 kaki / 1,8 m |
| Tinggi rel atas | 42 inci (+/- 3 inci) | 42 inci (+/- 3 inci) |
| Kapasitas beban rel atas | 200 pon ke bawah/ke luar | 200 pon ke bawah/ke luar |
| Kapasitas beban rel tengah | 150 pon | 150 pon |
| Bukaan maksimum menggunakan jaring/pengisi vertikal | 19 inci | 19 inci |
| Pengecualian parapet (tanpa rel tengah) | Tinggi minimum 21 inci | Tinggi minimum 21 inci |
Rekayasa atap di Inggris dan Eropa melibatkan pemenuhan peraturan bangunan, kode sistem sementara, dan standar peralatan permanen. Perbedaan regional utama dibandingkan praktik Amerika Utara adalah kewajiban ketat untuk melakukan perhitungan lingkungan khusus lokasi yang menentukan bagaimana gaya aerodinamis memengaruhi pengangkuran dan ballast pagar pengaman.
Pagar pengaman perimeter bangunan atap di Inggris dan Eropa terutama diatur oleh Building Regulations Part K, BS 6180:2011, dan BS EN 1991-1-1 (Eurocode 1). BS EN ISO 14122-3 berlaku secara terpisah untuk pagar pengaman yang digunakan pada platform mesin industri dan sistem akses instalasi atap, seperti dek chiller atau penutup peralatan, bukan untuk perlindungan tepi bangunan umum.
Berdasarkan BS 6180:2011 dan Lampiran Nasional Inggris untuk BS EN 1991-1-1, pagar pengaman untuk area atap dengan akses ringan harus menahan beban garis horizontal 0,74 kN/m. Area berkumpul memerlukan 1,5 kN/m, sedangkan area dengan beban kerumunan memerlukan 3,0 kN/m. Panel pengisi juga harus menahan tekanan merata 1,0 kN/m² dalam kondisi beban kerumunan.
EN 13374 mengatur kinerja sistem perlindungan tepi sementara yang banyak digunakan selama tahap konstruksi atau pekerjaan turnaround berdurasi singkat. Standar ini membagi sistem menjadi tiga tingkat kinerja berdasarkan kemiringan dek kerja:
Diperkenalkan untuk menghilangkan spesifikasi permanen yang tidak tepat atas sistem sementara, BS 13700:2021 menetapkan protokol manufaktur, desain, dan pengujian yang ketat untuk pagar pengaman permanen yang berdiri bebas dan menggunakan pemberat penyeimbang. Standar ini menetapkan bahwa setiap pemasangan harus memiliki perhitungan beban angin khusus lokasi yang terdokumentasi. Perhitungan rekayasa tersebut menentukan berat ballast yang tepat untuk memastikan pagar pengaman tanpa angkur mampu menahan gaya guling lokal tanpa bergeser.
Construction (Design and Management) Regulations 2015 secara hukum memberlakukan perencanaan keselamatan sepanjang siklus hidup bangunan. Berdasarkan aturan CDM, penilaian risiko awal menentukan apakah atap memerlukan pagar pengaman pasif permanen atau sistem alternatif. Perancang secara hukum wajib membenarkan pilihannya dan memastikan bahwa perlindungan tepi kolektif permanen diprioritaskan untuk akses pemeliharaan jangka panjang.
Tekanan angin sering menjadi gaya paling ekstrem yang bekerja pada pagar pengaman atap permanen dan secara rutin melampaui persyaratan gaya benturan manusia minimum. Berdasarkan Eurocode 1 Bagian 1-4, insinyur harus menghitung tekanan angin regional berdasarkan tinggi bangunan, lokasi geografis, topografi setempat, dan perlindungan parapet. Produsen harus menyediakan perhitungan terverifikasi yang menunjukkan bahwa rangka pagar pengaman mampu menahan tekanan kecepatan puncak lokal tanpa mengalami kegagalan.
| Spesifikasi | OSHA (AS) | Inggris/UE (Permanen) |
|---|---|---|
| Tinggi minimum pagar pengaman | 1.067 mm (42 inci) | 1.100 mm |
| Beban rel atas (titik) | 890 N (200 pon) | Beban titik 0,5 kN (konteks BS 6180 / Eurocode 1) |
| Beban garis terdistribusi | Tidak berlaku | Beban garis 0,74 kN/m + tekanan pengisi 1,0 kN/m² |
| Celah maksimum antara rel | Aturan bola 100 mm (area berpenghuni) | Jarak rel industri 500 mm |
| Perhitungan beban angin | Tidak diwajibkan OSHA | Diwajibkan (BS 13700 / Eurocode 1) |
Australia memberlakukan kepatuhan keselamatan aset yang ketat dan sangat terdefinisi berdasarkan AS 1657:2018. Standar ini menetapkan aturan rekayasa, tata ruang, dan sertifikasi untuk jalur jalan tetap, platform, dan pagar pengaman pada atap komersial dan industri.
Berdasarkan AS 1657:2018, tinggi vertikal yang diperlukan untuk pagar pengaman perimeter disesuaikan dengan kemiringan struktural permukaan atap. Berdasarkan AS 1657:2018 §5.3.1, tinggi minimum rel atas untuk pagar pengaman platform tetap adalah 1.000 mm di atas permukaan kerja. Jika permukaan kerja bertingkat atau miring, minimum 1.000 mm dipertahankan relatif terhadap pijakan tertinggi yang dapat dijangkau pengguna.
Pagar pengaman AS 1657 harus menahan gaya uji tertentu tanpa kegagalan struktural atau deformasi fisik berlebihan. Sistem harus berhasil menahan beban titik terkonsentrasi 0,55 kN yang diterapkan pada rel atas atau tiang, bersama dengan beban garis horizontal simultan 0,35 kN/m. Batas defleksi dikendalikan secara ketat untuk mencegah sistem melengkung atau runtuh akibat tekanan.
Untuk menghilangkan bahaya seseorang tergelincir di bawah penghalang, jarak rel horizontal dikendalikan secara ketat. Berdasarkan AS 1657:2018, jarak bebas antara rel horizontal harus mencegah personel tergelincir di bawah penghalang, sedangkan pagar pengaman atap bangunan berpenghuni yang diatur oleh BS 6180 menerapkan batas bukaan pengisi yang lebih ketat, termasuk aturan bola 100 mm di lingkungan yang dapat diakses publik. Jika desain arsitektural menggunakan baluster vertikal sebagai pengganti rel tengah horizontal, celah bebas antara elemen vertikal dibatasi maksimum 120 mm.
Toeboard mencegah alat dan peralatan lepas tertendang melewati tepi atap. Berdasarkan AS 1657, toeboard vertikal yang solid dan kontinu dengan tinggi setidaknya 100 mm dari permukaan dek wajib dipasang jika:
Struktur komersial bertingkat tinggi modern memerlukan perencanaan ruang yang menyeluruh untuk mencegah konflik tata letak kritis antara pagar pengaman perimeter permanen dan infrastruktur pemeliharaan fasad.
Building Maintenance Unit (BMU) dan rel monorel perimeter memerlukan ruang operasi yang jelas dan bebas hambatan untuk bergerak di sepanjang tepi bangunan. Pagar pengaman standar yang ditempatkan terlalu dekat dengan jalur rel dapat bertabrakan secara fisik dengan badan mesin, pemberat penyeimbang, atau tali suspensi baja. Perancang harus memetakan profil perjalanan maksimum dan busur putar mesin akses fasad untuk menetapkan jarak mundur pagar pengaman yang tepat sambil tetap memastikan perlindungan perimeter berkelanjutan.
Lengan davit, braket rigging, dan angkur tieback lifeline memerlukan jalur jatuh yang jelas melewati fasad bangunan. Pipa pagar pengaman yang tetap dan kaku dapat menghalangi tali suspensi, menyebabkan keausan gesekan yang berbahaya dan memaksa cradle suspensi berada pada sudut peluncuran yang tidak memenuhi ketentuan. Untuk menjaga keselamatan, zona akses sering mengintegrasikan segmen rel modular yang dapat dilepas, gerbang ayun, atau profil cekung khusus yang mengakomodasi penyiapan rigging selama periode pemeliharaan dan memulihkan perlindungan pasif setelah pekerjaan selesai.
Memperlakukan pemasangan pagar pengaman dan rekayasa akses fasad sebagai proyek terpisah yang berdiri sendiri akan menyebabkan gangguan operasional, modifikasi di lapangan, dan kegagalan kepatuhan. Facade Access Solutions menyediakan layanan perencanaan desain yang komprehensif, dengan memetakan BMU, davit, monorel, dan pagar pengaman tepi permanen ke dalam satu ekosistem keselamatan atap yang bebas konflik. Penanganan hubungan struktural dan mekanis ini sejak awal memastikan pelaksanaan lokasi yang lancar dan kepatuhan penuh terhadap kode.

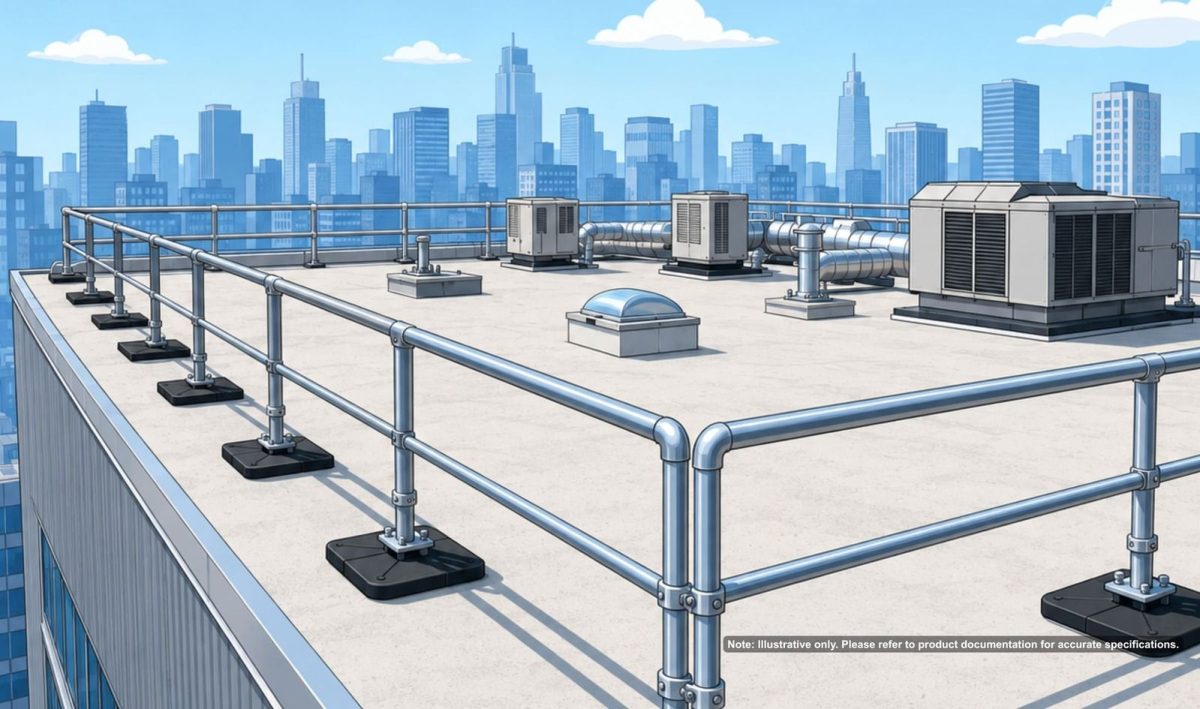

Penafian: Grafik yang ditampilkan hanya untuk ilustrasi dan tidak merepresentasikan produk, peralatan, atau kondisi nyata.
Bicaralah dengan spesialis kami untuk mencari solusi yang tepat untuk bangunan Anda.
Permintaan PenawaranPersyaratan tinggi minimum berbeda di setiap yurisdiksi global. Berdasarkan kerangka AS (OSHA dan IBC), pagar pengaman membutuhkan tinggi rel atas 42 inci (1.067 mm), plus atau minus 3 inci. Di Inggris dan Eropa, pagar pengaman permanen membutuhkan tinggi minimum 1.100 mm di atas dek atap. Di Australia, AS 1657:2018 mewajibkan tinggi minimum rel atas 1.000 mm di atas permukaan kerja untuk pagar pengaman platform tetap, termasuk sistem akses atap.
Persyaratan validasi angin sangat bergantung pada standar regional. Aturan Inggris dan Eropa, khususnya BS 13700:2021 dan Eurocode 1, secara ketat mewajibkan perhitungan rekayasa angin khusus lokasi untuk pagar pengaman permanen yang berdiri bebas guna menentukan konfigurasi pemberat penyeimbang yang tepat. Sebaliknya, standar OSHA AS hanya berfokus pada kriteria ketahanan statis, seperti gaya terkonsentrasi 200 pon, dan tidak secara eksplisit mewajibkan pemodelan tekanan angin lokal.
Toeboard diperlukan setiap kali benda jatuh menimbulkan bahaya bagi orang atau properti di bawahnya. Berdasarkan OSHA, toeboard minimum 3,5 inci diperlukan jika profil tepi tidak memiliki parapet pelindung. Berdasarkan standar Australia AS 1657, toeboard vertikal 100 mm wajib dipasang jika tidak ada parapet yang memenuhi ketentuan, jika pagar pengaman berada dalam jarak 2.000 mm dari perimeter yang tidak terlindungi, atau jika penilaian risiko menunjukkan bahaya benda jatuh.
Frekuensi inspeksi bergantung pada peraturan regional dan tingkat paparan atap. OSHA mewajibkan inspeksi visual rutin untuk memastikan rel bebas korosi dan tetap kokoh secara struktural. Di Australia, kepatuhan sangat terstruktur dan mewajibkan inspeksi sertifikasi tahunan formal oleh inspektur berkualifikasi untuk mempertahankan validitas AS 1657. Secara global, rakitan permanen harus menjalani verifikasi struktural setidaknya sekali setahun dan setelah peristiwa badai besar.
Ya. International Mechanical Code (IMC) memberlakukan aturan kedekatan yang ketat yang mewajibkan sistem pagar pengaman yang memenuhi ketentuan setiap kali peralatan mekanis, platform servis, atau palka atap berada dalam jarak 10 kaki (3.048 mm) dari tepi atap yang tidak terlindungi. Selain itu, pemasangan pagar pengaman harus memanjang minimal 30 inci melampaui tepi peralatan atau zona akses untuk memastikan perlindungan yang berkelanjutan dan andal bagi tim pemeliharaan selama operasi servis.
