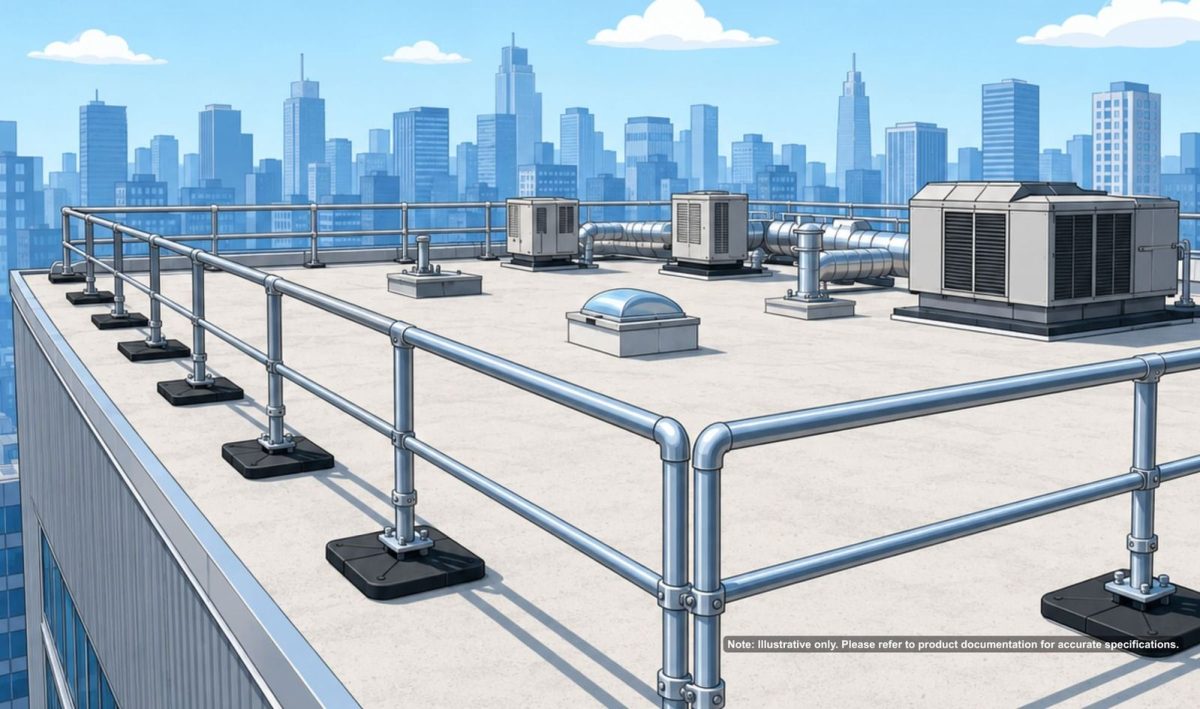

Les garde-corps de toiture répondent à une raison fondamentale : les chutes de hauteur restent l’une des principales causes de décès au travail dans le monde, dans les secteurs de la construction, de la maintenance et de l’accès aux façades. Une protection périphérique insuffisante crée de graves risques de sécurité et de responsabilité pour les travailleurs qui entretiennent des équipements mécaniques, utilisent des systèmes de maintenance de façade ou effectuent des inspections courantes.
Les réglementations diffèrent fortement entre les États-Unis, le Royaume-Uni, l’Europe, l’Australie, le Moyen-Orient et la région Asie-Pacifique. Chaque juridiction applique ses propres critères concernant la hauteur des garde-corps, la capacité de charge, la résistance au vent, les intervalles d’inspection et les zones de protection des équipements.
La présente section constitue une référence pratique, région par région, couvrant les principaux codes, spécifications de conception et normes de conformité sur les marchés internationaux. Elle explique comment la protection périphérique permanente s’articule avec des systèmes complexes d’accès aux façades tels que les Building Maintenance Units (BMU), les monorails, les potences et les ancrages de retenue. La gestion précoce de ces relations spatiales et mécaniques évite des conflits d’implantation coûteux et garantit la sécurité opérationnelle à long terme.
Les cadres de sécurité tels que l’OSHA, les Work at Height Regulations britanniques et l’AS 1657 répondent aux mêmes risques fondamentaux en supprimant les dangers avant toute exposition. Les toitures présentent plusieurs points de vulnérabilité distincts nécessitant des mesures techniques ciblées.
Les périmètres non protégés sont la source la plus courante de blessures par chute depuis une toiture. Les acrotères architecturaux sont souvent considérés à tort comme des barrières conformes, alors que de nombreux acrotères bas n’atteignent pas les hauteurs minimales imposées par les codes internationaux. Lorsque leur hauteur est insuffisante, des garde-corps complémentaires doivent être installés pour éloigner le personnel de la ligne de chute.
La zone de transition où un travailleur quitte une échelle ou une trappe pour accéder à la toiture est statistiquement très risquée. Des normes comme OSHA et AS 1657 exigent une protection continue, généralement sous la forme d’un encadrement par garde-corps associé à un portillon de sécurité à fermeture automatique pour éviter un pas en arrière accidentel dans une ouverture.
Les codes internationaux classent juridiquement les lanterneaux comme des ouvertures ou trous de plancher. Sauf conception et marquage spécifiques pour la circulation piétonne, les panneaux translucides ne peuvent pas supporter le poids d’un travailleur. La conformité exige des grilles structurelles, des capots dédiés ou des garde-corps périphériques autour de chaque lanterneau afin d’éviter une chute catastrophique à travers le panneau.
L’International Mechanical Code (IMC) impose une règle de proximité explicite pour les équipements nécessitant une maintenance, comme les unités HVAC, ventilateurs d’extraction et tours de refroidissement. Si un équipement se trouve à moins de 10 pieds (3 048 mm) d’une rive non protégée, un garde-corps conforme doit être installé. La protection doit dépasser d’au moins 30 pouces le périmètre de maintenance de la machine afin de protéger les techniciens.
La hiérarchie mondiale des mesures antichute privilégie les solutions techniques isolant le danger plutôt que la seule discipline comportementale. La protection antichute se divise en deux grandes catégories : systèmes passifs et systèmes actifs.
La protection passive fonctionne en permanence sans action, équipement spécialisé ni connexion physique du travailleur. Elle comprend notamment les garde-corps périphériques, mains courantes permanentes et capots structurels. Une fois installés, ces systèmes protègent simultanément tous les occupants et éliminent totalement l’erreur de l’utilisateur.
La protection active repose sur des équipements de protection individuelle (EPI) et sur le respect volontaire des procédures. Les lignes de sécurité, lignes de vie horizontales et ancrages structurels exigent une formation continue, des inspections régulières et le respect strict des protocoles de connexion. Ils ne protègent que la personne correctement attachée au moment d’une glissade.
Les garde-corps étant passifs, ils se trouvent au sommet de la hiérarchie. Ils constituent la solution de base privilégiée pour les toitures fréquemment accessibles, les zones mécaniques et les cheminements d’accès aux façades, tout en réduisant la responsabilité liée au comportement humain.
La seule présence physique d’un garde-corps empêche un travailleur d’atteindre une rive dangereuse. Contrairement aux filets qui réagissent après le début de la chute, le garde-corps supprime préventivement la possibilité de tomber. Il reste actif 24 h/24, ne nécessite pas de connexion individuelle à un harnais et protège toutes les personnes présentes sans préparation opérationnelle.
Ils sont privilégiés lorsque la maintenance est fréquente, lorsque plusieurs corps de métier interviennent simultanément ou lorsque le sauvetage d’un travailleur suspendu serait difficile. Les systèmes individuels actifs restent utiles pour des tâches rares ou des toitures très inclinées, mais les garde-corps passifs offrent une protection collective continue qui simplifie les opérations quotidiennes autour des équipements et accès de façade.
En Amérique du Nord, la sécurité au travail est régie par OSHA aux États-Unis et par les normes CAN/CSA au Canada, tandis que les bâtiments doivent satisfaire aux exigences structurelles de l’International Building Code (IBC). Ces textes fixent des seuils dimensionnels et de charge précis afin d’éviter des sanctions coûteuses.
Les règles OSHA pour l’industrie générale s’appliquent aux bâtiments occupés et en service et imposent une protection à partir de 4 pieds (1,2 m). Selon la section 1910.29, un garde-corps conforme doit comporter :
Un acrotère d’au moins 21 pouces peut remplacer la lisse intermédiaire s’il satisfait à OSHA 1910.29(b)(3). Une lisse haute à 42 pouces reste nécessaire là où les travailleurs peuvent approcher la rive.
Ces règles s’appliquent aux chantiers et transformations et imposent une protection à partir de 6 pieds (1,8 m). Les dimensions de 1926.502 reprennent une lisse haute de 42 pouces, une résistance de 200 livres et une ouverture maximale de 19 pouces. Le seuil tient compte des dangers dynamiques d’un chantier actif.
L’IBC réglemente la conception permanente. Il impose des protections sur toute surface de circulation présentant une chute supérieure à 30 pouces. Selon la section 1015, les garde-corps doivent mesurer au moins 42 pouces, résister à une charge linéaire de 50 lb/ft sur la lisse haute et à une charge concentrée de 200 livres. Les remplissages doivent aussi respecter la règle stricte de la sphère de 4 pouces.
La section 304.11 exige un garde-corps lorsqu’une unité HVAC, un ventilateur ou une trappe se trouve à moins de 10 pieds (3 048 mm) de la rive. Le garde-corps doit longer la rive exposée et dépasser d’au moins 30 pouces chaque côté de l’appareil.
| Spécification | Industrie générale (1910) | Construction (1926) |
|---|---|---|
| Seuil de hauteur de chute | 4 ft / 1,2 m | 6 ft / 1,8 m |
| Hauteur de lisse haute | 42 in. (+/- 3 in.) | 42 in. (+/- 3 in.) |
| Résistance de la lisse haute | 200 lbs vers le bas/l’extérieur | 200 lbs vers le bas/l’extérieur |
| Résistance de la lisse intermédiaire | 150 lbs | 150 lbs |
| Ouverture maximale avec grillage/remplissage | 19 in. | 19 in. |
| Dérogation pour acrotère sans lisse intermédiaire | Hauteur min. 21 in. | Hauteur min. 21 in. |
La conception en Europe et au Royaume-Uni combine réglementation du bâtiment, normes temporaires et standards permanents. La principale différence avec l’Amérique du Nord est l’obligation de calculs environnementaux propres au site pour évaluer l’effet des forces aérodynamiques sur l’ancrage et le lestage.
Les garde-corps périphériques relèvent principalement de Part K, BS 6180:2011 et BS EN 1991-1-1 (Eurocode 1). BS EN ISO 14122-3 s’applique séparément aux plateformes de machines et accès aux installations techniques, et non aux rives générales des bâtiments.
Selon BS 6180:2011 et l’annexe nationale britannique, les zones de toiture à accès léger exigent 0,74 kN/m de charge horizontale. Les zones de rassemblement exigent 1,5 kN/m, les zones de foule 3,0 kN/m, et les remplissages 1,0 kN/m² de pression uniforme.
EN 13374 classe ces systèmes selon la pente :
Cette norme encadre strictement la fabrication, la conception et les essais des garde-corps permanents autoportants à contrepoids. Chaque installation doit disposer de calculs de vent spécifiques au site afin de déterminer le lest exact et d’empêcher le renversement ou le déplacement.
Les Construction (Design and Management) Regulations 2015 imposent la planification de la sécurité sur tout le cycle de vie. L’évaluation précoce détermine si une protection passive permanente ou une autre solution est nécessaire. Les concepteurs doivent justifier leur choix et privilégier la protection collective permanente.
Le vent est souvent l’action la plus sévère. Eurocode 1 Partie 1-4 impose des calculs tenant compte de la hauteur, de la localisation, de la topographie et de l’écran formé par l’acrotère. Les fabricants doivent fournir des calculs vérifiés.
| Spécification | OSHA (États-Unis) | Royaume-Uni/UE (permanent) |
|---|---|---|
| Hauteur minimale | 1 067 mm (42 in.) | 1 100 mm |
| Charge ponctuelle haute | 890 N (200 lbs) | 0,5 kN selon BS 6180 / Eurocode 1 |
| Charge linéaire répartie | Sans objet | 0,74 kN/m + 1,0 kN/m² sur remplissage |
| Écart maximal | Règle de sphère 100 mm en zone occupée | Espacement industriel 500 mm |
| Calcul au vent | Non exigé par OSHA | Exigé par BS 13700 / Eurocode 1 |
AS 1657:2018 fixe des règles strictes de conception, d’implantation et de certification pour passerelles, plateformes et garde-corps fixes sur les toitures commerciales et industrielles.
La section 5.3.1 exige une lisse haute à au moins 1 000 mm au-dessus de la surface de travail. Sur une surface inclinée ou à niveaux, la mesure se fait depuis le point d’appui le plus haut accessible.
Le système doit résister à 0,55 kN de charge ponctuelle sur la lisse ou les poteaux, avec une charge horizontale simultanée de 0,35 kN/m. La déformation est strictement limitée.
L’espacement doit empêcher une personne de passer sous la barrière. BS 6180 applique des ouvertures plus strictes dans les bâtiments occupés, dont la règle de sphère de 100 mm. Les barreaux verticaux sont espacés au maximum de 120 mm.
Une plinthe continue d’au moins 100 mm est obligatoire si :
Les immeubles modernes exigent une planification spatiale complète pour éviter les conflits entre garde-corps et équipements de maintenance de façade.
Les BMU et monorails nécessitent une enveloppe de fonctionnement libre. Un garde-corps trop proche peut heurter la machine, les contrepoids ou câbles. Les trajectoires et rayons de giration doivent être modélisés pour fixer le recul tout en maintenant la protection périphérique.
Les potences, supports et ancrages exigent des lignes de descente dégagées. Des tubes fixes peuvent gêner les câbles, provoquer de l’usure et imposer des angles non conformes. Des sections amovibles, portillons ou profils encastrés permettent le gréement puis rétablissent la protection passive.
Séparer les projets de garde-corps et d’accès aux façades entraîne interférences, modifications et non-conformités. Facade Access Solutions intègre BMU, potences, monorails et garde-corps permanents dans un écosystème de toiture sans conflit, assurant une mise en œuvre fluide et une conformité complète.
Avertissement : Les illustrations présentées sont fournies à titre indicatif uniquement et ne représentent pas des produits, des équipements ou des conditions réelles.
Contactez nos spécialistes pour découvrir la solution adaptée à votre bâtiment.
Demander un devisOSHA et IBC exigent 42 pouces (1 067 mm), ±3 pouces. Le Royaume-Uni et l’Europe exigent 1 100 mm. AS 1657:2018 exige 1 000 mm au-dessus de la surface de travail.
BS 13700:2021 et Eurocode 1 exigent des calculs spécifiques au site pour les systèmes autoportants. OSHA se concentre sur les charges statiques, comme 200 livres, sans exiger explicitement une modélisation locale du vent.
Lorsqu’un objet pourrait tomber sur des personnes ou des biens. OSHA exige au moins 3,5 pouces sans acrotère protecteur. AS 1657 exige 100 mm selon la présence d’un acrotère, la distance de 2 000 mm et l’évaluation des risques.
OSHA exige des inspections visuelles régulières. L’Australie impose une certification annuelle par un inspecteur qualifié. Une vérification structurelle annuelle et après les fortes tempêtes est recommandée mondialement.
Oui. L’IMC l’exige à moins de 10 pieds (3 048 mm) d’une rive non protégée et impose un dépassement d’au moins 30 pouces au-delà de l’équipement ou de la zone d’accès.
