Ein großer Teil der heutigen Gewerbe- und Hochhäuser wurde entworfen, bevor permanente Fassadenzugangssysteme gesetzlich vorgeschrieben wurden. Infolgedessen werden viele Gebäude nach wie vor ohne ein vorschriftsmäßiges Dachverankerungssystem betrieben, was eine grundlegende Lücke bei der sicheren Fassadeninstandhaltung darstellt.
Dies ist kein geringfügiges Versäumnis. Ohne ordnungsgemäß konzipierte Verankerungen können routinemäßige Reinigungs-, Inspektions- und Reparaturarbeiten entweder nicht sicher durchgeführt werden oder sind auf temporäre Zugangslösungen angewiesen, die ein höheres Risiko, uneinheitliche Konformität und erhöhte langfristige Kosten mit sich bringen.
Die weltweiten Normen für die Nachrüstung von Dachverankerungen zur Fassadeninstandhaltung unterscheiden sich je nach Anwendungsfall. Für Verankerungen zur persönlichen Absturzsicherung: EN 795 (Europa), OSHA 29 CFR 1910.140 (allgemeine Industrie in den USA), CAN/CSA-Z259.15 (Kanada), AS/NZS 1891.4 (Australien/Neuseeland). Für Verankerungen zur Befestigung von hängenden Arbeitsmitteln in BMU-/Davit-Systemen: OSHA 29 CFR 1910.66 Anhang C (USA), EN 1808 (Europa), CAN/CSA-Z271 (Kanada), AS/NZS 1418.13 (Australien/Neuseeland). Für Absturzsicherung während der Bauphase: OSHA 29 CFR 1926.502 (USA).
Die Nachrüstung von Dachankern erfordert ein klares Verständnis der wichtigsten Konstruktionsaspekte, der für bestehende Gebäude geeigneten Ankertypen und der Rolle eines Fassadenzugangs-Spezialisten bei der Bereitstellung eines konformen, voll funktionsfähigen Systems.
Viele vor den 1990er Jahren errichtete mittelhohe und hohe Gebäude wurden nicht unter Berücksichtigung permanenter Fassadenzugangssysteme entworfen. Verankerungssysteme waren in den ursprünglichen Spezifikationen selten enthalten, da die Fassadeninstandhaltung in der Regel durch temporäre oder manuelle Methoden erfolgte. Mit zunehmendem Alter der Gebäude steigt jedoch der Bedarf an regelmäßigen Inspektionen, Reinigungen und Reparaturen, wodurch die Grenzen dieser veralteten Ansätze deutlich werden.
Gleichzeitig sind internationale Normen präziser geworden und werden umfassender durchgesetzt. EN 795 in Europa, OSHA 29 CFR 1926.502 in den Vereinigten Staaten, CAN/CSA-Z91 in Kanada sowie AS/NZS 4488 in Australien und Neuseeland legen nun klare Anforderungen an Tragfähigkeiten, Sicherheitsfaktoren und Installationskriterien fest. Viele Märkte in Südostasien und im Nahen Osten passen ihre lokalen Vorschriften ebenfalls an diese Rahmenwerke an, wodurch die Kontrolle bestehender Gebäude verschärft wird.
Das Fehlen eines konformen Verankerungssystems hebt die Notwendigkeit der Fassadeninstandhaltung nicht auf. Stattdessen verlagert es die Last auf temporäre Zugangs-Lösungen, die höhere Sicherheitsrisiken, gestiegene Arbeitskosten und ein größeres Haftungsrisiko für Gebäudeeigentümer und -betreiber mit sich bringen.
Eine Nachrüstung von Dachverankerungen ist keine isolierte Installationsaufgabe. Es handelt sich um einen koordinierten Prozess, der Bauingenieurwesen, Systemdesign, Abdichtungsstrategie und die Planung des Fassadenzugangs miteinander verbindet. Jedes Element muss frühzeitig aufeinander abgestimmt werden, um sicherzustellen, dass die endgültige Lösung sowohl die gesetzlichen Anforderungen als auch die betrieblichen Bedürfnisse erfüllt.

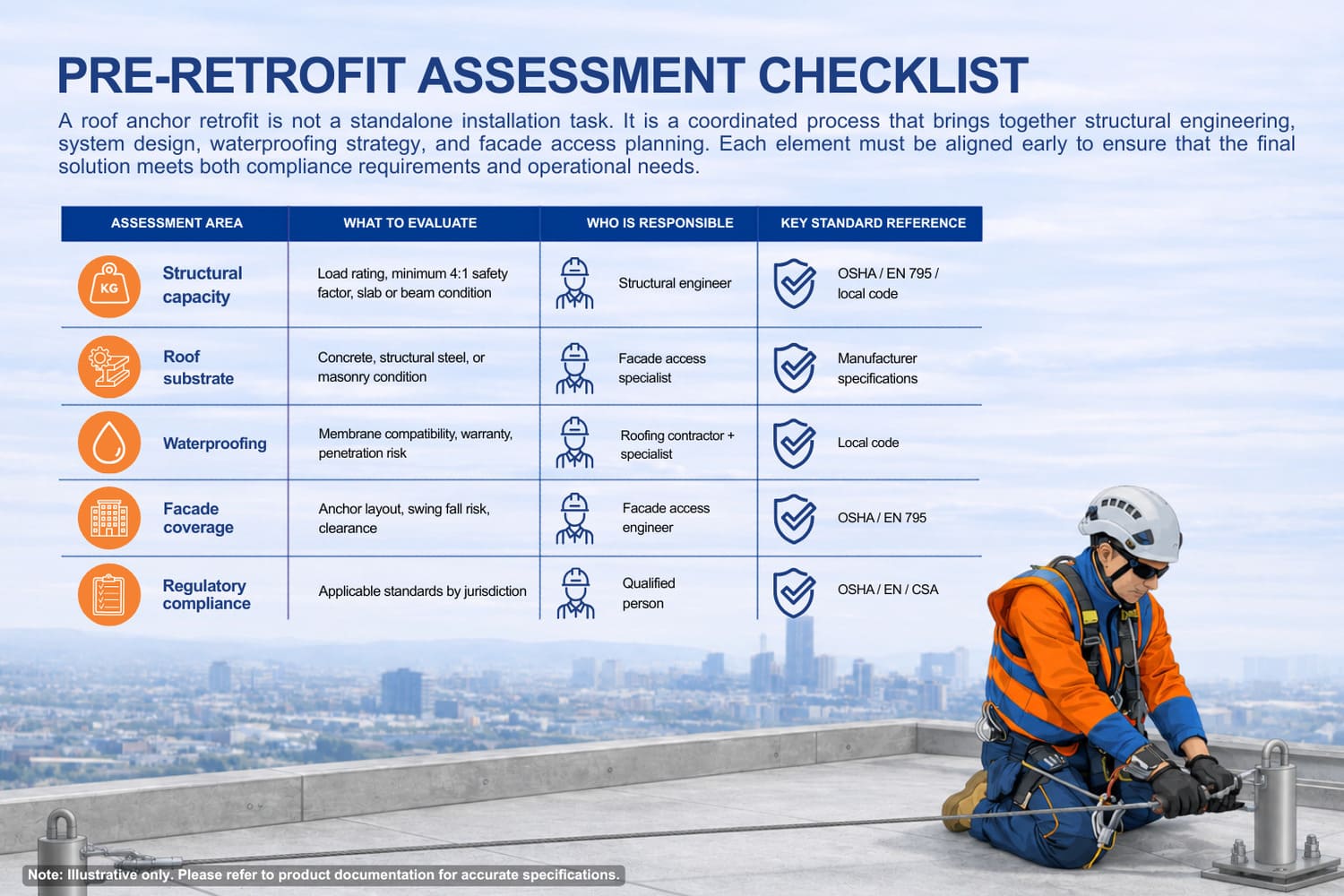

| Bewertungsbereich | Was ist zu bewerten | Wer ist verantwortlich | Wichtige Normenreferenz |
|---|---|---|---|
| Tragfähigkeit | Belastbarkeit, Sicherheitsfaktor mindestens 4:1, Zustand von Decken oder Trägern | Statiker | OSHA / EN 795 / örtliche Vorschriften |
| Dachuntergrund | Zustand von Beton, Baustahl oder Mauerwerk | Spezialist für Fassadenzugang | Herstellerspezifikationen |
| Abdichtung | Membrankompatibilität, Garantie, Durchdringungsrisiko | Dachdecker + Fachmann | Lokale Vorschriften |
| Fassadenabdeckung | Ankeranordnung, Sturzgefahr, Freiraum | Fassadenzugangsingenieur | OSHA / EN 795 |
| Einhaltung gesetzlicher Vorschriften | Geltende Normen nach Rechtsgebiet | Qualifizierte Person | OSHA / EN / CSA |
Der Nachrüstungsprozess beginnt mit einer statischen Prüfung. Bevor ein Anker spezifiziert oder installiert wird, muss ein qualifizierter Statiker bestätigen, dass das Gebäude den erforderlichen Lasten sicher standhalten kann. Dies ist eine allgemeine Anforderung in allen Rechtsordnungen.
Die Belastungskriterien für Verankerungen hängen vom Verwendungszweck der Verankerung ab. Verankerungen für hängende Ausrüstung gemäß OSHA 1910.66 müssen in jeder Richtung 5.000 lb halten. Verankerungsvorrichtungen nach EN 795 sind klassifiziert in die Typen A–E und werden mit 12–22 kN geprüft – ein Prüfverfahren mit Bestehen/Nichtbestehen, nicht nach dem 4:1-Sicherheitsfaktor. AS/NZS 1891.4 legt eine statische Einpunkt-Nennlast von 15 kN fest.
Wenn Klebeanker vorgeschlagen werden, sollte eine Zugprüfung in die Bewertungsphase einbezogen werden. Eine frühzeitige Berücksichtigung stellt sicher, dass die Leistungsfähigkeit vor Beginn der Installation validiert wird, und verhindert Verzögerungen während der Projektdurchführung.
Nach der statischen Überprüfung besteht der nächste Schritt darin, die geeignete Befestigungsmethode auf der Grundlage des Dachuntergrunds zu bestimmen. Bei Nachrüstungsprojekten sind die gängigsten Untergründe Stahlbeton, Baustahl und Mauerwerk.
Die Dicke der Deckenplatte, die Anordnung der Bewehrung, die Randabstände und die Betonfestigkeit beeinflussen die Auslegung der Anker. Klebeanker und nachträglich eingebaute Anker müssen gemäß ACI 318-19 Kapitel 17 (USA) oder EN 1992-4:2018 (Europa) ausgelegt und einer Zugprüfung unterzogen werden. Eine praktische Bodenstärke von ~150 mm ist üblich, doch die tatsächliche Mindeststärke muss vom Statiker für den jeweiligen Anker und Lastfall überprüft werden.
Die Abstimmung des Ankersystems auf den Untergrund ist entscheidend für die Gewährleistung der langfristigen Leistungsfähigkeit und der Einhaltung der Vorschriften.
Nachdem die Befestigungsstrategie festgelegt wurde, muss das Augenmerk auf das Dachabdichtungssystem gerichtet werden. Jede Durchdringung der Dachbahn muss ordnungsgemäß abgedichtet und versiegelt werden, um die langfristige Integrität zu gewährleisten. Dies erfordert eine enge Abstimmung zwischen dem Fassadenzugangsinstallateur und dem Dachdecker.
Wenn eine Dachgarantie besteht, muss die Installation im Voraus geprüft werden, um die Einhaltung der Herstelleranforderungen sicherzustellen. In vielen Fällen müssen zertifizierte Dachdecker die Wiederherstellung der Dachbahn vornehmen, um den Garantieschutz zu wahren.
Wo Durchdringungen nicht zulässig sind, bieten wandmontierte Anker eine zuverlässige Alternative, indem sie an der Brüstung oder der tragenden Wand befestigt werden. Bündig montierte Anker minimieren zudem Störungen, da sie bündig mit dem fertigen Dach abschließen und sowohl die optische Beeinträchtigung als auch Stolpergefahren reduzieren.
Sobald bauliche und installationstechnische Einschränkungen geklärt sind, muss die Anordnung der Verankerungen so geplant werden, dass eine vollständige Abdeckung der Fassade gewährleistet ist. Die Positionen der Verankerungen dürfen nicht allein nach baulichen Gesichtspunkten festgelegt werden. Sie müssen den betrieblichen Anforderungen der Fassadenwartung entsprechen.
Dazu gehört die Bewertung der Art der verwendeten Zugangsausrüstung, wie Ausleger, Davits, Hängebühnen oder Bootsmannstühle. Die Aufhängungsgeometrie muss sorgfältig geplant werden, und die Gefahr von Stürzen zwischen den Verankerungspunkten muss durch geeignete Abstände und Positionierung minimiert werden.
Bei Gebäuden, die eine Höhe von etwa 40 Metern (130 Fuß) überschreiten, müssen zudem intermittierende Stabilisierungsanker (ISAs) eingebaut werden. Diese Anker stabilisieren Hängebühnen während des Abstiegs und sind in den meisten Rechtsgebieten gesetzlich vorgeschrieben.
Eine effektive Planung der Fassadenabdeckung erfordert einen Fassadenzugangsingenieur, der sicherstellt, dass das System einen vollständigen und sicheren Zugang über die gesamte Gebäudehülle hinweg bietet.
Nachdem die wichtigsten Konstruktionsaspekte festgelegt wurden, besteht der nächste Schritt in der Auswahl des geeigneten Verankerungssystems. Nicht jeder Verankerungstyp ist für jedes Gebäude geeignet. Die richtige Lösung hängt von den Untergrundbedingungen, der Gebäudehöhe, der Zugangsmethode und den betrieblichen Einschränkungen auf Dachhöhe ab.
Auf dem Dach montierte Rückhaltanker sind nach wie vor die am häufigsten verwendete Lösung für die Fassadeninstandhaltung. Sie bieten sichere Befestigungspunkte für Hängebühnen, Ausleger und persönliche Absturzsicherungssysteme.
Bei Nachrüstungen werden diese Verankerungen je nach Bauwerk mit Einbaubolzen, Klebeankern oder durch Anschweißen an Stahl installiert. Die Standardhöhen liegen zwischen 12 und 24 Zoll über der fertigen Dachoberkante. Rückhaltanker sind so ausgelegt, dass sie in jeder Richtung 5.000 lb (22,2 kN) halten. Die Standardhöhen über dem fertigen Dach betragen 12–24 Zoll.
Wo eine Dachdurchdringung nicht möglich ist, bieten wandmontierte Rückhaltanker eine wirksame Alternative. Diese Systeme werden an Brüstungsmauern oder vertikalen Bauteilen befestigt, wodurch eine Beschädigung der Dachbahn vermieden wird.
Je nach Untergrund werden sie durch Einbetonieren, Kleben oder mit Durchgangsbolzen installiert. Trotz der unterschiedlichen Befestigungsmethoden behalten sie die gleiche Tragfähigkeit von 5.000 lb wie dachmontierte Anker bei, was sie zu einer praktischen Lösung für Gebäude mit geschützten oder garantierten Dachsystemen macht.
Bündig montierte Anker sind für Dächer konzipiert, bei denen Zugänglichkeit und Ästhetik im Vordergrund stehen. Da sie bündig mit der fertigen Dachoberfläche installiert werden, verringern sie die Stolpergefahr und sorgen für ein klares architektonisches Profil.
Sie erfüllen dieselben Belastungsanforderungen wie Standard-Rückhaltanker und können mit allen gängigen Nachrüstverfahren installiert werden. Dadurch eignen sie sich besonders für stark frequentierte Dächer oder Gebäude mit sichtbaren Dachflächen.
Intermittierende Stabilisierungsanker erfüllen eine andere Funktion als Rückhaltesysteme. Anstatt Aufhängevorrichtungen zu sichern, stabilisieren sie die Plattform während des Betriebs an der Fassade und verhindern so eine Bewegung nach außen.
Ihr Einsatz wird durch die Gebäudehöhe bestimmt. Bei Gebäuden mit einer Höhe von mehr als 130 ft (39,6 m) müssen intermittierende Stabilisierungsanker in Abständen von höchstens 50 ft (15 m) installiert werden, wobei der erste Anker innerhalb von 50 Fuß vom höchsten Rückhalt (OSHA 1910.66 Anhang C) positioniert sein.
Intermittierende Stabilisierungsanker müssen einer Belastung von 300 lb (1,33 kN) ohne bleibende Verformung und 600 lb (2,67 kN) ohne Versagen standhalten (OSHA 1910.66 Anhang C). ISAs widerstehen Plattformstabilisierungskräften (nach innen/außen), nicht jedoch mehraxialen Fallschutzlasten.
| Ankerart | Am besten geeignet für | Befestigungsmethoden | Tragfähigkeit | Höhe |
|---|---|---|---|---|
| Dachmontierte Rückhaltevorrichtung | Standard-Dachsysteme | Eingelassen, geklebt, geschweißt | 5.000 lbs | 12–24″ |
| Wandmontierte Befestigung | Keine Dachdurchdringung | Durchgangsbolzen, eingebettet | 5.000 lbs | N/A |
| Bündig montiert | Ästhetische Dächer / Dächer mit hohem Verkehrsaufkommen | Alle Methoden | 5.000 lbs | Bündig |
| ISA | Stabilisierung von Hochhäusern | Eingebohrt, eingegossen | 600 lbs | Gemäß Vorschriften |
Eine Nachrüstung von Dachankern, die nicht von einem Spezialisten für Fassadenzugang koordiniert wird, birgt erhebliche Risiken. Dazu gehören die Nichteinhaltung geltender Normen, unvollständige Fassadenabdeckung, bauliche Probleme und die potenzielle Unmöglichkeit, Wartungsarbeiten sicher durchzuführen.
Anker für die Fassadenwartung sind nicht mit allgemeiner Absturzsicherungsausrüstung austauschbar. Sie müssen als Teil eines kompletten Systems konzipiert sein, in die daran befestigten Arbeitsmittel integriert sein und den baulichen und betrieblichen Anforderungen des Gebäudes entsprechen.
Facade Access Solutions unterstützt Nachrüstungsprojekte durch seine integrierten Planungsdienstleistungen, gestützt auf mehr als 16.000 weltweit installierte Systeme und eine Präsenz an 39 Standorten. Zu seinen Referenzen zählen komplexe Hochhausprojekte wie der Burj Khalifa, Merdeka 118 und der Shanghai Tower.
Von der Koordination der statischen Begutachtung und der Planung der Verankerungsanordnung bis hin zur Installation, Belastungsprüfung und laufenden Inspektionsdienstleistungen wird der gesamte Projektlebenszyklus abgedeckt. Dies stellt sicher, dass Nachrüstsysteme nicht nur den Vorschriften entsprechen, sondern auch für die langfristige Fassadeninstandhaltung voll funktionsfähig sind.
Für projektspezifische Beratung wenden Sie sich bitte an Facade Access Solutions, um Ihre Nachrüstungsanforderungen zu besprechen.
Sprechen Sie mit unseren Spezialisten, um die passende Lösung für Ihr Gebäude zu finden.
Fordern Sie ein Angebot anWenn ein Gebäude nicht über ein normkonformes Verankerungssystem verfügt, ist in der Regel eine Nachrüstung erforderlich, um eine sichere Fassadeninstandhaltung zu ermöglichen und die gesetzlichen Anforderungen zu erfüllen.
Ein qualifizierter Ingenieur bewertet die Tragfähigkeit, die Materialfestigkeit und die Ankerplatzierung, um sicherzustellen, dass die Konstruktion die erforderlichen Lasten sicher tragen kann.
Rückhaltanker sichern Aufhängungssysteme, während ISAs Plattformen während des Betriebs stabilisieren. Beide erfüllen eine unterschiedliche und wesentliche Funktion.
Eine ordnungsgemäße Installation umfasst Abdeckungen und Abdichtungen, um die Wasserdichtigkeit zu gewährleisten. Alternative Verankerungstypen können zudem die Notwendigkeit von Dachdurchbrüchen beseitigen.
Zu den geltenden Normen gehören EN 795, OSHA-Vorschriften, CAN/CSA-Z91 und AS/NZS 4488, je nach Projektstandort.
