当今大部分商业建筑和高层建筑的设计，都早于永久性外墙作业系统成为法规强制要求之前。因此，许多物业至今仍未配备符合规范的屋顶锚固系统，这导致外墙安全维护能力存在根本性缺口。
这绝非微不足道的疏漏。若缺乏设计合理的锚点，日常清洁、检查和维修工作要么无法安全进行，要么只能依赖临时性作业方案——这不仅会带来更高风险、合规性不一，还会增加长期成本。
针对外墙维护的屋顶锚点改造，全球标准因具体应用场景而异。对于个人防坠落锚点：EN 795（欧洲）、OSHA 29 CFR 1910.140（美国通用工业）、CAN/CSA-Z259.15（加拿大）、AS/NZS 1891.4（澳大利亚/新西兰）。针对 BMU/吊臂系统中使用的悬挂设备系留锚点：OSHA 29 CFR 1910.66 附录 C（美国）、EN 1808（欧洲）、CAN/CSA-Z271（加拿大）、AS/NZS 1418.13（澳大利亚/新西兰）。针对施工阶段的防坠落保护：OSHA 29 CFR 1926.502（美国）。
屋顶锚点的改造需要对关键设计考量、适合现有建筑的锚点类型，以及幕墙通道专家在交付符合规范且功能完备的系统中所扮演的角色有清晰的理解。
许多 1990 年代前建造的中高层建筑在设计时并未考虑永久性外墙作业系统。由于外墙维护通常通过临时或人工方法解决，锚点系统很少被纳入原始规范。然而，随着建筑老化，对定期检查、清洁和维修的需求日益增加，这些过时方法的局限性也随之显现。
与此同时，国际标准已日趋明确并得到广泛执行。欧洲的 EN 795、美国的 OSHA 29 CFR 1926.502、加拿大的 CAN/CSA-Z91，以及澳大利亚和新西兰的 AS/NZS 4488，如今都对载荷等级、安全系数和安装标准制定了明确的要求。东南亚和中东的许多市场也在将当地法规与这些框架接轨，从而加强对现有建筑的审查。
缺乏符合规范的锚固系统并不会免除外墙维护的要求。相反，这将责任转移到了临时通行方案上，从而带来更高的安全风险、增加的人工成本，以及建筑业主和运营商更大的法律责任风险。

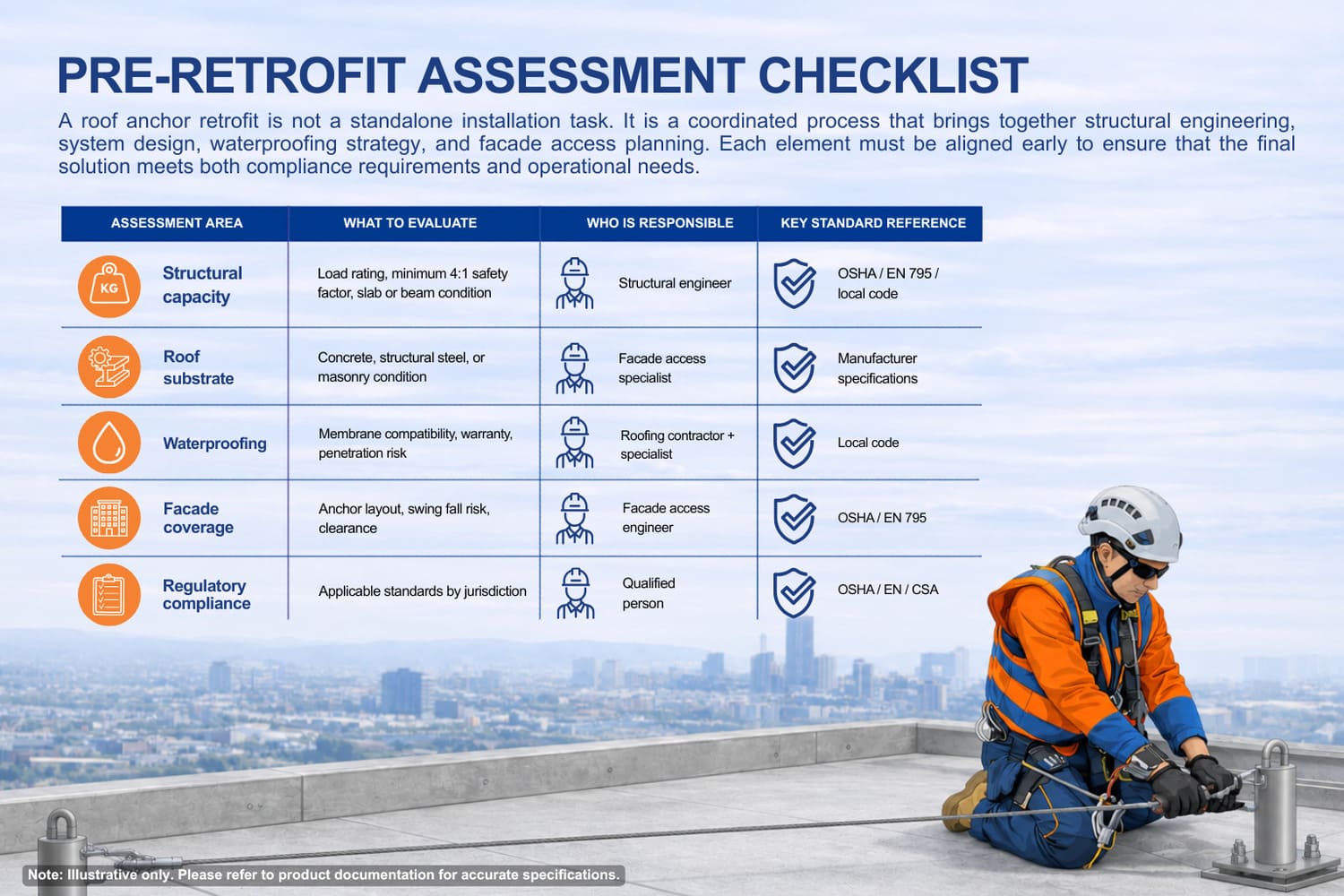

屋顶锚固改造并非一项孤立的安装任务。这是一个协调过程，需整合结构工程、系统设计、防水策略及外墙通行规划。各环节必须在早期就达成一致，以确保最终方案既符合合规要求，又能满足运营需求。
| 评估范围 | 评估内容 | 责任方 | 关键标准参考 |
|---|---|---|---|
| 结构承载能力 | 荷载等级、最小 4:1 安全系数、楼板或梁的状况 | 结构工程师 | OSHA / EN 795 / 当地规范 |
| 屋顶基层 | 混凝土、结构钢或砌体状况 | 外墙作业专家 | 制造商规格 |
| 防水 | 膜材兼容性、保修、穿透风险 | 屋顶承包商 + 专家 | 当地规范 |
| 幕墙覆盖范围 | 锚点布局、摆动坠落风险、净空 | 外墙作业工程师 | OSHA / EN 795 |
| 法规合规性 | 各管辖区的适用标准 | 合格人员 | OSHA / EN / CSA |
改造过程始于结构评估。在指定或安装任何锚固件之前，合格的结构工程师必须确认建筑物能够安全承受所需的荷载。这是所有管辖区域的通用要求。
锚固件的荷载标准取决于其用途。根据 OSHA 1910.66 标准，悬挂设备的拉索必须在任何方向上承受 5,000 磅的荷载。EN 795 锚固装置分为 A–E 型，并需在 12–22 kN 下进行验证测试——这采用的是通过/不通过的验证载荷制度，而非 4:1 安全系数的方法。AS/NZS 1891.4 规定了 15 kN 的单点静态额定值。
若计划采用粘合锚固件，应将拉拔试验纳入评估阶段。尽早处理此问题可确保在安装开始前验证性能，并避免项目执行期间出现延误。
完成结构验证后，下一步是根据屋面基层确定合适的安装方案。在改造项目中，最常见的基层包括钢筋混凝土、结构钢和砌体。
楼板厚度、钢筋布置、边缘距离和混凝土强度都会影响锚固件的设计。粘结式和后安装式锚固件必须按照 ACI 318-19 第 17 章（美国）或 EN 1992-4:2018（欧洲）进行设计并进行拔出试验。实际楼板厚度通常约为 150 毫米，但具体锚固件和荷载工况下的最小厚度必须由结构工程师进行验证。
将锚固系统与基材相匹配对于确保长期性能和合规性至关重要。
确定安装方案后，必须将注意力转向屋顶的防水系统。任何穿透屋面防水膜的部位都必须进行适当的泛水处理和密封，以保持长期的完整性。这需要幕墙通道安装人员与屋面承包商之间密切配合。
若屋面享有保修，必须提前审查安装方案，以确认符合制造商的要求。在许多情况下，必须由认证的屋面承包商完成防水膜的修复工作，以维持保修范围。
若不允许穿透屋面，壁挂式锚固件通过固定在女儿墙或结构墙上，可提供可靠的替代方案。嵌入式锚固件也能最大限度地减少干扰，其表面与屋面饰面齐平，既降低了视觉影响，又减少了绊倒风险。
在解决结构和安装限制后，必须通过工程设计确定锚固点布局，以确保幕墙全面覆盖。锚固点位置不能仅由结构便利性决定，必须符合幕墙维护的操作要求。
这包括评估所使用的登高设备类型，例如支腿式升降机、吊臂、悬挂式工作平台或船长椅。悬挂几何结构必须经过精心规划，并通过合理的间距和定位来降低锚点之间的摆动坠落风险。
对于高度超过约 40 米（130 英尺）的建筑，还必须采用间歇式稳定锚点（ISAs）。这些锚点在下降过程中稳定悬挂式工作平台，且在大多数管辖区域均被法规强制要求。
有效的幕墙覆盖规划需要幕墙通行工程师参与，以确保系统能在建筑围护结构上提供全面且安全的通行路径。
在确定了关键设计考虑因素后，下一步是选择合适的锚固系统。并非每种锚固类型都适用于所有建筑。正确的解决方案取决于基底条件、建筑高度、通行方式以及屋顶层的操作限制。
屋顶安装式拉回锚点仍是外墙维护中最广泛使用的解决方案。它们为悬挂式工作平台、外伸支腿及个人防坠落系统提供了安全的连接点。
在改造项目中，根据建筑结构的不同，这些锚固件可通过预埋螺栓、粘合锚固或焊接钢结构等方式安装。标准安装高度通常位于屋面完成面以上 12 至 24 英寸处。拉回锚的设计承重能力为 5,000 磅（22.2 kN），且在任何方向均可承受该载荷。距屋顶面标准高度为 12–24 英寸。
当无法穿透屋顶时，壁挂式拉回锚固件提供了一种有效的替代方案。这些系统固定在女儿墙或垂直结构构件上，避免了对屋顶防水层的破坏。
根据基材的不同，它们采用嵌入式、粘合式或穿孔螺栓式方法进行安装。尽管安装方法不同，但它们与屋顶安装锚固件一样，具有 5,000 磅的额定载荷，是受保护或有保修的屋顶系统的实用解决方案。
嵌入式锚固件专为将可达性和美观性作为关键考量因素的屋顶而设计。其安装面与屋顶饰面齐平，既能降低绊倒风险，又能保持整洁的建筑轮廓。
它们满足与标准拉回锚点相同的荷载要求，并可通过所有常见的改造方法进行安装。这使得它们特别适用于人流量大的屋顶或屋顶环境可见的建筑物。
间歇式稳定锚与拉回系统具有不同的功能。它们并非用于固定悬挂设备，而是通过在作业过程中将平台固定在建筑立面上，防止其向外移动。
其使用取决于建筑高度。对于高度超过 130 英尺（39.6 米）的建筑，必须以不超过 50 英尺（15 米）的间隔安装间歇式稳定锚点，且首个锚点必须位于 50 英尺范围内（OSHA 1910.66 附录 C）。
间歇式稳定锚点必须能够承受 300 磅（1.33 千牛）的载荷而不产生永久变形，并能承受 600 磅（2.67 千牛）的载荷而不发生失效（OSHA 1910.66 附录 C）。间歇式稳定锚点用于抵抗平台稳定力（向内/向外），而非多轴向防坠落载荷。
| 锚点类型 | 最佳适用场景 | 安装方法 | 额定载荷 | 高度 |
|---|---|---|---|---|
| 屋顶固定式拉杆 | 标准屋顶系统 | 嵌入式、粘合式、焊接式 | 5,000 磅 | 12–24 英寸 |
| 壁挂式拉杆 | 无需穿透屋顶 | 穿孔螺栓、嵌入式 | 5,000 磅 | N/A |
| 嵌入式安装 | 美观型 / 高人流量屋顶 | 所有安装方式 | 5,000 磅 | 齐平 |
| ISA | 高层建筑加固 | 钻孔预埋、浇筑预埋 | 600 磅 | 符合规范 |
若未由外墙作业专家统筹协调的屋顶锚点改造工程，将带来重大风险。这包括不符合相关标准、外墙覆盖范围不完整、结构问题，以及可能无法安全地进行维护作业。
外墙维护锚点不能与通用防坠落设备互换使用。它们必须作为完整系统的一部分进行设计，与将通过其运行的悬挂设备集成，并符合建筑物的结构和运营要求。
Facade Access Solutions 通过其集成设计服务为改造项目提供支持，该服务依托全球已安装的 16,000 多个系统以及遍布 39 个地区的业务网络。其经验涵盖哈利法塔、默德卡 118 大厦和上海中心大厦等复杂的高层项目。
从结构评估协调和锚固布局设计，到安装、荷载测试及持续的检查服务，我们覆盖项目的整个生命周期。这确保了改造系统不仅符合规范，还能为长期的外立面维护提供全面的功能支持。
如需针对具体项目的指导，请联系 Facade Access Solutions 讨论您的改造需求。
如果建筑未配备符合规范的锚固系统，通常需要进行改造，以确保立面维护的安全性并满足监管要求。
由合格工程师评估承载能力、材料强度及锚固位置，以确保结构能安全承受所需荷载。
拉回锚用于固定悬挂系统，而 ISA 则在运行期间稳定平台。二者各自发挥着独特且至关重要的作用。
正确的安装包括安装防水板和密封处理，以保持防水性能。此外，选择其他类型的锚点也可避免穿透屋顶。
适用标准包括 EN 795、OSHA 法规、CAN/CSA-Z91 以及 AS/NZS 4488，具体取决于项目所在地。
