Een groot deel van de huidige commerciële en hoge gebouwen is ontworpen voordat permanente geveltoegangssystemen wettelijk verplicht werden. Daardoor zijn er nog steeds veel panden in gebruik zonder een conform dakverankeringssysteem, wat een fundamentele lacune vormt in de mogelijkheden voor veilig gevelonderhoud.
Dit is geen onbelangrijke omissie. Zonder goed ontworpen verankeringen kunnen routinematige reiniging, inspectie en reparatie niet veilig worden uitgevoerd of zijn men aangewezen op tijdelijke toegangsoplossingen die een hoger risico, inconsistente naleving en hogere kosten op de lange termijn met zich meebrengen.
Wereldwijde normen voor het achteraf aanbrengen van dakverankeringen voor gevelonderhoud verschillen per toepassing. Voor persoonlijke valbeveiligingsverankeringen: EN 795 (Europa), OSHA 29 CFR 1910.140 (algemene industrie VS), CAN/CSA-Z259.15 (Canada), AS/NZS 1891.4 (Australië/Nieuw-Zeeland). Voor verankeringspunten voor hangende apparatuur die worden gebruikt in BMU-/davit-systemen: OSHA 29 CFR 1910.66 Bijlage C (VS), EN 1808 (Europa), CAN/CSA-Z271 (Canada), AS/NZS 1418.13 (Australië/Nieuw-Zeeland). Voor valbeveiliging tijdens de bouwfase: OSHA 29 CFR 1926.502 (VS).
Het achteraf aanbrengen van dakankers vereist een duidelijk begrip van belangrijke ontwerpoverwegingen, de ankertypes die geschikt zijn voor bestaande gebouwen en de rol van een specialist in geveltoegang bij het leveren van een conform, volledig functioneel systeem.
Veel middelhoge en hoge gebouwen die vóór de jaren 90 zijn gebouwd, zijn niet ontworpen met het oog op permanente geveltoegangssystemen. Verankeringssystemen waren zelden opgenomen in de oorspronkelijke specificaties, aangezien gevelonderhoud doorgaans werd uitgevoerd met tijdelijke of handmatige methoden. Naarmate gebouwen verouderen, neemt de behoefte aan regelmatige inspectie, reiniging en reparatie echter toe, waardoor de beperkingen van deze verouderde benaderingen aan het licht komen.
Tegelijkertijd zijn internationale normen duidelijker geworden en worden ze op grotere schaal gehandhaafd. EN 795 in Europa, OSHA 29 CFR 1926.502 in de Verenigde Staten, CAN/CSA-Z91 in Canada en AS/NZS 4488 in Australië en Nieuw-Zeeland stellen nu duidelijke eisen aan belastingswaarden, veiligheidsfactoren en installatiecriteria. Veel markten in Zuidoost-Azië en het Midden-Oosten stemmen hun lokale regelgeving ook af op deze kaders, waardoor bestaande gebouwen steeds kritischer worden bekeken.
Het ontbreken van een conform verankeringssysteem neemt de noodzaak van gevelonderhoud niet weg. In plaats daarvan verschuift de last naar tijdelijke toegangsoplossingen die hogere veiligheidsrisico’s, hogere arbeidskosten en een grotere aansprakelijkheidsrisico’s met zich meebrengen voor gebouweigenaren en -exploitanten.

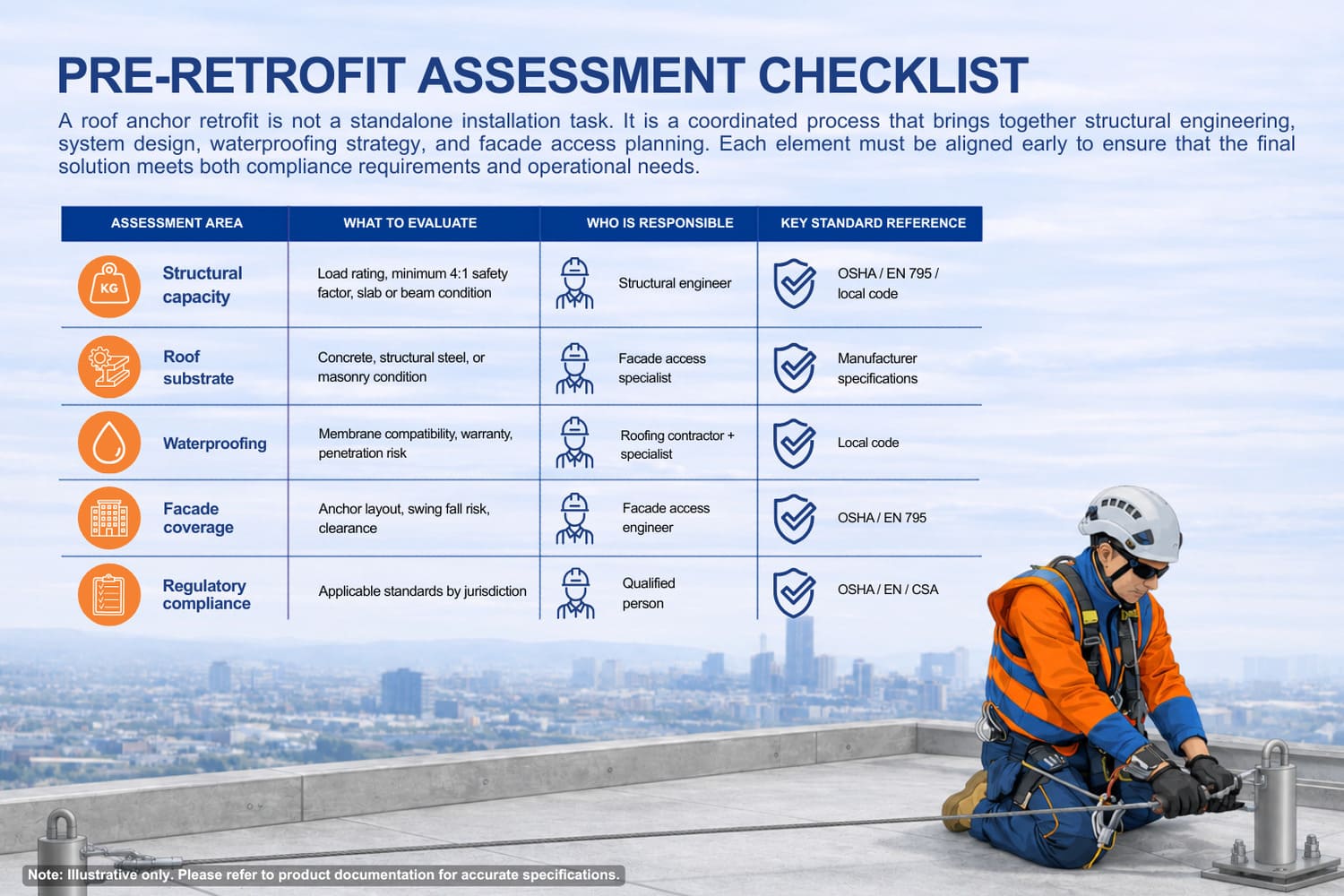

Een renovatie van dakverankeringen is geen op zichzelf staande installatietaak. Het is een gecoördineerd proces waarin bouwtechniek, systeemontwerp, waterdichtingsstrategie en planning van de geveltoegang samenkomen. Elk element moet in een vroeg stadium op elkaar worden afgestemd om ervoor te zorgen dat de uiteindelijke oplossing zowel aan de wettelijke vereisten als aan de operationele behoeften voldoet.
| Beoordelingsgebied | Wat moet worden geëvalueerd | Wie is verantwoordelijk | Belangrijkste normreferentie |
|---|---|---|---|
| Structurele capaciteit | Belastingscapaciteit, minimale veiligheidsfactor van 4:1, toestand van de vloerplaat of balk | Constructeur | OSHA / EN 795 / lokale voorschriften |
| Toestand van de dakondergrond | Toestand van beton, constructiestaal of metselwerk | Specialist in geveltoegang | Specificaties van de fabrikant |
| Waterdichting | Compatibiliteit van het membraan, garantie, risico op penetratie | Dakdekker + specialist | Lokale voorschriften |
| Gevelbedekking | Ankerindeling, risico op vallen, vrije ruimte | Geveltoegangsingenieur | OSHA / EN 795 |
| Naleving van regelgeving | Toepasselijke normen per rechtsgebied | Gekwalificeerd persoon | OSHA / EN / CSA |
Het renovatieproces begint met een structurele beoordeling. Voordat er een anker wordt gespecificeerd of geïnstalleerd, moet een gekwalificeerde bouwkundig ingenieur bevestigen dat het gebouw de vereiste belastingen veilig kan weerstaan. Dit is een universele vereiste in alle rechtsgebieden.
De belastingcriteria voor ankers zijn afhankelijk van het doel van het anker. Bevestigingspunten voor hangende apparatuur volgens OSHA 1910.66 moeten 5.000 lb in elke richting kunnen dragen. EN 795-ankerapparaten zijn geclassificeerd in type A–E en worden getest bij 12–22 kN – een goedgekeurd/afgekeurd testregime, geen 4:1 veiligheidsfactor. AS/NZS 1891.4 specificeert een statische belasting van 15 kN op één punt.
Wanneer lijmankers worden voorgesteld, moet trektesten worden opgenomen in de beoordelingsfase. Door dit in een vroeg stadium aan te pakken, wordt gegarandeerd dat de prestaties zijn gevalideerd voordat de installatie begint en worden vertragingen tijdens de projectuitvoering voorkomen.
Na de structurele verificatie is de volgende stap het bepalen van de juiste bevestigingsmethode op basis van de dakondergrond. Bij renovatieprojecten zijn de meest voorkomende ondergronden gewapend beton, constructiestaal en metselwerk.
De dikte van de vloerplaat, de plaatsing van de wapening, de randafstanden en de betonsterkte zijn allemaal van invloed op het ontwerp van de ankers. Lijm- en achteraf aangebrachte ankers moeten worden ontworpen en getest op uittrekweerstand volgens ACI 318-19 Hoofdstuk 17 (VS) of EN 1992-4:2018 (Europa). Een praktische vloerdikte van ~150 mm is gebruikelijk, maar de werkelijke minimale dikte moet door de bouwkundig ingenieur worden gecontroleerd voor het specifieke anker en het specifieke belastingsscenario.
Het afstemmen van het ankersysteem op de ondergrond is cruciaal voor het waarborgen van prestaties op lange termijn en naleving van de voorschriften.
Nu de montagestrategie is vastgesteld, moet de aandacht worden verlegd naar het waterdichtingssysteem van het dak. Elke doorvoering van het dakmembraan moet op de juiste wijze worden afgedicht om de integriteit op lange termijn te behouden. Dit vereist nauwe samenwerking tussen de installateur van de geveltoegang en de dakdekker.
Als er een dakgarantie geldt, moet de installatie vooraf worden beoordeeld om te controleren of deze voldoet aan de eisen van de fabrikant. In veel gevallen moeten gecertificeerde dakdekkers het membraan herstellen om de garantiedekking te behouden.
Waar doorboring niet acceptabel is, bieden wandankers een betrouwbaar alternatief door bevestiging aan de borstwering of de dragende muur. Verzonken ankers minimaliseren ook de verstoring, omdat ze gelijk liggen met het afgewerkte dak en zowel de visuele impact als het struikelgevaar verminderen.
Zodra structurele en installatiebeperkingen zijn aangepakt, moet de indeling van de ankers worden ontworpen om volledige geveldekking te garanderen. De posities van de ankers kunnen niet uitsluitend worden bepaald op basis van structureel gemak. Ze moeten aansluiten bij de operationele vereisten voor gevelonderhoud.
Dit omvat het evalueren van het type toegangsapparatuur dat wordt gebruikt, zoals stempels, davits, hangende platforms of bosun’s stoelen. De geometrie van de ophanging moet zorgvuldig worden gepland en het risico op vallen tussen ankerpunten moet worden beperkt door de juiste afstanden en positionering.
Voor gebouwen hoger dan ongeveer 40 meter (130 voet), moeten ook Intermittent Stabilization Anchors (ISA’s) worden ingebouwd. Deze ankers stabiliseren hangende platforms tijdens het afdalen en zijn in de meeste rechtsgebieden wettelijk verplicht.
Voor een effectieve planning van de gevelbedekking is een geveltoegangsingenieur nodig, die ervoor zorgt dat het systeem volledige en veilige toegang biedt over de gehele gebouwschil.
Nu de belangrijkste ontwerpoverwegingen zijn vastgesteld, is de volgende stap het selecteren van het juiste verankeringssysteem. Niet elk type anker is geschikt voor elk gebouw. De juiste oplossing hangt af van de toestand van de ondergrond, de hoogte van het gebouw, de toegangsmethode en de operationele beperkingen op dakniveau.
Op het dak gemonteerde terugtrekankers blijven de meest gebruikte oplossing voor gevelonderhoud. Ze bieden veilige bevestigingspunten voor hangende platforms, steunpoten en persoonlijke valbeveiligingssystemen.
Bij renovatieprojecten worden deze ankers geïnstalleerd met behulp van ingebedde bouten, lijmankers of lasverbindingen met staal, afhankelijk van de constructie. De standaardhoogtes variëren van 12 tot 24 inch boven het afgewerkte dakniveau. Tieback-ankers zijn ontworpen om 5.000 lb (22,2 kN) in elke richting te dragen. Standaardhoogtes boven het afgewerkte dak zijn 12–24 inch.
Waar dakdoorboring niet haalbaar is, bieden aan de muur gemonteerde tieback-ankers een effectief alternatief. Deze systemen worden bevestigd aan borstweringen of verticale constructie-elementen, waardoor verstoring van de dakbedekking wordt voorkomen.
Ze worden geïnstalleerd met behulp van inbouw-, lijm- of doorvoerboutmethoden, afhankelijk van de ondergrond. Ondanks de verschillende montagewijzen behouden ze hetzelfde draagvermogen van 5.000 lb als dakverankeringen, waardoor ze een praktische oplossing zijn voor gebouwen met beschermde of gegarandeerde daksystemen.
Verzonken ankers zijn ontworpen voor daken waar toegankelijkheid en esthetiek belangrijke overwegingen zijn. Ze worden op hetzelfde niveau als het afgewerkte dakoppervlak geïnstalleerd, waardoor ze struikelgevaar verminderen en een strak architectonisch profiel behouden.
Ze voldoen aan dezelfde belastingseisen als standaard terugtrekankers en kunnen met alle gangbare renovatiemethoden worden geïnstalleerd. Dit maakt ze bijzonder geschikt voor drukbezochte daken of gebouwen met zichtbare dakomgevingen.
Intermittent Stabilization Anchors hebben een andere functie dan tieback-systemen. In plaats van ophangapparatuur vast te zetten, stabiliseren ze het platform tegen de gevel tijdens het gebruik, waardoor naar buiten gerichte bewegingen worden voorkomen.
Het gebruik ervan wordt bepaald door de hoogte van het gebouw. Bij gebouwen hoger dan 130 ft (39,6 m) moeten intermitterende stabilisatieankers worden geïnstalleerd met tussenafstanden van maximaal 50 ft (15 m), waarbij het eerste anker zich binnen 50 ft van de hoogste terugtrekbevestiging bevindt (OSHA 1910.66 Bijlage C).
Intermittente stabilisatieankers moeten 300 lb (1,33 kN) weerstaan zonder blijvende vervorming en 600 lb (2,67 kN) zonder te breken (OSHA 1910.66 App C). ISA’s weerstaan platformstabilisatiekrachten (naar binnen/naar buiten), geen multi-axiale valbeveiligingsbelastingen.
| Type anker | Meest geschikt voor | Bevestigingsmethoden | Belastingscapaciteit | Hoogte |
|---|---|---|---|---|
| Op het dak gemonteerde bevestiging | Standaard systemen voor dakmontage | Ingebed, zelfklevend, gelast | 5.000 lbs | 12–24″ |
| Wandgemonteerde bevestiging | Geen dakdoorboring | Doorlopende bout, ingebed | 5.000 lbs | N.v.t. |
| Verzonken gemonteerd | Esthetische / drukbezochte daken | Alle methoden | 5.000 lbs | Vlak |
| ISA | Stabilisatie van hoge gebouwen | Inboren, ingieten | 600 lbs | Volgens de voorschriften |
Een renovatie van dakverankeringen die niet wordt gecoördineerd door een specialist in geveltoegang brengt aanzienlijke risico’s met zich mee. Dit omvat het niet naleven van de geldende normen, onvolledige geveldekking, structurele problemen en het mogelijk niet veilig kunnen uitvoeren van onderhoudswerkzaamheden.
Ankers voor gevelonderhoud zijn niet uitwisselbaar met algemene valbeveiligingsmaterialen. Ze moeten worden ontworpen als onderdeel van een compleet systeem, geïntegreerd met de hangende apparatuur die ermee zal werken en afgestemd op de structurele en operationele vereisten van het gebouw.
Facade Access Solutions ondersteunt renovatieprojecten via zijn geïntegreerde ontwerpdiensten, gesteund door meer dan 16.000 wereldwijd geïnstalleerde systemen en een aanwezigheid op 39 locaties. Het bedrijf heeft ervaring met complexe hoogbouwprojecten zoals de Burj Khalifa, Merdeka 118 en de Shanghai Tower.
Van de coördinatie van structurele beoordelingen en het ontwerp van de verankeringsindeling tot de installatie, belastingstests en doorlopende inspectiediensten: de volledige projectcyclus wordt gedekt. Dit zorgt ervoor dat renovatieoplossingen niet alleen aan de voorschriften voldoen, maar ook volledig functioneel zijn voor gevelonderhoud op de lange termijn.
Neem voor projectspecifiek advies contact op met Facade Access Solutions om uw renovatiebehoeften te bespreken.
Neem contact op met onze specialisten om de juiste oplossing voor uw gebouw te ontdekken.
Vraag een offerte aanAls een gebouw geen conform verankeringssysteem heeft, is renovatie doorgaans vereist om veilig gevelonderhoud mogelijk te maken en te voldoen aan wettelijke vereisten.
Een gekwalificeerde ingenieur beoordeelt de draagkracht, de materiaalsterkte en de plaatsing van de ankers om ervoor te zorgen dat de constructie de vereiste belastingen veilig kan dragen.
Tieback-ankers zekeren ophangsystemen, terwijl ISA’s platforms tijdens het gebruik stabiliseren. Elk vervult een afzonderlijke en essentiële functie.
Bij een correcte installatie worden afdichtingsstroken en kit gebruikt om de waterdichtheid te behouden. Alternatieve verankeringsmethoden maken het doorboren van het dak ook overbodig.
Toepasselijke normen zijn onder andere EN 795, OSHA-voorschriften, CAN/CSA-Z91 en AS/NZS 4488, afhankelijk van de projectlocatie.
