Sebagian besar bangunan komersial dan bertingkat tinggi saat ini dirancang sebelum sistem akses fasad permanen menjadi persyaratan yang diatur. Akibatnya, banyak properti masih beroperasi tanpa sistem jangkar atap yang sesuai, sehingga menimbulkan kesenjangan mendasar dalam kemampuan pemeliharaan fasad yang aman.
Ini bukanlah kelalaian yang sepele. Tanpa jangkar yang dirancang dengan benar, pembersihan rutin, inspeksi, dan perbaikan tidak dapat dilakukan dengan aman atau harus bergantung pada solusi akses sementara yang menimbulkan risiko lebih tinggi, kepatuhan yang tidak konsisten, dan peningkatan biaya jangka panjang.
Standar global yang mengatur retrofit jangkar atap untuk pemeliharaan fasad berbeda-beda sesuai dengan kasus penggunaannya. Untuk jangkar perlindungan jatuh pribadi: EN 795 (Eropa), OSHA 29 CFR 1910.140 (industri umum AS), CAN/CSA-Z259.15 (Kanada), AS/NZS 1891.4 (Australia/Selandia Baru). Untuk jangkar pengikat peralatan gantung yang digunakan dalam sistem BMU/davit: OSHA 29 CFR 1910.66 Lampiran C (AS), EN 1808 (Eropa), CAN/CSA-Z271 (Kanada), AS/NZS 1418.13 (Australia/Selandia Baru). Untuk perlindungan jatuh pada fase konstruksi: OSHA 29 CFR 1926.502 (AS).
Pemasangan ulang titik jangkar atap memerlukan pemahaman yang jelas mengenai pertimbangan desain utama, jenis titik jangkar yang sesuai untuk bangunan yang sudah ada, serta peran spesialis akses fasad dalam menyediakan sistem yang sesuai peraturan dan berfungsi sepenuhnya.
Banyak bangunan bertingkat menengah dan tinggi yang dibangun sebelum tahun 1990-an tidak dirancang dengan mempertimbangkan sistem akses fasad permanen. Sistem jangkar jarang dimasukkan dalam spesifikasi asli, karena pemeliharaan fasad biasanya dilakukan melalui metode sementara atau manual. Namun, seiring bertambahnya usia bangunan, kebutuhan akan inspeksi, pembersihan, dan perbaikan rutin semakin meningkat, sehingga memperlihatkan keterbatasan dari pendekatan usang ini.
Pada saat yang sama, standar internasional telah menjadi lebih jelas dan diterapkan secara luas. EN 795 di Eropa, OSHA 29 CFR 1926.502 di Amerika Serikat, CAN/CSA-Z91 di Kanada, serta AS/NZS 4488 di Australia dan Selandia Baru kini menetapkan persyaratan yang jelas terkait kapasitas beban, faktor keamanan, dan kriteria pemasangan. Banyak pasar di Asia Tenggara dan Timur Tengah juga menyelaraskan peraturan lokal dengan kerangka kerja ini, sehingga meningkatkan pengawasan terhadap bangunan yang ada.
Tidak adanya sistem jangkar yang sesuai tidak menghapus persyaratan pemeliharaan fasad. Sebaliknya, hal ini mengalihkan beban ke solusi akses sementara yang menimbulkan risiko keselamatan yang lebih tinggi, peningkatan biaya tenaga kerja, dan paparan tanggung jawab yang lebih besar bagi pemilik dan operator bangunan.

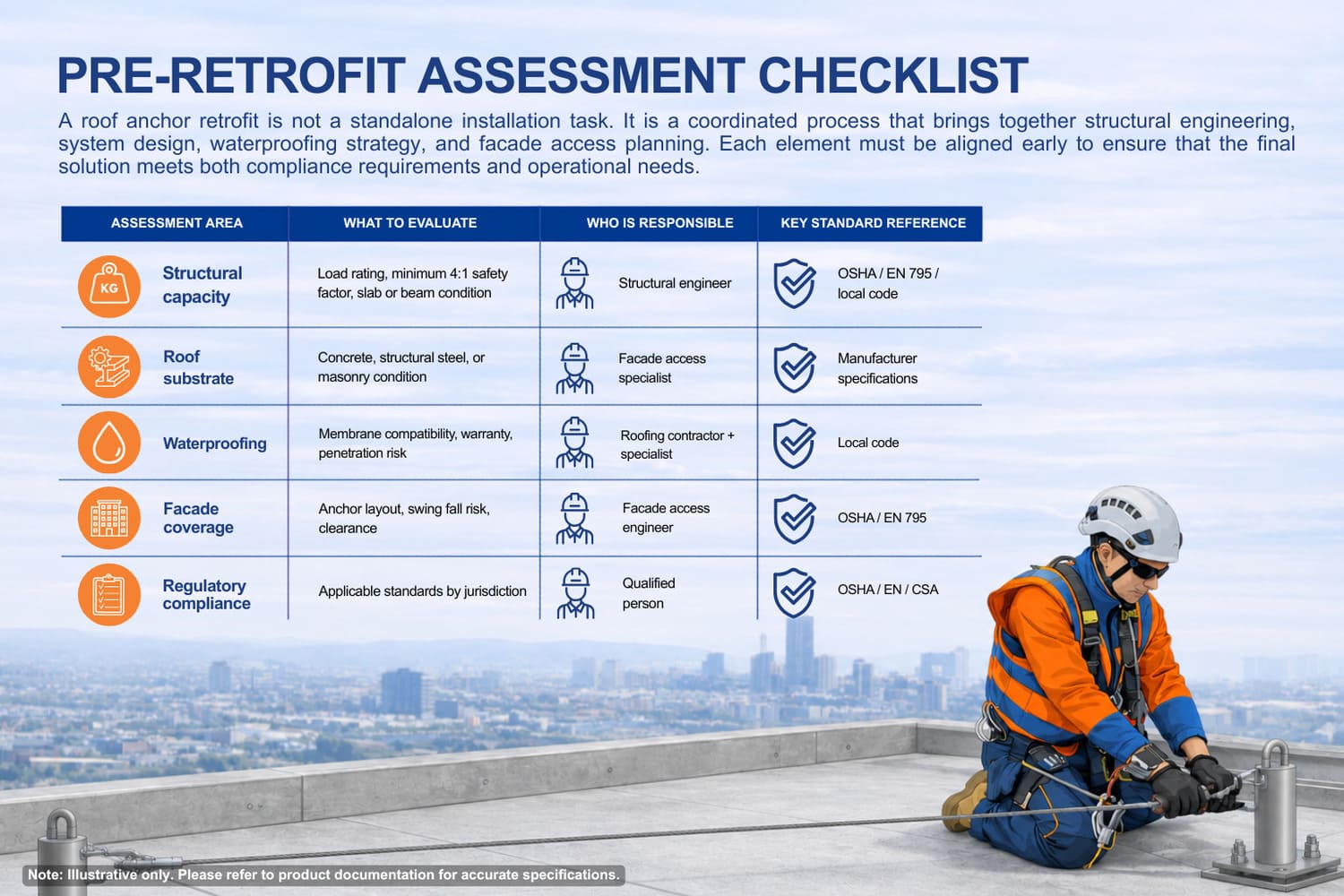

Retrofit jangkar atap bukanlah tugas pemasangan yang berdiri sendiri. Ini adalah proses terkoordinasi yang menggabungkan teknik struktural, desain sistem, strategi waterproofing, dan perencanaan akses fasad. Setiap elemen harus diselaraskan sejak dini untuk memastikan bahwa solusi akhir memenuhi persyaratan kepatuhan dan kebutuhan operasional.
| Area Penilaian | Apa yang Harus Dievaluasi | Siapa yang Bertanggung Jawab | Referensi Standar Utama |
|---|---|---|---|
| Kapasitas struktural | Nilai beban, faktor keamanan minimal 4:1, kondisi pelat atau balok | Insinyur struktur | OSHA / EN 795 / kode lokal |
| Substrat atap | Kondisi beton, baja struktural, atau pasangan bata | Spesialis akses fasad | Spesifikasi pabrikan |
| Waterproofing | Kompatibilitas membran, garansi, risiko penetrasi | Kontraktor atap + spesialis | Peraturan setempat |
| Cakupan fasad | Tata letak jangkar, risiko jatuh saat berayun, jarak bebas | Insinyur akses fasad | OSHA / EN 795 |
| Kepatuhan terhadap peraturan | Standar yang berlaku berdasarkan yurisdiksi | Tenaga ahli | OSHA / EN / CSA |
Proses retrofit dimulai dengan penilaian struktur. Sebelum jangkar apa pun ditentukan atau dipasang, seorang insinyur struktur yang berkualifikasi harus memastikan bahwa bangunan dapat menahan beban yang diperlukan dengan aman. Ini adalah persyaratan universal di semua yurisdiksi.
Kriteria beban jangkar bergantung pada tujuan jangkar tersebut. Pengikat peralatan yang digantung berdasarkan OSHA 1910.66 harus menahan 5.000 lb ke segala arah. Perangkat jangkar EN 795 diklasifikasikan sebagai Tipe A–E dan diuji beban uji pada 12–22 kN — suatu sistem uji beban lulus/gagal, bukan pendekatan faktor keamanan 4:1. AS/NZS 1891.4 menetapkan peringkat beban statis titik tunggal sebesar 15 kN.
Jika jangkar perekat diusulkan, uji tarik harus dimasukkan ke dalam fase penilaian. Menangani hal ini sejak dini memastikan bahwa kinerja telah divalidasi sebelum pemasangan dimulai dan mencegah penundaan selama pelaksanaan proyek.
Setelah verifikasi struktural, langkah selanjutnya adalah menentukan pendekatan pemasangan yang tepat berdasarkan substrat atap. Dalam proyek retrofit, substrat yang paling umum adalah beton bertulang, baja struktural, dan batu bata.
Ketebalan pelat, tata letak tulangan, jarak tepi, dan kekuatan beton semuanya memengaruhi desain jangkar. Jangkar perekat dan jangkar yang dipasang setelah konstruksi harus dirancang dan diuji daya tariknya sesuai dengan ACI 318-19 Bab 17 (AS) atau EN 1992-4:2018 (Eropa). Lantai praktis dengan ketebalan ~150 mm umum digunakan, tetapi ketebalan minimum aktual harus diverifikasi oleh insinyur struktur untuk jangkar dan kasus beban tertentu.
Menyesuaikan sistem jangkar dengan substrat sangat penting untuk memastikan kinerja jangka panjang dan kepatuhan.
Setelah strategi pemasangan ditentukan, perhatian harus dialihkan ke sistem kedap air atap. Setiap penetrasi pada membran atap harus dilapisi dan disegel dengan benar untuk menjaga integritas jangka panjang. Hal ini memerlukan koordinasi yang erat antara pemasang akses fasad dan kontraktor atap.
Jika ada garansi atap, pemasangan harus ditinjau terlebih dahulu untuk memastikan kepatuhan terhadap persyaratan pabrikan. Dalam banyak kasus, kontraktor atap bersertifikat harus menyelesaikan pemulihan membran untuk mempertahankan cakupan garansi.
Jika penetrasi tidak diperbolehkan, jangkar yang dipasang di dinding menjadi alternatif yang andal dengan menempelkannya pada tembok pembatas atau dinding struktural. Jangkar yang dipasang rata juga meminimalkan gangguan, karena sejajar dengan atap yang sudah jadi dan mengurangi dampak visual serta risiko tersandung.
Setelah kendala struktural dan pemasangan diatasi, tata letak jangkar harus dirancang untuk memastikan cakupan fasad yang menyeluruh. Posisi jangkar tidak dapat ditentukan hanya berdasarkan kemudahan struktural. Posisi tersebut harus selaras dengan persyaratan operasional pemeliharaan fasad.
Hal ini mencakup evaluasi jenis peralatan akses yang digunakan, seperti outrigger, davit, platform gantung, atau kursi bosun’s. Geometri suspensi harus direncanakan dengan cermat, dan risiko terjatuh saat berayun di antara titik-titik jangkar harus diminimalkan melalui penempatan dan jarak yang tepat.
Untuk bangunan yang tingginya melebihi sekitar 40 meter (130 kaki), Jangkar Stabilisasi Intermiten (ISA) juga harus disertakan. Jangkar ini menstabilkan platform yang digantung selama penurunan dan diwajibkan oleh peraturan di sebagian besar yurisdiksi.
Perencanaan cakupan fasad yang efektif memerlukan insinyur akses fasad, untuk memastikan bahwa sistem tersebut memberikan akses yang lengkap dan aman di seluruh selubung bangunan.
Setelah pertimbangan desain utama ditetapkan, langkah selanjutnya adalah memilih sistem jangkar yang sesuai. Tidak semua jenis jangkar cocok untuk setiap bangunan. Solusi yang tepat bergantung pada kondisi substrat, ketinggian bangunan, metode akses, dan kendala operasional di tingkat atap.
Jangkar pengikat yang dipasang di atap tetap menjadi solusi yang paling banyak digunakan untuk pemeliharaan fasad. Jangkar ini menyediakan titik sambungan yang aman untuk platform gantung, outrigger, dan sistem perlindungan jatuh pribadi.
Dalam aplikasi retrofit, jangkar ini dipasang menggunakan baut tertanam, jangkar perekat, atau metode pengelasan ke baja, tergantung pada strukturnya. Ketinggian standar berkisar antara 12 hingga 24 inci di atas permukaan atap yang sudah jadi. Jangkar pengikat dirancang untuk menahan beban 5.000 lb (22,2 kN) ke segala arah. Ketinggian standar di atas permukaan atap yang sudah jadi adalah 12–24 inci.
Jika penetrasi atap tidak memungkinkan, jangkar pengikat yang dipasang di dinding menjadi alternatif yang efektif. Sistem ini dipasang pada dinding tembok pembatas atau elemen struktural vertikal, sehingga tidak mengganggu membran atap.
Jangkar ini dipasang menggunakan metode tertanam, perekat, atau baut tembus tergantung pada substratnya. Meskipun pendekatan pemasangannya berbeda, jangkar ini memiliki kapasitas beban 5.000 lb yang sama dengan jangkar yang dipasang di atap, menjadikannya solusi praktis untuk bangunan dengan sistem atap yang dilindungi atau bergaransi.
Jangkar terpasang rata dirancang untuk atap di mana aksesibilitas dan estetika menjadi pertimbangan utama. Dipasang sejajar dengan permukaan atap yang sudah jadi, jangkar ini mengurangi risiko tersandung dan menjaga profil arsitektur yang rapi.
Jangkar ini mendukung persyaratan beban yang sama seperti jangkar pengikat standar dan dapat dipasang menggunakan semua metode retrofit umum. Hal ini membuatnya sangat cocok untuk atap dengan lalu lintas tinggi atau bangunan dengan lingkungan atap yang terlihat.
Jangkar Stabilisasi Intermiten memiliki fungsi yang berbeda dari sistem tieback. Alih-alih mengamankan peralatan suspensi, jangkar ini menstabilkan platform terhadap fasad selama pengoperasian, sehingga mencegah pergerakan ke luar.
Penggunaannya ditentukan oleh ketinggian bangunan. Pada bangunan yang melebihi 130 kaki (39,6 m), jangkar stabilisasi intermiten harus dipasang dengan jarak tidak melebihi 50 kaki (15 m), dengan jangkar pertama ditempatkan dalam jarak 50 kaki dari tieback tertinggi (OSHA 1910.66 Lampiran C).
Jangkar stabilisasi intermiten harus mampu menahan beban 300 lb (1,33 kN) tanpa deformasi permanen dan 600 lb (2,67 kN) tanpa mengalami kegagalan (OSHA 1910.66 Lampiran C). ISA menahan gaya stabilisasi platform ke dalam/ke luar, bukan beban penahan jatuh multi-aksial.
| Jenis Jangkar | Paling Cocok Digunakan Untuk | Metode Pemasangan | Nilai Beban | Tinggi |
|---|---|---|---|---|
| Pengikat yang Dipasang di Atap | Sistem atap standar | Tertanam, perekat, las | 5.000 lbs | 12–24″ |
| Penahan yang Dipasang di Dinding | Tanpa penetrasi atap | Baut tembus, tertanam | 5.000 lbs | N/A |
| Dipasang rata | Atap estetis / lalu lintas tinggi | Semua metode | 5.000 lbs | Flush |
| ISA | Stabilisasi bangunan tinggi | Drill-in, cast-in | 600 lbs | Sesuai kode |
Retrofit jangkar atap yang tidak dikoordinasikan oleh spesialis akses fasad menimbulkan risiko yang signifikan. Hal ini mencakup ketidakpatuhan terhadap standar yang berlaku, cakupan fasad yang tidak lengkap, masalah struktural, dan potensi ketidakmampuan untuk melakukan operasi pemeliharaan dengan aman.
Jangkar pemeliharaan fasad tidak dapat dipertukarkan dengan perangkat perlindungan jatuh umum. Jangkar tersebut harus dirancang sebagai bagian dari sistem yang lengkap, terintegrasi dengan peralatan gantung yang akan beroperasi darinya, serta selaras dengan persyaratan struktural dan operasional bangunan.
Facade Access Solutions mendukung proyek retrofit melalui layanan desain terintegrasi, didukung oleh lebih dari 16.000 sistem yang terpasang di seluruh dunia dan kehadiran di 39 lokasi. Pengalamannya mencakup proyek-proyek gedung pencakar langit yang kompleks seperti Burj Khalifa, Merdeka 118, dan Shanghai Tower.
Mulai dari koordinasi penilaian struktural dan desain tata letak jangkar hingga pemasangan, pengujian beban, dan layanan inspeksi berkelanjutan, seluruh siklus hidup proyek tercakup. Hal ini memastikan bahwa sistem retrofit tidak hanya sesuai dengan ketentuan, tetapi juga berfungsi penuh untuk pemeliharaan fasad jangka panjang.
Untuk panduan khusus proyek, hubungi Facade Access Solutions guna mendiskusikan kebutuhan retrofit Anda.
Bicaralah dengan spesialis kami untuk mencari solusi yang tepat untuk bangunan Anda.
Permintaan PenawaranJika sebuah bangunan tidak memiliki sistem jangkar yang sesuai, retrofit biasanya diperlukan untuk memungkinkan pemeliharaan fasad yang aman dan memenuhi persyaratan peraturan.
Seorang insinyur yang berkualifikasi mengevaluasi kapasitas beban, kekuatan material, dan penempatan jangkar untuk memastikan struktur dapat menopang beban yang diperlukan dengan aman.
Jangkar tieback mengamankan sistem suspensi, sedangkan ISA menstabilkan platform selama pengoperasian. Masing-masing memiliki fungsi yang berbeda dan penting.
Pemasangan yang benar mencakup pemasangan flashing dan penyegelan untuk menjaga kedap air. Jenis jangkar alternatif juga dapat menghilangkan kebutuhan akan penetrasi atap.
Standar yang berlaku meliputi EN 795, peraturan OSHA, CAN/CSA-Z91, dan AS/NZS 4488, tergantung pada lokasi proyek.
