Una gran parte de los edificios comerciales y de gran altura actuales se diseñaron antes de que los sistemas de acceso permanentes a las fachadas se convirtieran en un requisito reglamentario. Como resultado, muchos inmuebles siguen funcionando sin un sistema de anclajes de tejado que cumpla con la normativa, lo que crea una laguna fundamental en la capacidad de realizar un mantenimiento seguro de las fachadas.
No se trata de un descuido menor. Sin anclajes diseñados adecuadamente, la limpieza, la inspección y la reparación rutinarias no pueden llevarse a cabo de forma segura o dependen de soluciones de acceso temporales que conllevan un mayor riesgo, un cumplimiento irregular y un aumento de los costes a largo plazo.
Las normas internacionales que regulan la adaptación de anclajes de tejado para el mantenimiento de fachadas varían según el caso de uso. Para anclajes de protección individual contra caídas: EN 795 (Europa), OSHA 29 CFR 1910.140 (industria general de EE. UU.), CAN/CSA-Z259.15 (Canadá), AS/NZS 1891.4 (Australia/Nueva Zelanda). Para anclajes de sujeción de equipos suspendidos utilizados en sistemas BMU/pórtico: OSHA 29 CFR 1910.66 Apéndice C (EE. UU.), EN 1808 (Europa), CAN/CSA-Z271 (Canadá), AS/NZS 1418.13 (Australia/Nueva Zelanda). Para la protección contra caídas en la fase de construcción: OSHA 29 CFR 1926.502 (EE. UU.).
La adaptación de anclajes de tejado requiere una comprensión clara de las consideraciones clave de diseño, los tipos de anclaje adecuados para los edificios existentes y el papel de un especialista en acceso a fachadas a la hora de ofrecer un sistema conforme y plenamente funcional.
Muchos edificios de mediana y gran altura construidos antes de la década de 1990 no se diseñaron teniendo en cuenta los sistemas de acceso a la fachada permanentes. Los sistemas de anclaje rara vez se incluían en las especificaciones originales, ya que el mantenimiento de la fachada se abordaba normalmente mediante métodos temporales o manuales. Sin embargo, a medida que los edificios envejecen, aumenta la necesidad de inspecciones, limpiezas y reparaciones periódicas, lo que pone de manifiesto las limitaciones de estos enfoques obsoletos.
Al mismo tiempo, las normas internacionales se han definido con mayor precisión y se aplican de forma más generalizada. La norma EN 795 en Europa, la norma OSHA 29 CFR 1926.502 en Estados Unidos, la norma CAN/CSA-Z91 en Canadá y la AS/NZS 4488 en Australia y Nueva Zelanda establecen ahora requisitos claros en cuanto a capacidades de carga, factores de seguridad y criterios de instalación. Muchos mercados del sudeste asiático y Oriente Medio también están armonizando sus normativas locales con estos marcos, lo que aumenta el escrutinio de los edificios existentes.
La ausencia de un sistema de anclaje conforme no elimina la necesidad de realizar el mantenimiento de la fachada. Por el contrario, traslada la carga a soluciones de acceso temporales que conllevan mayores riesgos de seguridad, mayores costes laborales y una mayor exposición a responsabilidades para los propietarios y operadores de los edificios.

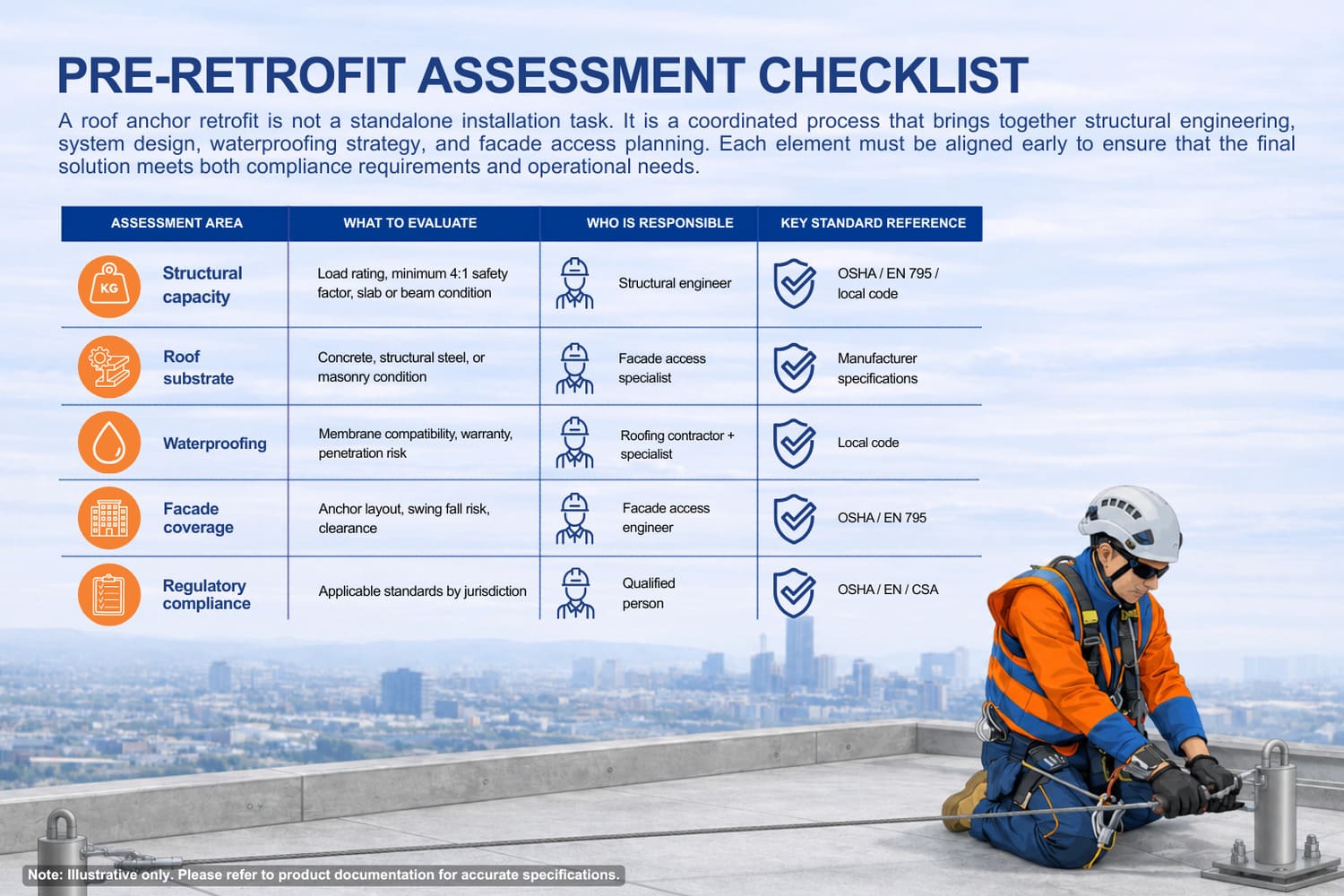

La modernización de los anclajes de tejado no es una tarea de instalación aislada. Se trata de un proceso coordinado que aúna ingeniería estructural, diseño de sistemas, estrategia de impermeabilización y planificación del acceso a la fachada. Cada elemento debe coordinarse desde el principio para garantizar que la solución final cumpla tanto con los requisitos de conformidad como con las necesidades operativas.
| Área de evaluación | Qué evaluar | Quién es el responsable | Referencia normativa clave |
|---|---|---|---|
| Capacidad estructural | Capacidad de carga, factor de seguridad mínimo de 4:1 y estado de la losa o viga | Ingeniero estructural | OSHA / EN 795 / normativa local |
| Sustrato del tejado | Estado del hormigón, acero estructural o mampostería | Especialista en acceso a fachadas | Especificaciones del fabricante |
| Impermeabilización | Compatibilidad de la membrana, garantía, riesgo de penetración | Contratista de cubiertas + especialista | Normativa local |
| Cobertura de la fachada | Disposición de los anclajes, riesgo de caída por balanceo, espacio libre | Ingeniero de acceso a fachadas | OSHA / EN 795 |
| Cumplimiento normativo | Normas aplicables por jurisdicción | Persona cualificada | OSHA / EN / CSA |
El proceso de adaptación comienza con una evaluación estructural. Antes de especificar o instalar cualquier anclaje, un ingeniero estructural cualificado debe confirmar que el edificio puede soportar de forma segura las cargas requeridas. Este es un requisito universal en todas las jurisdicciones.
Los criterios de carga de los anclajes dependen de la finalidad del anclaje. Los anclajes para equipos suspendidos según la norma OSHA 1910.66 deben soportar 5000 lb en cualquier dirección. Los dispositivos de anclaje EN 795 se clasifican en los tipos A-E y se someten a pruebas de resistencia a 12-22 kN —un régimen de carga de prueba de tipo «aprobado/rechazado», no un enfoque de factor de seguridad 4:1—. La norma AS/NZS 1891.4 especifica una capacidad estática de un solo punto de 15 kN.
Cuando se propongan anclajes adhesivos, se deben incorporar ensayos de tracción en la fase de evaluación. Abordar esto desde el principio garantiza que el rendimiento se valide antes de que comience la instalación y evita retrasos durante la ejecución del proyecto.
Tras la verificación estructural, el siguiente paso es determinar el método de montaje adecuado en función del sustrato del tejado. En proyectos de rehabilitación, los sustratos más comunes son el hormigón armado, el acero estructural y la mampostería.
El espesor de la losa, la disposición del armazón, las distancias a los bordes y la resistencia del hormigón influyen en el diseño de los anclajes. Los anclajes adhesivos y los postinstalados deben diseñarse y someterse a ensayos de tracción según la norma ACI 318-19, capítulo 17 (EE. UU.) o la norma EN 1992-4:2018 (Europa). Un espesor práctico de suelo de ~150 mm es habitual, pero el ingeniero estructural debe verificar el espesor mínimo real para el anclaje y el caso de carga específicos.
La adecuación del sistema de anclaje al sustrato es fundamental para garantizar el rendimiento a largo plazo y el cumplimiento normativo.
Una vez definida la estrategia de montaje, la atención debe centrarse en el sistema de impermeabilización de la cubierta. Cualquier penetración en la membrana de cubierta debe estar debidamente rematada y sellada para mantener la integridad a largo plazo. Esto requiere una estrecha coordinación entre el instalador de acceso a la fachada y el contratista de cubiertas.
Cuando exista una garantía de cubierta, la instalación debe revisarse con antelación para confirmar el cumplimiento de los requisitos del fabricante. En muchos casos, los contratistas de cubiertas certificados deben realizar la restauración de la membrana para preservar la cobertura de la garantía.
Cuando no se admite la penetración, los anclajes montados en la pared ofrecen una alternativa fiable al fijarse al parapeto o a la pared estructural. Los anclajes empotrados también minimizan las molestias, ya que quedan a ras del tejado acabado y reducen tanto el impacto visual como el riesgo de tropiezos.
Una vez resueltas las limitaciones estructurales y de instalación, se debe diseñar la disposición de los anclajes para garantizar una cobertura completa de la fachada. Las posiciones de los anclajes no pueden determinarse únicamente por conveniencia estructural. Deben ajustarse a los requisitos operativos del mantenimiento de la fachada.
Esto incluye evaluar el tipo de equipo de acceso que se utiliza, como estabilizadores, pescantes, plataformas suspendidas o sillas de contramaestre. La geometría de la suspensión debe planificarse cuidadosamente, y los riesgos de caída por balanceo entre los puntos de anclaje deben mitigarse mediante un espaciado y un posicionamiento adecuados.
En el caso de edificios que superen los 40 metros (130 pies) de altura, también deben incorporarse anclajes de estabilización intermitente (ISA). Estos anclajes estabilizan las plataformas suspendidas durante el descenso y son obligatorios según la normativa en la mayoría de las jurisdicciones.
Una planificación eficaz de la cobertura de la fachada requiere un ingeniero especializado en acceso a fachadas, que garantice que el sistema ofrece un acceso completo y seguro a toda la envolvente del edificio.
Una vez establecidas las consideraciones clave de diseño, el siguiente paso es seleccionar el sistema de anclaje adecuado. No todos los tipos de anclajes son adecuados para todos los edificios. La solución correcta depende de las condiciones del sustrato, la altura del edificio, el método de acceso y las restricciones operativas a nivel del tejado.
Los anclajes de sujeción montados en el tejado siguen siendo la solución más utilizada para el mantenimiento de fachadas. Proporcionan puntos de conexión seguros para plataformas suspendidas, estabilizadores y sistemas de protección personal contra caídas.
En aplicaciones de rehabilitación, estos anclajes se instalan utilizando pernos empotrados, anclajes adhesivos o métodos de soldadura a acero, dependiendo de la estructura. Las alturas estándar oscilan entre 12 y 24 pulgadas por encima del nivel acabado del tejado. Los anclajes de sujeción están diseñados para soportar 5000 lb (22,2 kN) en cualquier dirección. Las alturas estándar por encima del nivel del tejado acabado son de 12 a 24 pulgadas.
Cuando no es posible realizar una penetración en el tejado, los anclajes de sujeción montados en pared ofrecen una alternativa eficaz. Estos sistemas se fijan a muros de parapeto o elementos estructurales verticales, evitando alterar la membrana del tejado.
Se instalan mediante métodos de empotramiento, adhesivos o con pernos pasantes, dependiendo del sustrato. A pesar de los diferentes métodos de montaje, mantienen la misma capacidad de carga de 5.000 lb que los anclajes montados en el techo, lo que los convierte en una solución práctica para edificios con sistemas de techo protegidos o garantizados.
Los anclajes empotrados están diseñados para tejados en los que la accesibilidad y la estética son factores clave. Instalados a ras de la superficie acabada del tejado, reducen el riesgo de tropiezos y mantienen un perfil arquitectónico limpio.
Soportan los mismos requisitos de carga que los anclajes de sujeción estándar y pueden instalarse utilizando todos los métodos de adaptación habituales. Esto los hace especialmente adecuados para tejados con mucho tránsito o edificios con entornos de tejado visibles.
Los anclajes de estabilización intermitente cumplen una función diferente a la de los sistemas de sujeción. En lugar de fijar el equipo de suspensión, estabilizan la plataforma contra la fachada durante el funcionamiento, evitando el movimiento hacia afuera.
Su uso viene determinado por la altura del edificio. En edificios que superen los 130 pies (39,6 m), deben instalarse anclajes de estabilización intermitentes a intervalos que no superen los 50 pies (15 m), con el primer anclaje situado a menos de 50 pies del anclaje más alto (OSHA 1910.66, Apéndice C).
Los anclajes de estabilización intermitentes deben resistir 300 lb (1,33 kN) sin deformación permanente y 600 lb (2,67 kN) sin fallar (OSHA 1910.66 Apéndice C). Los ISA resisten las fuerzas de estabilización de la plataforma (hacia dentro/hacia fuera), no las cargas multiaxiales de detención de caídas.
| Tipo de anclaje | Ideal para | Métodos de montaje | Capacidad de carga | Altura |
|---|---|---|---|---|
| Sujeción de montaje en tejado | Sistemas estándar para tejados | Incrustado, adhesivo, soldado | 5.000 libras | 12–24″ |
| Sujeción de pared | Sin perforación del techo | Perno pasante, empotrado | 5000 libras | N/A |
| Embutido | Techos estéticos / de alto tráfico | Todos los métodos | 5.000 libras | A ras |
| ISA | Estabilización de edificios altos | Atornillado, empotrado | 600 lb | Según la normativa |
Una adaptación de anclajes de tejado que no esté coordinada por un especialista en acceso a fachadas conlleva un riesgo significativo. Esto incluye el incumplimiento de las normas aplicables, una cobertura incompleta de la fachada, problemas estructurales y la posible imposibilidad de llevar a cabo operaciones de mantenimiento de forma segura.
Los anclajes para el mantenimiento de fachadas no son intercambiables con los equipos generales de protección contra caídas. Deben diseñarse como parte de un sistema completo, integrarse con el equipo suspendido que se utilizará desde ellos y ajustarse a los requisitos estructurales y operativos del edificio.
Facade Access Solutions presta apoyo a proyectos de rehabilitación a través de sus servicios de diseño integrados, respaldados por más de 16 000 sistemas instalados en todo el mundo y una presencia en 39 ubicaciones. Su experiencia incluye proyectos complejos de gran altura, como el Burj Khalifa, el Merdeka 118 y la Torre de Shanghái.
Desde la coordinación de la evaluación estructural y el diseño de la disposición de los anclajes hasta la instalación, las pruebas de carga y los servicios de inspección continuada, se cubre todo el ciclo de vida del proyecto. Esto garantiza que los sistemas de rehabilitación no solo cumplan con la normativa, sino que también sean plenamente funcionales para el mantenimiento a largo plazo de la fachada.
Para obtener asesoramiento específico sobre su proyecto, póngase en contacto con Facade Access Solutions para analizar sus necesidades de rehabilitación.
Hable con nuestros especialistas para encontrar la solución adecuada para su edificio.
Solicitar una cotizaciónSi un edificio no cuenta con un sistema de anclaje que cumpla con la normativa, normalmente se requiere una modernización para permitir un mantenimiento seguro de la fachada y cumplir con los requisitos reglamentarios.
Un ingeniero cualificado evalúa la capacidad de carga, la resistencia de los materiales y la ubicación de los anclajes para garantizar que la estructura pueda soportar de forma segura las cargas requeridas.
Los anclajes de sujeción fijan los sistemas de suspensión, mientras que los ISA estabilizan las plataformas durante el funcionamiento. Cada uno cumple una función distinta y esencial.
Una instalación adecuada incluye el uso de tapajuntas y sellado para mantener la impermeabilidad. Los tipos de anclajes alternativos también pueden eliminar la necesidad de perforar el tejado.
Las normas aplicables incluyen la EN 795, las regulaciones de la OSHA, la CAN/CSA-Z91 y la AS/NZS 4488, dependiendo de la ubicación del proyecto.
