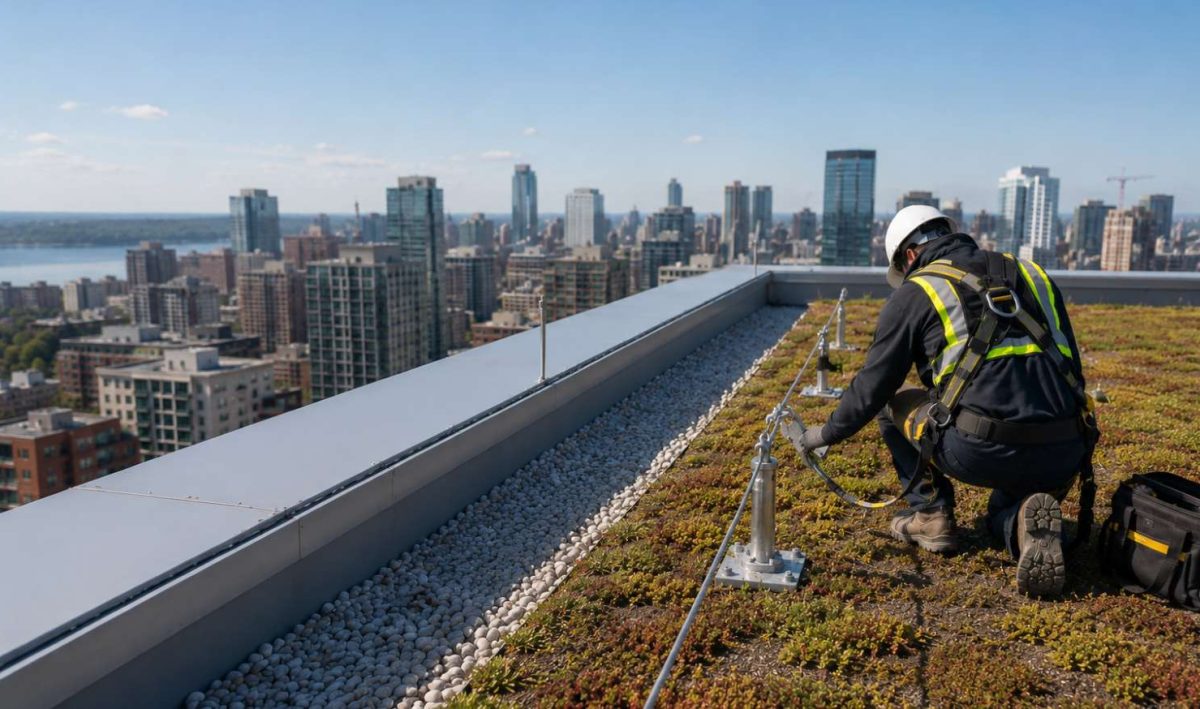

An jedem Gewerbe- oder Hochhaus sind Rückhaltanker kein optionales Zubehör. Sie bilden die tragende Verbindung zwischen Arbeitern, Ausrüstung und einem sicheren Arbeitssystem. Ohne korrekt spezifizierte und lastgeprüfte Verankerungspunkte birgt jede Arbeit in der Höhe ein vermeidbares Risiko.
Trotzdem werden Rückhaltanker oft eher als zweitrangige Komponenten denn als technisch ausgereifte Systeme betrachtet. Hier entstehen Lücken in Bezug auf Sicherheit, Konformität und langfristige Leistungsfähigkeit.
Dieser Leitfaden erklärt, was Rückhaltanker für die Absturzsicherung sind, wie sie in Fassadenzugangssystemen funktionieren und wie man sie korrekt auslegt. Er behandelt Befestigungsmethoden, Belastungsanforderungen sowie wichtige Normen wie OSHA, ANSI/IWCA und CSA Z91.
Facade Access Solutions liefert und installiert das gesamte Sortiment an Rückhaltankern als Teil einer umfassenden Gebäudezugangsstrategie.
Ein Rückhaltanker, auch bekannt als Sicherheitsanker, Dachankernpunkt, U-Stangenanker oder Absturzsicherungsanker, ist ein fest installierter Befestigungspunkt, der am Dach, an der Brüstung oder an der Fassade eines Gebäudes angebracht wird.
In der Praxis erfüllen Rückhaltanker zwei Kernfunktionen. Sie dienen als persönliche Absturzsicherung für Arbeiter mit Sicherheitsleinen und sichern gleichzeitig Ausrüstung wie Davit-Arme und Auslegerbalken.
Der Bedarf an Rückhaltankern wird durch die Gebäudenutzung und die geltenden Sicherheitsstandards bestimmt.
In den Vereinigten Staaten regelt OSHA 29 CFR 1910.66 motorbetriebene Arbeitsbühnen an Gebäudeaußenwänden, während ANSI/IWCA I-14.1 detaillierte Anforderungen an die Ankerplatzierung und Systemkonstruktion festlegt. In Kanada definiert CSA Z91 vergleichbare Standards.
Die Belastungsanforderungen variieren je nach Anwendung des Ankers, doch alle Konfigurationen müssen die geltenden Mindestleistungsstandards erfüllen.
In allen Fällen ist eine statische Überprüfung erforderlich, um sicherzustellen, dass das Gebäude die auftretenden Lasten sicher tragen kann.

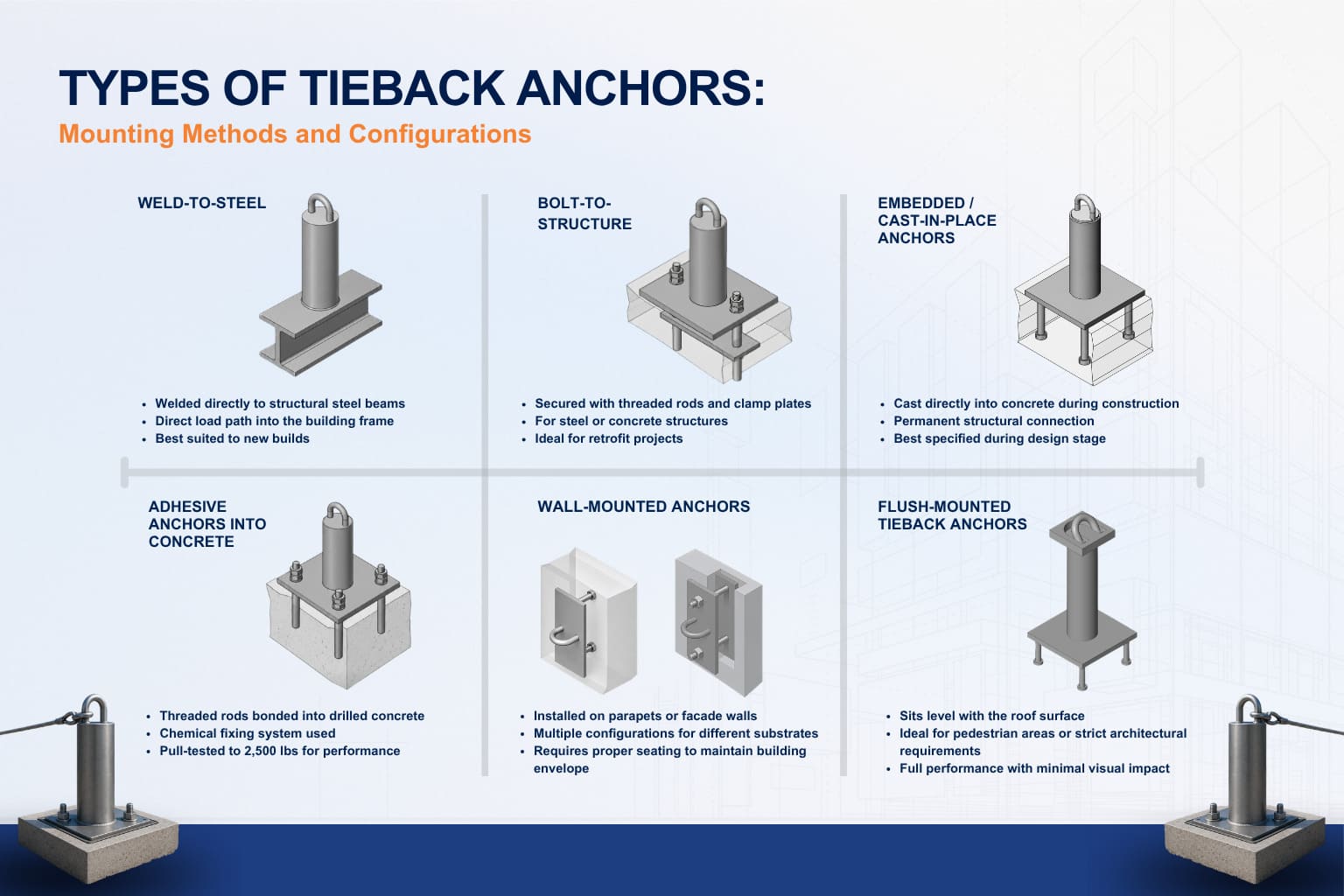

Nachdem die Belastungsanforderungen festgelegt sind, besteht der nächste Schritt in der Auswahl der geeigneten Befestigungsmethode. Dies ist die wichtigste Entscheidung bei der Spezifikation, da sie bestimmt, wie Lasten in die Gebäudestruktur übertragen werden.
Anschweißbare Stahlanker werden direkt an Stahlträgern befestigt und schaffen so einen direkten Lastpfad in den Gebäuderahmen. Diese Methode eignet sich besonders für Neubauten.
Wo Schweißen nicht möglich ist, bieten Schraubanker eine effektive Alternative. Sie werden mit Gewindestangen und Klemmplatten an Stahl- oder Betonelementen befestigt.
Einbauanker werden während der Betonbauarbeiten installiert, wobei der Anker direkt in die Decke eingegossen wird. Dadurch entsteht eine dauerhafte strukturelle Verbindung.
Klebeanker kommen zum Einsatz, wenn keine Einbauanker installiert wurden. Gewindestangen werden mithilfe eines chemischen Verankerungssystems in den Beton eingeklebt. Alle Installationen müssen einer Zugprüfung mit 4.000 lbs unterzogen werden.
Wandanker werden an Brüstungen oder Fassadenwänden anstelle des Daches installiert. Je nach Untergrund stehen verschiedene Konfigurationen zur Verfügung.
Bei Projekten, bei denen vorstehende Anker nicht geeignet sind, bieten bündig montierte Systeme eine Alternative. Diese Anker liegen bündig mit der Dachoberfläche.
Rückhaltanker sind keine eigenständigen Komponenten. Sie sind Teil eines abgestimmten Systems, das einen sicheren und effizienten Fassadenzugang über die gesamte Lebensdauer des Gebäudes ermöglicht.
Davit-Systeme basieren auf zwei separaten Verankerungspunkten. Die Davit-Sockelbasis trägt die Hauptlast, während der Rückhaltanker für Absturzsicherung sorgt.
Rückhaltanker können miteinander verbunden werden, um ein horizontales Sicherheitsleinen-System zu bilden. Dadurch können sich Arbeiter sicher über das Dach bewegen.
Der richtige Ansatz hängt von der Gebäudestruktur, der Höhe und den Wartungsanforderungen ab. Eine frühzeitige Abstimmung hilft, kostspielige Änderungen zu vermeiden.
Bei Neubauten werden häufig eingebettete oder an Stahl geschweißte Systeme verwendet. Bei Nachrüstungen kommen Schraub-, Klebe- oder Wandanker je nach vorhandenen Bedingungen zum Einsatz.
Jede effektive Spezifikation für Rückhaltanker basiert auf drei Faktoren: der richtigen Befestigungsmethode, ausreichender Tragfähigkeit und der Integration in das gesamte Zugangssystem.
Facade Access Solutions entwickelt, liefert und installiert Rückhaltanker für Gewerbe-, Hochhaus- und Industrieprojekte weltweit.
Das Team unterstützt Sie von der frühen Planung bis zur endgültigen Umsetzung Ihrer Ankerspezifikation.
Sprechen Sie mit unseren Spezialisten, um die passende Lösung für Ihr Gebäude zu finden.
Fordern Sie ein Angebot anFür die persönliche Absturzsicherung müssen Anker mindestens 5.000 lbs pro Arbeiter tragen, wobei je nach Anwendung zusätzliche Anforderungen gelten.
Ja. Zu den Nachrüstungsoptionen gehören Schraubanker und Klebeanker, vorbehaltlich einer bautechnischen Begutachtung und Prüfung.
Der Abstand zwischen den Rückhaltankern hängt vom aufgehängten Zugangssystem, der Gebäudestruktur und den geltenden Sicherheitsstandards ab. Die Ankerpositionen müssen durch eine technische Prüfung festgelegt werden, um eine ordnungsgemäße Lastverteilung und einen sicheren Betrieb der Ausrüstung zu gewährleisten.
Ein Stabilisierungsanker kontrolliert die Bewegung der Plattform entlang der Fassade, während ein Dach-Rückhalteanker Arbeiter und Ausrüstung auf Dachhöhe sichert.
