Sur tout bâtiment commercial ou immeuble de grande hauteur, les ancrages de retenue ne sont pas de simples accessoires facultatifs. Ils constituent le lien structurel entre les travailleurs, l’équipement et un système de travail sécurisé. Sans points d’ancrage correctement spécifiés et dimensionnés, toute tâche d’accès en suspension comporte un risque évitable.
Malgré cela, les ancrages de retenue sont souvent considérés comme des composants secondaires plutôt que comme des systèmes d’ingénierie. C’est là que commencent les lacunes en matière de sécurité, de conformité et de performance à long terme.
Ce guide explique ce que sont les ancrages de retenue pour la protection antichute, comment ils fonctionnent au sein des systèmes d’accès aux façades et comment les spécifier correctement. Il couvre les méthodes de montage, les exigences de charge ainsi que les principales normes de conformité, notamment OSHA, ANSI/IWCA et CSA Z91.
Facade Access Solutions fournit et installe une gamme complète d’ancrages de retenue dans le cadre d’une stratégie globale d’accès aux bâtiments.
Un ancrage de retenue, également appelé ancrage de sécurité, point d’ancrage de toiture, ancrage en U ou ancrage antichute, est un point d’ancrage structurel permanent installé sur le toit, le parapet ou la façade d’un bâtiment.
Dans la pratique, les ancrages de retenue remplissent deux fonctions essentielles. Ils assurent la protection individuelle contre les chutes des travailleurs utilisant des longes ou des lignes de vie, et ils sécurisent des équipements tels que les bras de bossoir et poutres de stabilisation.
La nécessité d’utiliser des ancrages de retenue dépend de l’usage du bâtiment et des normes de sécurité applicables.
Aux États-Unis, la norme OSHA 29 CFR 1910.66 régit les plates-formes motorisées extérieures, tandis que la norme ANSI/IWCA I-14.1 fournit des exigences détaillées concernant l’emplacement des ancrages et la conception des systèmes. Au Canada, la norme CSA Z91 établit des exigences similaires pour les équipements suspendus et les systèmes d’ancrage.
Les exigences de charge varient selon l’utilisation de l’ancrage, mais toutes les configurations doivent respecter les normes minimales de performance définies par les réglementations applicables.
Dans tous les cas, une vérification structurelle est nécessaire afin de confirmer que le bâtiment peut supporter en toute sécurité les charges appliquées.

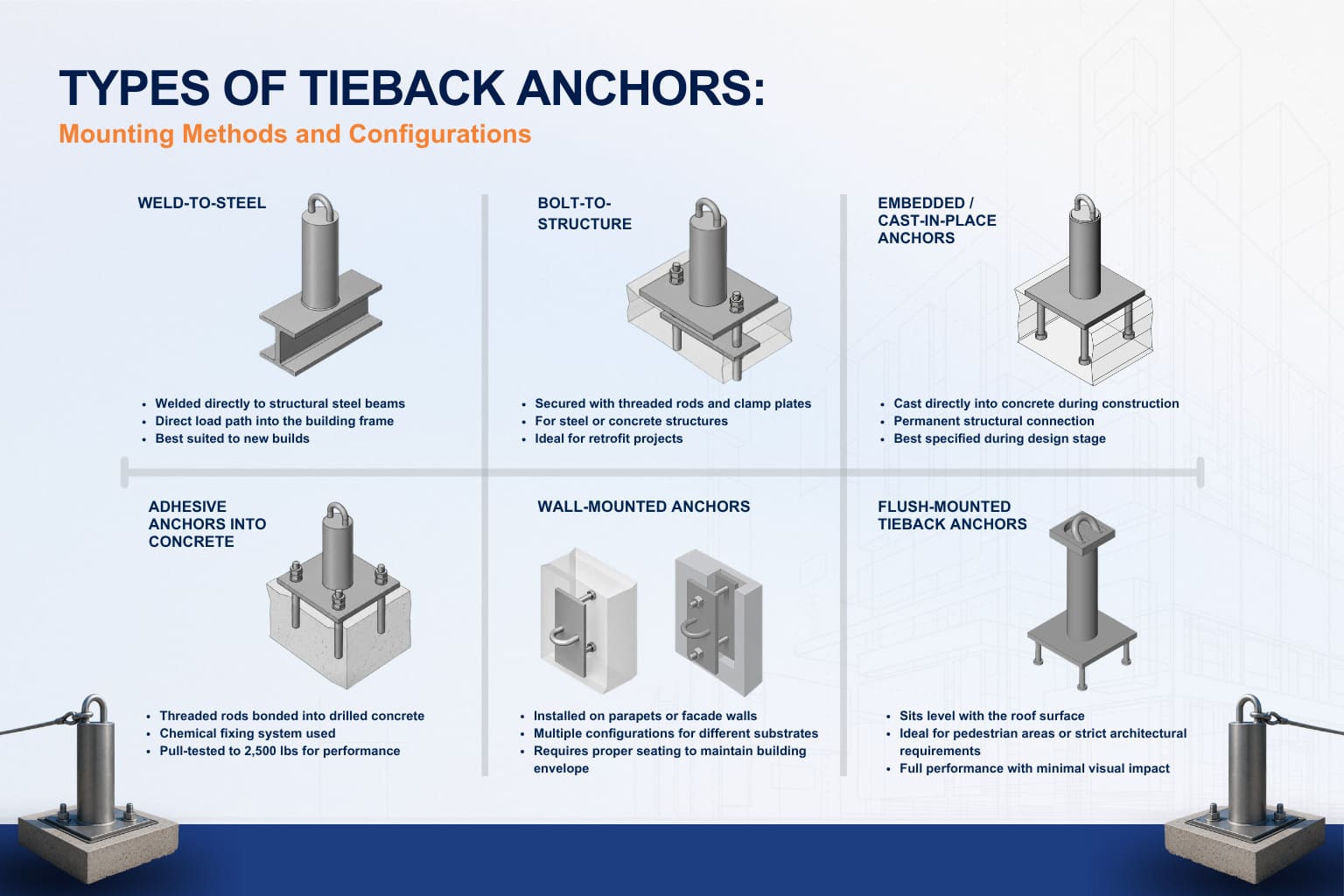

Une fois les exigences de charge établies, l’étape suivante consiste à sélectionner la méthode de montage appropriée. Il s’agit de la décision technique la plus importante, car elle détermine la manière dont les charges sont transférées vers la structure du bâtiment.
Les ancrages à souder sur acier sont fixés directement sur les poutres en acier de la structure, créant ainsi un chemin de charge direct vers l’ossature du bâtiment. Cette méthode est particulièrement adaptée aux nouvelles constructions et offre des performances solides et fiables.
Lorsque le soudage n’est pas possible, les ancrages boulonnés à la structure constituent une alternative efficace. Ils sont fixés à l’aide de tiges filetées et de plaques de serrage sur des éléments en acier ou en béton.
Les ancrages encastrés sont installés lors de la construction en béton, l’ancrage étant coulé directement dans la dalle afin de créer une liaison structurelle permanente.
Les ancrages adhésifs sont utilisés lorsqu’aucun ancrage encastré n’a été prévu. Les tiges filetées sont fixées dans le béton percé à l’aide d’un système de scellement chimique. Toutes les installations doivent être soumises à un essai de traction de 4 000 lb afin de confirmer leurs performances.
Les ancrages muraux sont installés sur les parapets ou les murs de façade plutôt que sur le toit. Différentes configurations sont disponibles selon le support utilisé, et une étanchéité appropriée est essentielle pour préserver l’intégrité du bâtiment.
Dans les projets où les ancrages en saillie ne sont pas adaptés, les systèmes encastrés constituent une alternative efficace. Ces ancrages affleurent la surface du toit et sont souvent utilisés dans les zones accessibles aux piétons ou soumises à des exigences architecturales strictes.
Les ancrages de retenue ne sont pas des composants autonomes. Ils font partie d’un système coordonné permettant un accès sûr et efficace à la façade pendant toute la durée de vie du bâtiment.
Les systèmes de potence reposent sur deux points d’ancrage distincts. La base de la douille de la potence supporte la charge principale, tandis que l’ancrage de retenue assure la protection contre les chutes.
Les ancrages de retenue peuvent être reliés entre eux afin de créer un système de ligne de vie horizontale, permettant aux travailleurs de se déplacer sur le toit tout en restant attachés en permanence.
Le choix de la bonne solution dépend de la structure du bâtiment, de sa hauteur et de ses exigences de maintenance. Une coordination précoce est essentielle afin d’éviter des modifications coûteuses par la suite.
Pour les nouveaux immeubles de grande hauteur, les ancrages doivent être intégrés à la conception structurelle. Dans les projets de rénovation, les ancrages boulonnés, adhésifs ou muraux sont sélectionnés en fonction des conditions existantes, avec essais et vérifications afin de garantir la conformité.
Toute spécification efficace d’ancrage de retenue repose sur trois décisions clés : choisir la bonne méthode de montage, garantir la capacité de charge appropriée et intégrer l’ancrage dans le système d’accès global.
Facade Access Solutions conçoit, fournit et installe une gamme complète d’ancrages de retenue pour des projets commerciaux, de grande hauteur et industriels dans le monde entier.
Pour des conseils spécifiques à votre projet, l’équipe peut vous accompagner dans la définition de vos ancrages, de la conception initiale à la mise en œuvre finale.
Contactez nos spécialistes pour découvrir la solution adaptée à votre bâtiment.
Demander un devisPour la protection individuelle contre les chutes, les ancrages doivent supporter au moins 5 000 livres par travailleur, avec des exigences supplémentaires en fonction de l’application.
Oui. Les options de mise à niveau comprennent des ancrages boulonnés à la structure et des ancrages adhésifs, sous réserve d’une évaluation et de tests structurels.
L’espacement des ancrages de retenue dépend du système d’accès suspendu, de la configuration du bâtiment et des normes de sécurité applicables. L’emplacement des ancrages doit être déterminé par une étude technique afin de garantir une répartition adéquate de la charge et un fonctionnement sûr de l’équipement.
Un ancrage de stabilisation contrôle le déplacement de la plate-forme le long de la façade, tandis qu’un ancrage de retenue de toiture sécurise les travailleurs et l’équipement au niveau du toit.
