防坠落用拉回锚点：建筑项目规范指南

防坠落用拉回锚点：建筑项目规范指南

在任何商业建筑或高层建筑中，拉回锚点绝非可有可无的配件。它们是连接工人、设备与安全作业系统之间的结构纽带。若锚点未按规范正确选型并经过载荷评级，任何悬吊作业都会带来本可避免的风险。

尽管如此，拉回锚点往往被视为次要组件，而非经过工程设计的系统。这正是安全、合规及长期性能方面出现缺失的根源。

本指南将阐述防坠落用拉回锚点是什么，它们在外墙作业系统中的作用，以及如何正确进行规格设计。内容涵盖安装方式、载荷要求，以及包括 OSHA、ANSI/IWCA 和 CSA Z91 在内的关键合规标准。

Facade Access Solutions 提供并安装全系列拉回锚点，作为完整建筑通行解决方案的一部分。

什么是拉回锚点？它们在防坠落系统中如何运作？

拉回锚点，又称安全锚点、屋顶锚点、U型杆锚点或防坠落锚点，是一种安装在建筑屋顶、女儿墙或外墙上的永久性结构锚固点。

在实际应用中，拉回锚点具有两大核心功能。它们既能为使用安全绳或生命线的工人提供个人防坠保护，又能固定诸如吊臂和支腿梁等设备。

哪些情况下需要使用拉回锚点？

拉回锚点的需求取决于建筑用途及适用的安全标准。

在美国，OSHA 29 CFR 1910.66 规范建筑外墙动力平台，而 ANSI/IWCA I-14.1 则对锚点布置和系统设计提出详细要求。在加拿大，CSA Z91 为悬挂设备和锚固系统制定了类似标准。

不同应用类型的拉回锚点载荷要求

荷载要求会根据锚点的使用方式而有所不同，但所有配置都必须满足相关规范规定的最低性能标准。

在所有情况下，都必须进行结构验证，以确认建筑物能够安全承受施加的荷载。

拉回锚点类型：安装方式与配置

在确定载荷要求后，下一步便是选择合适的安装方式。这是最关键的规格决策，因为它决定了荷载如何传递到建筑结构中。

• 钢结构焊接式（TRS 系列）: 钢结构焊接式锚点直接固定于钢结构梁上，形成通向建筑框架的直接荷载传递路径。该方法特别适用于新建项目，并可提供稳定可靠的性能。
• 螺栓连接结构式（TRT 系列）: 当无法进行焊接时，螺栓连接结构式锚点是一种有效替代方案。它们通过螺纹杆和夹板固定在钢结构或混凝土构件上。
• 预埋 / 现浇式锚点（TRE 系列）: 预埋锚点在混凝土施工阶段安装，锚点直接浇筑于楼板之中，从而形成永久性的结构连接。
• 混凝土粘结锚栓（TRM 系列）: 当未安装预埋锚点时，可采用粘结锚栓。螺纹杆通过化学锚固系统固定于钻孔混凝土中。所有安装均需进行 4,000 磅拉力测试，以验证其性能。
• 壁挂式锚点（TWE / TWT / TWM 系列）: 壁挂式锚点安装于女儿墙或外立面墙体，而非屋顶。根据基材不同，可选择不同配置。为保持建筑围护结构完整性，必须进行适当密封处理。
• 嵌入式拉回锚点: 在不适合使用外露锚点的项目中，嵌入式系统提供了一种替代方案。这类锚点与屋面表面齐平，常用于人员通行区域或对建筑外观有严格要求的项目。

拉回锚点作为完整建筑通行系统的一部分

拉回锚点并非独立组件，而是完整协调系统的一部分，可在建筑全生命周期内实现安全高效的外墙通行。

• 拉回锚点与吊臂系统: 吊臂系统依赖两个独立锚点。吊臂基座承担主要载荷，而拉回锚点则负责提供防坠保护。
• 拉回锚点与水平生命线系统: 拉回锚点可相互连接形成水平生命线系统，使工人能够在保持持续连接的情况下安全移动。

如何为不同建筑类型选择合适的拉回锚点

正确的方案取决于建筑结构、高度及维护需求。尽早协调规划是避免后期高成本改动的关键。

对于新建高层建筑，锚点应纳入结构设计之中。通常采用预埋式或钢结构焊接式系统，并配合稳定锚点与协调的通行设备。

在改造项目中，则更强调灵活性。螺栓固定式、粘结式和壁挂式锚点会根据现场条件进行选择，并通过测试与验证确保合规。

经久耐用的拉回锚点

有效的拉回锚点规范最终取决于三个关键决策：选择正确的安装方式、确保适当的承载等级，以及将锚点整合至更广泛的通行系统之中。

Facade Access Solutions 为全球商业、高层及工业项目设计、供应并安装全系列拉回锚点。

针对具体项目需求，团队可从前期设计到最终实施，全程协助您的锚点规范制定。

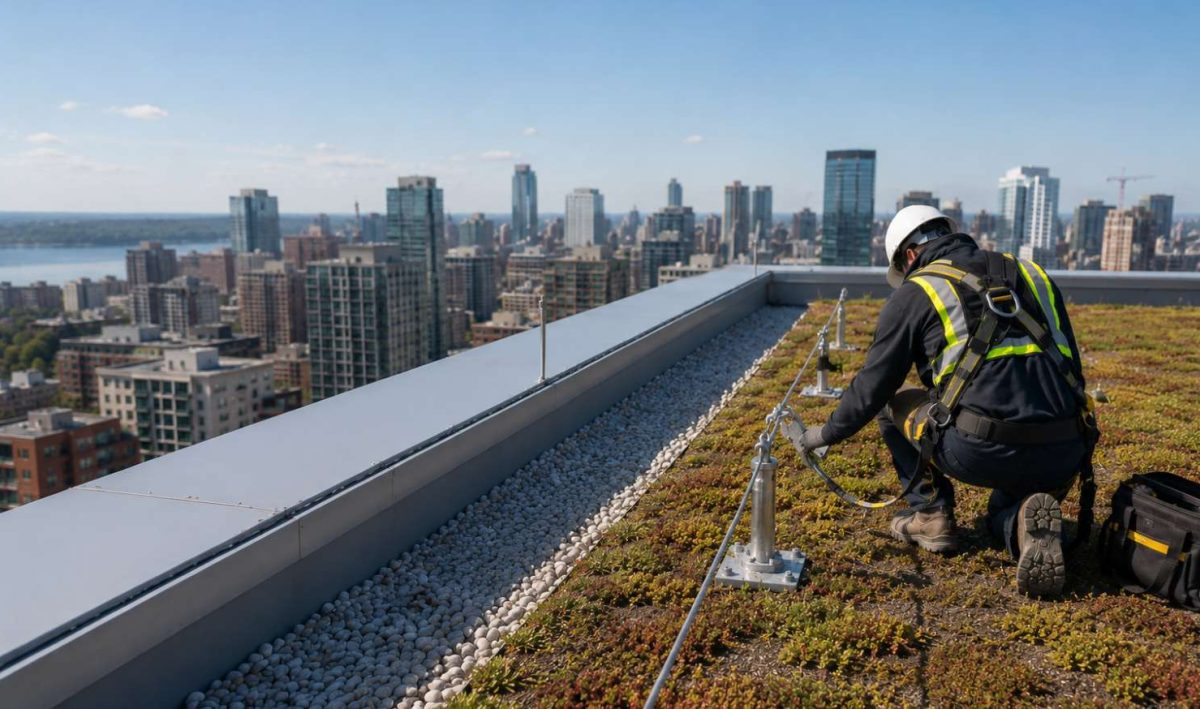

免责声明：所示图形仅供说明用途，并不代表实际产品、设备或真实情况。
