屋面锚点是一种永久性、具有额定承载能力的锚固点，用于支撑商业建筑和高层建筑的外立面通行、悬吊维护及防坠落系统。本指南将说明什么是屋面锚点、不同类型的屋面锚点如何工作，以及建筑师、工程师和建筑业主在为长期外立面维护指定永久屋面锚点时应考虑哪些事项。
在外立面通行应用中，屋面锚点可支撑座板式吊具和水平生命线系统等设备。其设计、布置和结构整合会直接影响外立面可达性、作业人员安全、运行效率及长期维护性能。由于这些系统在反复使用过程中必须承受悬吊荷载和坠落制动荷载，因此正确的工程设计和遵守适用的安全标准至关重要。本指南介绍永久屋面锚点的主要类型、安装方法、荷载要求、全球合规标准，以及商业建筑和高层建筑的关键规范考虑因素。如需更详细的安装指导，请参阅我们的《永久屋面锚点安装指南》。如需了解更广泛的作业人员保护要求，请参阅我们的《限位防坠要求、安全与法规指南》。
屋面锚点是一种集成到建筑结构中的永久性额定承载锚固点，用于支撑维护、检查和窗户清洁作业期间使用的外立面通行和防坠落系统。与临时系挂点或便携式锚固装置不同，永久屋面锚点经过工程设计和测试，可承受商业建筑和高层建筑环境中的悬吊荷载及坠落制动荷载。
在外立面通行系统中，屋面锚点用于固定悬吊绳、独立安全生命线，以及与悬吊平台、座板式吊具、吊臂系统和建筑维护单元（BMU）配合使用的作业人员防坠落设备。由于这些系统承担关键的生命安全作业，锚点布置、结构协调和荷载性能会直接影响外立面可达性、运行效率和作业人员安全。永久屋面锚点在建筑的整个生命周期内始终与建筑结构相连，并构成商业塔楼、综合用途开发项目、机场、医院、酒店及需要持续外立面维护的公共机构建筑的长期维护基础设施之一。
在外立面通行行业中，屋面锚点、回拉锚点和坠落制动锚点等术语经常互换使用，但具体称谓会根据锚点在系统中的功能而变化。屋面锚点是指集成到建筑结构中的永久锚固点的通用名称。当锚点用于固定座板式吊具或悬吊平台等悬吊通行设备的独立次级安全绳时，通常称为回拉锚点。在防坠落应用中，同一锚点也可作为坠落制动锚点，支撑通过安全带、系绳或用于制止坠落的自收缩生命线连接的作业人员。在许多商业外立面通行系统中，同一个实体锚点可根据系统配置和运行要求承担多种功能。FAS Safety Tieback Anchors 可在完整的外立面通行策略中支持悬吊通行回拉、独立安全生命线和屋面防坠落应用。
| 锚点类型 | 典型应用 | 荷载等级 | 检查要求 |
|---|---|---|---|
| 单点屋面锚点 | 用于悬吊平台、座板式吊具或独立生命线的回拉 | 通常可承受任意方向 5,000 lb（22.2 kN）的极限荷载 | 每年进行目视检查，并根据锚点类型和当地要求重新认证 |
| 水平生命线锚点 | 沿屋面维护路线提供连续系挂 | 作为完整生命线系统的一部分进行工程设计 | 每年检查，并按要求进行系统级重新认证 |
| 吊臂底座 | 支撑用于悬吊平台或座板式吊具的吊臂 | 根据吊臂系统设计按项目确定 | 使用前检查、年度检查，并根据制造商要求和当地法规重新认证 |
| 稳定锚点 | 控制较高建筑上悬吊平台的移动 | OSHA ISA 参考值为 300 lb 时不得产生永久变形，600 lb 时不得失效 | 根据外立面通行方案和当地要求定期检查 |
屋面锚点是完整工程荷载路径的一部分，该路径用于将悬吊力和防坠落力安全地传递至建筑结构。锚点本身永久连接到结构楼板、钢框架、女儿墙或支撑结构构件。悬吊绳、安全生命线或水平生命线系统连接至锚点，而作业人员或悬吊平台在运行时连接至这些绳索或生命线。荷载路径中的每个部分都必须经过工程设计，以便在日常工作条件和紧急坠落制动情况下安全承受所施加的力。任何一个部分失效都会破坏整个外立面通行策略的完整性。Facade Access Solutions 回拉锚点设计可承受任意方向 5,000 lb（22.2 kN）的极限荷载。支撑结构也必须能够承受所施加的荷载，并具有至少 2:1 的结构安全系数，由项目结构工程师进行验证。
并非所有屋面锚点都可以互换使用。正确的锚点类型取决于安装位置、外立面通行方式、结构条件、屋面构造配置以及建筑的长期维护要求。永久屋面锚点具有多种配置，以适应不同的建筑和结构条件。有些系统设计为直接安装在屋面楼板上，另一些则安装在女儿墙、外立面构件或檐底结构上，以解决屋面布置不可行的情况。不同锚点类型还可支持从悬吊平台和 BMU 到座板式吊具和水平生命线系统等不同的外立面通行策略。Facade Access Solutions 生产多种永久屋面锚点系统，包括屋面安装式回拉锚点、齐平式锚点、墙装锚点、檐底安装锚点，以及可采用肩螺栓或定位销配置的间歇式稳定锚点。

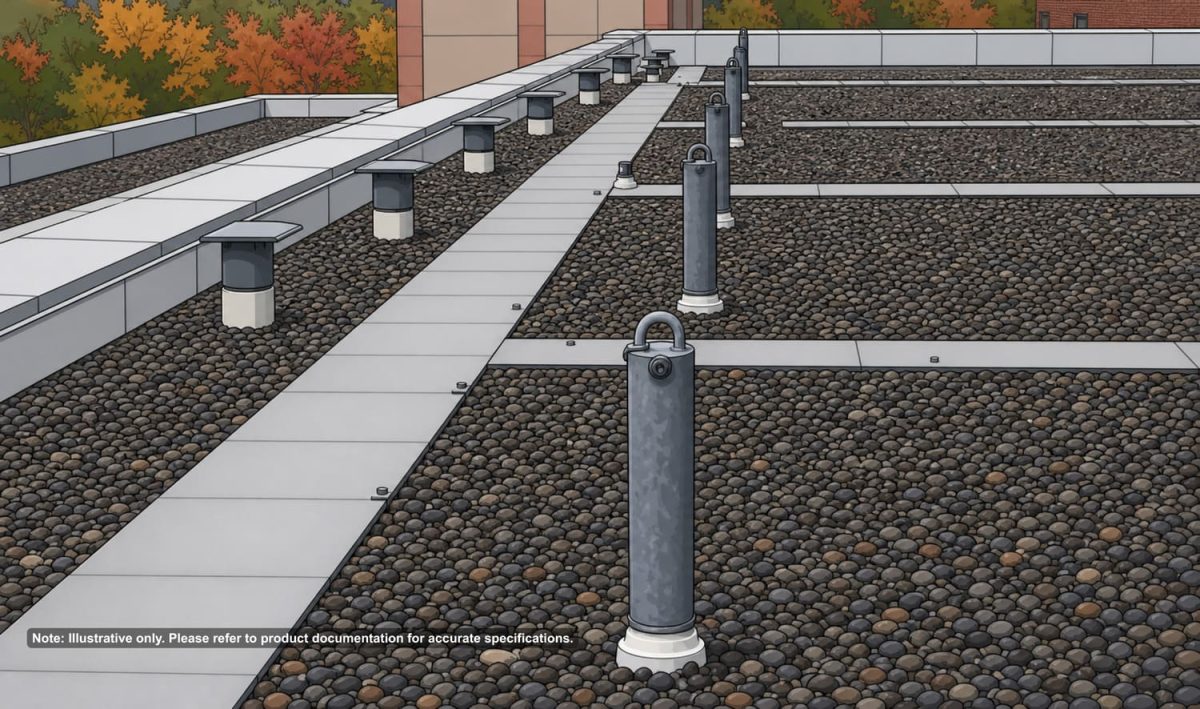

屋面安装式回拉锚点通常也称为标准垂直支柱锚点，是商业外立面通行系统中最常用的永久屋面锚点。这类系统通常由直径 4 英寸的镀锌钢管支撑件和位于组件顶部的 3/4 英寸不锈钢 U 形连接杆组成。标准配置通常提供 12 英寸、18 英寸和 24 英寸三种高度，具体取决于屋面构造厚度和防水条件。这类锚点广泛用于窗户清洗回拉、悬吊维护系统、屋面防坠落，以及采用座板式吊具或悬吊平台的悬吊通行应用。由于锚点高出屋面表面，可为悬吊绳和独立安全生命线提供易于连接的固定点。Facade Access Solutions 生产的屋面安装式回拉锚点提供多种连接方式，包括焊接至钢结构、预埋现浇、穿透螺栓和 Hilti 机械锚栓系统。
齐平式屋面锚点适用于因屋面美观、人员通行或设备布置而不允许锚点构件突出屋面的项目。该系统嵌入屋面构造中，形成低轮廓锚固点，同时保持与标准回拉系统相同的结构性能。齐平式锚点通常采用热浸镀锌钢制造，设计极限荷载与标准屋面安装式回拉锚点相同，均为 5,000 lb。它们可采用多种安装方法，包括预埋安装、机械锚栓和改造安装。齐平式系统通常用于绿色屋面、屋面休闲空间、观景平台和高人流屋面环境，在这些场所，减少绊倒危险和保持屋面外观是重要的设计考虑因素。
墙装锚点直接安装在女儿墙侧面或外立面结构上，而不是安装在屋面表面。当因防水问题、泛水限制或结构条件而限制屋面穿透，导致屋面安装不可行时，通常采用这类系统。在某些建筑配置中，墙装锚点还可改善悬吊几何关系和外立面覆盖范围。根据项目要求和结构基层，安装方法可包括预埋锚点、穿透螺栓系统、化学锚栓或定制工程安装组件。FAS 墙装锚点系统适用于新建和改造项目，并可与悬吊通行及防坠落系统兼容。
檐底安装锚点安装在阳台挑檐、雨篷、露台及建筑突出构件等结构件的底部，适用于常规屋面锚点布置不可行或不实用的情况。这些系统为在上方结构下方或内凹外立面区域工作的维护人员提供悬吊或防坠落锚固点。檐底安装锚点常用于酒店项目、裙楼结构、综合用途开发项目及具有阶梯式建筑形体的塔楼，以解决难以到达的外立面区域。由于不同项目的檐底条件差异很大，这类系统通常需要根据建筑结构和外立面通行要求进行定制工程设计。
| 锚点类型 | 安装位置 | 典型应用 | 连接方法 | 主要优势 |
|---|---|---|---|---|
| 屋面安装式回拉锚点 | 屋面楼板 | 悬吊维护和防坠落 | 焊接、预埋、穿透螺栓、Hilti | 标准商业解决方案 |
| 齐平式锚点 | 嵌入式屋面表面 | 休闲平台和绿色屋面 | 焊接、预埋、穿透螺栓 | 尽量减少屋面障碍物 |
| 墙装锚点 | 女儿墙或外立面 | 对防水敏感的屋面 | 预埋、化学锚固、穿透螺栓 | 避免穿透屋面 |
| 檐底安装锚点 | 结构底部 | 挑檐下方通行 | 按项目设计 | 支持难以到达的外立面区域 |
屋面锚点与建筑结构之间的连接决定系统是否能够在需要时安全抵抗悬吊荷载和防坠落荷载。即使锚点本身经过正确设计，只有安装方法和支撑结构能够将这些荷载安全传递至建筑框架时，系统才能达到额定性能。正确连接方法的选择取决于多个项目特定因素，包括屋面结构类型、项目为新建还是改造、能否接近楼板底部、屋面构造配置和结构荷载要求。Facade Access Solutions 的永久回拉锚点系列提供多种安装方式，包括焊接至钢结构、预埋现浇、穿透螺栓、Hilti 机械锚栓，以及用于改造条件的化学锚固系统。
预埋锚点在施工期间直接安装到混凝土楼板中。采用这种方法时，锚点组件在浇筑混凝土之前定位，待混凝土固化后，锚点与结构楼板完全整合。这通常被视为新建项目的优选安装方式，因为它可形成直接结构连接，同时简化防水协调，并减少项目生命周期后期的改造需求。然而，成功安装高度依赖于与混凝土浇筑顺序的早期协调。
钢结构焊接系统将锚点直接连接至宽翼缘梁或 HSS 截面等结构钢构件。这类系统常用于能够高效实现直接结构连接的钢框架建筑。正确的焊接程序对于保持锚点完整性至关重要。焊缝通常采用 E70XX 焊条，并符合适用的结构焊接标准和项目规范。
穿透螺栓锚点使用穿过屋面楼板的螺纹杆和背板形成牢固的机械连接。这类系统常用于钢筋混凝土结构及在原始施工中未协调预埋锚点的改造项目。由于螺纹杆穿过楼板，安装时必须能够接近结构底部。
化学锚点使用结构环氧树脂，将螺纹杆固定到钻孔混凝土中。这类系统广泛用于无法进行预埋安装或无法从底部安装穿透螺栓的改造项目。由于化学锚点依赖化学粘结性能，正确的安装程序和基层准备至关重要。通常会根据项目要求和适用标准进行验证试验。化学锚点在其运行寿命内还需要定期重新认证和荷载测试。
夹持式锚点无需焊接或钻孔即可直接连接到结构钢。尽管在永久外立面通行系统中不太常见，但它们适用于必须尽量减少结构改动的特殊改造条件。根据具体应用和结构条件，这类系统通常被视为临时或半永久系统。
屋面锚点属于生命安全设备，经过工程设计，可在严格的结构条件下支撑悬吊通行作业和防坠落系统。其荷载等级、安装方式和支撑结构要求会直接影响作业人员安全、法规合规性和长期外立面通行性能。永久屋面锚点的性能主要由两种荷载等级决定：静态荷载和极限荷载。
静态荷载是指正常悬吊通行作业期间施加在屋面锚点上的工作荷载，包括作业人员、悬吊平台、绳索、工具和维护设备的重量。极限荷载是指锚点在不发生结构失效的情况下必须承受的最大作用力。永久回拉锚点的标准极限荷载要求通常为任意方向 5,000 lb（22.2 kN）。Facade Access Solutions 回拉锚点的设计符合悬吊通行和防坠落应用的这一要求。
屋面锚点系统的强度取决于支撑它的完整荷载路径。施加悬吊荷载或防坠落荷载时，力从锚点本身经过安装连接传递至支撑结构构件，最终进入建筑框架。荷载路径中的每个构件都必须经过正确的工程设计和验证，以安全抵抗运行和紧急荷载条件。锚点制造商负责提供经过测试的锚点组件和荷载等级，而项目结构工程师负责确认支撑结构能够安全承受所施加的力。支撑结构必须保持至少 4:1 的结构安全系数，以确保屋面锚点系统能够安全抵抗运行和紧急荷载条件。
不同结构基层对悬吊荷载和防坠落荷载的响应不同，因此锚点选择和安装策略必须始终与建筑结构设计协调。常见基层包括钢筋混凝土楼板、结构钢框架、组合楼板系统和木结构。屋面构造类型还会影响泛水要求、锚点管高度、防水协调和安装顺序。例如，根据楼板厚度和通行条件，钢筋混凝土结构可采用预埋锚点、穿透螺栓系统或化学锚点；钢框架建筑则通常采用直接连接到结构构件的钢结构焊接方式。
目前没有单一的国际标准统一管理永久屋面锚点。合规要求会因司法管辖区、建筑类型和应用而异。了解适用的监管框架对于确保安全安装、正确的荷载性能和长期运行合规至关重要。Facade Access Solutions 根据项目所在地和主管机关要求，设计符合 OSHA、Cal/OSHA、ANSI、ASME、CSA、EN 795 和 AS/NZS 1891.4 等主要国际标准的永久屋面锚点系统。
在北美，永久屋面锚点和外立面通行系统受 OSHA 法规、ANSI 标准和加拿大 CSA 要求管理。相关标准包括：
OSHA 1926.502 要求坠落制动锚固点能够为每名连接的作业人员提供至少 5,000 lb 的支撑能力，或由合格人员设计，使其能够承受使用期间最大预期荷载的至少两倍。
在欧洲和中东，永久屋面锚点通常按照 EN 795 设计。该标准根据安装方法和结构连接配置，将锚固装置分为 A 至 E 型。EN 1808 管理悬吊通行设备，包括悬吊平台和 BMU。根据司法管辖区，还可能适用其他地区要求，包括德国 DGUV 法规、阿联酋迪拜市政要求和阿布扎比 OSHAD-SF 标准。根据设备类型和运行范围，BS 6037 也可能适用于英国的外立面通行和悬吊通行项目。
在澳大利亚和新西兰，永久屋面锚点和工业坠落制动系统通常受 AS/NZS 1891.4 管理。新加坡建设局（BCA）还要求某些高度超过 13 m 的建筑以及接受外立面检查计划的旧建筑设置永久外立面通行系统。马来西亚、印度尼西亚、香港和中国均有各自的职业安全框架，用于管理高处作业设备和悬吊通行系统。
屋面锚点很少作为独立构件使用。在大多数商业建筑和高层建筑应用中，它们是更大型综合外立面通行系统的一部分，该系统包括悬吊通行设备、屋面运输系统、防坠落基础设施和维护平台。整体外立面通行策略的有效性很大程度上取决于这些系统如何协同工作，以及屋面锚点的布置如何支持长期建筑维护作业。
当 BMU 或吊臂系统将平台悬吊在建筑边缘外侧时，作业人员还必须连接至独立的次级安全系统。这种次级保护通过设置在主要悬吊设备后方的专用回拉锚点实现。回拉锚点不能与 BMU 轨道锚点或吊臂底座互换。其作用是支撑在结构上与悬吊设备本身保持独立的安全生命线。
水平生命线（HLL）系统采用安装在多个锚点之间的张紧钢缆，使作业人员在始终保持系挂的情况下横向移动通过屋面工作区域。与独立屋面锚点不同，HLL 锚点作为工程组件的一部分共同工作。在坠落制动事件中，荷载会分配到多个锚点和中间支撑件，因此整个系统必须作为一套综合解决方案进行工程设计和评估。
对于垂直悬降高度低于约 90 m 的建筑，外立面维护和窗户清洗通常使用由屋面锚点直接支撑的座板式吊具或悬吊平台完成。这类系统通常需要在屋面边缘附近成对设置锚点，包括一个悬吊锚点和一个独立生命线锚点，并与特定外立面区域或窗格对齐。正确的布置规划对于避免建筑整个生命周期内出现无法到达的维护区域和运行限制至关重要。
指定屋面锚点系统并非简单的产品选择。设计阶段作出的决定会直接影响外立面通行策略在建筑整个使用寿命内是否能够保持安全、合规、高效且经济。Facade Access Solutions 为防坠落、悬吊通行和窗户清洗系统提供免费设计服务，包括建议布置、定制规范、结构协调支持和设备建议。
新建项目具有更大的灵活性，因为外立面通行系统可在早期与结构设计、屋面构造和屋面设备布置进行协调。这样可以在施工推进之前优化锚点位置并完成预埋安装。改造项目必须适应现有结构限制，包括楼板厚度、钢筋位置、防水系统和底部可达性。任何改造条件都应在安装前由合格工程师进行结构评估。
锚点布置必须确保建筑整个生命周期内需要检查或维护的每个外立面区域都能安全到达。对于回拉系统，锚点通常在屋面边缘附近成对布置，并与外立面区域对齐。在屋面防坠落应用中，锚点还可通过水平生命线系统连接，为维护人员形成连续系挂区域。不良的布置规划可能导致外立面区域无法到达、维护作业效率低下，以及未来产生改造费用。
仅满足合规要求并不能自动形成有效的外立面通行系统。即使布置在技术上符合监管标准，对维护人员而言仍可能效率低下或不实用。最有效的外立面通行策略会平衡合规性、可用性、运行效率和长期成本管理。在许多情况下，最经济的解决方案是使用实现完整外立面覆盖和安全运行所需的最少数量、且位置正确的锚点。
永久屋面锚点在建筑使用寿命内需要持续检查、维护和重新认证。天气、屋面人流、结构位移、腐蚀和反复运行使用都会随着时间影响锚点性能。在大多数司法管辖区，由合格人员进行年度检查被视为基本维护要求。
年度检查有助于在劣化问题发展为严重安全风险之前加以识别。标准检查通常包括检查：
所有检查都应形成记录，并将记录保存在现场或建筑维护管理系统中。
由于结构环氧系统的长期性能因素，化学锚点通常需要每五年重新认证并进行荷载测试。预埋锚点、钢结构焊接锚点和穿透螺栓锚点等非化学锚点通常采用十年重新认证周期，除非制造商、项目工程师或主管机关另有规定。荷载测试是向锚点组件施加规定的验证荷载，以确认系统仍可在不发生位移、变形或结构失效的情况下承受运行荷载和安全荷载。
常见警示迹象包括表面腐蚀、焊缝开裂、五金件松动、进水、泛水层劣化，以及因冲击荷载或结构应力造成的可见变形。任何承受过坠落制动荷载的锚点都必须立即停止使用，直至由合格专业人员完成检查和重新认证。
屋面锚点是经过工程设计并具有额定承载能力的生命安全构件，是商业建筑和高层建筑永久外立面通行及防坠落系统的基础。从悬吊平台和 BMU 到吊臂系统和水平生命线系统，每一种外立面通行策略都依赖设计正确、安装正确的锚固系统，以支持安全高效的建筑维护作业。
在设计阶段选择正确的锚点类型、安装方法和布置，对于实现完整外立面覆盖、保持法规合规性并避免建筑生命周期后期昂贵的改造至关重要。建筑师、结构工程师、外立面顾问和外立面通行专业人员之间的早期协调，也有助于确保系统与建筑结构、屋面构造、维护要求和长期运行目标正确整合。Facade Access Solutions 是 Alimak Group 的一部分，在北美、欧洲、中东和亚太市场提供完整的屋面锚点和外立面通行解决方案。通过 Manntech、CoxGomyl 和 Tractel 等全球品牌，FAS 提供设计、工程、制造、安装、检查、测试和重新认证服务。
在指定、安装、检查、重新认证或修改屋面锚点时，应咨询胜任人员或合格结构工程师。对于改造项目、化学锚点、特殊屋面基层、悬吊通行布置，以及任何承受过坠落制动荷载或存在可见结构损坏的锚点，这一点尤其重要。
免责声明：所示图形仅供说明用途，并不代表实际产品、设备或真实情况。
屋面锚点是用于将悬吊绳、安全生命线或防坠落系统固定到建筑结构的永久锚固点。吊臂底座用于支撑将平台或座板式吊具悬吊到建筑边缘外侧的吊臂。两种系统虽然可在同一外立面通行配置中配合使用，但承担不同的结构和运行功能。
大多数永久屋面锚点系统需要由合格人员进行年度目视检查，以识别腐蚀、损坏、五金件松动和其他劣化迹象。化学锚点通常每五年重新认证一次，非化学锚点通常每十年重新认证一次，除非当地法规或制造商要求另有规定。
可以。永久屋面锚点通常可通过化学锚点、穿透螺栓系统、钢结构焊接连接或夹持式组件改造安装到现有建筑中。改造可行性取决于楼板厚度、结构承载能力、防水条件和能否接近结构底部等因素。安装前应始终完成结构评估。
用于外立面维护的永久回拉锚点通常设计为可承受任意方向 5,000 lb（22.2 kN）的极限荷载。支撑结构还必须满足适用标准和项目工程要求所规定的结构安全系数标准。
锚点数量和位置取决于建筑高度、外立面几何形状、维护策略、屋面布置和悬吊通行系统类型。通常需要由合格的外立面通行专业人员和结构工程师进行完整评估，以制定能够提供安全、完整外立面覆盖的有效锚点布置方案。
