Jangkar atap adalah titik angkur permanen dengan kapasitas beban tertentu yang digunakan untuk mendukung akses fasad, pemeliharaan tergantung, dan sistem perlindungan jatuh pada bangunan komersial dan gedung tinggi. Panduan ini menjelaskan apa itu jangkar atap, cara kerja berbagai jenis jangkar atap, serta hal-hal yang perlu dipertimbangkan oleh arsitek, insinyur, dan pemilik bangunan saat menentukan jangkar atap permanen untuk pemeliharaan fasad jangka panjang.
Dalam aplikasi akses fasad, jangkar atap mendukung sistem seperti kursi bosun dan sistem lifeline horizontal. Desain, penempatan, dan integrasi strukturalnya secara langsung memengaruhi keterjangkauan fasad, keselamatan pekerja, efisiensi operasional, dan kinerja pemeliharaan jangka panjang. Karena sistem ini harus menahan beban suspensi dan penghentian jatuh selama penggunaan operasional berulang, rekayasa yang tepat dan kepatuhan terhadap standar keselamatan yang berlaku sangat penting. Panduan ini membahas jenis utama jangkar atap permanen, metode pemasangan, persyaratan beban, standar kepatuhan global, dan pertimbangan spesifikasi utama untuk bangunan komersial dan gedung tinggi. Untuk panduan pemasangan yang lebih terperinci, lihat Panduan Pemasangan Jangkar Atap Permanen kami. Untuk persyaratan perlindungan pekerja yang lebih luas, lihat panduan kami tentang Persyaratan, Keselamatan, dan Peraturan Fall Restraint.
Jangkar atap adalah titik angkur permanen dengan kapasitas beban tertentu yang diintegrasikan ke dalam struktur bangunan untuk mendukung sistem akses fasad dan perlindungan jatuh yang digunakan selama pekerjaan pemeliharaan, inspeksi, dan pembersihan jendela. Tidak seperti titik pengikatan sementara atau perangkat angkur portabel, jangkar atap permanen direkayasa dan diuji untuk menahan beban suspensi dan penghentian jatuh di lingkungan komersial dan gedung tinggi.
Dalam sistem akses fasad, jangkar atap mengamankan tali suspensi, lifeline keselamatan independen, dan peralatan perlindungan jatuh pekerja yang digunakan bersama platform tergantung, kursi bosun, sistem davit, dan Building Maintenance Unit (BMU). Karena sistem ini mendukung operasi keselamatan jiwa yang penting, penempatan jangkar, koordinasi struktural, dan kinerja beban secara langsung memengaruhi keterjangkauan fasad, efisiensi operasional, dan keselamatan pekerja. Jangkar atap permanen tetap terintegrasi ke dalam bangunan sepanjang siklus hidupnya dan menjadi bagian dari infrastruktur pemeliharaan jangka panjang untuk menara komersial, pengembangan fungsi campuran, bandara, rumah sakit, hotel, dan bangunan institusional yang memerlukan pemeliharaan fasad berkelanjutan.
Istilah jangkar atap, jangkar tieback, dan jangkar penghenti jatuh sering digunakan secara bergantian di seluruh industri akses fasad, tetapi terminologinya berubah sesuai dengan fungsi jangkar di dalam sistem. Jangkar atap adalah istilah umum untuk titik angkur permanen yang diintegrasikan ke dalam struktur bangunan. Ketika jangkar mengamankan jalur keselamatan sekunder independen untuk peralatan akses tergantung seperti kursi bosun atau platform tergantung, jangkar tersebut umumnya disebut jangkar tieback. Dalam aplikasi perlindungan jatuh, jangkar yang sama dapat berfungsi sebagai jangkar penghenti jatuh yang menopang pekerja yang terhubung melalui harness, lanyard, atau lifeline tarik otomatis yang dirancang untuk menghentikan kejadian jatuh. Dalam banyak sistem akses fasad komersial, jangkar fisik yang sama dapat mendukung beberapa fungsi sesuai konfigurasi sistem dan persyaratan operasional. FAS Safety Tieback Anchors dirancang untuk mengakomodasi tieback akses tergantung, lifeline keselamatan independen, dan aplikasi perlindungan jatuh di atap dalam suatu strategi akses fasad yang lengkap.
| Jenis Jangkar | Aplikasi Umum | Kapasitas Beban | Persyaratan Inspeksi |
|---|---|---|---|
| Jangkar atap titik tunggal | Tieback untuk platform tergantung, kursi bosun, atau lifeline independen | Umumnya beban ultimit 5.000 lb (22,2 kN) ke segala arah | Inspeksi visual tahunan, dengan sertifikasi ulang berdasarkan jenis jangkar dan persyaratan setempat |
| Jangkar lifeline horizontal | Pengikatan berkelanjutan di atap sepanjang jalur pemeliharaan | Direkayasa sebagai bagian dari sistem lifeline lengkap | Inspeksi tahunan dan sertifikasi ulang tingkat sistem sesuai kebutuhan |
| Dudukan davit | Menopang lengan davit yang digunakan untuk menggantung platform atau kursi bosun | Spesifik proyek berdasarkan desain sistem davit | Inspeksi sebelum digunakan, inspeksi tahunan, dan sertifikasi ulang berdasarkan produsen dan peraturan setempat |
| Jangkar stabilisasi | Mengendalikan pergerakan platform tergantung pada bangunan yang lebih tinggi | Referensi OSHA ISA: 300 lb tanpa deformasi permanen dan 600 lb tanpa kegagalan | Inspeksi berkala berdasarkan rencana akses fasad dan persyaratan setempat |
Jangkar atap merupakan bagian dari jalur beban rekayasa lengkap yang dirancang untuk menyalurkan gaya suspensi dan perlindungan jatuh dengan aman ke dalam struktur bangunan. Jangkar itu sendiri disambungkan secara permanen ke pelat struktural, rangka baja, parapet, atau elemen struktur pendukung. Tali suspensi, lifeline keselamatan, atau sistem lifeline horizontal terhubung ke jangkar, sedangkan pekerja atau platform tergantung terhubung ke jalur tersebut selama pengoperasian. Setiap bagian dari jalur beban ini harus direkayasa untuk menahan gaya yang diterapkan secara aman dalam kondisi kerja rutin maupun skenario darurat penghentian jatuh. Jika salah satu bagian sistem gagal, integritas seluruh strategi akses fasad akan terganggu. Jangkar tieback Facade Access Solutions dirancang untuk kapasitas beban ultimit 5.000 lb (22,2 kN) ke segala arah. Struktur pendukung juga harus menahan beban yang diterapkan dengan faktor keselamatan struktural minimum 2:1 sebagaimana diverifikasi oleh insinyur struktur penanggung jawab.
Tidak semua jangkar atap dapat saling menggantikan. Jenis jangkar yang tepat bergantung pada lokasi pemasangan, metode akses fasad, kondisi struktural, konfigurasi rakitan atap, dan persyaratan pemeliharaan jangka panjang bangunan. Jangkar atap permanen tersedia dalam berbagai konfigurasi untuk mendukung kondisi arsitektural dan struktural yang berbeda. Beberapa sistem dirancang untuk pemasangan langsung pada pelat atap, sedangkan sistem lainnya dipasang pada parapet, elemen fasad, atau struktur soffit ketika penempatan di atap tidak praktis. Setiap jenis jangkar juga mendukung strategi akses fasad yang berbeda, mulai dari platform tergantung dan BMU hingga kursi bosun dan sistem lifeline horizontal. Facade Access Solutions memproduksi berbagai sistem jangkar atap permanen, termasuk jangkar tieback yang dipasang di atap, jangkar rata permukaan, jangkar yang dipasang di dinding, jangkar yang dipasang pada soffit, dan jangkar stabilisasi berkala yang tersedia dalam konfigurasi baut bahu maupun pin detent.
Jangkar tieback yang dipasang di atap, yang sering disebut jangkar pier vertikal standar, merupakan jangkar atap permanen yang paling umum digunakan dalam sistem akses fasad komersial. Sistem ini umumnya terdiri dari penyangga pipa baja galvanis berdiameter 4 inci dan titik sambungan U-bar baja tahan karat 3/4 inci yang diposisikan di bagian atas rakitan. Konfigurasi standar umumnya tersedia dalam ketinggian 12 inci, 18 inci, dan 24 inci, tergantung pada persyaratan lapisan atap dan kondisi kedap air. Jangkar ini banyak digunakan untuk tieback pencucian jendela, sistem pemeliharaan tergantung, perlindungan jatuh di atap, dan aplikasi akses tergantung yang melibatkan kursi bosun atau platform tergantung. Karena menonjol di atas permukaan atap, jangkar ini menyediakan titik sambungan yang mudah diakses untuk tali suspensi dan lifeline keselamatan independen. Facade Access Solutions memproduksi jangkar tieback yang dipasang di atap dengan beberapa pilihan sambungan, termasuk pengelasan ke baja, tanam cor di tempat, baut tembus, dan sistem jangkar mekanis Hilti.
Jangkar atap rata permukaan dirancang untuk proyek yang tidak memungkinkan komponen jangkar menonjol di atas permukaan atap karena pertimbangan estetika atap, pergerakan pejalan kaki, atau tata letak peralatan. Sistem ini ditanam ke dalam rakitan atap untuk menciptakan titik angkur berprofil rendah sambil mempertahankan kinerja struktural yang sama dengan sistem tieback standar. Umumnya dibuat dari baja galvanis celup panas, jangkar rata permukaan dirancang untuk kapasitas beban ultimit 5.000 lb yang sama dengan jangkar tieback standar yang dipasang di atap. Jangkar ini kompatibel dengan beberapa metode pemasangan, termasuk pemasangan tanam, jangkar mekanis, dan aplikasi retrofit. Sistem rata permukaan umumnya ditentukan untuk atap hijau, ruang fasilitas di atap, dek observasi, dan lingkungan atap dengan lalu lintas tinggi, ketika pengurangan bahaya tersandung dan pemeliharaan tampilan atap merupakan pertimbangan desain yang penting.
Jangkar yang dipasang di dinding dipasang langsung pada sisi dinding parapet atau struktur fasad, bukan pada permukaan atap. Sistem ini umumnya digunakan ketika penetrasi atap dibatasi karena kekhawatiran terhadap kedap air, keterbatasan flashing, atau kondisi struktural yang membuat pemasangan di atap tidak praktis. Jangkar yang dipasang di dinding juga dapat meningkatkan geometri suspensi dan cakupan fasad untuk konfigurasi bangunan tertentu. Sesuai persyaratan proyek dan substrat struktural, metode pemasangan dapat mencakup jangkar tanam, sistem baut tembus, jangkar adhesif, atau rakitan pemasangan yang direkayasa khusus. Sistem jangkar dinding FAS dirancang untuk mendukung aplikasi konstruksi baru dan retrofit sekaligus mempertahankan kompatibilitas dengan sistem akses tergantung dan perlindungan jatuh.
Jangkar yang dipasang pada soffit dipasang di bagian bawah elemen struktural seperti juluran balkon, kanopi, teras, dan proyeksi arsitektural ketika penempatan jangkar konvensional pada tingkat atap tidak memungkinkan atau tidak praktis. Sistem ini menyediakan angkur suspensi atau perlindungan jatuh bagi personel pemeliharaan yang bekerja di bawah struktur di atas kepala atau area fasad yang tersembunyi. Jangkar soffit umumnya digunakan pada proyek perhotelan, struktur podium, pengembangan fungsi campuran, dan menara dengan bentuk arsitektural bertingkat yang menciptakan zona fasad yang sulit dijangkau. Karena kondisi soffit sangat berbeda antarproyek, sistem ini sering direkayasa khusus agar sesuai dengan struktur bangunan dan persyaratan akses fasad.
| Jenis Jangkar | Lokasi Pemasangan | Aplikasi Umum | Metode Sambungan | Keunggulan Utama |
|---|---|---|---|---|
| Tieback yang dipasang di atap | Pelat atap | Pemeliharaan tergantung dan perlindungan jatuh | Las, tanam, baut tembus, Hilti | Solusi komersial standar |
| Rata permukaan | Permukaan atap yang ditanam | Dek fasilitas dan atap hijau | Las, tanam, baut tembus | Hambatan minimal di atap |
| Dipasang di dinding | Parapet atau fasad | Atap yang sensitif terhadap kedap air | Tanam, adhesif, baut tembus | Menghindari penetrasi atap |
| Dipasang pada soffit | Bagian bawah struktur | Akses di bawah juluran | Spesifik proyek | Mendukung zona fasad yang sulit |
Sambungan antara jangkar atap dan struktur bangunan menentukan apakah sistem dapat menahan beban suspensi dan perlindungan jatuh dengan aman ketika diperlukan. Jangkar yang direkayasa dengan benar hanya dapat bekerja sesuai kapasitasnya jika metode pemasangan dan struktur pendukung dirancang untuk menyalurkan beban tersebut secara aman ke rangka bangunan. Pemilihan metode sambungan yang tepat bergantung pada beberapa faktor spesifik proyek, termasuk jenis struktur atap, apakah proyek merupakan konstruksi baru atau retrofit, akses ke bagian bawah pelat, konfigurasi rakitan atap, dan persyaratan pembebanan struktural. Facade Access Solutions menyediakan beberapa pilihan pemasangan dalam rangkaian jangkar tieback permanennya, termasuk pengelasan ke baja, tanam cor di tempat, baut tembus, jangkar mekanis Hilti, dan sistem jangkar adhesif untuk kondisi retrofit.
Jangkar tanam dipasang langsung ke dalam pelat beton selama konstruksi. Dalam metode ini, rakitan jangkar diposisikan sebelum pengecoran beton sehingga jangkar terintegrasi sepenuhnya ke dalam pelat struktural setelah beton mengeras. Metode ini umumnya dianggap sebagai metode pemasangan pilihan untuk konstruksi baru karena menciptakan sambungan struktural langsung sekaligus menyederhanakan koordinasi kedap air dan mengurangi kebutuhan retrofit pada tahap selanjutnya dalam siklus hidup proyek. Namun, keberhasilan pemasangan sangat bergantung pada koordinasi awal dengan urutan pengecoran beton.
Sistem las ke baja memasang jangkar langsung ke elemen baja struktural seperti balok flange lebar atau profil HSS. Sistem ini umumnya digunakan pada bangunan rangka baja yang memungkinkan sambungan struktural langsung dibuat secara efisien. Prosedur pengelasan yang tepat sangat penting untuk menjaga integritas jangkar. Pengelasan umumnya dilakukan menggunakan elektroda E70XX sesuai dengan standar pengelasan struktural dan spesifikasi proyek yang berlaku.
Jangkar baut tembus menggunakan batang berulir dan pelat penahan yang dikencangkan menembus pelat atap untuk menciptakan sambungan mekanis yang kuat. Sistem ini umumnya digunakan pada struktur beton bertulang dan aplikasi retrofit ketika jangkar tanam tidak dikoordinasikan selama konstruksi awal. Karena batang berulir menembus pelat, pemasangan memerlukan akses ke bagian bawah struktur.
Jangkar adhesif mengamankan batang berulir ke dalam lubang beton yang dibor dengan menggunakan epoksi struktural. Sistem ini banyak digunakan dalam aplikasi retrofit ketika pemasangan tanam atau akses baut tembus tidak memungkinkan. Karena jangkar adhesif bergantung pada kinerja ikatan kimia, prosedur pemasangan dan persiapan substrat yang benar sangat penting. Pengujian pembuktian umumnya dilakukan sesuai dengan persyaratan proyek dan standar yang berlaku. Jangkar adhesif juga memerlukan sertifikasi ulang dan pengujian beban berkala sepanjang masa operasionalnya.
Jangkar clamp-on dipasang langsung pada baja struktural tanpa pengelasan atau pengeboran. Meskipun kurang umum dalam sistem akses fasad permanen, jangkar ini berguna dalam kondisi retrofit khusus ketika modifikasi struktural harus diminimalkan. Sistem ini umumnya dianggap sementara atau semi-permanen, tergantung pada aplikasi dan kondisi struktural.
Jangkar atap adalah peralatan keselamatan jiwa yang direkayasa untuk mendukung operasi akses tergantung dan sistem perlindungan jatuh dalam kondisi struktural yang berat. Kapasitas beban, metode pemasangan, dan persyaratan struktur pendukungnya secara langsung memengaruhi keselamatan pekerja, kepatuhan peraturan, dan kinerja akses fasad jangka panjang. Dua kapasitas beban utama mengatur kinerja jangkar atap permanen: beban statis dan beban ultimit.
Beban statis mengacu pada beban kerja yang diterapkan pada jangkar atap selama operasi akses tergantung normal, termasuk berat pekerja, platform tergantung, tali, alat, dan peralatan pemeliharaan. Beban ultimit mengacu pada gaya maksimum yang harus ditahan jangkar tanpa kegagalan struktural. Untuk jangkar tieback permanen, persyaratan beban ultimit standar umumnya 5.000 lb (22,2 kN) ke segala arah. Jangkar tieback Facade Access Solutions dirancang untuk memenuhi persyaratan ini bagi aplikasi akses tergantung dan perlindungan jatuh.
Sistem jangkar atap hanya sekuat jalur beban lengkap yang menopangnya. Ketika beban suspensi atau perlindungan jatuh diterapkan, gaya bergerak dari jangkar melalui sambungan pemasangan, masuk ke elemen struktur pendukung, dan akhirnya ke rangka bangunan. Setiap komponen dalam jalur beban ini harus direkayasa dan diverifikasi dengan benar agar dapat menahan kondisi pembebanan operasional maupun darurat secara aman. Meskipun produsen jangkar menyediakan rakitan jangkar yang telah diuji dan kapasitas bebannya, insinyur struktur penanggung jawab bertanggung jawab untuk memastikan bahwa struktur pendukung dapat menahan gaya yang diterapkan secara aman. Struktur pendukung harus mempertahankan faktor keselamatan struktural minimum 4:1 untuk memastikan sistem jangkar atap dapat menahan kondisi pembebanan operasional dan darurat dengan aman.
Substrat struktural yang berbeda merespons beban suspensi dan perlindungan jatuh secara berbeda, sehingga pemilihan jangkar dan strategi pemasangan harus selalu dikoordinasikan dengan desain struktural bangunan. Substrat umum meliputi pelat beton bertulang, rangka baja struktural, sistem dek komposit, dan struktur kayu. Jenis rakitan atap juga memengaruhi persyaratan flashing, tinggi tabung jangkar, koordinasi kedap air, dan urutan pemasangan. Sebagai contoh, struktur beton bertulang dapat mendukung jangkar tanam, sistem baut tembus, atau jangkar adhesif sesuai ketebalan pelat dan kondisi akses, sedangkan bangunan rangka baja umumnya menggunakan sambungan las ke baja yang dipasang langsung pada elemen struktural.
Tidak ada satu standar internasional yang mengatur jangkar atap permanen. Persyaratan kepatuhan berbeda-beda sesuai yurisdiksi, jenis bangunan, dan aplikasi. Memahami kerangka peraturan yang berlaku sangat penting untuk memastikan pemasangan yang aman, kinerja beban yang tepat, dan kepatuhan operasional jangka panjang. Facade Access Solutions merancang sistem jangkar atap permanen untuk memenuhi standar internasional utama, termasuk OSHA, Cal/OSHA, ANSI, ASME, CSA, EN 795, dan AS/NZS 1891.4, sesuai dengan lokasi proyek dan persyaratan otoritas yang berwenang.
Di Amerika Utara, jangkar atap permanen dan sistem akses fasad diatur oleh peraturan OSHA, standar ANSI, dan persyaratan CSA Kanada. Standar yang relevan meliputi:
OSHA 1926.502 mengharuskan angkur penghenti jatuh untuk menopang beban minimum 5.000 lb bagi setiap pekerja yang terhubung atau dirancang oleh orang yang berkualifikasi untuk menahan sedikitnya dua kali beban maksimum yang diperkirakan selama penggunaan.
Di seluruh Eropa dan Timur Tengah, jangkar atap permanen umumnya dirancang sesuai EN 795, yang mengklasifikasikan perangkat jangkar menjadi Tipe A hingga E berdasarkan metode pemasangan dan konfigurasi penyambungan struktural. EN 1808 mengatur peralatan akses tergantung, termasuk platform tergantung dan BMU. Persyaratan regional tambahan dapat berlaku sesuai yurisdiksi, termasuk peraturan DGUV di Jerman, persyaratan Dubai Municipality di UEA, dan standar OSHAD-SF di Abu Dhabi. BS 6037 juga dapat berlaku pada proyek akses fasad dan akses tergantung di Inggris, sesuai jenis peralatan dan lingkup operasional.
Di Australia dan Selandia Baru, jangkar atap permanen dan sistem penghenti jatuh industri umumnya diatur oleh AS/NZS 1891.4. Building and Construction Authority (BCA) Singapura juga mewajibkan sistem akses fasad permanen pada bangunan tertentu yang tingginya melebihi 13 m dan pada bangunan lama yang menjalani program inspeksi fasad. Malaysia, Indonesia, Hong Kong, dan Tiongkok memiliki kerangka keselamatan kerja masing-masing yang mengatur peralatan kerja di ketinggian dan sistem akses tergantung.
Jangkar atap jarang beroperasi sebagai komponen mandiri. Dalam sebagian besar aplikasi komersial dan gedung tinggi, jangkar berfungsi sebagai salah satu bagian dari sistem akses fasad terintegrasi yang lebih besar, yang mencakup peralatan akses tergantung, sistem transportasi di atap, infrastruktur perlindungan jatuh, dan platform pemeliharaan. Efektivitas strategi akses fasad secara keseluruhan sangat bergantung pada cara sistem-sistem tersebut bekerja bersama dan cara tata letak jangkar atap mendukung operasi pemeliharaan bangunan jangka panjang.
Ketika BMU atau sistem davit menggantung platform melewati tepi bangunan, pekerja juga harus terhubung ke sistem keselamatan sekunder independen. Perlindungan sekunder ini dicapai melalui jangkar tieback khusus yang ditempatkan di belakang peralatan suspensi utama. Jangkar tieback tidak dapat saling menggantikan dengan jangkar rel BMU atau dudukan davit. Tujuannya adalah menopang lifeline keselamatan independen yang tetap terpisah secara struktural dari peralatan tergantung itu sendiri.
Sistem lifeline horizontal (HLL) menggunakan kabel bertegangan yang dipasang di antara beberapa titik jangkar, sehingga pekerja dapat bergerak menyamping melintasi area kerja di atap sambil tetap terikat secara terus-menerus. Tidak seperti jangkar atap mandiri, jangkar HLL bekerja secara kolektif sebagai bagian dari rakitan rekayasa. Beban didistribusikan ke beberapa jangkar dan penyangga antara selama kejadian penghentian jatuh, sehingga seluruh sistem harus direkayasa dan dievaluasi sebagai satu solusi terintegrasi.
Untuk bangunan dengan tinggi jatuh di bawah sekitar 90 m, operasi pemeliharaan fasad dan pencucian jendela umumnya dilakukan menggunakan kursi bosun atau platform tergantung yang ditopang langsung dari jangkar atap. Sistem ini biasanya memerlukan pasangan jangkar di dekat tepi atap, yang terdiri dari satu jangkar suspensi dan satu jangkar lifeline independen yang disejajarkan dengan zona fasad atau bidang jendela tertentu. Perencanaan tata letak yang tepat sangat penting untuk menghindari zona pemeliharaan yang tidak dapat dijangkau dan keterbatasan operasional sepanjang siklus hidup bangunan.
Menentukan sistem jangkar atap bukan sekadar memilih produk. Keputusan yang dibuat selama tahap desain secara langsung memengaruhi apakah strategi akses fasad akan tetap aman, patuh, efisien, dan hemat biaya sepanjang umur bangunan. Facade Access Solutions menyediakan layanan desain tanpa biaya untuk sistem perlindungan jatuh, akses tergantung, dan pencucian jendela, termasuk usulan tata letak, spesifikasi yang disesuaikan, dukungan koordinasi struktural, dan rekomendasi peralatan.
Proyek konstruksi baru memberikan fleksibilitas lebih besar karena sistem akses fasad dapat dikoordinasikan sejak awal dengan desain struktural, rakitan atap, dan tata letak peralatan di atap. Hal ini memungkinkan penempatan jangkar yang dioptimalkan dan pemasangan tanam sebelum konstruksi berlanjut. Proyek retrofit harus bekerja dalam keterbatasan struktur yang ada, termasuk ketebalan pelat, lokasi tulangan, sistem kedap air, dan aksesibilitas bagian bawah. Setiap kondisi retrofit harus menjalani penilaian struktural oleh insinyur yang berkualifikasi sebelum pemasangan dilakukan.
Penempatan jangkar harus memastikan bahwa setiap area fasad yang memerlukan inspeksi atau pemeliharaan dapat dijangkau dengan aman sepanjang siklus hidup bangunan. Untuk sistem tieback, jangkar biasanya ditempatkan di dekat tepi atap dalam konfigurasi berpasangan yang sejajar dengan zona fasad. Dalam aplikasi perlindungan jatuh di atap, jangkar juga dapat terhubung melalui sistem lifeline horizontal untuk menciptakan zona pengikatan berkelanjutan bagi personel pemeliharaan. Perencanaan tata letak yang buruk dapat menciptakan bagian fasad yang tidak dapat dijangkau, operasi pemeliharaan yang tidak efisien, dan biaya retrofit di masa mendatang.
Kepatuhan saja tidak otomatis menghasilkan sistem akses fasad yang efektif. Tata letak yang secara teknis memenuhi standar peraturan masih dapat tidak efisien atau tidak praktis bagi personel pemeliharaan. Strategi akses fasad yang paling efektif menyeimbangkan kepatuhan, kemudahan penggunaan, efisiensi operasional, dan pengelolaan biaya jangka panjang. Dalam banyak kasus, solusi yang paling hemat biaya menggunakan jumlah minimum jangkar yang diposisikan dengan benar untuk mencapai cakupan fasad lengkap dan pengoperasian yang aman.
Jangkar atap permanen memerlukan inspeksi, pemeliharaan, dan sertifikasi ulang berkelanjutan sepanjang umur bangunan. Paparan terhadap cuaca, lalu lintas atap, pergerakan struktural, korosi, dan penggunaan operasional berulang dapat memengaruhi kinerja jangkar dari waktu ke waktu. Di sebagian besar yurisdiksi, inspeksi tahunan oleh orang yang berkualifikasi dianggap sebagai persyaratan dasar pemeliharaan.
Inspeksi tahunan membantu mengidentifikasi tanda-tanda kerusakan sebelum menjadi risiko keselamatan yang serius. Inspeksi standar umumnya mencakup pemeriksaan terhadap:
Semua inspeksi harus didokumentasikan dan catatannya disimpan di lokasi atau di dalam sistem manajemen pemeliharaan bangunan.
Jangkar adhesif biasanya memerlukan sertifikasi ulang dan pengujian beban setiap lima tahun karena pertimbangan kinerja jangka panjang yang terkait dengan sistem epoksi struktural. Jangkar non-adhesif, seperti jangkar tanam, las ke baja, dan baut tembus, umumnya mengikuti siklus sertifikasi ulang sepuluh tahun, kecuali ditentukan lain oleh produsen, insinyur proyek, atau otoritas yang berwenang. Pengujian beban melibatkan penerapan beban uji tertentu pada rakitan jangkar untuk memastikan bahwa sistem dapat terus menahan beban operasional dan keselamatan tanpa pergerakan, deformasi, atau kegagalan struktural.
Tanda peringatan umum meliputi korosi permukaan, las retak, perangkat keras longgar, masuknya air, flashing yang memburuk, dan deformasi yang terlihat akibat beban benturan atau tegangan struktural. Setiap jangkar yang terkena beban penghentian jatuh harus segera dikeluarkan dari layanan sampai diperiksa dan disertifikasi ulang oleh profesional yang berkualifikasi.
Jangkar atap adalah komponen keselamatan jiwa yang direkayasa dan memiliki kapasitas beban tertentu, yang menjadi fondasi sistem akses fasad permanen dan perlindungan jatuh pada bangunan komersial dan gedung tinggi. Mulai dari platform tergantung dan BMU hingga sistem davit dan sistem lifeline horizontal, setiap strategi akses fasad bergantung pada sistem angkur yang dirancang dan dipasang dengan benar untuk mendukung operasi pemeliharaan bangunan yang aman dan efisien.
Pemilihan jenis jangkar, metode pemasangan, dan tata letak yang tepat selama tahap desain sangat penting untuk mencapai cakupan fasad penuh, mempertahankan kepatuhan peraturan, dan menghindari modifikasi retrofit yang mahal pada tahap selanjutnya dalam siklus hidup bangunan. Koordinasi awal antara arsitek, insinyur struktur, konsultan fasad, dan spesialis akses fasad juga membantu memastikan bahwa sistem terintegrasi dengan benar dengan struktur bangunan, rakitan atap, persyaratan pemeliharaan, dan tujuan operasional jangka panjang. Facade Access Solutions, bagian dari Alimak Group, menyediakan solusi jangkar atap dan akses fasad lengkap di pasar Amerika Utara, Eropa, Timur Tengah, dan Asia-Pasifik. Melalui merek global termasuk Manntech, CoxGomyl, dan Tractel, FAS mendukung layanan desain, rekayasa, manufaktur, pemasangan, inspeksi, pengujian, dan sertifikasi ulang.
Orang yang kompeten atau insinyur struktur yang berkualifikasi harus dikonsultasikan setiap kali jangkar atap ditentukan spesifikasinya, dipasang, diperiksa, disertifikasi ulang, atau dimodifikasi. Hal ini sangat penting untuk proyek retrofit, jangkar adhesif, substrat atap yang tidak biasa, tata letak akses tergantung, dan setiap jangkar yang telah terkena beban penghentian jatuh atau kerusakan struktural yang terlihat.

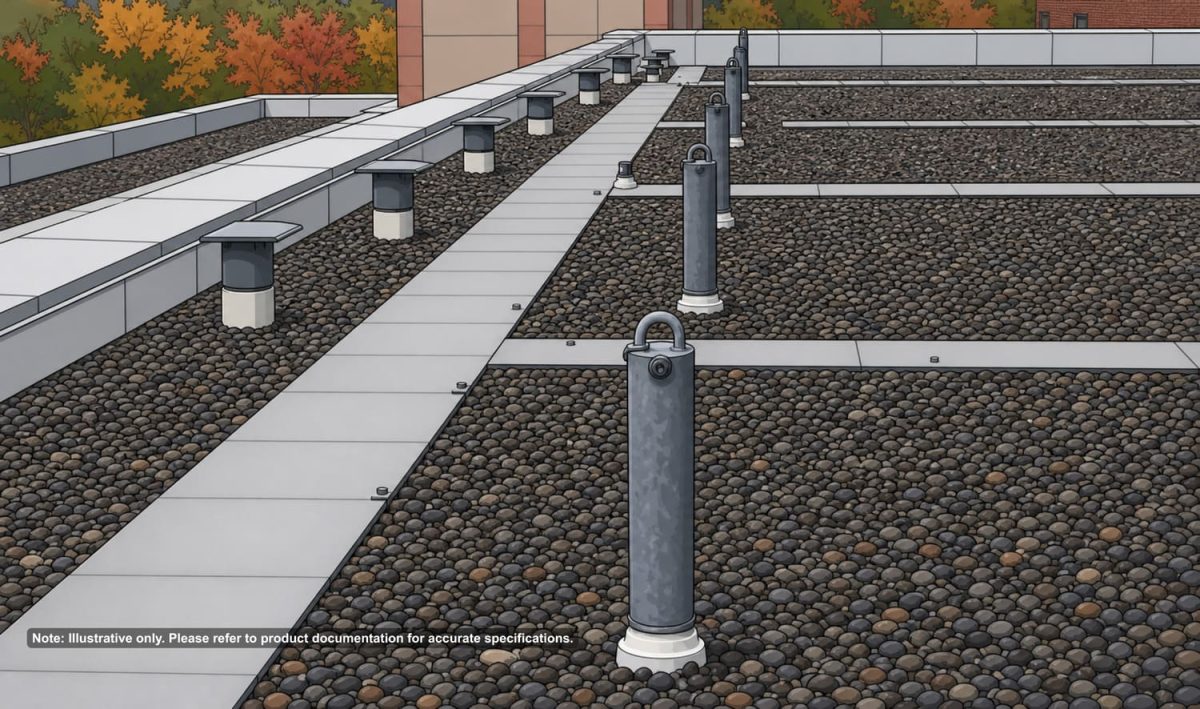

Penafian: Grafik yang ditampilkan hanya untuk tujuan ilustrasi dan tidak mewakili produk, peralatan, atau kondisi nyata.
