Ein Dachanker ist ein permanenter, für eine bestimmte Last bemessener Anschlagpunkt, der zur Unterstützung von Fassadenzugangssystemen, hängenden Wartungssystemen und Absturzsicherungssystemen an Gewerbe- und Hochhäusern eingesetzt wird. Dieser Leitfaden erläutert, was ein Dachanker ist, wie verschiedene Dachankertypen funktionieren und was Architekten, Ingenieure und Gebäudeeigentümer bei der Spezifikation permanenter Dachanker für die langfristige Fassadenwartung berücksichtigen sollten.
Bei Fassadenzugangsanwendungen unterstützen Dachanker Systeme wie Arbeitssitze und horizontale Seilsicherungssysteme. Ihre Auslegung, Anordnung und strukturelle Einbindung wirken sich unmittelbar auf die Zugänglichkeit der Fassade, die Sicherheit der Beschäftigten, die betriebliche Effizienz und die langfristige Wartungsleistung aus. Da diese Systeme bei wiederholter betrieblicher Nutzung Hänge- und Auffanglasten standhalten müssen, sind eine fachgerechte technische Planung und die Einhaltung der geltenden Sicherheitsnormen entscheidend. Dieser Leitfaden behandelt die wichtigsten Typen permanenter Dachanker, Befestigungsmethoden, Lastanforderungen, weltweite Konformitätsnormen und zentrale Spezifikationsaspekte für Gewerbe- und Hochhäuser. Ausführlichere Hinweise zur Montage finden Sie in unserem Leitfaden zur Installation permanenter Dachanker. Weiterführende Anforderungen zum Schutz von Beschäftigten finden Sie in unserem Leitfaden zu Rückhaltesystemen, Sicherheit und Vorschriften.
Ein Dachanker ist ein permanenter, für eine bestimmte Last bemessener Anschlagpunkt, der in die Gebäudestruktur integriert wird, um Fassadenzugangs- und Absturzsicherungssysteme bei Wartungs-, Inspektions- und Fensterreinigungsarbeiten zu unterstützen. Im Gegensatz zu temporären Anschlagpunkten oder tragbaren Anschlageinrichtungen werden permanente Dachanker technisch ausgelegt und geprüft, um Hänge- und Auffanglasten in Gewerbe- und Hochhausumgebungen standzuhalten.
Innerhalb von Fassadenzugangssystemen sichern Dachanker Trag-/Hängeseile, unabhängige Sicherheitsseile und persönliche Absturzschutzausrüstung, die mit hängenden Arbeitsbühnen, Arbeitssitzen, Davitsystemen und Building Maintenance Units (BMUs) verwendet wird. Da diese Systeme für sicherheitskritische Arbeiten eingesetzt werden, beeinflussen Ankeranordnung, strukturelle Koordination und Lastverhalten unmittelbar die Fassadenzugänglichkeit, betriebliche Effizienz und Sicherheit der Beschäftigten. Permanente Dachanker bleiben während des gesamten Lebenszyklus eines Gebäudes integriert und sind Bestandteil der langfristigen Wartungsinfrastruktur von Gewerbetürmen, gemischt genutzten Gebäudekomplexen, Flughäfen, Krankenhäusern, Hotels und institutionellen Gebäuden, die eine fortlaufende Fassadenwartung erfordern.
Die Begriffe Dachanker, Rückverankerungsanker und Auffanganker werden in der Fassadenzugangsbranche häufig austauschbar verwendet. Die Bezeichnung ändert sich jedoch je nachdem, welche Funktion der Anker im System erfüllt. Dachanker ist der allgemeine Begriff für einen permanenten Anschlagpunkt, der in die Gebäudestruktur integriert ist. Wenn der Anker das unabhängige sekundäre Sicherheitsseil für hängende Zugangsausrüstung wie einen Arbeitssitz oder eine hängende Arbeitsbühne sichert, wird er üblicherweise als Rückverankerungsanker bezeichnet. Bei Absturzsicherungsanwendungen kann derselbe Anker als Auffanganker dienen und eine Person sichern, die über einen Auffanggurt, ein Verbindungsmittel oder ein Höhensicherungsgerät angeschlossen ist, das einen Absturz stoppt. In vielen gewerblichen Fassadenzugangssystemen kann derselbe physische Anker abhängig von der Systemkonfiguration und den betrieblichen Anforderungen mehrere Funktionen erfüllen. FAS Safety Tieback Anchors sind dafür ausgelegt, Rückverankerungen für hängenden Zugang, unabhängige Sicherheitsseile und Absturzsicherungsanwendungen auf dem Dach innerhalb einer vollständigen Fassadenzugangsstrategie aufzunehmen.
| Ankertyp | Typische Anwendung | Lastbemessung | Prüfanforderung |
|---|---|---|---|
| Einzelanschlag-Dachanker | Rückverankerung für hängende Arbeitsbühnen, Arbeitssitze oder unabhängige Sicherheitsseile | Üblicherweise 5.000 lb (22,2 kN) Bruchlast in jeder Richtung | Jährliche Sichtprüfung, Rezertifizierung je nach Ankertyp und örtlichen Anforderungen |
| Anker für horizontales Seilsicherungssystem | Kontinuierliche Sicherung auf dem Dach entlang von Wartungswegen | Als Bestandteil des vollständigen Seilsicherungssystems ausgelegt | Jährliche Prüfung und systemweite Rezertifizierung nach Bedarf |
| Davitsockel | Trägt einen Davitarm zum Aufhängen von Arbeitsbühnen oder Arbeitssitzen | Projektspezifisch entsprechend der Davitsystemauslegung | Prüfung vor Gebrauch, jährliche Prüfung und Rezertifizierung nach Herstellerangaben und örtlichen Vorschriften |
| Stabilisierungsanker | Begrenzt die Bewegung hängender Arbeitsbühnen an höheren Gebäuden | OSHA ISA nennt 300 lb ohne bleibende Verformung und 600 lb ohne Versagen | Regelmäßige Prüfung gemäß Fassadenzugangsplan und örtlichen Anforderungen |
Dachanker sind Teil eines vollständig ausgelegten Lastpfads, der Hänge- und Absturzsicherungskräfte sicher in die Gebäudestruktur überträgt. Der Anker selbst ist dauerhaft mit der Tragplatte, dem Stahlrahmen, der Attika oder einem tragenden Bauteil verbunden. Trag-/Hängeseile, Sicherheitsseile oder horizontale Seilsicherungssysteme werden am Anker angeschlossen, während Beschäftigte oder hängende Arbeitsbühnen während des Betriebs mit diesen Seilen verbunden sind. Jeder Teil dieses Lastpfads muss so ausgelegt sein, dass er die einwirkenden Kräfte sowohl unter normalen Arbeitsbedingungen als auch in Notfällen mit Auffangbelastung sicher aufnimmt. Versagt ein Teil des Systems, ist die Integrität der gesamten Fassadenzugangsstrategie beeinträchtigt. Rückverankerungsanker von Facade Access Solutions sind für eine Bruchlast von 5.000 lb (22,2 kN) in jeder Richtung ausgelegt. Die tragende Struktur muss die einwirkenden Lasten ebenfalls mit einem Mindest-Sicherheitsfaktor von 2:1 aufnehmen können, wie vom verantwortlichen Tragwerksplaner zu bestätigen ist.
Dachanker sind nicht beliebig austauschbar. Der richtige Ankertyp hängt vom Montageort, der Fassadenzugangsmethode, den statischen Bedingungen, dem Aufbau der Dachkonstruktion und den langfristigen Wartungsanforderungen des Gebäudes ab. Permanente Dachanker sind in mehreren Konfigurationen für unterschiedliche architektonische und statische Bedingungen erhältlich. Einige Systeme sind für die direkte Montage auf der Dachdecke ausgelegt, andere werden an Attiken, Fassadenelementen oder Untersichtkonstruktionen montiert, wenn eine Positionierung auf dem Dach nicht praktikabel ist. Jeder Ankertyp unterstützt außerdem unterschiedliche Fassadenzugangsstrategien, von hängenden Arbeitsbühnen und BMUs bis zu Arbeitssitzen und horizontalen Seilsicherungssystemen. Facade Access Solutions fertigt verschiedene permanente Dachankersysteme, darunter auf dem Dach montierte Rückverankerungsanker, bündig montierte Anker, wandmontierte Anker, an Untersichten montierte Anker und intermittierende Stabilisierungsanker, die sowohl mit Schulterschrauben- als auch mit Rastbolzenkonfiguration erhältlich sind.

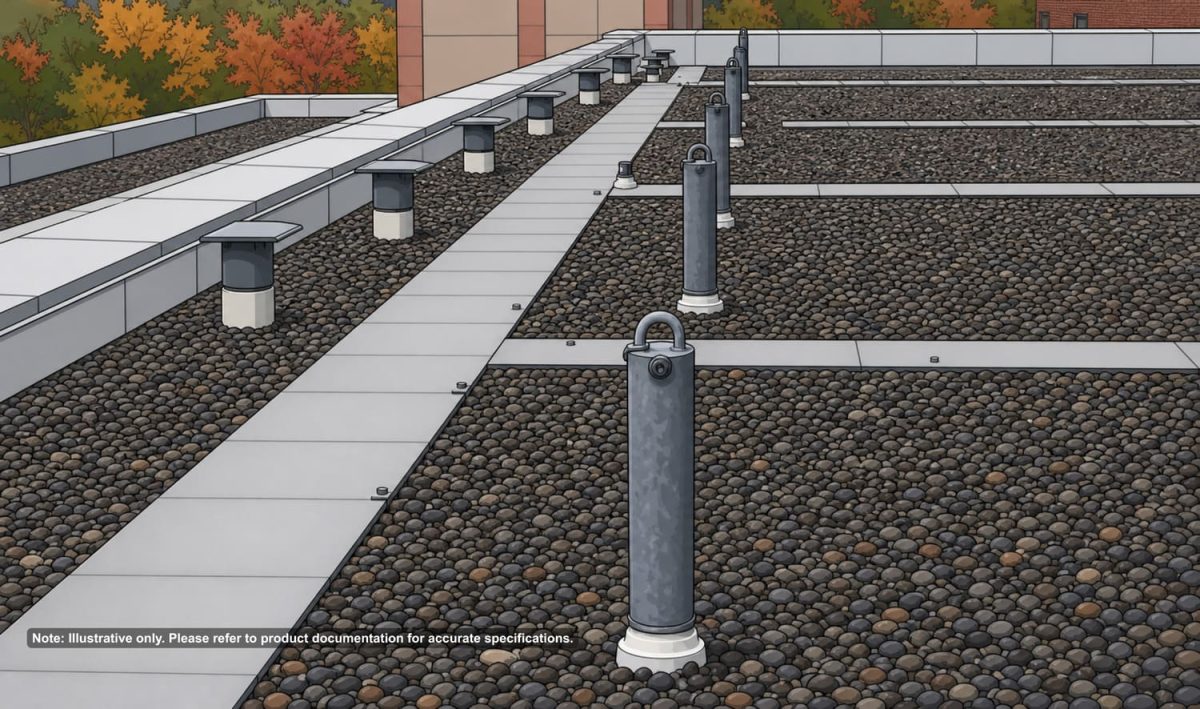

Auf dem Dach montierte Rückverankerungsanker, häufig als Standard-Vertikalstützenanker bezeichnet, sind die am häufigsten verwendeten permanenten Dachanker in gewerblichen Fassadenzugangssystemen. Diese Systeme bestehen typischerweise aus einer verzinkten Stahlrohrstütze mit 4 Zoll Durchmesser und einem 3/4-Zoll-U-Bügel aus Edelstahl als Anschlusspunkt an der Oberseite der Baugruppe. Standardkonfigurationen sind abhängig von Dachaufbau und Abdichtungsbedingungen üblicherweise in Höhen von 12, 18 und 24 Zoll erhältlich. Diese Anker werden häufig für Rückverankerungen bei der Fensterreinigung, hängende Wartungssysteme, Absturzsicherung auf dem Dach und hängende Zugangsanwendungen mit Arbeitssitzen oder hängenden Arbeitsbühnen eingesetzt. Da sie über die Dachoberfläche hinausragen, bieten sie gut zugängliche Anschlusspunkte für Trag-/Hängeseile und unabhängige Sicherheitsseile. Facade Access Solutions fertigt auf dem Dach montierte Rückverankerungsanker mit mehreren Anschlussmöglichkeiten, darunter Anschweißen an Stahl, einbetonierte Ortbetonmontage, Durchsteckverschraubung und mechanische Hilti-Ankersysteme.
Bündig montierte Dachanker sind für Projekte vorgesehen, bei denen Dachästhetik, Fußgängerverkehr oder Gerätekonfigurationen keine über die Dachoberfläche hinausragenden Ankerbauteile zulassen. Diese Systeme werden in den Dachaufbau eingelassen, um einen flachen Anschlagpunkt zu schaffen und gleichzeitig die gleiche statische Leistung wie Standard-Rückverankerungssysteme beizubehalten. Bündig montierte Anker werden typischerweise aus feuerverzinktem Stahl gefertigt und sind für dieselbe Bruchlast von 5.000 lb wie standardmäßige, auf dem Dach montierte Rückverankerungsanker ausgelegt. Sie sind mit mehreren Befestigungsmethoden kompatibel, darunter einbetonierte Montage, mechanische Anker und Nachrüstanwendungen. Bündig montierte Systeme werden häufig für Gründächer, Dachterrassen und Aufenthaltsbereiche, Aussichtsdecks sowie stark frequentierte Dachflächen spezifiziert, bei denen die Minimierung von Stolperstellen und die Wahrung des Erscheinungsbilds des Dachs wichtige Planungsaspekte sind.
Wandmontierte Anker werden direkt an der Seite einer Attikawand oder Fassadenkonstruktion statt auf der Dachoberfläche montiert. Diese Systeme werden häufig eingesetzt, wenn Dachdurchdringungen aufgrund von Abdichtungsanforderungen, Einschränkungen bei Anschlüssen oder statischen Bedingungen begrenzt sind und eine Montage auf dem Dach unpraktisch machen. Wandmontierte Anker können bei bestimmten Gebäudekonfigurationen auch die Hängegeometrie und Fassadenabdeckung verbessern. Abhängig von den Projektanforderungen und dem tragenden Untergrund können die Montageverfahren einbetonierte Anker, Durchsteckverschraubungen, Verbundanker oder individuell konstruierte Montagebaugruppen umfassen. Wandmontierte Ankersysteme von FAS sind für Neubau- und Nachrüstanwendungen ausgelegt und bleiben mit hängenden Zugangssystemen und Absturzsicherungssystemen kompatibel.
An Untersichten montierte Anker werden an der Unterseite von Bauteilen wie Balkonvorsprüngen, Vordächern, Terrassen und architektonischen Auskragungen angebracht, wenn eine herkömmliche Anordnung auf Dachebene nicht möglich oder nicht praktikabel ist. Diese Systeme bieten Anschlagpunkte für Hänge- oder Absturzsicherungssysteme für Wartungspersonal, das unter darüberliegenden Konstruktionen oder in zurückgesetzten Fassadenbereichen arbeitet. An Untersichten montierte Anker werden häufig bei Hotelprojekten, Sockelbauten, gemischt genutzten Entwicklungen und Türmen mit gestaffelten Bauformen eingesetzt, die schwer zugängliche Fassadenzonen schaffen. Da sich Untersichtbedingungen von Projekt zu Projekt erheblich unterscheiden, werden diese Systeme oft projektspezifisch auf die Gebäudestruktur und die Fassadenzugangsanforderungen ausgelegt.
| Ankertyp | Montageort | Typische Anwendung | Anschlussmethode | Wesentlicher Vorteil |
|---|---|---|---|---|
| Dachmontierte Rückverankerung | Dachdecke | Hängende Wartung und Absturzsicherung | Schweißen, Einbetonieren, Durchsteckverschraubung, Hilti | Standardlösung für Gewerbebauten |
| Bündig montiert | Eingelassene Dachoberfläche | Dachterrassen und Gründächer | Schweißen, Einbetonieren, Durchsteckverschraubung | Minimale Behinderung auf dem Dach |
| Wandmontiert | Attika oder Fassade | Dächer mit hohen Abdichtungsanforderungen | Einbetonieren, Verbundanker, Durchsteckverschraubung | Vermeidet Dachdurchdringungen |
| Untersichtmontiert | Unterseite der Konstruktion | Zugang unter Vorsprüngen | Projektspezifisch | Erschließt schwierige Fassadenzonen |
Die Verbindung zwischen einem Dachanker und der Gebäudestruktur entscheidet darüber, ob das System Hänge- und Absturzsicherungslasten bei Bedarf sicher aufnehmen kann. Ein fachgerecht ausgelegter Anker kann seine Nennleistung nur erreichen, wenn Befestigungsmethode und tragende Struktur so geplant sind, dass sie diese Lasten sicher in den Gebäuderahmen übertragen. Die Wahl der richtigen Anschlussmethode hängt von mehreren projektspezifischen Faktoren ab, darunter die Art der Dachtragstruktur, Neubau oder Nachrüstung, Zugang zur Unterseite der Decke, Konfiguration des Dachaufbaus und statische Lastanforderungen. Facade Access Solutions bietet für sein Sortiment permanenter Rückverankerungsanker mehrere Befestigungsoptionen an, darunter Anschweißen an Stahl, einbetonierte Ortbetonmontage, Durchsteckverschraubung, mechanische Hilti-Anker und Verbundankersysteme für Nachrüstbedingungen.
Einbetonierte Anker werden während der Bauphase direkt in die Betondecke eingebaut. Dabei wird die Ankerbaugruppe vor dem Betonieren positioniert, sodass sie nach dem Aushärten des Betons vollständig in die Tragplatte integriert ist. Dies gilt im Allgemeinen als bevorzugte Befestigungsmethode für Neubauten, da sie eine direkte strukturelle Verbindung schafft, die Abstimmung der Abdichtung vereinfacht und spätere Nachrüstungen im Gebäudelebenszyklus reduziert. Eine erfolgreiche Montage hängt jedoch stark von einer frühzeitigen Abstimmung mit dem Betonierablauf ab.
Bei Schweißverbindungen werden Anker direkt an Stahlbauteilen wie Breitflanschträgern oder Hohlprofilen befestigt. Diese Systeme werden häufig in Stahlrahmengebäuden eingesetzt, in denen direkte strukturelle Verbindungen effizient hergestellt werden können. Fachgerechte Schweißverfahren sind entscheidend für die Integrität des Ankers. Die Schweißnähte werden typischerweise mit E70XX-Elektroden gemäß den geltenden Stahlbauschweißnormen und Projektspezifikationen ausgeführt.
Durchsteckanker verwenden Gewindestangen und Gegenplatten, die durch die Dachdecke geführt und befestigt werden, um eine robuste mechanische Verbindung herzustellen. Diese Systeme werden häufig in Stahlbetonkonstruktionen und bei Nachrüstungen eingesetzt, wenn einbetonierte Anker im ursprünglichen Bauablauf nicht berücksichtigt wurden. Da die Gewindestangen durch die Decke geführt werden, ist für die Montage Zugang zur Unterseite der Konstruktion erforderlich.
Verbundanker befestigen Gewindestangen mithilfe von Konstruktionsharz in gebohrten Betonlöchern. Diese Systeme werden häufig bei Nachrüstungen eingesetzt, wenn eine einbetonierte Montage oder ein Zugang für Durchsteckverschraubungen nicht möglich ist. Da Verbundanker von der Leistungsfähigkeit der chemischen Verbindung abhängen, sind ordnungsgemäße Montageverfahren und Untergrundvorbereitung entscheidend. Abhängig von den Projektanforderungen und geltenden Normen werden üblicherweise Belastungsprüfungen durchgeführt. Verbundanker erfordern während ihrer Betriebsdauer außerdem regelmäßige Rezertifizierungen und Lastprüfungen.
Klemmanker werden ohne Schweißen oder Bohren direkt an Stahlbauteilen befestigt. Obwohl sie in permanenten Fassadenzugangssystemen weniger verbreitet sind, eignen sie sich für spezielle Nachrüstbedingungen, bei denen Eingriffe in die Tragstruktur auf ein Minimum begrenzt werden müssen. Je nach Anwendung und statischen Bedingungen gelten diese Systeme im Allgemeinen als temporär oder semipermanent.
Dachanker sind sicherheitsrelevante Ausrüstungen, die für hängende Zugangsarbeiten und Absturzsicherungssysteme unter anspruchsvollen statischen Bedingungen ausgelegt werden. Ihre Lastbemessung, Montageverfahren und Anforderungen an die tragende Struktur wirken sich unmittelbar auf die Sicherheit der Beschäftigten, die Einhaltung von Vorschriften und die langfristige Leistung des Fassadenzugangs aus. Zwei primäre Lastwerte bestimmen die Leistungsfähigkeit permanenter Dachanker: statische Last und Bruchlast.
Die statische Last bezeichnet die Arbeitslast, die bei normalen hängenden Zugangsarbeiten auf einen Dachanker wirkt, einschließlich des Gewichts von Beschäftigten, hängenden Arbeitsbühnen, Seilen, Werkzeugen und Wartungsausrüstung. Die Bruchlast bezeichnet die maximale Kraft, der der Anker ohne strukturelles Versagen standhalten muss. Für permanente Rückverankerungsanker beträgt die übliche Bruchlastanforderung 5.000 lb (22,2 kN) in jeder Richtung. Rückverankerungsanker von Facade Access Solutions sind für diese Anforderung bei hängenden Zugangs- und Absturzsicherungsanwendungen ausgelegt.
Ein Dachankersystem ist nur so stark wie der vollständige Lastpfad, der es trägt. Wenn Hänge- oder Absturzsicherungslasten einwirken, werden die Kräfte vom Anker über die Befestigungsverbindung in das tragende Bauteil und schließlich in den Gebäuderahmen übertragen. Jede Komponente dieses Lastpfads muss fachgerecht ausgelegt und überprüft werden, um sowohl Betriebs- als auch Notfalllasten sicher aufzunehmen. Während der Ankerhersteller die geprüfte Ankerbaugruppe und deren Lastwerte bereitstellt, ist der verantwortliche Tragwerksplaner dafür zuständig zu bestätigen, dass die tragende Struktur die einwirkenden Kräfte sicher aufnehmen kann. Tragende Strukturen müssen einen strukturellen Mindest-Sicherheitsfaktor von 4:1 einhalten, damit das Dachankersystem sowohl Betriebs- als auch Notfalllasten sicher aufnehmen kann.
Unterschiedliche tragende Untergründe reagieren verschieden auf Hänge- und Absturzsicherungslasten. Deshalb müssen Ankerwahl und Befestigungsstrategie stets mit der Tragwerksplanung des Gebäudes abgestimmt werden. Zu den üblichen Untergründen gehören Stahlbetondecken, Stahltragwerke, Verbunddeckensysteme und Holzkonstruktionen. Auch der Dachaufbau beeinflusst Anforderungen an Anschlüsse und Abdichtung, die Höhe des Ankerrohrs, die Abdichtungskoordination und die Montagereihenfolge. Stahlbetonkonstruktionen können beispielsweise je nach Deckendicke und Zugangsbedingungen einbetonierte Anker, Durchstecksysteme oder Verbundanker aufnehmen, während in Stahlrahmengebäuden üblicherweise direkt an tragenden Bauteilen angeschweißte Verbindungen verwendet werden.
Es gibt keine einzelne internationale Norm, die permanente Dachanker weltweit regelt. Die Konformitätsanforderungen unterscheiden sich je nach Rechtsraum, Gebäudetyp und Anwendung. Das Verständnis des geltenden regulatorischen Rahmens ist unerlässlich, um eine sichere Montage, ordnungsgemäße Lastleistung und langfristige betriebliche Konformität zu gewährleisten. Facade Access Solutions entwickelt permanente Dachankersysteme je nach Projektstandort und Anforderungen der zuständigen Behörde nach wichtigen internationalen Normen, darunter OSHA, Cal/OSHA, ANSI, ASME, CSA, EN 795 und AS/NZS 1891.4.
In Nordamerika werden permanente Dachanker und Fassadenzugangssysteme durch OSHA-Vorschriften, ANSI-Normen und kanadische CSA-Anforderungen geregelt. Zu den relevanten Normen gehören:
OSHA 1926.502 verlangt, dass Auffanganschlageinrichtungen entweder eine Mindestlast von 5.000 lb je angeschlossener Person tragen können oder von einer qualifizierten Person so ausgelegt werden, dass sie mindestens das Doppelte der während der Nutzung maximal zu erwartenden Last aufnehmen.
In Europa und im Nahen Osten werden permanente Dachanker üblicherweise nach EN 795 ausgelegt. Diese Norm klassifiziert Anschlageinrichtungen nach Montageverfahren und Art der strukturellen Befestigung in die Typen A bis E. EN 1808 regelt hängende Zugangseinrichtungen einschließlich hängender Arbeitsbühnen und BMUs. Je nach Rechtsraum können zusätzliche regionale Anforderungen gelten, darunter DGUV-Vorschriften in Deutschland, Anforderungen der Dubai Municipality in den VAE und OSHAD-SF-Standards in Abu Dhabi. BS 6037 kann abhängig vom Gerätetyp und betrieblichen Umfang auch für Fassadenzugangs- und hängende Zugangsprojekte im Vereinigten Königreich gelten.
In Australien und Neuseeland werden permanente Dachanker und industrielle Auffangsysteme üblicherweise durch AS/NZS 1891.4 geregelt. Die Building and Construction Authority (BCA) in Singapur verlangt zudem permanente Fassadenzugangssysteme an bestimmten Gebäuden mit einer Höhe von mehr als 13 m sowie an älteren Gebäuden, die Fassadeninspektionsprogrammen unterliegen. Malaysia, Indonesien, Hongkong und China verfügen über eigene Arbeitsschutzrahmen für Arbeiten in der Höhe und hängende Zugangssysteme.
Dachanker werden selten als eigenständige Komponenten betrieben. In den meisten Gewerbe- und Hochhausanwendungen sind sie Teil eines größeren integrierten Fassadenzugangssystems, das hängende Zugangsausrüstung, Transportsysteme auf dem Dach, Absturzsicherungsinfrastruktur und Wartungsplattformen umfasst. Die Wirksamkeit der gesamten Fassadenzugangsstrategie hängt wesentlich davon ab, wie diese Systeme zusammenarbeiten und wie die Ankeranordnung auf dem Dach langfristige Gebäudewartungsarbeiten unterstützt.
Wenn eine BMU oder ein Davitsystem eine Arbeitsbühne über die Gebäudekante hinaus abhängt, müssen die Beschäftigten zusätzlich mit einem unabhängigen sekundären Sicherheitssystem verbunden sein. Dieser sekundäre Schutz wird durch spezielle Rückverankerungsanker hinter der primären Aufhängeausrüstung erreicht. Rückverankerungsanker sind nicht mit BMU-Schienenankern oder Davitsockeln austauschbar. Sie dienen dazu, unabhängige Sicherheitsseile zu tragen, die strukturell von der hängenden Ausrüstung getrennt bleiben.
Horizontale Seilsicherungssysteme (HLL) verwenden gespannte Seile, die zwischen mehreren Ankerpunkten installiert werden. Dadurch können sich Beschäftigte seitlich über Arbeitsbereiche auf dem Dach bewegen und bleiben dabei kontinuierlich gesichert. Anders als einzelne Dachanker wirken HLL-Anker gemeinsam als Teil einer ausgelegten Baugruppe. Bei einem Auffangvorgang verteilen sich die Lasten auf mehrere Anker und Zwischenhalterungen. Daher muss das gesamte System als eine integrierte Lösung ausgelegt und bewertet werden.
Bei Gebäuden mit einer Abseilhöhe von weniger als etwa 90 m werden Fassadenwartungs- und Fensterreinigungsarbeiten üblicherweise mit Arbeitssitzen oder hängenden Arbeitsbühnen ausgeführt, die direkt an Dachankern aufgehängt sind. Diese Systeme erfordern typischerweise paarweise angeordnete Anker nahe der Dachkante: einen Hängeanker und einen unabhängigen Sicherheitsseilanker, die auf bestimmte Fassadenzonen oder Fensterachsen ausgerichtet sind. Eine fachgerechte Anordnungsplanung ist entscheidend, um während des gesamten Gebäudelebenszyklus unzugängliche Wartungsbereiche und betriebliche Einschränkungen zu vermeiden.
Die Spezifikation eines Dachankersystems ist keine einfache Produktauswahl. Entscheidungen in der Planungsphase beeinflussen unmittelbar, ob die Fassadenzugangsstrategie über die gesamte Lebensdauer des Gebäudes sicher, konform, effizient und wirtschaftlich bleibt. Facade Access Solutions bietet kostenfreie Planungsleistungen für Absturzsicherung, hängenden Zugang und Fensterreinigung, einschließlich vorgeschlagener Anordnungen, individueller Spezifikationen, Unterstützung bei der strukturellen Koordination und Geräteempfehlungen.
Neubauprojekte bieten mehr Flexibilität, da Fassadenzugangssysteme frühzeitig mit der Tragwerksplanung, den Dachaufbauten und den Anordnungen der Dachtechnik koordiniert werden können. Dies ermöglicht eine optimierte Ankerpositionierung und einbetonierte Montage, bevor der Bau fortschreitet. Nachrüstprojekte müssen innerhalb bestehender baulicher Einschränkungen geplant werden, darunter Deckendicke, Lage der Bewehrung, Abdichtungssysteme und Zugänglichkeit der Unterseite. Jede Nachrüstbedingung sollte vor der Montage von einem qualifizierten Ingenieur statisch bewertet werden.
Die Ankerpositionierung muss sicherstellen, dass jeder Fassadenbereich, der während des Gebäudelebenszyklus Inspektion oder Wartung erfordert, sicher erreichbar ist. Bei Rückverankerungssystemen werden die Anker typischerweise paarweise nahe der Dachkante und auf Fassadenzonen ausgerichtet angeordnet. Bei Absturzsicherungsanwendungen auf dem Dach können Anker außerdem über horizontale Seilsicherungssysteme verbunden werden, um kontinuierliche Sicherungszonen für Wartungspersonal zu schaffen. Eine unzureichende Anordnungsplanung kann unzugängliche Fassadenbereiche, ineffiziente Wartungsabläufe und zukünftige Nachrüstkosten verursachen.
Konformität allein führt nicht automatisch zu einem wirksamen Fassadenzugangssystem. Eine Anordnung, die regulatorische Normen technisch erfüllt, kann für Wartungspersonal dennoch ineffizient oder unpraktisch sein. Die wirksamsten Fassadenzugangsstrategien bringen Konformität, Nutzbarkeit, betriebliche Effizienz und langfristige Kostensteuerung in Einklang. In vielen Fällen verwendet die wirtschaftlichste Lösung die geringstmögliche Anzahl korrekt positionierter Anker, die für eine vollständige Fassadenabdeckung und einen sicheren Betrieb erforderlich sind.
Permanente Dachanker müssen während der gesamten Lebensdauer des Gebäudes fortlaufend geprüft, gewartet und rezertifiziert werden. Witterung, Dachverkehr, Bauteilbewegungen, Korrosion und wiederholte betriebliche Nutzung können die Ankerleistung im Laufe der Zeit beeinflussen. In den meisten Rechtsräumen gilt eine jährliche Prüfung durch eine qualifizierte Person als grundlegende Wartungsanforderung.
Jährliche Prüfungen helfen, Anzeichen einer Verschlechterung zu erkennen, bevor sie zu ernsthaften Sicherheitsrisiken werden. Eine Standardprüfung umfasst typischerweise die Kontrolle auf:
Alle Prüfungen müssen dokumentiert und die Aufzeichnungen vor Ort oder im Wartungsmanagementsystem des Gebäudes aufbewahrt werden.
Verbundanker müssen aufgrund der langfristigen Leistungsmerkmale von Konstruktionsharzsystemen typischerweise alle fünf Jahre rezertifiziert und lastgeprüft werden. Nicht geklebte Anker wie einbetonierte, angeschweißte und durchgesteckte Anker folgen im Allgemeinen einem zehnjährigen Rezertifizierungszyklus, sofern Hersteller, Projektingenieur oder zuständige Behörde nichts anderes festlegen. Bei einer Lastprüfung wird eine festgelegte Prüflast auf die Ankerbaugruppe aufgebracht, um zu bestätigen, dass das System Betriebs- und Sicherheitslasten weiterhin ohne Bewegung, Verformung oder strukturelles Versagen aufnehmen kann.
Zu den üblichen Warnzeichen gehören Oberflächenkorrosion, gerissene Schweißnähte, lose Beschläge, Wassereintritt, verschlechterte Anschlussabdichtungen und sichtbare Verformungen durch Stoßlasten oder strukturelle Beanspruchung. Jeder Anker, der einer Auffanglast ausgesetzt war, muss sofort außer Betrieb genommen werden, bis er von einer qualifizierten Fachperson geprüft und rezertifiziert wurde.
Dachanker sind technisch ausgelegte, lastbemessene sicherheitsrelevante Komponenten, die die Grundlage permanenter Fassadenzugangs- und Absturzsicherungssysteme an Gewerbe- und Hochhäusern bilden. Von hängenden Arbeitsbühnen und BMUs bis zu Davitsystemen und horizontalen Seilsicherungssystemen ist jede Fassadenzugangsstrategie auf fachgerecht ausgelegte und korrekt montierte Anschlagsysteme angewiesen, um sichere und effiziente Gebäudewartungsarbeiten zu ermöglichen.
Die Wahl des richtigen Ankerttyps, der Befestigungsmethode und der Anordnung in der Planungsphase ist entscheidend, um eine vollständige Fassadenabdeckung zu erreichen, regulatorische Konformität einzuhalten und teure spätere Nachrüstungen im Gebäudelebenszyklus zu vermeiden. Eine frühzeitige Koordination zwischen Architekten, Tragwerksplanern, Fassadenberatern und Fassadenzugangsspezialisten trägt außerdem dazu bei, dass das System ordnungsgemäß in Gebäudestruktur, Dachaufbau, Wartungsanforderungen und langfristige Betriebsziele integriert wird. Facade Access Solutions, Teil der Alimak Group, bietet vollständige Dachanker- und Fassadenzugangslösungen in Nordamerika, Europa, dem Nahen Osten und im asiatisch-pazifischen Raum. Über globale Marken wie Manntech, CoxGomyl und Tractel unterstützt FAS Planung, Engineering, Fertigung, Montage, Prüfung, Tests und Rezertifizierung.
Eine sachkundige Person oder ein qualifizierter Tragwerksplaner sollte immer hinzugezogen werden, wenn ein Dachanker spezifiziert, montiert, geprüft, rezertifiziert oder verändert wird. Dies ist besonders wichtig bei Nachrüstprojekten, Verbundankern, ungewöhnlichen Dachuntergründen, Anordnungen für hängenden Zugang sowie bei jedem Anker, der einer Auffanglast oder sichtbaren strukturellen Beschädigung ausgesetzt war.
Haftungsausschluss: Die dargestellten Grafiken dienen nur zur Veranschaulichung und stellen keine tatsächlichen Produkte, Geräte oder realen Bedingungen dar.
Sprechen Sie mit unseren Spezialisten, um die passende Lösung für Ihr Gebäude zu finden.
Fordern Sie ein Angebot anEin Dachanker ist ein permanenter Anschlagpunkt, der Trag-/Hängeseile, Sicherheitsseile oder Absturzsicherungssysteme an der Gebäudestruktur sichert. Ein Davitsockel trägt einen Davitarm, mit dem eine Arbeitsbühne oder ein Arbeitssitz über die Gebäudekante abgehängt wird. Obwohl beide Systeme in derselben Fassadenzugangsanordnung zusammenarbeiten können, erfüllen sie unterschiedliche strukturelle und betriebliche Funktionen.
Die meisten permanenten Dachankersysteme erfordern jährliche Sichtprüfungen durch eine qualifizierte Person, um Korrosion, Beschädigungen, lose Beschläge und andere Anzeichen einer Verschlechterung zu erkennen. Verbundanker müssen typischerweise alle fünf Jahre rezertifiziert werden, während nicht geklebte Anker üblicherweise alle zehn Jahre rezertifiziert werden müssen, sofern örtliche Vorschriften oder Herstelleranforderungen nichts anderes vorgeben.
Ja. Permanente Dachanker können häufig mithilfe von Verbundankern, Durchstecksystemen, Schweißverbindungen an Stahl oder Klemmkonstruktionen in bestehenden Gebäuden nachgerüstet werden. Die Machbarkeit hängt von Faktoren wie Deckendicke, Tragfähigkeit, Abdichtungsbedingungen und Zugang zur Unterseite der Konstruktion ab. Vor der Montage muss stets eine statische Beurteilung durchgeführt werden.
Permanente Rückverankerungsanker für die Fassadenwartung werden üblicherweise für eine Bruchlast von 5.000 lb (22,2 kN) in jeder Richtung ausgelegt. Die tragenden Strukturen müssen außerdem die nach geltenden Normen und projektspezifischen technischen Anforderungen festgelegten Kriterien für den strukturellen Sicherheitsfaktor erfüllen.
Anzahl und Position der Anker hängen von Gebäudehöhe, Fassadengeometrie, Wartungsstrategie, Dachanordnung und Art des hängenden Zugangssystems ab. In der Regel ist eine vollständige Fassadenzugangsbewertung durch qualifizierte Fassadenzugangsspezialisten und Tragwerksplaner erforderlich, um einen wirksamen Ankeranordnungsplan zu entwickeln, der einen sicheren Zugang und eine vollständige Fassadenabdeckung gewährleistet.
