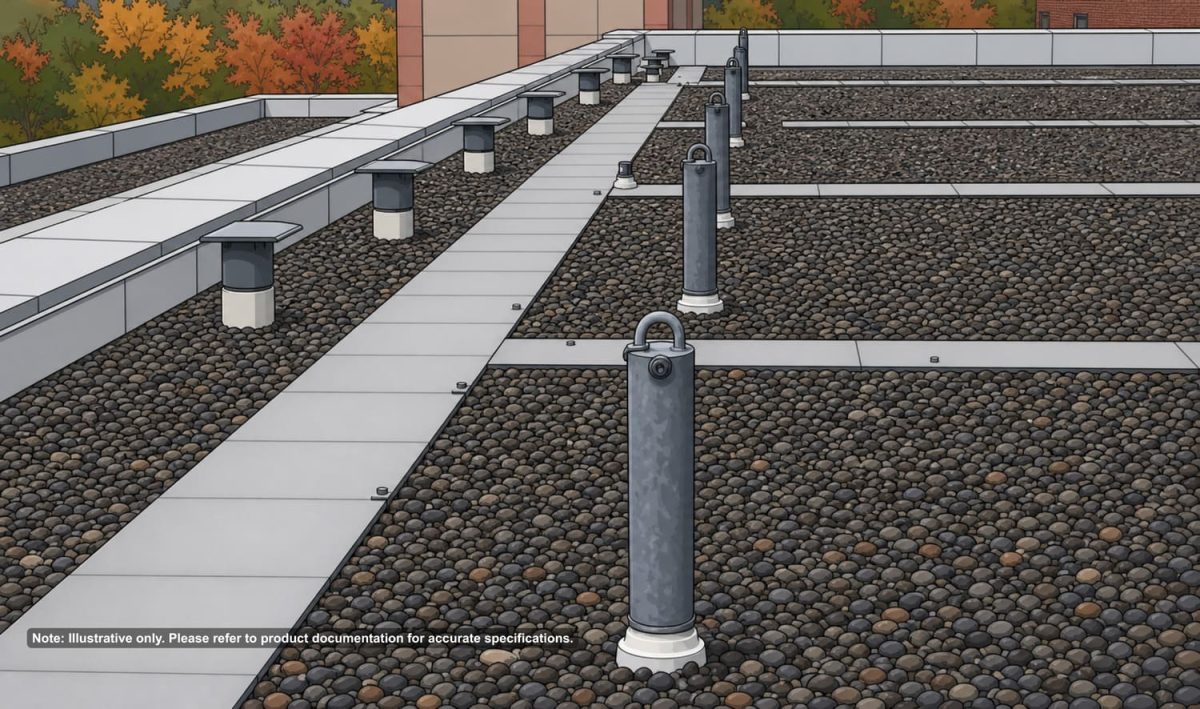

Un ancrage de toiture est un point d’ancrage permanent, dimensionné pour une charge définie, utilisé pour soutenir les systèmes d’accès aux façades, de maintenance suspendue et de protection contre les chutes sur les bâtiments commerciaux et les immeubles de grande hauteur. Ce guide explique ce qu’est un ancrage de toiture, le fonctionnement des différents types d’ancrages et les éléments que les architectes, les ingénieurs et les propriétaires doivent prendre en compte lors de la spécification d’ancrages permanents destinés à la maintenance à long terme des façades.
Dans les applications d’accès aux façades, les ancrages de toiture soutiennent des systèmes tels que les sellettes et les lignes de vie horizontales. Leur conception, leur implantation et leur intégration structurelle ont une incidence directe sur l’accessibilité de la façade, la sécurité des travailleurs, l’efficacité opérationnelle et les performances de maintenance à long terme. Comme ces systèmes doivent résister aux charges de suspension et d’arrêt de chute lors d’utilisations répétées, une ingénierie appropriée et le respect des normes de sécurité applicables sont essentiels. Ce guide présente les principaux types d’ancrages de toiture permanents, les méthodes de fixation, les exigences de charge, les normes de conformité internationales et les principales considérations de spécification pour les bâtiments commerciaux et les immeubles de grande hauteur. Pour des instructions de pose plus détaillées, consultez notre Guide d’installation des ancrages de toiture permanents. Pour des exigences plus générales relatives à la protection des travailleurs, consultez notre guide sur les exigences, la sécurité et la réglementation des systèmes de retenue contre les chutes.
Un ancrage de toiture est un point d’ancrage permanent, dimensionné pour une charge définie et intégré à la structure du bâtiment afin de soutenir les systèmes d’accès aux façades et de protection contre les chutes utilisés lors des opérations de maintenance, d’inspection et de nettoyage des vitres. Contrairement aux points d’amarrage temporaires ou aux dispositifs d’ancrage portatifs, les ancrages de toiture permanents sont conçus et testés pour résister aux charges de suspension et d’arrêt de chute dans les environnements commerciaux et les immeubles de grande hauteur.
Dans les systèmes d’accès aux façades, les ancrages de toiture sécurisent les câbles de suspension, les lignes de vie de sécurité indépendantes et les équipements de protection antichute des travailleurs utilisés avec des plateformes suspendues, des sellettes, des systèmes de potence et des Building Maintenance Units (BMU). Comme ces systèmes assurent des opérations essentielles à la sécurité des personnes, l’implantation des ancrages, la coordination structurelle et les performances sous charge ont une incidence directe sur l’accessibilité de la façade, l’efficacité opérationnelle et la sécurité des travailleurs. Les ancrages de toiture permanents restent intégrés au bâtiment pendant tout son cycle de vie et font partie de l’infrastructure de maintenance à long terme des tours commerciales, des ensembles à usage mixte, des aéroports, des hôpitaux, des hôtels et des bâtiments institutionnels nécessitant une maintenance continue des façades.
Les termes ancrage de toiture, ancrage de retenue et ancrage antichute sont souvent employés de manière interchangeable dans le secteur de l’accès aux façades, mais la terminologie varie selon la fonction de l’ancrage dans le système. Ancrage de toiture est le terme général désignant un point d’ancrage permanent intégré à la structure du bâtiment. Lorsque l’ancrage sécurise la ligne de sécurité secondaire indépendante d’un équipement d’accès suspendu, tel qu’une sellette ou une plateforme suspendue, il est généralement appelé ancrage de retenue. Dans les applications de protection contre les chutes, le même ancrage peut servir d’ancrage antichute pour un travailleur relié au moyen d’un harnais, d’une longe ou d’une ligne de vie autorétractable conçue pour arrêter une chute. Dans de nombreux systèmes commerciaux d’accès aux façades, le même ancrage physique peut remplir plusieurs fonctions selon la configuration du système et les exigences opérationnelles. Les FAS Safety Tieback Anchors sont conçus pour recevoir les retenues d’accès suspendu, les lignes de vie de sécurité indépendantes et les systèmes de protection contre les chutes en toiture dans le cadre d’une stratégie complète d’accès aux façades.
| Type d’ancrage | Application courante | Capacité de charge | Exigence d’inspection |
|---|---|---|---|
| Ancrage de toiture monopoint | Retenue de plateformes suspendues, de sellettes ou de lignes de vie indépendantes | Charge ultime généralement de 5 000 lb (22,2 kN) dans toutes les directions | Inspection visuelle annuelle et recertification selon le type d’ancrage et les exigences locales |
| Ancrage de ligne de vie horizontale | Amarrage continu en toiture le long des parcours de maintenance | Conçu comme partie intégrante du système complet de ligne de vie | Inspection annuelle et recertification du système selon les besoins |
| Embase de potence | Soutient un bras de potence utilisé pour suspendre des plateformes ou des sellettes | Spécifique au projet selon la conception du système de potence | Inspection avant utilisation, inspection annuelle et recertification selon le fabricant et le code local |
| Ancrage de stabilisation | Contrôle le mouvement des plateformes suspendues sur les bâtiments plus hauts | OSHA ISA indique 300 lb sans déformation permanente et 600 lb sans rupture | Inspection périodique selon le plan d’accès aux façades et les exigences locales |
Les ancrages de toiture font partie d’un chemin de charge entièrement conçu pour transférer en toute sécurité les efforts de suspension et de protection contre les chutes à la structure du bâtiment. L’ancrage lui-même est relié de manière permanente à la dalle structurelle, à l’ossature métallique, à l’acrotère ou à un élément structurel porteur. Les câbles de suspension, les lignes de vie de sécurité ou les lignes de vie horizontales sont raccordés à l’ancrage, tandis que les travailleurs ou les plateformes suspendues sont reliés à ces lignes pendant les opérations. Chaque partie de ce chemin de charge doit être conçue pour résister en toute sécurité aux efforts appliqués, aussi bien dans les conditions normales de travail que lors de scénarios d’urgence avec arrêt de chute. La défaillance d’un seul élément compromet l’intégrité de toute la stratégie d’accès aux façades. Les ancrages de retenue de Facade Access Solutions sont conçus pour une charge ultime de 5 000 lb (22,2 kN) dans toutes les directions. La structure porteuse doit également résister aux charges appliquées avec un coefficient de sécurité structurel minimal de 2:1, tel que vérifié par l’ingénieur structure responsable.
Tous les ancrages de toiture ne sont pas interchangeables. Le type approprié dépend de l’emplacement de pose, de la méthode d’accès à la façade, des conditions structurelles, de la configuration du complexe de toiture et des exigences de maintenance à long terme du bâtiment. Les ancrages de toiture permanents sont disponibles dans plusieurs configurations afin de répondre à différentes contraintes architecturales et structurelles. Certains systèmes sont conçus pour une installation directe sur la dalle de toiture, tandis que d’autres sont montés sur des acrotères, des éléments de façade ou des structures en sous-face lorsque l’implantation en toiture n’est pas pratique. Chaque type d’ancrage prend également en charge différentes stratégies d’accès aux façades, des plateformes suspendues et BMU aux sellettes et lignes de vie horizontales. Facade Access Solutions fabrique une gamme de systèmes d’ancrage de toiture permanents, notamment des ancrages de retenue montés en toiture, des ancrages affleurants, des ancrages muraux, des ancrages montés en sous-face et des ancrages de stabilisation intermittente disponibles avec des configurations à boulon épaulé ou à goupille de verrouillage.
Les ancrages de retenue montés en toiture, souvent appelés ancrages à potelet vertical standard, sont les ancrages permanents les plus couramment utilisés dans les systèmes commerciaux d’accès aux façades. Ces systèmes se composent généralement d’un support tubulaire en acier galvanisé de 4 pouces de diamètre et d’un point de connexion en étrier en U en acier inoxydable de 3/4 de pouce positionné au sommet de l’ensemble. Les configurations standard sont généralement proposées en hauteurs de 12, 18 et 24 pouces selon l’épaisseur du complexe de toiture et les conditions d’étanchéité. Ces ancrages sont largement utilisés pour les retenues de nettoyage de vitres, les systèmes de maintenance suspendue, la protection contre les chutes en toiture et les applications d’accès suspendu avec sellettes ou plateformes suspendues. Comme ils dépassent de la surface de la toiture, ils offrent des points de connexion accessibles pour les câbles de suspension et les lignes de vie de sécurité indépendantes. Facade Access Solutions fabrique des ancrages de retenue montés en toiture avec plusieurs options de raccordement, notamment le soudage sur acier, l’intégration dans le béton coulé en place, les boulons traversants et les systèmes d’ancrage mécanique Hilti.
Les ancrages de toiture affleurants sont conçus pour les projets où l’esthétique de la toiture, la circulation piétonne ou la disposition des équipements ne permettent pas aux composants de l’ancrage de dépasser de la surface. Ces systèmes sont encastrés dans le complexe de toiture afin de créer un point d’ancrage à faible saillie tout en conservant les mêmes performances structurelles que les systèmes de retenue standard. Généralement fabriqués en acier galvanisé à chaud, les ancrages affleurants sont conçus pour la même charge ultime de 5 000 lb que les ancrages de retenue standard montés en toiture. Ils sont compatibles avec plusieurs méthodes de fixation, notamment l’installation intégrée, les ancrages mécaniques et les applications de rénovation. Les systèmes affleurants sont couramment spécifiés pour les toitures végétalisées, les espaces d’agrément en toiture, les plateformes d’observation et les zones de toiture très fréquentées, où la réduction des risques de trébuchement et la préservation de l’aspect de la toiture constituent des critères de conception importants.
Les ancrages muraux sont installés directement sur le côté d’un acrotère ou d’une structure de façade plutôt que sur la surface de la toiture. Ces systèmes sont généralement utilisés lorsque les pénétrations de toiture sont limitées en raison de contraintes d’étanchéité, de restrictions de solin ou de conditions structurelles rendant une installation en toiture peu pratique. Les ancrages muraux peuvent également améliorer la géométrie de suspension et la couverture de la façade pour certaines configurations de bâtiment. Selon les exigences du projet et le support structurel, les méthodes de pose peuvent inclure des ancrages intégrés, des systèmes à boulons traversants, des ancrages chimiques ou des ensembles de fixation conçus sur mesure. Les systèmes d’ancrage muraux FAS sont conçus pour les constructions neuves et les rénovations tout en restant compatibles avec les systèmes d’accès suspendu et de protection contre les chutes.
Les ancrages montés en sous-face sont installés sous des éléments structurels tels que les avancées de balcon, les auvents, les terrasses et les saillies architecturales lorsque l’implantation conventionnelle d’ancrages au niveau de la toiture n’est pas possible ou pratique. Ces systèmes fournissent un ancrage de suspension ou de protection contre les chutes au personnel de maintenance travaillant sous des structures en surplomb ou dans des zones de façade en retrait. Les ancrages montés en sous-face sont couramment utilisés dans les projets hôteliers, les structures de socle, les ensembles à usage mixte et les tours présentant des formes architecturales étagées qui créent des zones de façade difficiles d’accès. Comme les conditions de sous-face varient considérablement d’un projet à l’autre, ces systèmes sont souvent conçus sur mesure pour la structure du bâtiment et les exigences d’accès aux façades.
| Type d’ancrage | Emplacement de pose | Application courante | Méthode de raccordement | Avantage principal |
|---|---|---|---|---|
| Retenue montée en toiture | Dalle de toiture | Maintenance suspendue et protection contre les chutes | Soudage, intégration, boulon traversant, Hilti | Solution commerciale standard |
| Affleurant | Surface de toiture encastrée | Espaces d’agrément et toitures végétalisées | Soudage, intégration, boulon traversant | Obstruction minimale en toiture |
| Mural | Acrotère ou façade | Toitures sensibles à l’étanchéité | Intégration, scellement chimique, boulon traversant | Évite les pénétrations de toiture |
| Monté en sous-face | Sous-face de la structure | Accès sous les avancées | Spécifique au projet | Permet l’accès aux zones de façade difficiles |
La liaison entre un ancrage de toiture et la structure du bâtiment détermine si le système peut résister en toute sécurité aux charges de suspension et de protection contre les chutes. Un ancrage correctement conçu ne peut atteindre ses performances nominales que si la méthode de fixation et la structure porteuse sont conçues pour transférer ces charges en toute sécurité à l’ossature du bâtiment. Le choix de la méthode de raccordement dépend de plusieurs facteurs propres au projet, notamment le type de structure de toiture, le caractère neuf ou rénové du projet, l’accès à la sous-face de la dalle, la configuration du complexe de toiture et les exigences de charge structurelle. Facade Access Solutions propose plusieurs options de fixation dans sa gamme d’ancrages de retenue permanents, notamment le soudage sur acier, l’intégration dans le béton coulé en place, les boulons traversants, les ancrages mécaniques Hilti et les systèmes de scellement chimique pour les rénovations.
Les ancrages intégrés sont installés directement dans la dalle en béton pendant la construction. L’ensemble d’ancrage est positionné avant le coulage afin d’être entièrement intégré à la dalle structurelle une fois le béton durci. Cette méthode est généralement considérée comme la solution privilégiée pour les constructions neuves, car elle crée une liaison structurelle directe, simplifie la coordination de l’étanchéité et réduit les besoins de rénovation ultérieurs. Toutefois, sa réussite dépend fortement d’une coordination précoce avec la séquence de coulage du béton.
Les systèmes soudés sur acier fixent les ancrages directement à des éléments structurels métalliques tels que des poutres à larges ailes ou des profilés creux HSS. Ils sont couramment utilisés dans les bâtiments à ossature métallique où des liaisons structurelles directes peuvent être réalisées efficacement. Des procédures de soudage appropriées sont essentielles pour maintenir l’intégrité de l’ancrage. Les soudures sont généralement réalisées à l’aide d’électrodes E70XX conformément aux normes applicables de soudage structurel et aux spécifications du projet.
Les ancrages à boulons traversants utilisent des tiges filetées et des plaques de contre-appui fixées à travers la dalle de toiture afin de créer une liaison mécanique robuste. Ces systèmes sont couramment utilisés dans les structures en béton armé et les projets de rénovation où des ancrages intégrés n’ont pas été prévus pendant la construction d’origine. Comme les tiges filetées traversent la dalle, l’installation nécessite un accès à la sous-face de la structure.
Les ancrages chimiques fixent des tiges filetées dans des trous percés dans le béton au moyen d’une résine époxy structurelle. Ils sont largement utilisés dans les rénovations où l’intégration dans le béton ou l’accès nécessaire aux boulons traversants n’est pas possible. Comme les ancrages chimiques dépendent des performances de la liaison chimique, des procédures de pose appropriées et une préparation correcte du support sont essentielles. Des essais de charge sont couramment réalisés selon les exigences du projet et les normes applicables. Les ancrages chimiques nécessitent également des recertifications et des essais de charge périodiques pendant leur durée de service.
Les ancrages à pince se fixent directement à l’acier structurel sans soudage ni perçage. Bien qu’ils soient moins courants dans les systèmes permanents d’accès aux façades, ils sont utiles dans les rénovations particulières où les modifications structurelles doivent être réduites au minimum. Ces systèmes sont généralement considérés comme temporaires ou semi-permanents selon l’application et les conditions structurelles.
Les ancrages de toiture sont des équipements de sécurité vitale conçus pour soutenir des opérations d’accès suspendu et des systèmes de protection contre les chutes dans des conditions structurelles exigeantes. Leurs capacités de charge, leurs méthodes de pose et les exigences imposées à la structure porteuse influencent directement la sécurité des travailleurs, la conformité réglementaire et les performances à long terme de l’accès aux façades. Deux valeurs de charge principales régissent les performances des ancrages de toiture permanents : la charge statique et la charge ultime.
La charge statique désigne la charge de service appliquée à l’ancrage lors des opérations normales d’accès suspendu, notamment le poids des travailleurs, des plateformes suspendues, des câbles, des outils et des équipements de maintenance. La charge ultime désigne la force maximale que l’ancrage doit supporter sans rupture structurelle. Pour les ancrages de retenue permanents, l’exigence standard de charge ultime est généralement de 5 000 lb (22,2 kN) dans toutes les directions. Les ancrages de retenue de Facade Access Solutions sont conçus pour répondre à cette exigence dans les applications d’accès suspendu et de protection contre les chutes.
Un système d’ancrage de toiture n’est pas plus résistant que le chemin de charge complet qui le soutient. Lorsque des charges de suspension ou de protection contre les chutes sont appliquées, les efforts passent de l’ancrage à la liaison de fixation, puis à l’élément structurel porteur et enfin à l’ossature du bâtiment. Chaque composant de ce chemin de charge doit être correctement conçu et vérifié afin de résister en toute sécurité aux charges opérationnelles et d’urgence. Si le fabricant fournit l’ensemble d’ancrage testé et ses capacités de charge, l’ingénieur structure responsable doit confirmer que la structure porteuse peut supporter les efforts appliqués. Les structures porteuses doivent conserver un coefficient de sécurité structurel minimal de 4:1 afin que le système puisse résister en toute sécurité aux charges opérationnelles et d’urgence.
Les différents supports structurels réagissent différemment aux charges de suspension et de protection contre les chutes. Le choix de l’ancrage et la stratégie de fixation doivent donc toujours être coordonnés avec la conception structurelle du bâtiment. Les supports courants comprennent les dalles en béton armé, les ossatures métalliques, les planchers mixtes et les structures en bois. Le type de complexe de toiture influence également les exigences de solin, la hauteur du tube d’ancrage, la coordination de l’étanchéité et la séquence de pose. Par exemple, les structures en béton armé peuvent recevoir des ancrages intégrés, des systèmes à boulons traversants ou des ancrages chimiques selon l’épaisseur de la dalle et les conditions d’accès, tandis que les bâtiments à ossature métallique utilisent couramment des raccordements soudés directement aux éléments structurels.
Il n’existe pas de norme internationale unique régissant les ancrages de toiture permanents. Les exigences de conformité varient selon la juridiction, le type de bâtiment et l’application. Il est essentiel de comprendre le cadre réglementaire applicable pour assurer une installation sûre, des performances de charge appropriées et une conformité opérationnelle à long terme. Facade Access Solutions conçoit des systèmes d’ancrage de toiture permanents conformes aux principales normes internationales, notamment OSHA, Cal/OSHA, ANSI, ASME, CSA, EN 795 et AS/NZS 1891.4, selon l’emplacement du projet et les exigences de l’autorité compétente.
En Amérique du Nord, les ancrages de toiture permanents et les systèmes d’accès aux façades sont régis par les réglementations OSHA, les normes ANSI et les exigences canadiennes CSA. Les normes pertinentes comprennent :
OSHA 1926.502 exige que les ancrages antichute supportent une charge minimale de 5 000 lb par travailleur raccordé ou soient conçus par une personne qualifiée pour résister à au moins deux fois la charge maximale prévue pendant l’utilisation.
En Europe et au Moyen-Orient, les ancrages de toiture permanents sont couramment conçus conformément à EN 795, qui classe les dispositifs d’ancrage en types A à E selon la méthode de pose et la configuration de fixation structurelle. EN 1808 régit les équipements d’accès suspendu, notamment les plateformes suspendues et les BMU. Des exigences régionales supplémentaires peuvent s’appliquer selon la juridiction, notamment les réglementations DGUV en Allemagne, les exigences de Dubai Municipality aux Émirats arabes unis et les normes OSHAD-SF à Abou Dhabi. BS 6037 peut également s’appliquer aux projets d’accès aux façades et d’accès suspendu au Royaume-Uni selon le type d’équipement et le périmètre opérationnel.
En Australie et en Nouvelle-Zélande, les ancrages de toiture permanents et les systèmes industriels d’arrêt des chutes sont couramment régis par AS/NZS 1891.4. La Building and Construction Authority (BCA) de Singapour exige également des systèmes permanents d’accès aux façades sur certains bâtiments de plus de 13 m de hauteur ainsi que sur les bâtiments anciens soumis à des programmes d’inspection des façades. La Malaisie, l’Indonésie, Hong Kong et la Chine disposent de leurs propres cadres de sécurité au travail pour les équipements de travail en hauteur et les systèmes d’accès suspendu.
Les ancrages de toiture fonctionnent rarement comme des composants autonomes. Dans la plupart des applications commerciales et de grande hauteur, ils font partie d’un système intégré plus vaste comprenant des équipements d’accès suspendu, des systèmes de déplacement en toiture, une infrastructure de protection contre les chutes et des plateformes de maintenance. L’efficacité de la stratégie globale d’accès aux façades dépend largement de la manière dont ces systèmes fonctionnent ensemble et de la façon dont l’implantation des ancrages en toiture soutient les opérations de maintenance à long terme du bâtiment.
Lorsqu’une BMU ou un système de potence suspend une plateforme au-delà du bord du bâtiment, les travailleurs doivent également être reliés à un système de sécurité secondaire indépendant. Cette protection secondaire est assurée par des ancrages de retenue dédiés, positionnés derrière l’équipement principal de suspension. Les ancrages de retenue ne sont pas interchangeables avec les ancrages de rails BMU ou les embases de potence. Leur rôle est de soutenir des lignes de vie de sécurité indépendantes qui restent structurellement séparées de l’équipement suspendu.
Les lignes de vie horizontales (HLL) utilisent des câbles tendus installés entre plusieurs points d’ancrage, permettant aux travailleurs de se déplacer latéralement sur les zones de travail en toiture tout en restant attachés en permanence. Contrairement aux ancrages de toiture autonomes, les ancrages HLL fonctionnent collectivement dans un ensemble conçu. Lors d’un arrêt de chute, les charges sont réparties entre plusieurs ancrages et supports intermédiaires. L’ensemble du système doit donc être conçu et évalué comme une solution intégrée.
Pour les bâtiments dont la hauteur de descente est inférieure à environ 90 m, les opérations de maintenance des façades et de nettoyage des vitres sont généralement réalisées au moyen de sellettes ou de plateformes suspendues directement depuis les ancrages de toiture. Ces systèmes nécessitent généralement des paires d’ancrages près du bord de la toiture : un ancrage de suspension et un ancrage de ligne de vie indépendante alignés sur des zones de façade ou des travées de fenêtres spécifiques. Une planification correcte de l’implantation est essentielle pour éviter les zones de maintenance inaccessibles et les limitations opérationnelles pendant tout le cycle de vie du bâtiment.
La spécification d’un système d’ancrage de toiture ne se résume pas au choix d’un produit. Les décisions prises pendant la phase de conception déterminent directement si la stratégie d’accès aux façades restera sûre, conforme, efficace et rentable pendant toute la durée de vie du bâtiment. Facade Access Solutions propose des services de conception gratuits pour les systèmes de protection contre les chutes, d’accès suspendu et de nettoyage des vitres, notamment des propositions d’implantation, des spécifications personnalisées, une assistance à la coordination structurelle et des recommandations d’équipement.
Les projets neufs offrent une plus grande souplesse, car les systèmes d’accès aux façades peuvent être coordonnés très tôt avec la conception structurelle, les complexes de toiture et la disposition des équipements en toiture. Cela permet d’optimiser l’implantation des ancrages et leur installation intégrée avant l’avancement des travaux. Les projets de rénovation doivent composer avec les limites de la structure existante, notamment l’épaisseur des dalles, la position des armatures, les systèmes d’étanchéité et l’accessibilité de la sous-face. Toute condition de rénovation doit faire l’objet d’une évaluation structurelle par un ingénieur qualifié avant l’installation.
L’implantation des ancrages doit garantir que chaque zone de façade nécessitant une inspection ou une maintenance soit accessible en toute sécurité pendant tout le cycle de vie du bâtiment. Pour les systèmes de retenue, les ancrages sont généralement disposés par paires près du bord de la toiture et alignés sur les zones de façade. Dans les applications de protection contre les chutes en toiture, ils peuvent également être reliés par des lignes de vie horizontales afin de créer des zones d’amarrage continu pour le personnel de maintenance. Une mauvaise planification peut créer des parties de façade inaccessibles, des opérations de maintenance inefficaces et des coûts de rénovation ultérieurs.
La conformité seule ne crée pas automatiquement un système d’accès aux façades efficace. Une implantation qui satisfait techniquement aux normes réglementaires peut néanmoins être inefficace ou peu pratique pour le personnel de maintenance. Les stratégies les plus efficaces équilibrent conformité, facilité d’utilisation, efficacité opérationnelle et maîtrise des coûts à long terme. Dans de nombreux cas, la solution la plus économique utilise le nombre minimal d’ancrages correctement positionnés nécessaire pour obtenir une couverture complète de la façade et une exploitation sûre.
Les ancrages de toiture permanents nécessitent des inspections, une maintenance et une recertification continues pendant toute la durée de vie du bâtiment. L’exposition aux intempéries, la circulation en toiture, les mouvements structurels, la corrosion et les utilisations répétées peuvent affecter leurs performances au fil du temps. Dans la plupart des juridictions, une inspection annuelle par une personne qualifiée constitue l’exigence de maintenance de base.
Les inspections annuelles permettent d’identifier les signes de détérioration avant qu’ils ne deviennent des risques graves pour la sécurité. Une inspection standard comprend généralement la vérification des éléments suivants :
Toutes les inspections doivent être documentées et les dossiers conservés sur site ou dans le système de gestion de la maintenance du bâtiment.
Les ancrages chimiques nécessitent généralement une recertification et des essais de charge tous les cinq ans en raison des considérations de performance à long terme liées aux systèmes à résine époxy structurelle. Les ancrages non chimiques, tels que les ancrages intégrés, soudés sur acier et à boulons traversants, suivent généralement un cycle de recertification de dix ans, sauf indication contraire du fabricant, de l’ingénieur du projet ou de l’autorité compétente. Un essai de charge consiste à appliquer une charge d’épreuve spécifiée à l’ensemble d’ancrage afin de confirmer que le système peut continuer à résister aux charges opérationnelles et de sécurité sans déplacement, déformation ni rupture structurelle.
Les signes d’alerte courants comprennent la corrosion de surface, les soudures fissurées, la boulonnerie desserrée, les infiltrations d’eau, les solins détériorés et les déformations visibles causées par des chocs ou des contraintes structurelles. Tout ancrage soumis à une charge d’arrêt de chute doit être immédiatement retiré du service jusqu’à ce qu’il soit inspecté et recertifié par un professionnel qualifié.
Les ancrages de toiture sont des composants de sécurité vitale conçus et dimensionnés pour une charge définie, qui constituent la base des systèmes permanents d’accès aux façades et de protection contre les chutes sur les bâtiments commerciaux et les immeubles de grande hauteur. Des plateformes suspendues et BMU aux systèmes de potence et lignes de vie horizontales, toute stratégie d’accès aux façades dépend de systèmes d’ancrage correctement conçus et installés pour permettre des opérations de maintenance sûres et efficaces.
Le choix du type d’ancrage, de la méthode de fixation et de l’implantation appropriés pendant la conception est essentiel pour obtenir une couverture complète de la façade, maintenir la conformité réglementaire et éviter des modifications coûteuses ultérieures. Une coordination précoce entre architectes, ingénieurs structure, consultants façade et spécialistes de l’accès aux façades permet également de garantir l’intégration correcte du système avec la structure du bâtiment, le complexe de toiture, les exigences de maintenance et les objectifs opérationnels à long terme. Facade Access Solutions, qui fait partie d’Alimak Group, fournit des solutions complètes d’ancrage de toiture et d’accès aux façades en Amérique du Nord, en Europe, au Moyen-Orient et en Asie-Pacifique. Par l’intermédiaire de marques internationales telles que Manntech, CoxGomyl et Tractel, FAS assure des services de conception, d’ingénierie, de fabrication, d’installation, d’inspection, d’essai et de recertification.
Une personne compétente ou un ingénieur structure qualifié doit être consulté chaque fois qu’un ancrage de toiture est spécifié, installé, inspecté, recertifié ou modifié. Cela est particulièrement important pour les projets de rénovation, les ancrages chimiques, les supports de toiture inhabituels, les implantations d’accès suspendu et tout ancrage ayant subi une charge d’arrêt de chute ou présentant des dommages structurels visibles.
Avertissement : Les graphiques présentés sont fournis à titre illustratif uniquement et ne représentent pas des produits, équipements ou conditions réels.
Contactez nos spécialistes pour découvrir la solution adaptée à votre bâtiment.
Demander un devisUn ancrage de toiture est un point d’ancrage permanent utilisé pour sécuriser des câbles de suspension, des lignes de vie de sécurité ou des systèmes de protection contre les chutes à la structure du bâtiment. Une embase de potence soutient un bras de potence utilisé pour suspendre une plateforme ou une sellette au-delà du bord du bâtiment. Bien que les deux systèmes puissent fonctionner ensemble dans la même configuration d’accès aux façades, ils remplissent des fonctions structurelles et opérationnelles différentes.
La plupart des systèmes d’ancrage permanents nécessitent des inspections visuelles annuelles effectuées par une personne qualifiée afin d’identifier la corrosion, les dommages, la boulonnerie desserrée et les autres signes de détérioration. Les ancrages chimiques doivent généralement être recertifiés tous les cinq ans, tandis que les ancrages non chimiques le sont couramment tous les dix ans, sauf exigence contraire des réglementations locales ou du fabricant.
Oui. Des ancrages permanents peuvent souvent être ajoutés à un bâtiment existant au moyen d’ancrages chimiques, de systèmes à boulons traversants, de raccordements soudés sur acier ou d’ensembles à pince. La faisabilité dépend notamment de l’épaisseur de la dalle, de la capacité structurelle, des conditions d’étanchéité et de l’accès à la sous-face de la structure. Une évaluation structurelle doit toujours être réalisée avant l’installation.
Les ancrages de retenue permanents utilisés pour la maintenance des façades sont généralement conçus pour une charge ultime de 5 000 lb (22,2 kN) dans toutes les directions. Les structures porteuses doivent également satisfaire aux critères de coefficient de sécurité structurel établis par les normes applicables et les exigences techniques du projet.
Le nombre et l’emplacement des ancrages dépendent de la hauteur du bâtiment, de la géométrie de la façade, de la stratégie de maintenance, de la disposition de la toiture et du type de système d’accès suspendu. Une évaluation complète de l’accès aux façades par des spécialistes qualifiés et des ingénieurs structure est généralement nécessaire pour élaborer un plan d’implantation efficace assurant un accès sûr et une couverture complète de la façade.
