屋頂錨定點是一種永久性、具有額定承載能力的錨固點，用於支撐商業建築和高層建築的幕牆維護作業、懸吊維護及防墜落系統。本指南將說明甚麼是屋頂錨定點、不同類型的屋頂錨定點如何工作，以及建築師、工程師和建築業主在為長期幕牆維護指定永久屋頂錨定點時應考慮哪些事項。
在幕牆維護作業應用中，屋頂錨定點可支撐座板式吊具和水平生命線系統等設備。其設計、佈置和結構整合會直接影響外立面可達性、作業人員安全、運行效率及長期維護性能。由於這些系統在反復使用過程中必須承受懸吊荷載和墜落制動荷載，因此正確的工程設計和遵守適用的安全標準至關重要。本指南介紹永久屋頂錨定點的主要類型、安裝方法、荷載要求、全球合規標準，以及商業建築和高層建築的關鍵規範考慮因素。如需更詳細的安裝指導，請參閱我們的《永久屋頂錨定點安裝指南》。如需瞭解更廣泛的作業人員保護要求，請參閱我們的《限位防墜要求、安全與法規指南》。
屋頂錨定點是一種集成到建築結構中的永久性額定承載錨固點，用於支撐維護、檢查和窗戶清潔作業期間使用的幕牆維護作業和防墜落系統。與臨時系掛點或便攜式錨固裝置不同，永久屋頂錨定點經過工程設計和測試，可承受商業建築和高層建築環境中的懸吊荷載及墜落制動荷載。
在幕牆維護系統中，屋頂錨定點用於固定懸吊繩、獨立安全生命線，以及與懸吊平台、座板式吊具、吊臂系統和建築維護單元（BMU）配合使用的作業人員防墜落設備。由於這些系統承擔關鍵的生命安全作業，錨點佈置、結構協調和荷載性能會直接影響外立面可達性、運行效率和作業人員安全。永久屋頂錨定點在建築的整個生命週期內始終與建築結構相連，並構成商業塔樓、綜合用途開發項目、機場、醫院、酒店及需要持續幕牆維護的公共機構建築的長期維護基礎設施之一。

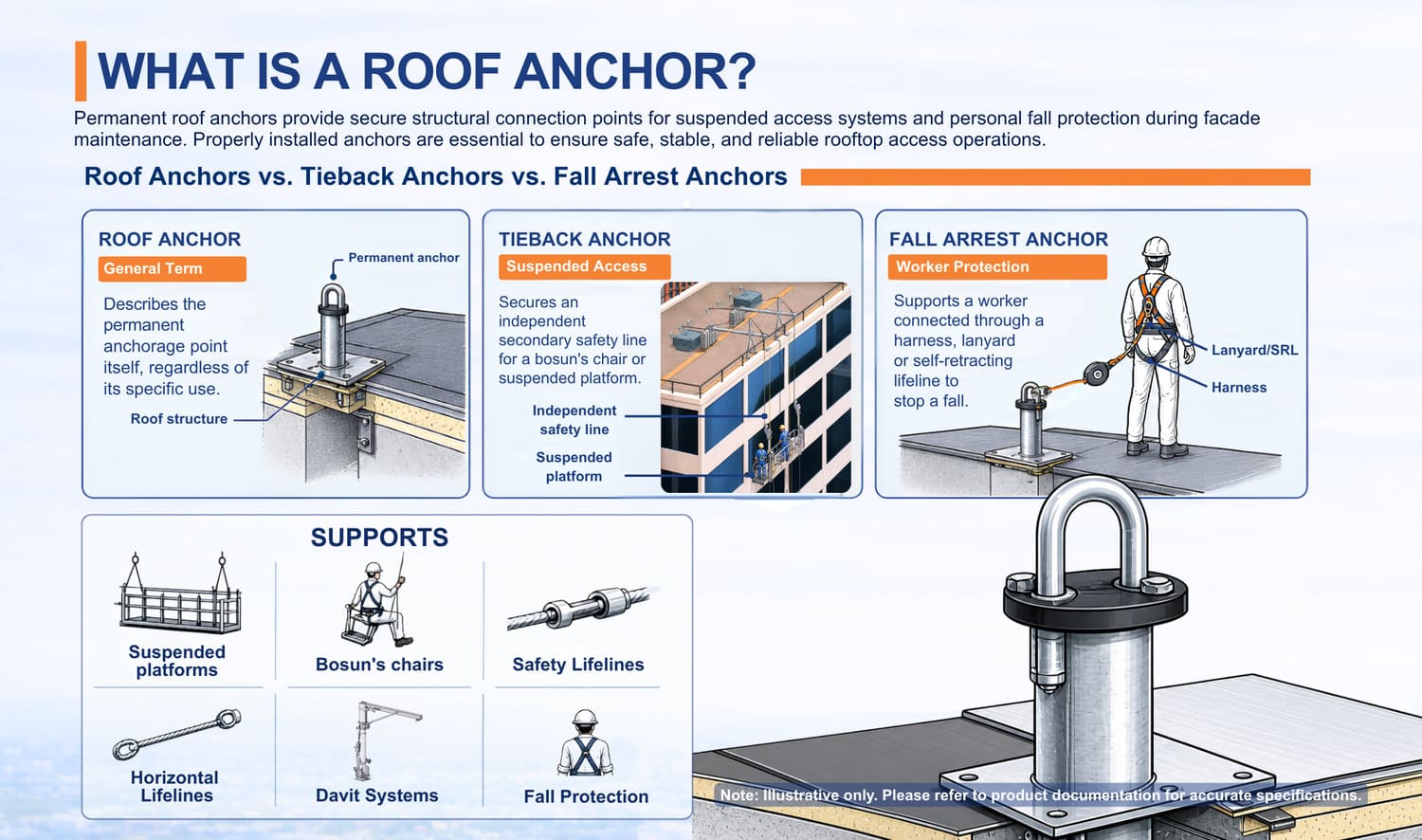

在幕牆維護作業行業中，屋頂錨定點、回拉錨點和墜落制動錨點等術語經常互換使用，但具體稱謂會根據錨點在系統中的功能而變化。屋頂錨定點是指集成到建築結構中的永久錨固點的通用名稱。當錨點用於固定座板式吊具或懸吊平台等懸吊通行設備的獨立次級安全繩時，通常稱為回拉錨點。在防墜落應用中，同一錨點也可作為墜落制動錨點，支撐通過安全帶、系繩或用於制止墜落的自收縮生命線連接的作業人員。在許多商業幕牆維護系統中，同一個實體錨點可根據系統配置和運行要求承擔多種功能。FAS Safety Tieback Anchors 可在完整的幕牆維護作業策略中支持懸吊通行回拉、獨立安全生命線和屋頂防墜落應用。
| 錨點類型 | 典型應用 | 荷載等級 | 檢查要求 |
|---|---|---|---|
| 單點屋頂錨定點 | 用於懸吊平台、座板式吊具或獨立生命線的回拉 | 通常可承受任意方向 5,000 lb（22.2 kN）的極限荷載 | 每年進行目視檢查，並根據錨點類型和當地要求重新認證 |
| 水平生命線錨點 | 沿屋頂維護路線提供連續系掛 | 作為完整生命線系統的一部分進行工程設計 | 每年檢查，並按要求進行系統級重新認證 |
| 吊臂底座 | 支撐用於懸吊平台或座板式吊具的吊臂 | 根據吊臂系統設計按項目確定 | 使用前檢查、年度檢查，並根據製造商要求和當地法規重新認證 |
| 穩定錨點 | 控制較高建築上懸吊平台的移動 | OSHA ISA 參考值為 300 lb 時不得產生永久變形，600 lb 時不得失效 | 根據幕牆維護作業方案和當地要求定期檢查 |
屋頂錨定點是完整工程荷載路徑的一部分，該路徑用於將懸吊力和防墜落力安全地傳遞至建築結構。錨點本身永久連接到結構樓板、鋼框架、女兒牆或支撐結構構件。懸吊繩、安全生命線或水平生命線系統連接至錨點，而作業人員或懸吊平台在運行時連接至這些繩索或生命線。荷載路徑中的每個部分都必須經過工程設計，以便在日常工作條件和緊急墜落制動情況下安全承受所施加的力。任何一個部分失效都會破壞整個幕牆維護作業策略的完整性。Facade Access Solutions 回拉錨點設計可承受任意方向 5,000 lb（22.2 kN）的極限荷載。支撐結構也必須能夠承受所施加的荷載，並具有至少 2:1 的結構安全系數，由項目結構工程師進行驗證。
並非所有屋頂錨定點都可以互換使用。正確的錨點類型取決於安裝位置、幕牆維護作業方式、結構條件、屋頂構造配置以及建築的長期維護要求。永久屋頂錨定點具有多種配置，以適應不同的建築和結構條件。有些系統設計為直接安裝在屋頂樓板上，另一些則安裝在女兒牆、外立面構件或檐底結構上，以解決屋頂佈置不可行的情況。不同錨點類型還可支持從懸吊平台和 BMU 到座板式吊具和水平生命線系統等不同的幕牆維護作業策略。Facade Access Solutions 生產多種永久屋頂錨定點系統，包括屋頂安裝式回拉錨點、齊平式錨點、牆裝錨點、檐底安裝錨點，以及可採用肩螺栓或定位銷配置的間歇式穩定錨點。

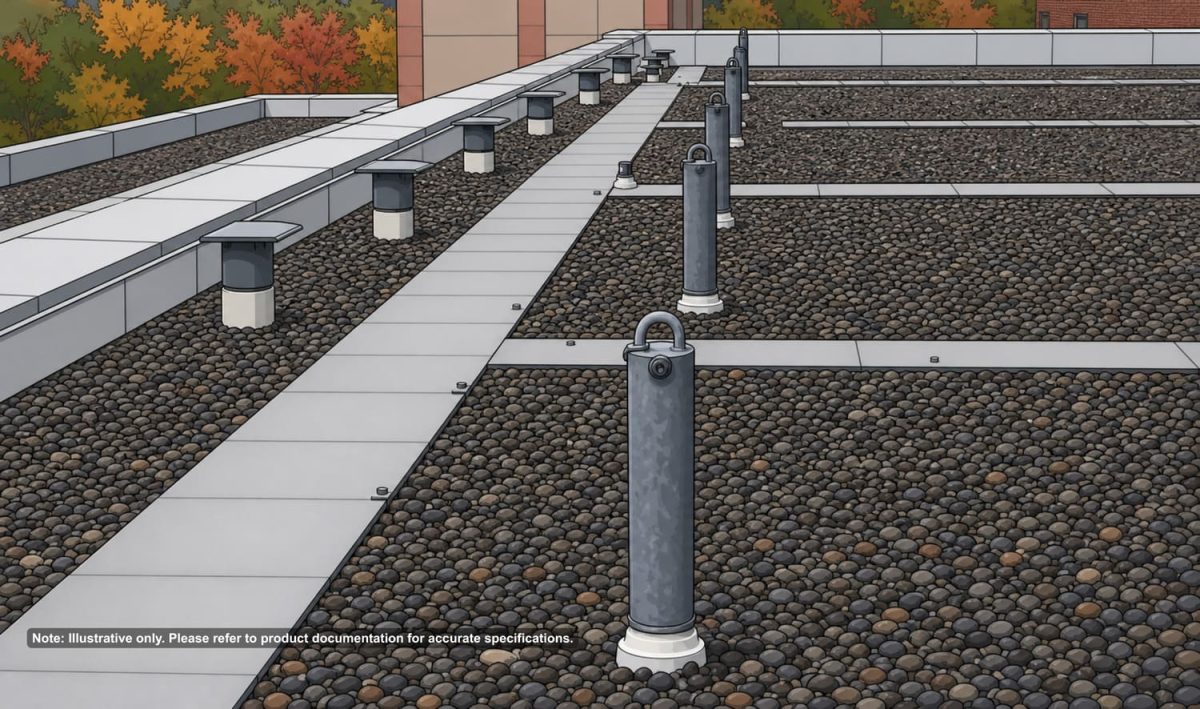

屋頂安裝式回拉錨點通常也稱為標準垂直支柱錨點，是商業幕牆維護系統中最常用的永久屋頂錨定點。這類系統通常由直徑 4 英吋的鍍鋅鋼管支撐件和位於組件頂部的 3/4 英吋不鏽鋼 U 形連接桿組成。標準配置通常提供 12 英吋、18 英吋和 24 英吋三種高度，具體取決於屋頂構造厚度和防水條件。這類錨點廣泛用於窗戶清洗回拉、懸吊維護系統、屋頂防墜落，以及採用座板式吊具或懸吊平台的懸吊通行應用。由於錨點高出屋頂表面，可為懸吊繩和獨立安全生命線提供易於連接的固定點。Facade Access Solutions 生產的屋頂安裝式回拉錨點提供多種連接方式，包括焊接至鋼結構、預埋現澆、穿透螺栓和 Hilti 機械錨栓系統。
齊平式屋頂錨定點適用於因屋頂美觀、人員通行或設備佈置而不允許錨點構件突出屋頂的項目。該系統嵌入屋頂構造中，形成低輪廓錨固點，同時保持與標準回拉系統相同的結構性能。齊平式錨點通常採用熱浸鍍鋅鋼製造，設計極限荷載與標準屋頂安裝式回拉錨點相同，均為 5,000 lb。它們可採用多種安裝方法，包括預埋安裝、機械錨栓和改造安裝。齊平式系統通常用於綠色屋頂、屋頂休閒空間、觀景平台和高人流屋頂環境，在這些場所，減少絆倒危險和保持屋頂外觀是重要的設計考慮因素。
牆裝錨點直接安裝在女兒牆側面或外立面結構上，而不是安裝在屋頂表面。當因防水問題、泛水限制或結構條件而限制屋頂穿透，導致屋頂安裝不可行時，通常採用這類系統。在某些建築配置中，牆裝錨點還可改善懸吊幾何關係和外立面覆蓋範圍。根據項目要求和結構基層，安裝方法可包括預埋錨點、穿透螺栓系統、化學錨栓或定制工程安裝組件。FAS 牆裝錨點系統適用於新建和改造項目，並可與懸吊通行及防墜落系統兼容。
檐底安裝錨點安裝在陽台挑檐、雨篷、露台及建築突出構件等結構件的底部，適用於常規屋頂錨定點佈置不可行或不實用的情況。這些系統為在上方結構下方或內凹外立面區域工作的維護人員提供懸吊或防墜落錨固點。檐底安裝錨點常用於酒店項目、裙樓結構、綜合用途開發項目及具有階梯式建築形體的塔樓，以解決難以到達的外立面區域。由於不同項目的檐底條件差異很大，這類系統通常需要根據建築結構和幕牆維護作業要求進行定制工程設計。
| 錨點類型 | 安裝位置 | 典型應用 | 連接方法 | 主要優勢 |
|---|---|---|---|---|
| 屋頂安裝式回拉錨點 | 屋頂樓板 | 懸吊維護和防墜落 | 焊接、預埋、穿透螺栓、Hilti | 標準商業解決方案 |
| 齊平式錨點 | 嵌入式屋頂表面 | 休閒平台和綠色屋頂 | 焊接、預埋、穿透螺栓 | 盡量減少屋頂障礙物 |
| 牆裝錨點 | 女兒牆或外立面 | 對防水敏感的屋頂 | 預埋、化學錨固、穿透螺栓 | 避免穿透屋頂 |
| 檐底安裝錨點 | 結構底部 | 挑檐下方通行 | 按項目設計 | 支持難以到達的外立面區域 |
屋頂錨定點與建築結構之間的連接決定系統是否能夠在需要時安全抵抗懸吊荷載和防墜落荷載。即使錨點本身經過正確設計，只有安裝方法和支撐結構能夠將這些荷載安全傳遞至建築框架時，系統才能達到額定性能。正確連接方法的選擇取決於多個項目特定因素，包括屋頂結構類型、項目為新建還是改造、能否接近樓板底部、屋頂構造配置和結構荷載要求。Facade Access Solutions 的永久回拉錨點系列提供多種安裝方式，包括焊接至鋼結構、預埋現澆、穿透螺栓、Hilti 機械錨栓，以及用於改造條件的化學錨固系統。
預埋錨點在施工期間直接安裝到混凝土樓板中。採用這種方法時，錨點組件在澆築混凝土之前定位，待混凝土固化後，錨點與結構樓板完全整合。這通常被視為新建項目的優選安裝方式，因為它可形成直接結構連接，同時簡化防水協調，並減少項目生命週期後期的改造需求。然而，成功安裝高度依賴於與混凝土澆築順序的早期協調。
鋼結構焊接系統將錨點直接連接至寬翼緣梁或 HSS 截面等結構鋼構件。這類系統常用於能夠高效實現直接結構連接的鋼框架建築。正確的焊接程序對於保持錨點完整性至關重要。焊縫通常採用 E70XX 焊條，並符合適用的結構焊接標準和項目規範。
穿透螺栓錨點使用穿過屋頂樓板的螺紋桿和背板形成牢固的機械連接。這類系統常用於鋼筋混凝土結構及在原始施工中未協調預埋錨點的改造項目。由於螺紋桿穿過樓板，安裝時必須能夠接近結構底部。
化學錨點使用結構環氧樹脂，將螺紋桿固定到鑽孔混凝土中。這類系統廣泛用於無法進行預埋安裝或無法從底部安裝穿透螺栓的改造項目。由於化學錨點依賴化學粘結性能，正確的安裝程序和基層準備至關重要。通常會根據項目要求和適用標準進行驗證試驗。化學錨點在其運行壽命內還需要定期重新認證和荷載測試。
夾持式錨點無需焊接或鑽孔即可直接連接到結構鋼。儘管在永久幕牆維護系統中不太常見，但它們適用於必須盡量減少結構改動的特殊改造條件。根據具體應用和結構條件，這類系統通常被視為臨時或半永久系統。
屋頂錨定點屬於生命安全設備，經過工程設計，可在嚴格的結構條件下支撐懸吊通行作業和防墜落系統。其荷載等級、安裝方式和支撐結構要求會直接影響作業人員安全、法規合規性和長期幕牆維護作業性能。永久屋頂錨定點的性能主要由兩種荷載等級決定：靜態荷載和極限荷載。
靜態荷載是指正常懸吊通行作業期間施加在屋頂錨定點上的工作荷載，包括作業人員、懸吊平台、繩索、工具和維護設備的重量。極限荷載是指錨點在不發生結構失效的情況下必須承受的最大作用力。永久回拉錨點的標準極限荷載要求通常為任意方向 5,000 lb（22.2 kN）。Facade Access Solutions 回拉錨點的設計符合懸吊通行和防墜落應用的這一要求。
屋頂錨定點系統的強度取決於支撐它的完整荷載路徑。施加懸吊荷載或防墜落荷載時，力從錨點本身經過安裝連接傳遞至支撐結構構件，最終進入建築框架。荷載路徑中的每個構件都必須經過正確的工程設計和驗證，以安全抵抗運行和緊急荷載條件。錨點製造商負責提供經過測試的錨點組件和荷載等級，而項目結構工程師負責確認支撐結構能夠安全承受所施加的力。支撐結構必須保持至少 4:1 的結構安全系數，以確保屋頂錨定點系統能夠安全抵抗運行和緊急荷載條件。
不同結構基層對懸吊荷載和防墜落荷載的響應不同，因此錨點選擇和安裝策略必須始終與建築結構設計協調。常見基層包括鋼筋混凝土樓板、結構鋼框架、組合樓板系統和木結構。屋頂構造類型還會影響泛水要求、錨點管高度、防水協調和安裝順序。例如，根據樓板厚度和通行條件，鋼筋混凝土結構可採用預埋錨點、穿透螺栓系統或化學錨點；鋼框架建築則通常採用直接連接到結構構件的鋼結構焊接方式。
目前沒有單一的國際標準統一管理永久屋頂錨定點。合規要求會因司法管轄區、建築類型和應用而異。瞭解適用的監管框架對於確保安全安裝、正確的荷載性能和長期運行合規至關重要。Facade Access Solutions 根據項目所在地和主管機關要求，設計符合 OSHA、Cal/OSHA、ANSI、ASME、CSA、EN 795 和 AS/NZS 1891.4 等主要國際標準的永久屋頂錨定點系統。
在北美，永久屋頂錨定點和幕牆維護系統受 OSHA 法規、ANSI 標準和加拿大 CSA 要求管理。相關標準包括：
OSHA 1926.502 要求墜落制動錨固點能夠為每名連接的作業人員提供至少 5,000 lb 的支撐能力，或由合格人員設計，使其能夠承受使用期間最大預期荷載的至少兩倍。
在歐洲和中東，永久屋頂錨定點通常按照 EN 795 設計。該標準根據安裝方法和結構連接配置，將錨固裝置分為 A 至 E 型。EN 1808 管理懸吊通行設備，包括懸吊平台和 BMU。根據司法管轄區，還可能適用其他地區要求，包括德國 DGUV 法規、阿聯酋迪拜市政要求和阿布扎比 OSHAD-SF 標準。根據設備類型和運行範圍，BS 6037 也可能適用於英國的幕牆維護作業和懸吊通行項目。
在澳大利亞和新西蘭，永久屋頂錨定點和工業墜落制動系統通常受 AS/NZS 1891.4 管理。新加坡建設局（BCA）還要求某些高度超過 13 m 的建築以及接受外立面檢查計劃的舊建築設置永久幕牆維護系統。馬來西亞、印度尼西亞、香港和中國均有各自的職業安全框架，用於管理高處作業設備和懸吊通行系統。
屋頂錨定點很少作為獨立構件使用。在大多數商業建築和高層建築應用中，它們是更大型綜合幕牆維護系統的一部分，該系統包括懸吊通行設備、屋頂運輸系統、防墜落基礎設施和維護平台。整體幕牆維護作業策略的有效性很大程度上取決於這些系統如何協同工作，以及屋頂錨定點的佈置如何支持長期建築維護作業。
當 BMU 或吊臂系統將平台懸吊在建築邊緣外側時，作業人員還必須連接至獨立的次級安全系統。這種次級保護通過設置在主要懸吊設備後方的專用回拉錨點實現。回拉錨點不能與 BMU 軌道錨點或吊臂底座互換。其作用是支撐在結構上與懸吊設備本身保持獨立的安全生命線。
水平生命線（HLL）系統採用安裝在多個錨點之間的張緊鋼纜，使作業人員在始終保持系掛的情況下橫向移動通過屋頂工作區域。與獨立屋頂錨定點不同，HLL 錨點作為工程組件的一部分共同工作。在墜落制動事件中，荷載會分配到多個錨點和中間支撐件，因此整個系統必須作為一套綜合解決方案進行工程設計和評估。
對於垂直懸降高度低於約 90 m 的建築，幕牆維護和窗戶清洗通常使用由屋頂錨定點直接支撐的座板式吊具或懸吊平台完成。這類系統通常需要在屋頂邊緣附近成對設置錨點，包括一個懸吊錨點和一個獨立生命線錨點，並與特定外立面區域或窗格對齊。正確的佈置規劃對於避免建築整個生命週期內出現無法到達的維護區域和運行限制至關重要。
指定屋頂錨定點系統並非簡單的產品選擇。設計階段作出的決定會直接影響幕牆維護作業策略在建築整個使用壽命內是否能夠保持安全、合規、高效且經濟。Facade Access Solutions 為防墜落、懸吊通行和窗戶清洗系統提供免費設計服務，包括建議佈置、定制規範、結構協調支持和設備建議。
新建項目具有更大的靈活性，因為幕牆維護系統可在早期與結構設計、屋頂構造和屋頂設備佈置進行協調。這樣可以在施工推進之前優化錨點位置並完成預埋安裝。改造項目必須適應現有結構限制，包括樓板厚度、鋼筋位置、防水系統和底部可達性。任何改造條件都應在安裝前由合格工程師進行結構評估。
錨點佈置必須確保建築整個生命週期內需要檢查或維護的每個外立面區域都能安全到達。對於回拉系統，錨點通常在屋頂邊緣附近成對佈置，並與外立面區域對齊。在屋頂防墜落應用中，錨點還可通過水平生命線系統連接，為維護人員形成連續系掛區域。不良的佈置規劃可能導致外立面區域無法到達、維護作業效率低下，以及未來產生改造費用。
僅滿足合規要求並不能自動形成有效的幕牆維護系統。即使佈置在技術上符合監管標準，對維護人員而言仍可能效率低下或不實用。最有效的幕牆維護作業策略會平衡合規性、可用性、運行效率和長期成本管理。在許多情況下，最經濟的解決方案是使用實現完整外立面覆蓋和安全運行所需的最少數量、且位置正確的錨點。
永久屋頂錨定點在建築使用壽命內需要持續檢查、維護和重新認證。天氣、屋頂人流、結構位移、腐蝕和反復運行使用都會隨著時間影響錨點性能。在大多數司法管轄區，由合格人員進行年度檢查被視為基本維護要求。
年度檢查有助於在劣化問題發展為嚴重安全風險之前加以識別。標準檢查通常包括檢查：
所有檢查都應形成記錄，並將記錄保存在現場或建築維護管理系統中。
由於結構環氧系統的長期性能因素，化學錨點通常需要每五年重新認證並進行荷載測試。預埋錨點、鋼結構焊接錨點和穿透螺栓錨點等非化學錨點通常採用十年重新認證週期，除非製造商、項目工程師或主管機關另有規定。荷載測試是向錨點組件施加規定的驗證荷載，以確認系統仍可在不發生位移、變形或結構失效的情況下承受運行荷載和安全荷載。
常見警示跡象包括表面腐蝕、焊縫開裂、五金件松動、進水、泛水層劣化，以及因衝擊荷載或結構應力造成的可見變形。任何承受過墜落制動荷載的錨點都必須立即停止使用，直至由合格專業人員完成檢查和重新認證。
屋頂錨定點是經過工程設計並具有額定承載能力的生命安全構件，是商業建築和高層建築永久幕牆維護作業及防墜落系統的基礎。從懸吊平台和 BMU 到吊臂系統和水平生命線系統，每一種幕牆維護作業策略都依賴設計正確、安裝正確的錨固系統，以支持安全高效的建築維護作業。
在設計階段選擇正確的錨點類型、安裝方法和佈置，對於實現完整外立面覆蓋、保持法規合規性並避免建築生命週期後期昂貴的改造至關重要。建築師、結構工程師、外立面顧問和幕牆維護作業專業人員之間的早期協調，也有助於確保系統與建築結構、屋頂構造、維護要求和長期運行目標正確整合。Facade Access Solutions 是 Alimak Group 的一部分，在北美、歐洲、中東和亞太市場提供完整的屋頂錨定點和幕牆維護及作業方案。通過 Manntech、CoxGomyl 和 Tractel 等全球品牌，FAS 提供設計、工程、製造、安裝、檢查、測試和重新認證服務。
在指定、安裝、檢查、重新認證或修改屋頂錨定點時，應咨詢勝任人員或合格結構工程師。對於改造項目、化學錨點、特殊屋頂基層、懸吊通行佈置，以及任何承受過墜落制動荷載或存在可見結構損壞的錨點，這一點尤其重要。
免責聲明：所示圖形僅供說明用途，並不代表實際產品、設備或真實情況。
屋頂錨定點是用於將懸吊繩、安全生命線或防墜落系統固定到建築結構的永久錨固點。吊臂底座用於支撐將平台或座板式吊具懸吊到建築邊緣外側的吊臂。兩種系統雖然可在同一幕牆維護作業配置中配合使用，但承擔不同的結構和運行功能。
大多數永久屋頂錨定點系統需要由合格人員進行年度目視檢查，以識別腐蝕、損壞、五金件松動和其他劣化跡象。化學錨點通常每五年重新認證一次，非化學錨點通常每十年重新認證一次，除非當地法規或製造商要求另有規定。
可以。永久屋頂錨定點通常可通過化學錨點、穿透螺栓系統、鋼結構焊接連接或夾持式組件改造安裝到現有建築中。改造可行性取決於樓板厚度、結構承載能力、防水條件和能否接近結構底部等因素。安裝前應始終完成結構評估。
用於幕牆維護的永久回拉錨點通常設計為可承受任意方向 5,000 lb（22.2 kN）的極限荷載。支撐結構還必須滿足適用標準和項目工程要求所規定的結構安全系數標準。
錨點數量和位置取決於建築高度、外立面幾何形狀、維護策略、屋頂佈置和懸吊通行系統類型。通常需要由合格的幕牆維護作業專業人員和結構工程師進行完整評估，以制定能夠提供安全、完整外立面覆蓋的有效錨點佈置方案。
