Los andamios suspendidos son el método principal utilizado para acceder a los exteriores de los edificios en altura. Desde la limpieza rutinaria de ventanas hasta complejas inspecciones y reparaciones de fachadas, estos sistemas permiten trabajar de forma segura y eficiente en superficies verticales que, de otro modo, serían inaccesibles. En la construcción y el mantenimiento de edificios modernos, el acceso suspendido no es opcional. Es una parte fundamental del diseño de los edificios para su mantenimiento a lo largo de su ciclo de vida.
Sin embargo, no todos los sistemas de andamios suspendidos son iguales. El tipo de andamio suspendido especificado tiene un impacto directo en la seguridad, la eficiencia operativa, la cobertura de acceso y el coste a largo plazo. Para arquitectos, consultores de fachadas y operadores de edificios, seleccionar el sistema adecuado no es simplemente una cuestión de elección de equipo. Es una decisión de diseño que afecta al rendimiento del edificio a lo largo de décadas.
Se analiza el tipo más común de andamio suspendido utilizado en el acceso a fachadas desde el punto de vista de las especificaciones y el rendimiento, incluyendo por qué es la solución preferida en la mayoría de los tipos de edificios y cómo seleccionar el sistema de andamio suspendido adecuado en función de la altura, la geometría de la fachada y la frecuencia de acceso. También se tratan los principales tipos de andamios suspendidos, junto con las normas aplicables, como OSHA, CSA, EN 1808 y ASME A120.1.
Las plataformas suspendidas autopropulsadas utilizadas en el acceso a fachadas abarcan desde sistemas para un solo operario diseñados para tareas ligeras hasta sistemas de andamios colgantes totalmente diseñados e integrados en la infraestructura permanente de mantenimiento del edificio. Cada tipo tiene una finalidad específica en función de la altura del edificio, la complejidad de la fachada y los requisitos de mantenimiento.
Es fundamental comprender las diferencias entre estos sistemas antes de identificar la solución más común y adecuada.
Una plataforma suspendida autopropulsada de dos puntos se suspende mediante dos cables metálicos, uno situado en cada extremo de la plataforma. La plataforma se eleva y se baja mediante polipastos motorizados, lo que permite un movimiento vertical controlado a lo largo de la fachada del edificio.
Este es el tipo más común de andamio suspendido utilizado en el acceso a fachadas. Se utiliza ampliamente porque ofrece un equilibrio óptimo entre flexibilidad, capacidad de carga e integración con los sistemas permanentes del edificio.
En aplicaciones profesionales, la plataforma de dos puntos funciona como parte de un sistema de acceso a fachadas más amplio. Se sostiene mediante brazos de grúa o unidades de mantenimiento de edificios (BMU), que a menudo se desplazan por sistemas de raíles montados en el tejado. Los anclajes de sujeción y los anclajes de estabilización intermitente (ISA) proporcionan sujeción lateral, lo que garantiza que la plataforma permanezca estable y cerca de la superficie del edificio durante su funcionamiento.
Las plataformas motorizadas modernas utilizan polipastos de tracción, como Tractel Tirak, Power Climber LSC y Sky Climber, diseñados para garantizar la fiabilidad en altura. Las características de seguridad integradas incluyen descenso de emergencia, detección de cable flojo, sensores de inclinación, protección contra sobrecargas e interruptores de límite.
Entre las aplicaciones típicas se incluyen la limpieza de fachadas, la inspección, el pintado, la sustitución de cristales y el mantenimiento en edificios de baja, media y gran altura. Las plataformas estándar con polipasto de tracción de dos puntos prestan servicio de forma fiable en edificios de hasta aproximadamente 200 m. Más allá de esta altura, suelen especificarse configuraciones de varias etapas y sistemas compatibles con BMU.
Un andamio de suspensión ajustable de un solo punto es una plataforma tripulada suspendida por una sola cuerda de un soporte superior, normalmente manejada por un solo trabajador. Una silla de contramaestre es una variante relacionada, pero distinta, de la plataforma de asiento que se utiliza para accesos de corta duración.
En el acceso a fachadas, los sistemas de suspensión de un solo punto se utilizan habitualmente en zonas donde una plataforma suspendida de dos puntos resulta demasiado grande para acceder con seguridad a secciones de fachada confinadas, huecos estrechos o condiciones arquitectónicas restringidas. Estos sistemas pueden formar parte de una estrategia de acceso permanente a la fachada, especialmente en edificios con geometrías complejas donde se requiere un acceso localizado.
Aunque los sistemas de un solo punto solo admiten a un operario y tienen menor capacidad para herramientas y materiales que las plataformas de dos puntos, ofrecen una solución eficaz para trabajos específicos de mantenimiento, inspección y reparación en zonas de difícil acceso. En muchos proyectos, funcionan junto con sistemas de acceso a fachadas permanentes más grandes para proporcionar una cobertura completa del edificio.
Un andamio ajustable multipunto es una plataforma de andamio suspendida que se apoya en más de dos puntos de suspensión. Estos sistemas están diseñados para soportar plataformas más largas o cargas más pesadas, lo que los hace adecuados para proyectos de fachadas a gran escala o edificios con geometrías complejas.
En aplicaciones de acceso a fachadas, los sistemas multipunto suelen diseñarse a medida. Las plataformas modulares autoportantes son un ejemplo común. Estas plataformas se pueden montar in situ para adaptarse a la longitud y configuración requeridas, lo que permite el acceso a amplias zonas de la fachada.
Este tipo de sistema se suele especificar cuando una plataforma estándar de dos puntos no puede proporcionar una cobertura suficiente. Por ejemplo, los edificios con grandes elevaciones continuas o geometrías irregulares pueden requerir un soporte multipunto para mantener la estabilidad y el rendimiento.
Debido a su mayor complejidad y a los requisitos de carga, los sistemas de andamios suspendidos multipunto requieren un diseño de ingeniería detallado y un anclaje seguro. No son sistemas de uso general y suelen utilizarse en situaciones especializadas.
La plataforma modular autopropulsada de dos puntos es el sistema de acceso suspendido más utilizado en el mantenimiento de fachadas. Conocida comúnmente como plataforma oscilante o plataforma autopropulsada, se considera el estándar del sector porque ofrece un acceso fiable, flexibilidad y eficiencia operativa en una amplia gama de condiciones de construcción.
Su predominio no es casual. Es el resultado de su capacidad para cumplir los requisitos técnicos, operativos y normativos de los edificios modernos de forma más eficaz que cualquier otro sistema.
Una de las razones clave por las que el andamio ajustable de dos puntos se utiliza tan ampliamente es su versatilidad. Se puede configurar para adaptarse a edificios de diferentes alturas, tamaños y condiciones de fachada.
La longitud de las plataformas se puede ajustar para adaptarse a la anchura de la zona de trabajo, y los sistemas pueden soportar de uno a tres operarios en función de la capacidad de carga. Esta flexibilidad permite utilizar el mismo sistema básico en una amplia gama de aplicaciones.
Esta adaptabilidad es fundamental para acceder a geometrías de fachada complejas. Los edificios con paneles empotrados, balcones, voladizos o superficies irregulares requieren sistemas que puedan ajustar su posición de forma dinámica. La plataforma de dos puntos ofrece esta capacidad sin necesidad de soluciones totalmente personalizadas.
Desde el punto de vista de la altura, estos sistemas pueden diseñarse para funcionar en edificios de hasta aproximadamente 200 metros. Los sistemas de elevación, las especificaciones de los cables de acero y los soportes estructurales están diseñados para funcionar de forma fiable a estas alturas.
Otra ventaja clave de la plataforma suspendida autopropulsada de dos puntos es su capacidad para integrarse a la perfección con la infraestructura permanente de acceso a fachadas.
En la mayoría de los edificios modernos, la plataforma de andamio suspendida no se utiliza como un sistema independiente. En su lugar, forma parte de una solución de ingeniería más amplia que incluye equipos montados en el tejado y sistemas de anclaje.
Los sistemas de grúa de pecera proporcionan puntos de suspensión fijos o portátiles para la plataforma. Los carros de grúa de pecera motorizados permiten el desplazamiento a lo largo de los carriles del tejado. Las unidades de mantenimiento de edificios (BMU) ofrecen una cobertura completa de la fachada desplazándose por el tejado y bajando la plataforma a diferentes alturas.
Los sistemas de monorraíl pueden utilizarse cuando no es viable instalar equipos en el tejado, permitiendo el movimiento horizontal a lo largo de la fachada del edificio. Los anclajes de sujeción y los anclajes de estabilización intermitente garantizan que la plataforma se mantenga estable durante el funcionamiento, especialmente en edificios más altos donde el viento y el movimiento se convierten en factores críticos.
Este nivel de integración transforma la plataforma de andamio suspendido de una herramienta de acceso temporal en un sistema de construcción permanente. Garantiza un rendimiento constante, reduce el tiempo de montaje y mejora la seguridad general.
El cumplimiento de las normas de seguridad es un requisito fundamental para cualquier sistema de andamio suspendido utilizado en el acceso a fachadas. El andamio ajustable de dos puntos está diseñado para cumplir con las normas más ampliamente reconocidas en los mercados globales.
En Estados Unidos, la OSHA define los requisitos de protección contra caídas y de seguridad para los andamios suspendidos. En Europa, la norma EN 1808 regula los equipos de acceso suspendidos, incluyendo el diseño, los factores de seguridad y los requisitos operativos. En Norteamérica, las normas ASME A120.1 y CAN/CSA-Z271 establecen los estándares para las plataformas motorizadas utilizadas en el mantenimiento de edificios.
Uno de los requisitos más críticos de la norma EN 1808 es el factor de seguridad de las cuerdas. Según la norma EN 1808:2015, apartado 6.1.2.5, la carga de rotura mínima de cada cuerda de suspensión debe ser al menos 12 veces la tensión estática máxima de la cuerda. Se trata de un requisito por cuerda, no de un multiplicador de la carga de trabajo de la plataforma.
Los anclajes de sujeción y los sistemas de estabilización también están sujetos a requisitos estrictos. En edificios de más de 130 pies (39,6 m) de altura, deben instalarse anclajes de estabilización a intervalos definidos para controlar el movimiento de la plataforma y mantener condiciones de trabajo seguras.
La capacidad del andamio ajustable de dos puntos para cumplir estas normas de forma sistemática es un factor clave en su amplia adopción.
Trabajar en una plataforma de andamio suspendido conlleva riesgos inherentes. La seguridad se logra mediante una combinación de diseño de sistemas de ingeniería y procedimientos operativos estrictos.
Los sistemas personales de detención de caídas (PFAS) son obligatorios para todas las operaciones en andamios suspendidos. Los trabajadores deben estar conectados a una línea de vida independiente que esté completamente separada del sistema de suspensión del andamio.
Esta separación es fundamental. Si el sistema de andamios fallara, el sistema de detención de caídas debe permanecer intacto y ser capaz de sostener al trabajador de forma independiente.
Los sistemas de barandillas proporcionan una capa adicional de protección. Las barandillas de las plataformas suspendidas deben soportar 200 lb en el travesaño superior y 150 lb en el travesaño central, según la norma OSHA 29 CFR 1910.29 / 1926.451. La norma EN 1808, apartado 6.4, especifica una altura mínima de barandilla de 1,0 m y requisitos equivalentes de resistencia a la carga mediante cálculo de diseño.
Los sistemas de anclaje correctamente diseñados, incluidos los anclajes de sujeción y las líneas de vida horizontales, son esenciales para respaldar estas medidas de seguridad.

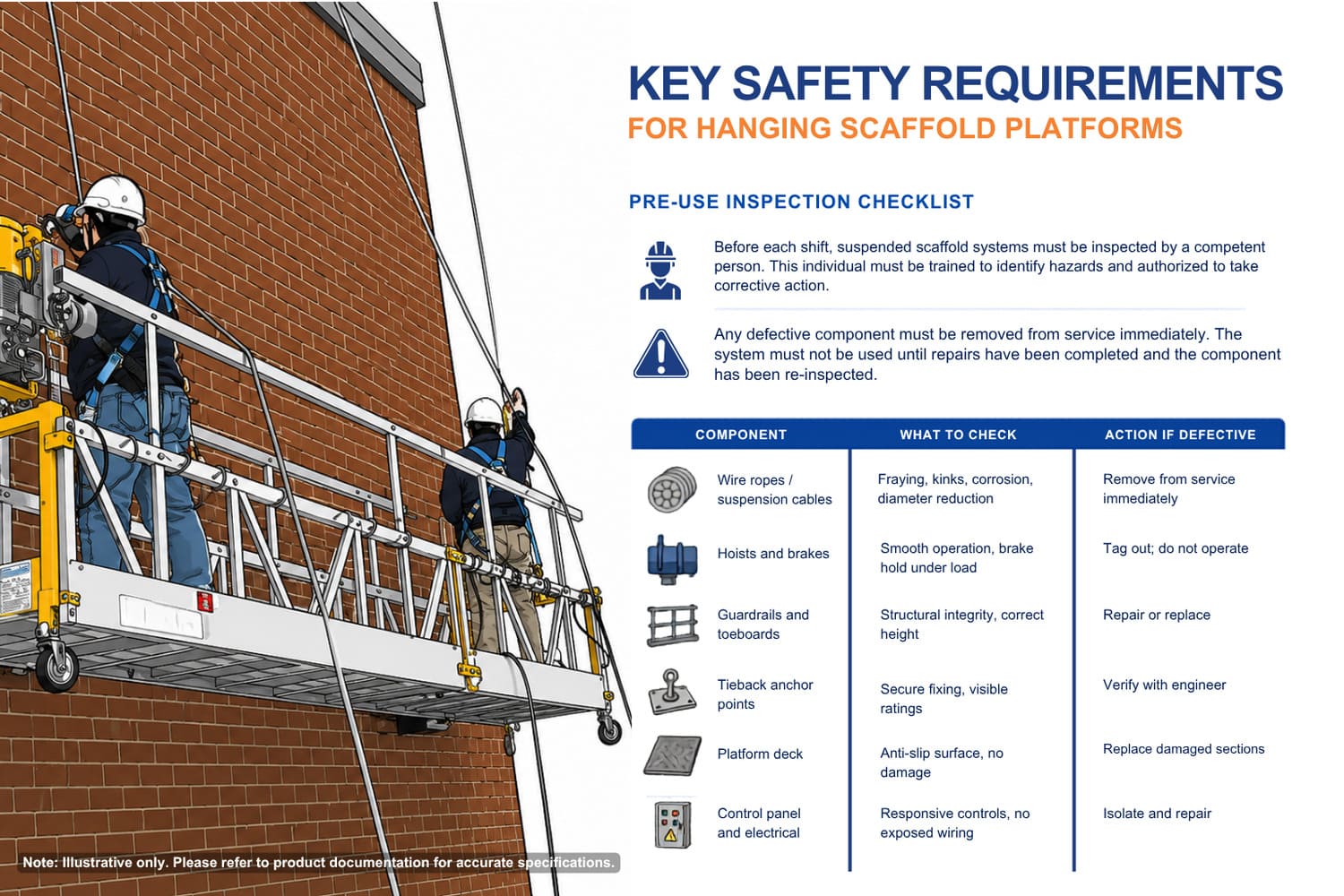

Antes de cada turno, los sistemas de andamios suspendidos deben ser inspeccionados por una persona competente. Esta persona debe estar capacitada para identificar los riesgos y autorizada para tomar medidas correctivas.
Cualquier componente defectuoso debe retirarse del servicio inmediatamente. El sistema no debe utilizarse hasta que se hayan completado las reparaciones y se haya vuelto a inspeccionar el componente.
| Componente | Qué comprobar | Medida en caso de defecto |
|---|---|---|
| Cables metálicos / cables de suspensión | Deshilachado, retorcimientos, corrosión, reducción del diámetro | Retirar del servicio inmediatamente |
| Polipastos y frenos | Funcionamiento fluido, retención del freno bajo carga | Retirar de servicio; no utilizar |
| Barandillas y zócalos | Integridad estructural, altura correcta | Reparar o sustituir |
| Puntos de anclaje de sujeción | Fijación segura, valores nominales visibles | Verificar con un ingeniero |
| Plataforma | Superficie antideslizante, sin daños | Sustituir las secciones dañadas |
| Panel de control y sistema eléctrico | Controles sensibles, sin cableado expuesto | Aislar y reparar |
La selección del sistema de andamios suspendidos adecuado requiere un conocimiento claro de las características del edificio y de los requisitos de mantenimiento. La decisión debe tomarse durante la fase de diseño siempre que sea posible.
Para edificios con fachadas estándar de hasta aproximadamente 150 metros, un andamio ajustable de dos puntos combinado con un sistema de pescante o una BMU compacta ofrece una solución fiable y eficiente.
Para edificios con geometrías complejas, como fachadas curvas, retranqueos o secciones empotradas, se requieren sistemas más avanzados. Las BMU modulares con plumas telescópicas y giratorias permiten que la plataforma alcance zonas que, de otro modo, serían inaccesibles.
En el caso de edificios muy altos, normalmente de más de 150 metros, entran en juego consideraciones estructurales adicionales. El peso y la longitud de los cables de suspensión se convierten en factores significativos, lo que requiere soluciones de ingeniería a medida adaptadas al proyecto específico.
Los edificios que requieren un mantenimiento regular de la fachada deben estar equipados con sistemas de acceso a la fachada permanentes. Estos sistemas proporcionan un acceso constante y seguro sin necesidad de montarlos y desmontarlos repetidamente.
Para los edificios existentes que no se diseñaron con sistemas permanentes, existen soluciones de adaptación. Sin embargo, estas requieren una evaluación estructural minuciosa y un diseño de ingeniería para garantizar el cumplimiento normativo y el rendimiento.
Para edificios de baja altura con requisitos de acceso poco frecuentes, los sistemas de pescante portátiles combinados con una plataforma de andamio colgante pueden ser suficientes. Incluso en estos casos, debe instalarse una infraestructura de anclaje permanente para garantizar la seguridad.
El sistema de andamios suspendidos especificado para un edificio define cómo se llevarán a cabo los trabajos de mantenimiento durante décadas. Elegir el sistema adecuado garantiza operaciones más seguras, una mejor cobertura de acceso y menores costes a largo plazo.
Facade Access Solutions presta apoyo a los proyectos desde el concepto inicial hasta la explotación a largo plazo. Esto incluye la especificación del sistema, el diseño de ingeniería, la instalación, la puesta en marcha y el servicio continuo.
Si está planificando un nuevo proyecto o evaluando un edificio existente, es fundamental realizar una consulta temprana.
Hable con nuestros especialistas para encontrar la solución adecuada para su edificio.
Solicitar una cotizaciónEl andamio ajustable de dos puntos es el sistema más utilizado. Ofrece la mejor combinación de flexibilidad, capacidad y compatibilidad con los sistemas de acceso a fachadas permanentes, lo que lo convierte en la solución estándar para la mayoría de los edificios de gran altura.
Una plataforma suspendida autopropulsada es un sistema de acceso suspendido que funciona de forma independiente mediante polipastos de tracción y cables de suspensión, normalmente soportados por pescantes o sistemas de anclaje específicos. Una BMU es una máquina instalada de forma permanente en el tejado que soporta, posiciona y desplaza la plataforma suspendida a lo largo de la fachada del edificio.
Las normas clave incluyen los requisitos de la OSHA, la norma EN 1808, la norma ASME A120.1 y las normas CSA para equipos de acceso suspendido y protección contra caídas. Estas normas definen los requisitos para el diseño del sistema, la seguridad operativa y el acceso para el mantenimiento.
Sí, pero las soluciones de adaptación requieren una evaluación estructural y un diseño de ingeniería. El sistema debe garantizar el cumplimiento de las normas de seguridad al tiempo que proporciona una cobertura completa de la fachada.
La mayoría de las plataformas de dos puntos admiten de dos a tres operarios, dependiendo del tamaño de la plataforma y de su capacidad de carga.
