Perancah gantung adalah metode utama yang digunakan untuk mengakses bagian luar bangunan di ketinggian. Mulai dari pembersihan jendela rutin hingga inspeksi dan perbaikan fasad yang kompleks, sistem ini memungkinkan pekerjaan yang aman dan efisien di permukaan vertikal yang tidak dapat diakses dengan cara lain. Dalam konstruksi modern dan pemeliharaan bangunan, akses gantung bukanlah pilihan. Ini adalah bagian inti dari bagaimana bangunan dirancang untuk dipelihara sepanjang siklus hidupnya.
Namun, tidak semua sistem perancah gantung sama. Jenis perancah gantung yang ditentukan memiliki dampak langsung terhadap keselamatan, efisiensi operasional, cakupan akses, dan biaya jangka panjang. Bagi arsitek, konsultan fasad, dan pengelola bangunan, memilih sistem yang tepat bukan sekadar soal pemilihan peralatan. Ini adalah keputusan desain yang memengaruhi kinerja bangunan selama puluhan tahun.
Jenis perancah gantung yang paling umum digunakan dalam akses fasad dianalisis dari perspektif spesifikasi dan kinerja, termasuk mengapa sistem ini menjadi solusi yang disukai untuk sebagian besar jenis bangunan serta cara memilih sistem perancah gantung yang tepat berdasarkan ketinggian, geometri fasad, dan frekuensi akses. Jenis-jenis utama perancah gantung juga dibahas, bersama dengan standar yang berlaku seperti OSHA, CSA, EN 1808, dan ASME A120.1.
Platform gantung bertenaga sendiri yang digunakan dalam akses fasad berkisar dari sistem operator tunggal yang dirancang untuk tugas-tugas ringan hingga sistem perancah gantung yang dirancang secara menyeluruh dan terintegrasi ke dalam infrastruktur pemeliharaan bangunan permanen. Setiap jenis memiliki tujuan khusus tergantung pada ketinggian bangunan, kompleksitas fasad, dan persyaratan pemeliharaan.
Memahami perbedaan antara sistem-sistem ini sangat penting sebelum menentukan solusi yang paling umum dan paling tepat.

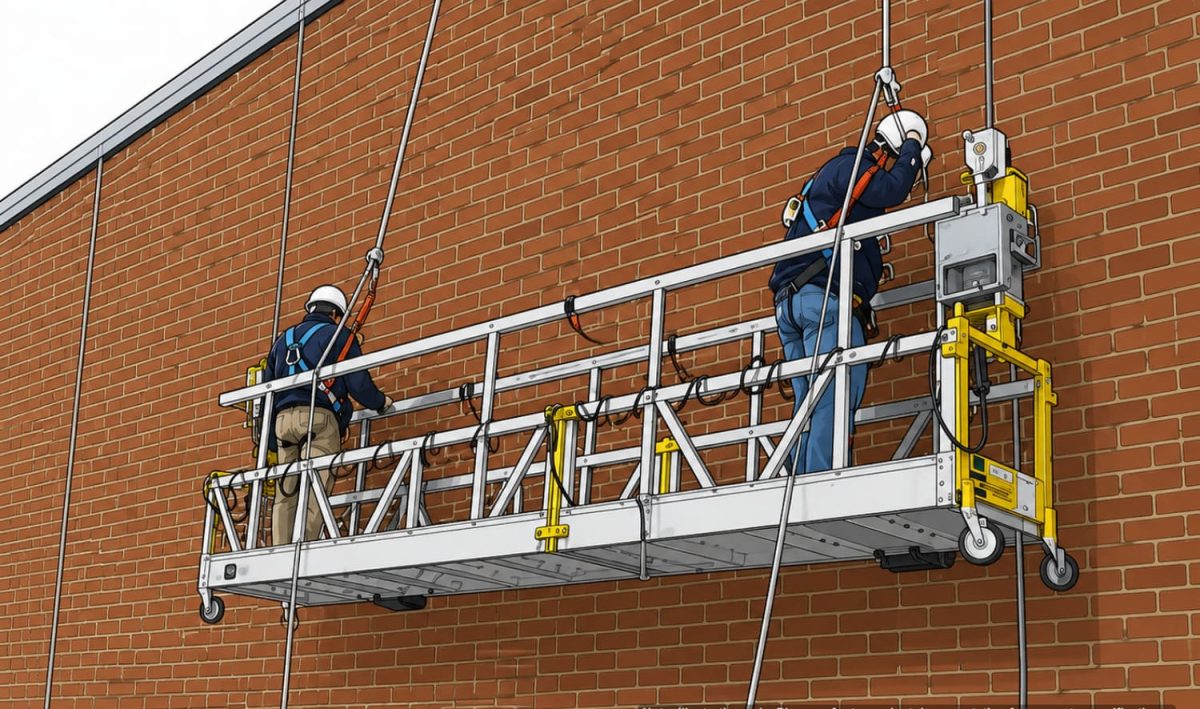

Platform gantung bertenaga mandiri dua titik digantung oleh dua tali kawat atau kabel, masing-masing diposisikan di ujung platform. Platform ini diangkat dan diturunkan menggunakan hoist bermotor, memungkinkan pergerakan vertikal yang terkendali sepanjang fasad bangunan.
Ini adalah jenis scaffolding gantung yang paling umum digunakan dalam akses fasad. Sistem ini banyak digunakan karena memberikan keseimbangan optimal antara fleksibilitas, kapasitas beban, dan integrasi dengan sistem bangunan permanen.
Dalam aplikasi profesional, platform dua titik beroperasi sebagai bagian dari sistem akses fasad yang lebih besar. Platform ini didukung oleh lengan davit atau Unit Pemeliharaan Bangunan (BMU), yang sering beroperasi pada sistem rel yang dipasang di atap. Jangkar pengikat dan Jangkar Stabilisasi Intermiten (ISA) memberikan penahan lateral, memastikan platform tetap stabil dan dekat dengan permukaan bangunan selama operasi.
Platform bertenaga modern menggunakan hoist traksi, seperti Tractel Tirak, Power Climber LSC, dan Sky Climber, yang dirancang untuk keandalan di ketinggian. Fitur keamanan bawaan meliputi penurunan darurat, deteksi kabel kendur, sensor kemiringan, perlindungan kelebihan beban, dan saklar batas.
Aplikasi umum meliputi pembersihan fasad, inspeksi, pengecatan, penggantian kaca, dan pemeliharaan pada bangunan bertingkat rendah, menengah, dan tinggi. Platform hoist traksi dua titik standar dapat melayani bangunan hingga ketinggian sekitar 200 m. Di atas itu, konfigurasi multi-tahap dan sistem yang didukung BMU biasanya digunakan.
Perancah penangguhan satu titik yang dapat disesuaikan adalah platform berawak yang digantung oleh satu tali dari penyangga di atas, biasanya dioperasikan oleh satu pekerja. Kursi bosun adalah varian papan duduk yang terkait namun berbeda yang digunakan untuk akses jangka pendek.
Dalam akses fasad, sistem suspensi satu titik umumnya digunakan di area di mana platform suspensi dua titik terlalu besar untuk mengakses bagian fasad yang sempit, ceruk yang sempit, atau kondisi arsitektur yang terbatas dengan aman. Sistem ini dapat menjadi bagian dari strategi akses fasad permanen, terutama pada bangunan dengan geometri kompleks yang memerlukan akses lokal.
Meskipun sistem satu titik hanya mendukung satu operator dan memiliki kapasitas alat serta material yang lebih rendah daripada platform dua titik, sistem ini memberikan solusi efektif untuk pekerjaan pemeliharaan, inspeksi, dan perbaikan yang ditargetkan di area yang sulit dijangkau. Dalam banyak proyek, sistem ini beroperasi bersamaan dengan sistem akses fasad permanen yang lebih besar untuk memberikan cakupan bangunan yang lengkap.
Perancah multi-titik yang dapat disesuaikan adalah platform perancah gantung yang didukung oleh lebih dari dua titik suspensi. Sistem ini dirancang untuk menopang platform yang lebih panjang atau beban yang lebih berat, sehingga cocok untuk proyek fasad berskala besar atau bangunan dengan geometri yang kompleks.
Dalam aplikasi akses fasad, sistem multi-titik biasanya dirancang khusus. Platform modular bertenaga mandiri adalah contoh umum. Platform ini dapat dirakit di lokasi sesuai dengan panjang dan konfigurasi yang dibutuhkan, sehingga memungkinkan akses ke area fasad yang luas.
Jenis sistem ini sering ditentukan ketika platform dua titik standar tidak dapat memberikan cakupan yang memadai. Misalnya, bangunan dengan elevasi kontinu yang luas atau geometri tidak beraturan mungkin memerlukan dukungan multi-titik untuk menjaga stabilitas dan kinerja.
Karena kompleksitas dan persyaratan beban yang lebih tinggi, sistem perancah gantung multipoint memerlukan desain teknik yang terperinci dan penahan yang aman. Sistem ini bukan sistem serba guna dan biasanya digunakan dalam skenario khusus.
Platform modular bertenaga mandiri dua titik adalah sistem akses gantung yang paling umum digunakan dalam pemeliharaan fasad. Umumnya disebut sebagai swing stage atau platform bertenaga mandiri, sistem ini dianggap sebagai standar industri karena memberikan akses yang andal, fleksibilitas, dan efisiensi operasional di berbagai kondisi bangunan.
Dominasi sistem ini bukanlah kebetulan. Hal ini merupakan hasil dari kemampuannya untuk memenuhi persyaratan teknis, operasional, dan regulasi bangunan modern dengan lebih efektif daripada sistem lainnya.
Salah satu alasan utama mengapa perancah dua titik yang dapat disesuaikan begitu banyak digunakan adalah keserbagunaannya. Perancah ini dapat dikonfigurasi agar sesuai dengan bangunan dengan ketinggian, ukuran, dan kondisi fasad yang bervariasi.
Panjang platform dapat disesuaikan agar sesuai dengan lebar area kerja, dan sistem ini dapat menopang satu hingga tiga operator tergantung pada kapasitas beban. Fleksibilitas ini memungkinkan sistem inti yang sama digunakan dalam berbagai aplikasi.
Kemampuan beradaptasi ini sangat penting untuk mengakses geometri fasad yang kompleks. Bangunan dengan panel yang tersembunyi, balkon, atap yang menjorok, atau permukaan yang tidak beraturan memerlukan sistem yang dapat menyesuaikan posisinya secara dinamis. Platform dua titik menyediakan kemampuan ini tanpa memerlukan solusi khusus yang sepenuhnya disesuaikan.
Dari segi ketinggian, sistem ini dapat dirancang untuk beroperasi pada bangunan hingga sekitar 200 meter. Sistem pengangkatan, spesifikasi tali kawat, dan penyangga struktural semuanya dirancang untuk bekerja secara andal pada ketinggian tersebut.
Keunggulan utama lain dari platform gantung bertenaga mandiri dua titik adalah kemampuannya untuk terintegrasi secara mulus dengan infrastruktur akses fasad permanen.
Pada sebagian besar bangunan modern, platform perancah gantung tidak digunakan sebagai sistem mandiri. Sebaliknya, platform ini menjadi bagian dari solusi rekayasa yang lebih besar yang mencakup peralatan yang dipasang di atap dan sistem jangkar.
Sistem davit menyediakan titik suspensi tetap atau portabel untuk platform. Kereta davit bertenaga memungkinkan pergerakan di sepanjang rel atap. Unit Pemeliharaan Bangunan (BMU) menawarkan cakupan fasad penuh dengan bergerak melintasi atap dan menurunkan platform ke ketinggian yang berbeda.
Sistem monorel dapat digunakan di tempat yang tidak memungkinkan pemasangan peralatan di atap, sehingga memungkinkan pergerakan horizontal di sepanjang fasad bangunan. Jangkar pengikat dan Jangkar Stabilisasi Intermiten memastikan platform tetap stabil selama pengoperasian, terutama pada bangunan yang lebih tinggi di mana angin dan pergerakan menjadi faktor kritis.
Tingkat integrasi ini mengubah platform scaffolding gantung dari alat akses sementara menjadi sistem bangunan permanen. Hal ini memastikan kinerja yang konsisten, mengurangi waktu pemasangan, dan meningkatkan keselamatan secara keseluruhan.
Kepatuhan terhadap keselamatan merupakan persyaratan dasar untuk sistem scaffolding gantung apa pun yang digunakan dalam akses fasad. Scaffolding dua titik yang dapat disesuaikan dirancang untuk memenuhi standar yang paling diakui secara luas di pasar global.
Di Amerika Serikat, OSHA mendefinisikan persyaratan perlindungan jatuh dan keselamatan untuk perancah gantung. Di Eropa, EN 1808 mengatur peralatan akses gantung, termasuk desain, faktor keselamatan, dan persyaratan operasional. Di Amerika Utara, ASME A120.1 dan CAN/CSA-Z271 menyediakan standar untuk platform bertenaga yang digunakan dalam pemeliharaan bangunan.
Salah satu persyaratan paling kritis dalam EN 1808 adalah faktor keamanan tali. Berdasarkan EN 1808:2015 §6.1.2.5, beban patah minimum setiap tali suspensi harus setidaknya 12 kali tegangan statis maksimum tali. Ini adalah persyaratan per tali, bukan pengali dari beban kerja platform.
Jangkar pengikat dan sistem stabilisasi juga tunduk pada persyaratan ketat. Pada bangunan dengan ketinggian di atas 130 kaki (39,6 m), jangkar stabilisasi harus dipasang pada interval yang ditentukan untuk mengontrol pergerakan platform dan menjaga kondisi kerja yang aman.
Kemampuan perancah dua titik yang dapat disesuaikan untuk memenuhi standar ini secara konsisten merupakan faktor utama dalam adopsi luasnya.
Bekerja di platform perancah gantung melibatkan risiko bawaan. Keselamatan dicapai melalui kombinasi desain sistem yang dirancang secara teknik dan prosedur operasional yang ketat.
Sistem penahan jatuh pribadi (PFAS) wajib digunakan untuk semua operasi perancah gantung. Pekerja harus terhubung ke tali pengaman independen yang sepenuhnya terpisah dari sistem suspensi perancah.
Pemisahan ini sangat penting. Jika sistem perancah gagal, sistem penahan jatuh harus tetap utuh dan mampu menopang pekerja secara mandiri.
Sistem pagar pengaman memberikan lapisan perlindungan tambahan. Pagar pengaman pada platform gantung harus mampu menahan beban 200 lb untuk rel atas dan 150 lb untuk rel tengah sesuai dengan OSHA 29 CFR 1910.29 / 1926.451. EN 1808 §6.4 menetapkan ketinggian pagar pengaman minimum 1,0 m dan persyaratan ketahanan beban setara melalui perhitungan desain.
Sistem jangkar yang dirancang dengan benar, termasuk jangkar pengikat dan tali pengaman horizontal, sangat penting untuk mendukung langkah-langkah keselamatan ini.

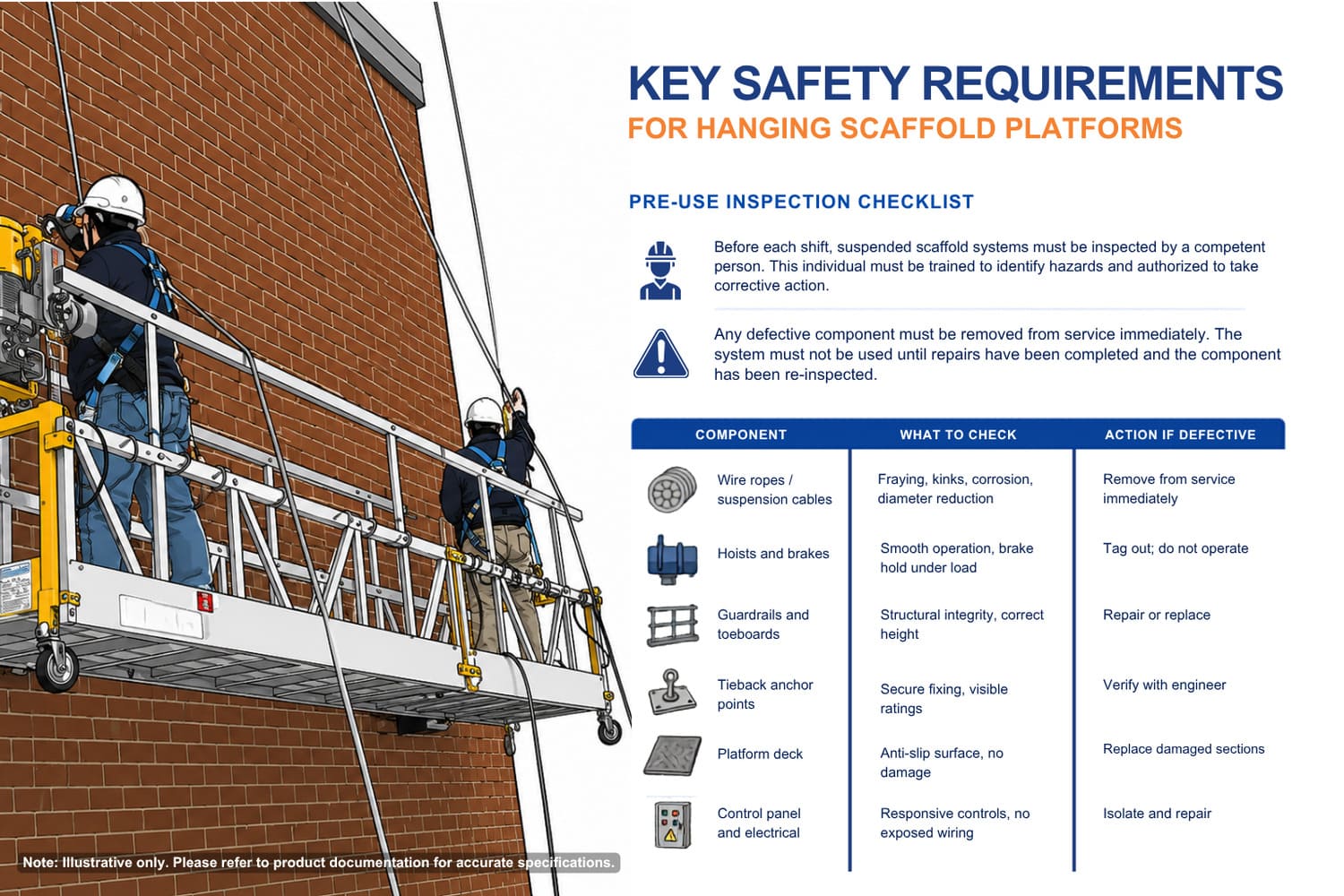

Sebelum setiap shift, sistem perancah gantung harus diperiksa oleh orang yang kompeten. Orang ini harus terlatih untuk mengidentifikasi bahaya dan berwenang untuk mengambil tindakan korektif.
Setiap komponen yang rusak harus segera dihentikan penggunaannya. Sistem tidak boleh digunakan sampai perbaikan selesai dan komponen telah diperiksa kembali.
| Komponen | Apa yang Harus Diperiksa | Tindakan jika Rusak |
|---|---|---|
| Tali kawat / kabel suspensi | Terkoyak, bengkok, korosi, pengurangan diameter | Segera hentikan penggunaan |
| Hoist dan rem | Operasi lancar, rem tetap berfungsi saat beban | Pasang label peringatan; jangan dioperasikan |
| Pagar pengaman dan papan kaki | Integritas struktural, ketinggian yang benar | Perbaiki atau ganti |
| Titik jangkar pengikat | Pemasangan yang kokoh, peringkat yang terlihat | Verifikasi dengan insinyur |
| Dek platform | Permukaan anti selip, tidak ada kerusakan | Ganti bagian yang rusak |
| Panel kontrol dan kelistrikan | Kontrol responsif, tidak ada kabel yang terbuka | Isolasi dan perbaiki |
Memilih sistem perancah gantung yang tepat memerlukan pemahaman yang jelas tentang karakteristik bangunan dan persyaratan pemeliharaannya. Keputusan sebaiknya diambil selama fase desain jika memungkinkan.
Untuk bangunan dengan fasad standar hingga sekitar 150 meter, perancah dua titik yang dapat disesuaikan dikombinasikan dengan sistem davit atau BMU kompak memberikan solusi yang andal dan efisien.
Untuk bangunan dengan geometri kompleks, seperti fasad melengkung, bagian yang menjorok ke belakang, atau bagian yang tersembunyi, diperlukan sistem yang lebih canggih. BMU modular dengan jib teleskopik dan putar memungkinkan platform menjangkau area yang tidak dapat dijangkau dengan cara lain.
Untuk bangunan yang sangat tinggi, biasanya di atas 150 meter, pertimbangan struktural tambahan menjadi penting. Berat dan panjang tali suspensi menjadi faktor signifikan, sehingga memerlukan solusi yang dirancang khusus sesuai dengan proyek tertentu.
Bangunan yang memerlukan pemeliharaan fasad secara rutin harus dilengkapi dengan sistem akses fasad permanen. Sistem ini menyediakan akses yang konsisten dan aman tanpa perlu pemasangan dan pembongkaran berulang.
Untuk bangunan existing yang tidak dirancang dengan sistem permanen, solusi retrofit tersedia. Namun, hal ini memerlukan penilaian struktural yang cermat dan desain teknik untuk memastikan kepatuhan dan kinerja.
Untuk bangunan bertingkat rendah dengan kebutuhan akses yang jarang, sistem davit portabel yang dikombinasikan dengan platform perancah gantung mungkin sudah cukup. Bahkan dalam kasus ini, infrastruktur jangkar permanen harus dipasang untuk memastikan keselamatan.
Sistem perancah gantung yang ditentukan untuk sebuah bangunan menentukan bagaimana pekerjaan pemeliharaan akan dilakukan selama puluhan tahun. Memilih sistem yang tepat memastikan operasi yang lebih aman, cakupan akses yang lebih baik, dan biaya jangka panjang yang lebih rendah.
Facade Access Solutions mendukung proyek mulai dari konsep awal hingga operasi jangka panjang. Ini mencakup spesifikasi sistem, desain teknik, pemasangan, komisioning, dan layanan berkelanjutan.
Jika Anda merencanakan proyek baru atau mengevaluasi bangunan yang sudah ada, konsultasi dini sangat penting.
Bicaralah dengan spesialis kami untuk mencari solusi yang tepat untuk bangunan Anda.
Permintaan PenawaranScaffold dua titik yang dapat disesuaikan adalah sistem yang paling umum digunakan. Sistem ini menawarkan kombinasi terbaik antara fleksibilitas, kapasitas, dan kompatibilitas dengan sistem akses fasad permanen, menjadikannya solusi standar untuk sebagian besar gedung pencakar langit.
Platform gantung bertenaga mandiri adalah sistem akses gantung yang beroperasi secara mandiri menggunakan hoist traksi dan tali suspensi, biasanya didukung oleh davit atau sistem jangkar khusus. BMU adalah mesin yang dipasang secara permanen di atap yang mendukung, memposisikan, dan menggerakkan platform gantung melintasi fasad bangunan.
Standar utama meliputi persyaratan OSHA, EN 1808, ASME A120.1, dan standar CSA untuk peralatan akses gantung dan perlindungan jatuh. Standar-standar ini mendefinisikan persyaratan untuk desain sistem, keselamatan operasional, dan akses pemeliharaan.
Ya, tetapi solusi retrofit memerlukan penilaian struktural dan desain teknik. Sistem harus memastikan kepatuhan terhadap standar keselamatan sambil memberikan cakupan fasad yang penuh.
Sebagian besar platform dua titik dapat menampung dua hingga tiga operator, tergantung pada ukuran platform dan kapasitas beban.
