Les échafaudages suspendus constituent la principale méthode utilisée pour accéder aux extérieurs des bâtiments en hauteur. Du nettoyage régulier des vitres aux inspections et réparations complexes des façades, ces systèmes permettent de travailler de manière sûre et efficace sur des surfaces verticales qui seraient autrement inaccessibles. Dans la construction moderne et l’entretien des bâtiments, l’accès suspendu n’est pas facultatif. Il s’agit d’un élément central de la conception des bâtiments en vue de leur entretien tout au long de leur cycle de vie.
Cependant, tous les systèmes d’échafaudages suspendus ne se valent pas. Le type d’échafaudage suspendu spécifié a un impact direct sur la sécurité, l’efficacité opérationnelle, la couverture d’accès et le coût à long terme. Pour les architectes, les consultants en façades et les exploitants de bâtiments, choisir le bon système n’est pas simplement une question de choix d’équipement. Il s’agit d’une décision de conception qui influe sur les performances du bâtiment pendant des décennies.
Le type d’échafaudage suspendu le plus couramment utilisé pour l’accès aux façades est examiné sous l’angle des spécifications et des performances, notamment les raisons pour lesquelles il s’agit de la solution privilégiée pour la plupart des types de bâtiments et la manière de choisir le système d’échafaudage suspendu adapté en fonction de la hauteur, de la géométrie de la façade et de la fréquence d’accès. Les principaux types d’échafaudages suspendus sont également abordés, ainsi que les normes applicables telles que l’OSHA, la CSA, la norme EN 1808 et l’ASME A120.1.
Les plates-formes suspendues motorisées utilisées pour l’accès aux façades vont des systèmes à opérateur unique conçus pour des tâches légères aux systèmes d’échafaudages suspendus entièrement conçus et intégrés à l’infrastructure permanente d’entretien du bâtiment. Chaque type répond à un objectif spécifique en fonction de la hauteur du bâtiment, de la complexité de la façade et des exigences d’entretien.
Il est essentiel de comprendre les différences entre ces systèmes avant d’identifier la solution la plus courante et la plus appropriée.

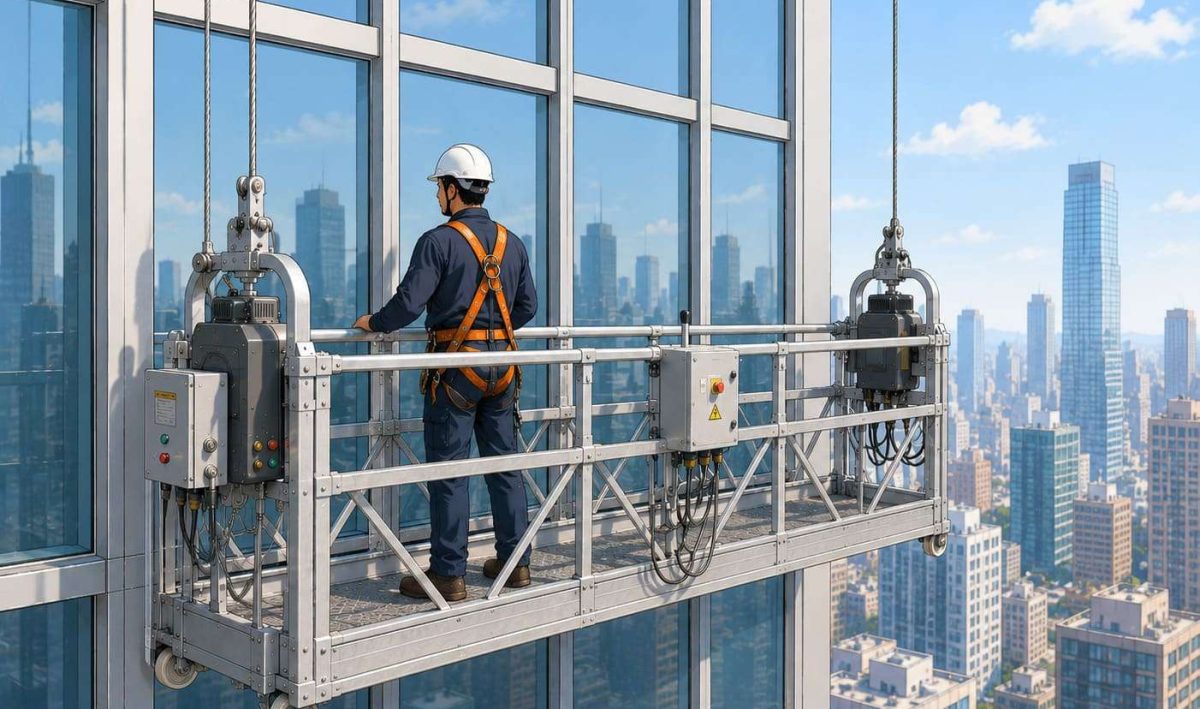

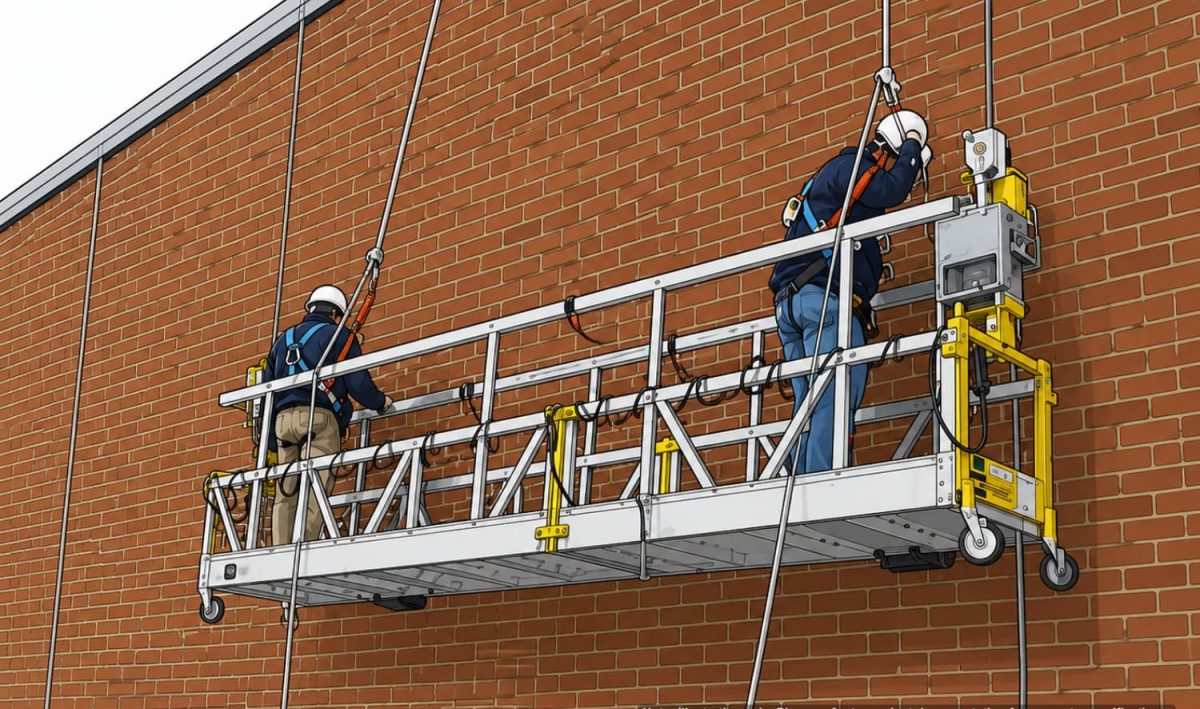

Une plate-forme suspendue autoportante à deux points est suspendue par deux câbles métalliques, un à chaque extrémité de la plate-forme. La plate-forme est levée et abaissée à l’aide de palans motorisés, ce qui permet un déplacement vertical contrôlé le long de la façade du bâtiment.
Il s’agit du type de plate-forme suspendue le plus couramment utilisé pour l’accès aux façades. Elle est largement adoptée car elle offre un équilibre optimal entre flexibilité, capacité de charge et intégration aux systèmes permanents du bâtiment.
Dans les applications professionnelles, la plate-forme à deux points fait partie d’un système d’accès aux façades plus vaste. Elle est soutenue par des bras de levage ou des unités de maintenance de bâtiment (BMU), qui circulent souvent sur des systèmes de rails montés sur le toit. Des ancrages de retenue et des ancrages de stabilisation intermittents (ISA) assurent un maintien latéral, garantissant que la plate-forme reste stable et proche de la surface du bâtiment pendant son fonctionnement.
Les plates-formes motorisées modernes utilisent des treuils de traction, tels que Tractel Tirak, Power Climber LSC et Sky Climber, conçus pour garantir la fiabilité en hauteur. Les dispositifs de sécurité intégrés comprennent la descente d’urgence, la détection de mou de câble, des capteurs d’inclinaison, une protection contre les surcharges et des interrupteurs de fin de course.
Les applications typiques comprennent le nettoyage de façades, l’inspection, la peinture, le remplacement de vitrages et l’entretien sur des bâtiments de faible, moyenne et grande hauteur. Les plates-formes standard à treuil de traction à deux points permettent d’intervenir en toute fiabilité sur des bâtiments jusqu’à environ 200 m. Au-delà de cette hauteur, on recourt généralement à des configurations à plusieurs niveaux et à des systèmes soutenus par des BMU.
Un échafaudage suspendu réglable à point d’ancrage unique est une plate-forme habitée suspendue par un seul câble à un support aérien, généralement manœuvrée par un seul travailleur. Une chaise de bosco est une variante apparentée mais distincte de la plate-forme à siège, utilisée pour un accès de courte durée.
Dans le domaine de l’accès aux façades, les systèmes de suspension à un point sont couramment utilisés dans les zones où une plate-forme suspendue à deux points est trop grande pour accéder en toute sécurité à des sections de façade confinées, à des renfoncements étroits ou à des conditions architecturales restreintes. Ces systèmes peuvent s’inscrire dans une stratégie d’accès permanent aux façades, en particulier sur des bâtiments à la géométrie complexe où un accès localisé est nécessaire.
Bien que les systèmes à point unique ne supportent qu’un seul opérateur et aient une capacité en outils et en matériel inférieure à celle des plates-formes à deux points, ils constituent une solution efficace pour les travaux ciblés d’entretien, d’inspection et de réparation dans les zones difficiles d’accès. Dans de nombreux projets, ils fonctionnent en complément de systèmes d’accès aux façades permanents plus grands afin d’assurer une couverture complète du bâtiment.
Un échafaudage réglable multipoints est une plate-forme suspendue soutenue par plus de deux points de suspension. Ces systèmes sont conçus pour supporter des plates-formes plus longues ou des charges plus lourdes, ce qui les rend adaptés aux projets de façade à grande échelle ou aux bâtiments à géométrie complexe.
Dans les applications d’accès aux façades, les systèmes multipoints sont généralement conçus sur mesure. Les plates-formes modulaires autonomes en sont un exemple courant. Ces plates-formes peuvent être assemblées sur site pour s’adapter à la longueur et à la configuration requises, permettant ainsi l’accès à de vastes zones de façade.
Ce type de système est souvent prescrit lorsqu’une plate-forme standard à deux points ne peut pas offrir une couverture suffisante. Par exemple, les bâtiments présentant de grandes élévations continues ou des géométries irrégulières peuvent nécessiter un soutien multipoint pour maintenir la stabilité et les performances.
En raison de leur complexité accrue et de leurs exigences en matière de charge, les systèmes d’échafaudages suspendus multipoints nécessitent une conception technique détaillée et un ancrage sécurisé. Ce ne sont pas des systèmes à usage général et ils sont généralement utilisés dans des scénarios spécialisés.
La plate-forme modulaire autoportante à deux points est le système d’accès suspendu le plus couramment utilisé pour l’entretien des façades. Communément appelée « nacelle pivotante » ou « plate-forme autoportante », elle est considérée comme la norme du secteur car elle offre un accès fiable, une grande flexibilité et une efficacité opérationnelle dans un large éventail de conditions de construction.
Sa prédominance n’est pas le fruit du hasard. Elle résulte de sa capacité à répondre aux exigences techniques, opérationnelles et réglementaires des bâtiments modernes plus efficacement que tout autre système.
L’une des principales raisons pour lesquelles l’échafaudage réglable à deux points est si largement utilisé est sa polyvalence. Il peut être configuré pour s’adapter à des bâtiments de hauteurs, de tailles et de conditions de façade variées.
La longueur des plates-formes peut être ajustée en fonction de la largeur de la zone de travail, et les systèmes peuvent supporter de un à trois opérateurs selon la capacité de charge. Cette flexibilité permet d’utiliser le même système de base pour un large éventail d’applications.
Cette adaptabilité est essentielle pour accéder à des géométries de façade complexes. Les bâtiments présentant des panneaux en retrait, des balcons, des surplombs ou des surfaces irrégulières nécessitent des systèmes capables d’ajuster leur position de manière dynamique. La plate-forme à deux points offre cette capacité sans nécessiter de solutions entièrement sur mesure.
En termes de hauteur, ces systèmes peuvent être conçus pour fonctionner sur des bâtiments pouvant atteindre environ 200 mètres. Les systèmes de levage, les spécifications des câbles métalliques et les supports structurels sont tous conçus pour fonctionner de manière fiable à ces hauteurs.
Un autre avantage clé de la plate-forme suspendue à deux points et à alimentation autonome est sa capacité à s’intégrer de manière transparente à l’infrastructure d’accès permanente aux façades.
Sur la plupart des bâtiments modernes, la plate-forme d’échafaudage suspendue n’est pas utilisée comme un système autonome. Elle fait plutôt partie d’une solution technique plus large comprenant des équipements montés sur le toit et des systèmes d’ancrage.
Les systèmes à flèche offrent des points de suspension fixes ou portables pour la plate-forme. Les chariots à flèche motorisés permettent de se déplacer le long de rails installés sur le toit. Les unités de maintenance de bâtiment (BMU) offrent une couverture complète de la façade en se déplaçant sur le toit et en abaissant la plate-forme à différentes hauteurs.
Les systèmes monorail peuvent être utilisés lorsque l’installation d’équipements sur le toit n’est pas envisageable, permettant un déplacement horizontal le long de la façade du bâtiment. Les ancrages de retenue et les ancrages de stabilisation intermittents garantissent la stabilité de la plate-forme pendant son fonctionnement, en particulier sur les bâtiments de grande hauteur où le vent et les mouvements deviennent des facteurs critiques.
Ce niveau d’intégration transforme la plate-forme d’échafaudage suspendu d’un outil d’accès temporaire en un système de construction permanent. Il garantit des performances constantes, réduit le temps d’installation et améliore la sécurité globale.
La conformité aux normes de sécurité est une exigence fondamentale pour tout système d’échafaudage suspendu utilisé pour l’accès aux façades. L’échafaudage réglable en deux points est conçu pour répondre aux normes les plus largement reconnues sur les marchés mondiaux.
Aux États-Unis, l’OSHA définit les exigences en matière de protection contre les chutes et de sécurité pour les échafaudages suspendus. En Europe, la norme EN 1808 régit les équipements d’accès suspendus, y compris la conception, les coefficients de sécurité et les exigences opérationnelles. En Amérique du Nord, les normes ASME A120.1 et CAN/CSA-Z271 fournissent des spécifications pour les plates-formes motorisées utilisées dans l’entretien des bâtiments.
L’une des exigences les plus critiques de la norme EN 1808 concerne le coefficient de sécurité des câbles. Conformément à la norme EN 1808:2015 § 6.1.2.5, la charge de rupture minimale de chaque câble de suspension doit être au moins 12 fois supérieure à la tension statique maximale du câble. Il s’agit d’une exigence par câble, et non d’un multiplicateur de la charge de travail de la plate-forme.
Les ancrages de retenue et les systèmes de stabilisation sont également soumis à des exigences strictes. Sur les bâtiments de plus de 130 pieds (39,6 m) de hauteur, des ancrages de stabilisation doivent être installés à des intervalles définis pour contrôler les mouvements de la plate-forme et maintenir des conditions de travail sûres.
La capacité de l’échafaudage réglable à deux points à respecter ces normes de manière constante est un facteur majeur de son adoption généralisée.
Travailler sur une plate-forme d’échafaudage suspendu comporte des risques inhérents. La sécurité est assurée par une combinaison de conception technique du système et de procédures opérationnelles strictes.
Les systèmes individuels de retenue antichute (PFAS) sont obligatoires pour toutes les opérations sur des échafaudages suspendus. Les travailleurs doivent être reliés à une ligne de vie indépendante, totalement distincte du système de suspension de l’échafaudage.
Cette séparation est essentielle. En cas de défaillance du système d’échafaudage, le système de retenue antichute doit rester intact et capable de soutenir le travailleur de manière indépendante.
Les systèmes de garde-corps offrent une protection supplémentaire. Conformément à la norme OSHA 29 CFR 1910.29 / 1926.451, les garde-corps des plates-formes suspendues doivent supporter une charge de 200 lb pour la traverse supérieure et de 150 lb pour la traverse intermédiaire. La norme EN 1808 § 6.4 spécifie une hauteur minimale de garde-corps de 1,0 m et des exigences équivalentes en matière de résistance à la charge par calcul de conception.
Des systèmes d’ancrage correctement conçus, comprenant des ancrages de retenue et des lignes de vie horizontales, sont essentiels pour soutenir ces mesures de sécurité.

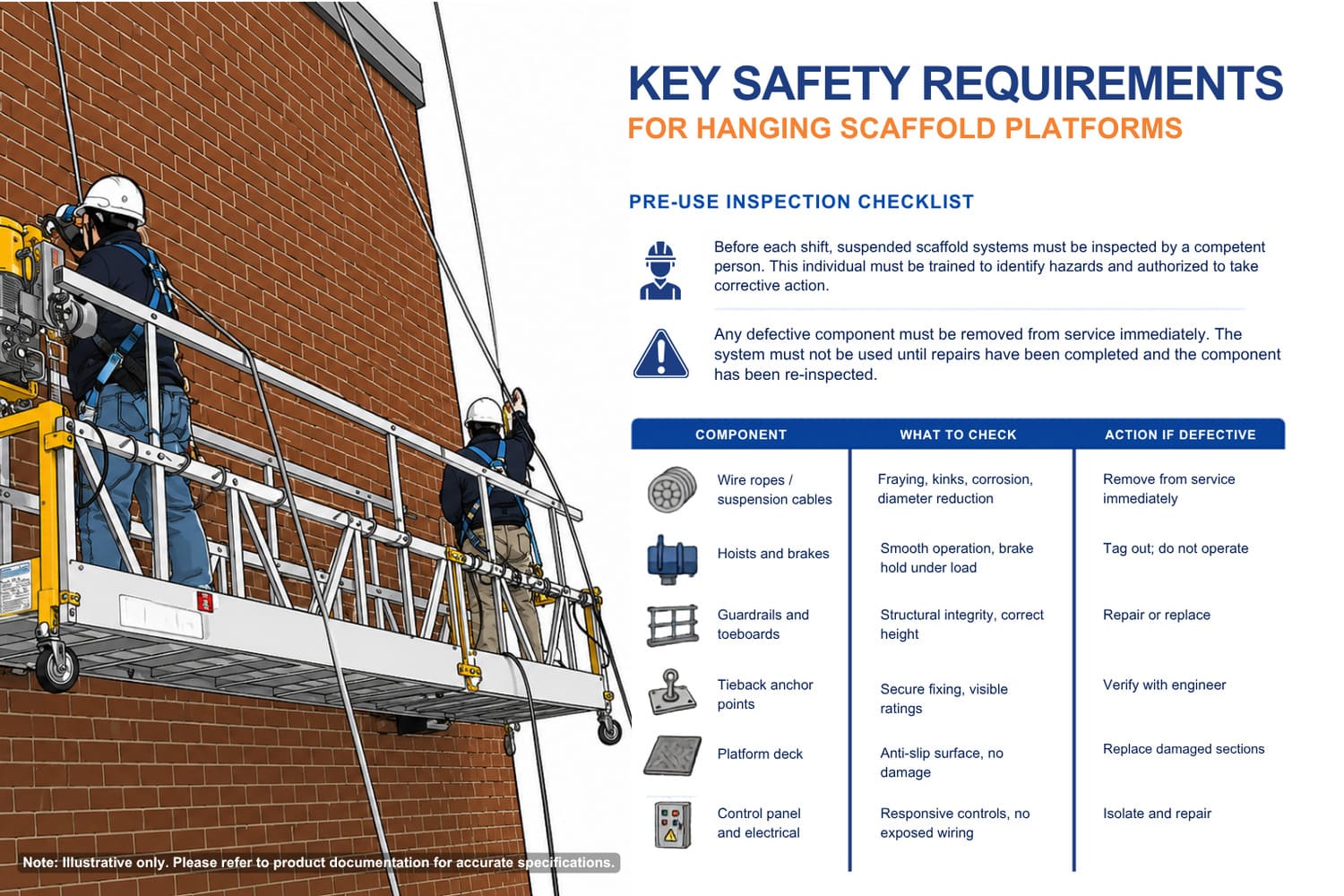

Avant chaque quart de travail, les systèmes d’échafaudages suspendus doivent être inspectés par une personne compétente. Cette personne doit être formée pour identifier les dangers et autorisée à prendre des mesures correctives.
Tout composant défectueux doit être immédiatement mis hors service. Le système ne doit pas être utilisé tant que les réparations n’ont pas été effectuées et que le composant n’a pas été réinspecté.
| Composant | Éléments à vérifier | Mesures à prendre en cas de défaut |
|---|---|---|
| Câbles métalliques / câbles de suspension | Effilochage, plis, corrosion, réduction du diamètre | Retirer immédiatement du service |
| Palans et freins | Fonctionnement fluide, maintien du frein sous charge | Étiqueter ; ne pas utiliser |
| Garde-corps et plinthes | Intégrité structurelle, hauteur correcte | Réparer ou remplacer |
| Points d’ancrage des sangles | Fixation solide, caractéristiques techniques visibles | Vérifier auprès d’un ingénieur |
| Plateforme | Surface antidérapante, aucun dommage | Remplacer les sections endommagées |
| Panneau de commande et système électrique | Commandes réactives, aucun câblage apparent | Isoler et réparer |
Le choix du système d’échafaudage suspendu approprié nécessite une compréhension claire des caractéristiques du bâtiment et des exigences d’entretien. La décision doit être prise dès la phase de conception, dans la mesure du possible.
Pour les bâtiments dotés de façades standard d’une hauteur maximale d’environ 150 mètres, un échafaudage réglable en deux points combiné à un système de potence ou à une unité de manutention compacte (BMU) offre une solution fiable et efficace.
Pour les bâtiments présentant des géométries complexes, telles que des façades courbes, des retraits ou des sections en retrait, des systèmes plus avancés sont nécessaires. Les BMU modulaires équipées de flèches télescopiques et pivotantes permettent à la plate-forme d’atteindre des zones qui seraient autrement inaccessibles.
Pour les bâtiments très hauts, généralement supérieurs à 150 mètres, des considérations structurelles supplémentaires entrent en jeu. Le poids et la longueur des câbles de suspension deviennent des facteurs importants, nécessitant des solutions sur mesure adaptées au projet spécifique.
Les bâtiments nécessitant un entretien régulier de leur façade doivent être équipés de systèmes d’accès permanents. Ces systèmes offrent un accès constant et sûr sans nécessiter de montage et de démontage répétés.
Pour les bâtiments existants qui n’ont pas été conçus avec des systèmes permanents, des solutions de modernisation sont disponibles. Cependant, celles-ci nécessitent une évaluation structurelle minutieuse et une conception technique pour garantir la conformité et la performance.
Pour les bâtiments de faible hauteur nécessitant un accès peu fréquent, des systèmes de potence portables combinés à une plate-forme d’échafaudage suspendue peuvent suffire. Même dans ces cas, une infrastructure d’ancrage permanente doit être installée pour garantir la sécurité.
Le système d’échafaudage suspendu choisi pour un bâtiment définit la manière dont les travaux d’entretien seront effectués pendant des décennies. Choisir le bon système garantit des opérations plus sûres, une meilleure couverture d’accès et des coûts à long terme réduits.
Facade Access Solutions accompagne les projets depuis la conception initiale jusqu’à l’exploitation à long terme. Cela inclut la spécification du système, la conception technique, l’installation, la mise en service et le service après-vente continu.
Si vous planifiez un nouveau projet ou évaluez un bâtiment existant, il est essentiel de nous consulter dès le début.
Contactez nos spécialistes pour découvrir la solution adaptée à votre bâtiment.
Demander un devisL’échafaudage réglable en deux points est le système le plus couramment utilisé. Il offre la meilleure combinaison de flexibilité, de capacité et de compatibilité avec les systèmes d’accès aux façades permanents, ce qui en fait la solution standard pour la plupart des immeubles de grande hauteur.
Une plate-forme suspendue à entraînement autonome est un système d’accès suspendu qui fonctionne de manière indépendante à l’aide de palans de traction et de câbles de suspension, généralement soutenus par des bossoirs ou des systèmes d’ancrage dédiés. Une BMU est une machine installée de manière permanente sur le toit qui soutient, positionne et déplace la plate-forme suspendue le long de la façade du bâtiment.
Les principales normes comprennent les exigences de l’OSHA, la norme EN 1808, la norme ASME A120.1 et les normes CSA relatives aux équipements d’accès suspendus et à la protection contre les chutes. Ces normes définissent les exigences en matière de conception du système, de sécurité opérationnelle et d’accès pour la maintenance.
Oui, mais les solutions de mise en place sur un bâtiment existant nécessitent une évaluation structurelle et une conception technique. Le système doit garantir la conformité aux normes de sécurité tout en assurant une couverture complète de la façade.
La plupart des plates-formes à deux points d’ancrage peuvent supporter deux à trois opérateurs, en fonction de la taille de la plate-forme et de sa capacité de charge.
