Hangsteigers zijn de belangrijkste methode om op hoogte toegang te krijgen tot de buitenkant van gebouwen. Van routinematige raamreiniging tot complexe gevelinspecties en -reparaties: deze systemen maken veilig en efficiënt werken mogelijk op verticale oppervlakken die anders ontoegankelijk zouden zijn. In de moderne bouw en het onderhoud van gebouwen is toegang via hangsteigers geen optie, maar een essentieel onderdeel van het ontwerp en onderhoud van gebouwen gedurende hun hele levenscyclus.
Niet alle hangende steigersystemen zijn echter gelijk. Het type hangende steiger dat wordt gespecificeerd, heeft een directe invloed op de veiligheid, de operationele efficiëntie, de toegankelijkheid en de kosten op lange termijn. Voor architecten, geveladviseurs en gebouwexploitanten is het kiezen van het juiste systeem niet louter een kwestie van materiaalkeuze. Het is een ontwerpbeslissing die van invloed is op hoe het gebouw gedurende decennia presteert.
Het meest voorkomende type hangende steiger dat wordt gebruikt voor geveltoegang wordt onderzocht vanuit het perspectief van specificaties en prestaties, inclusief waarom dit de voorkeursoplossing is voor de meeste gebouwtypes en hoe het juiste hangende steigersysteem kan worden gekozen op basis van hoogte, gevelgeometrie en toegangsfrequentie. De belangrijkste soorten hangende steigers komen ook aan bod, samen met de geldende normen zoals OSHA, CSA, EN 1808 en ASME A120.1.
Zelfaangedreven hangplatforms die worden gebruikt voor geveltoegang variëren van systemen voor één persoon, ontworpen voor lichte taken, tot volledig ontworpen hangsteigersystemen die zijn geïntegreerd in de permanente onderhoudsinfrastructuur van het gebouw. Elk type dient een specifiek doel, afhankelijk van de hoogte van het gebouw, de complexiteit van de gevel en de onderhoudsvereisten.
Het is essentieel om de verschillen tussen deze systemen te begrijpen voordat de meest gangbare en meest geschikte oplossing kan worden bepaald.

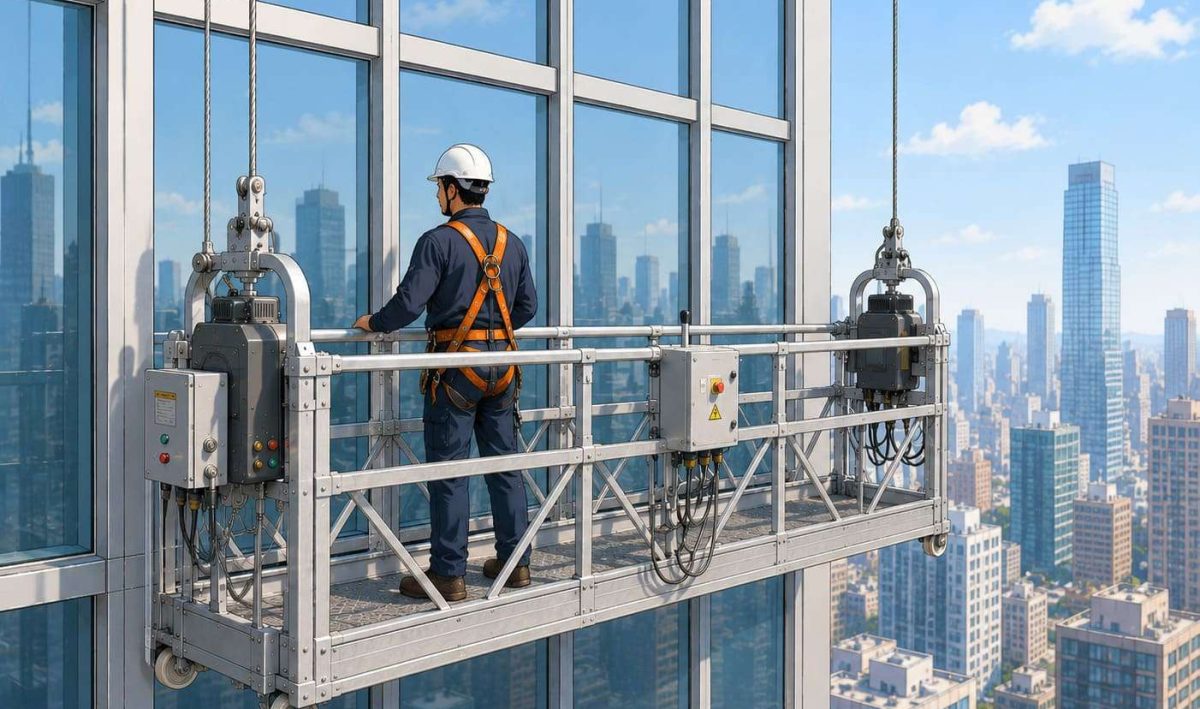

Een zelfaangedreven hangplatform met twee bevestigingspunten wordt opgehangen aan twee staalkabels, één aan elk uiteinde van het platform. Het platform wordt omhoog en omlaag gebracht met behulp van gemotoriseerde takels, waardoor een gecontroleerde verticale beweging langs de gevel van het gebouw mogelijk is.
Dit is het meest voorkomende type hangsteiger dat wordt gebruikt voor geveltoegang. Het wordt op grote schaal toegepast omdat het een optimale balans biedt tussen flexibiliteit, draagvermogen en integratie met permanente bouwsystemen.
In professionele toepassingen functioneert het tweepuntsplatform als onderdeel van een groter geveltoegangssysteem. Het wordt ondersteund door davitarmen of Building Maintenance Units (BMU’s), die vaak op op het dak gemonteerde railsystemen lopen. Tieback-ankers en Intermittent Stabilization Anchors (ISA’s) zorgen voor zijdelingse stabiliteit, waardoor het platform tijdens het gebruik stabiel en dicht bij het gebouwoppervlak blijft.
Moderne aangedreven platforms maken gebruik van tractieliften, zoals Tractel Tirak, Power Climber LSC en Sky Climber, die zijn ontworpen voor betrouwbaarheid op hoogte. Ingebouwde veiligheidsvoorzieningen omvatten noodafdaling, detectie van slappe kabel, kantelsensoren, overbelastingsbeveiliging en eindschakelaars.
Typische toepassingen zijn gevelreiniging, inspectie, schilderwerk, glasvervanging en onderhoud aan laagbouw, middelhoge en hoge gebouwen. Standaard platforms met tweepunts-trekwerktuigen zijn betrouwbaar inzetbaar voor gebouwen tot ongeveer 200 m. Daarboven worden doorgaans meerfasige configuraties en BMU-ondersteunde systemen gespecificeerd.
Een éénpunts verstelbare hangsteiger is een bemand platform dat met één touw aan een bovenliggende steun hangt en doorgaans door één werknemer wordt bediend. Een bootswain’s chair, of bosun’s chair, is een verwante maar aparte variant met zitplank die wordt gebruikt voor kortstondige toegang.
Bij geveltoegang worden enkelpunts-hangsystemen vaak gebruikt in gebieden waar een tweepunts-hangplatform te groot is om veilig toegang te krijgen tot krappe gevelsecties, smalle uitsparingen of beperkte architectonische omstandigheden. Deze systemen kunnen deel uitmaken van een permanente geveltoegangsstrategie, met name bij gebouwen met complexe geometrieën waar lokale toegang vereist is.
Hoewel enkelpuntssystemen slechts één gebruiker kunnen dragen en een lagere capaciteit voor gereedschap en materiaal hebben dan tweepuntsplatforms, bieden ze een effectieve oplossing voor gericht onderhoud, inspectie en reparatiewerkzaamheden op moeilijk bereikbare plaatsen. In veel projecten worden ze ingezet naast grotere permanente geveltoegangssystemen om het gebouw volledig te bestrijken.
Een verstelbare meerpuntssteiger is een hangend steigerplatform dat wordt ondersteund door meer dan twee ophangpunten. Deze systemen zijn ontworpen om langere platforms of zwaardere lasten te dragen, waardoor ze geschikt zijn voor grootschalige gevelprojecten of gebouwen met complexe geometrieën.
Bij geveltoegangstoepassingen worden meerpuntssystemen doorgaans op maat ontworpen. Modulaire zelfdragende platforms zijn een bekend voorbeeld. Deze platforms kunnen ter plaatse worden gemonteerd om aan de vereiste lengte en configuratie te voldoen, waardoor toegang tot brede geveloppervlakken mogelijk is.
Dit type systeem wordt vaak gespecificeerd wanneer een standaard tweepuntsplatform onvoldoende dekking kan bieden. Gebouwen met grote doorlopende gevelvlakken of onregelmatige geometrieën kunnen bijvoorbeeld meerpuntsondersteuning vereisen om de stabiliteit en prestaties te waarborgen.
Vanwege hun grotere complexiteit en belastingseisen vereisen meerpunts hangende steigersystemen een gedetailleerd technisch ontwerp en een veilige verankering. Het zijn geen systemen voor algemeen gebruik en ze worden doorgaans ingezet in gespecialiseerde scenario’s.
Het tweepunts zelfaangedreven modulaire platform is het meest gebruikte hangende toegangssysteem bij gevelonderhoud. Het wordt vaak aangeduid als een hangbrug of zelfaangedreven platform en wordt beschouwd als de industriestandaard omdat het betrouwbare toegang, flexibiliteit en operationele efficiëntie biedt in een breed scala aan bouwomstandigheden.
Zijn dominantie is geen toeval. Het is het resultaat van zijn vermogen om effectiever dan enig ander systeem te voldoen aan de technische, operationele en wettelijke eisen van moderne gebouwen.
Een van de belangrijkste redenen waarom de tweepunts verstelbare steiger zo veel wordt gebruikt, is de veelzijdigheid ervan. Het kan worden geconfigureerd voor gebouwen met verschillende hoogtes, afmetingen en gevelcondities.
De lengte van het platform kan worden aangepast aan de breedte van het werkgebied, en de systemen kunnen één tot drie operators dragen, afhankelijk van het draagvermogen. Dankzij deze flexibiliteit kan hetzelfde basissysteem voor een breed scala aan toepassingen worden gebruikt.
Dit aanpassingsvermogen is cruciaal voor het werken aan complexe gevelvormen. Gebouwen met verzonken panelen, balkons, overstekken of onregelmatige oppervlakken vereisen systemen die hun positie dynamisch kunnen aanpassen. Het tweepuntsplatform biedt deze mogelijkheid zonder dat er volledig op maat gemaakte oplossingen nodig zijn.
Wat de hoogte betreft, kunnen deze systemen worden ontworpen voor gebruik op gebouwen tot ongeveer 200 meter. Hijsinstallaties, specificaties voor staalkabels en structurele steunen zijn allemaal ontworpen om op deze hoogtes betrouwbaar te functioneren.
Een ander belangrijk voordeel van het zelfaangedreven hangplatform met twee bevestigingspunten is dat het naadloos kan worden geïntegreerd met permanente geveltoegangsinfrastructuur.
Bij de meeste moderne gebouwen wordt het hangende steigerplatform niet als een op zichzelf staand systeem gebruikt. In plaats daarvan maakt het deel uit van een grotere, technisch ontworpen oplossing die op het dak gemonteerde apparatuur en verankeringssystemen omvat.
Davitsystemen bieden vaste of draagbare ophangpunten voor het platform. Aangedreven davitwagens maken beweging langs dakrails mogelijk. Gebouwonderhoudsunits (BMU’s) bieden volledige geveldekking door over het dak te rijden en het platform op verschillende hoogtes te laten zakken.
Monorailsystemen kunnen worden gebruikt wanneer apparatuur op het dak niet haalbaar is, waardoor horizontale verplaatsing langs de gevel van het gebouw mogelijk is. Tieback-verankeringen en Intermittent Stabilization Anchors zorgen ervoor dat het platform stabiel blijft tijdens het gebruik, met name bij hogere gebouwen waar wind en beweging kritieke factoren zijn.
Dit integratieniveau transformeert het hangende steigerplatform van een tijdelijk toegangsmiddel tot een permanent bouwsysteem. Het zorgt voor consistente prestaties, verkort de opbouwtijd en verbetert de algehele veiligheid.
Naleving van veiligheidsvoorschriften is een fundamentele vereiste voor elk hangend steigersysteem dat wordt gebruikt voor geveltoegang. De in twee punten verstelbare steiger is ontworpen om te voldoen aan de meest algemeen erkende normen op de wereldwijde markten.
In de Verenigde Staten definieert OSHA valbeveiligings- en veiligheidseisen voor hangende steigers. In Europa regelt EN 1808 hangende toegangsapparatuur, inclusief ontwerp, veiligheidsfactoren en operationele eisen. In Noord-Amerika bieden ASME A120.1 en CAN/CSA-Z271 normen voor aangedreven platforms die worden gebruikt bij gebouwonderhoud.
Een van de meest cruciale eisen onder EN 1808 is de veiligheidsfactor van de touwen. Volgens EN 1808:2015 §6.1.2.5 moet de minimale breukbelasting van elk ophangtouw ten minste 12 keer de maximale statische touwspanning bedragen. Dit is een eis per touw, geen vermenigvuldigingsfactor voor de werkbelasting van het platform.
Verankeringspunten en stabilisatiesystemen zijn ook onderworpen aan strenge eisen. Bij gebouwen hoger dan 130 ft (39,6 m) moeten stabilisatieankers op vastgestelde afstanden worden geïnstalleerd om de beweging van het platform te beheersen en veilige werkomstandigheden te handhaven.
Het vermogen van de tweepunts verstelbare steiger om consequent aan deze normen te voldoen, is een belangrijke factor in de wijdverbreide toepassing ervan.
Werken op een hangend steigerplatform brengt inherente risico’s met zich mee. Veiligheid wordt bereikt door een combinatie van technisch systeemontwerp en strikte operationele procedures.
Persoonlijke valbeveiligingssystemen (PFAS) zijn verplicht bij alle werkzaamheden op hangende steigers. Werknemers moeten worden vastgemaakt aan een onafhankelijke reddingslijn die volledig gescheiden is van het ophangsysteem van de steiger.
Deze scheiding is van cruciaal belang. Mocht het steigersysteem falen, dan moet het valbeveiligingssysteem intact blijven en in staat zijn om de werknemer zelfstandig te ondersteunen.
Leuningsystemen bieden een extra beschermingslaag. Leuningen op hangende platforms moeten volgens OSHA 29 CFR 1910.29 / 1926.451 een belasting van 200 lb voor de bovenste rail en 150 lb voor de middelste rail kunnen weerstaan. EN 1808 §6.4 specificeert een minimale leuninghoogte van 1,0 m en gelijkwaardige eisen voor belastingsweerstand via ontwerpberekeningen.
Goed ontworpen verankeringssystemen, inclusief terugverankeringen en horizontale reddingslijnen, zijn essentieel om deze veiligheidsmaatregelen te ondersteunen.

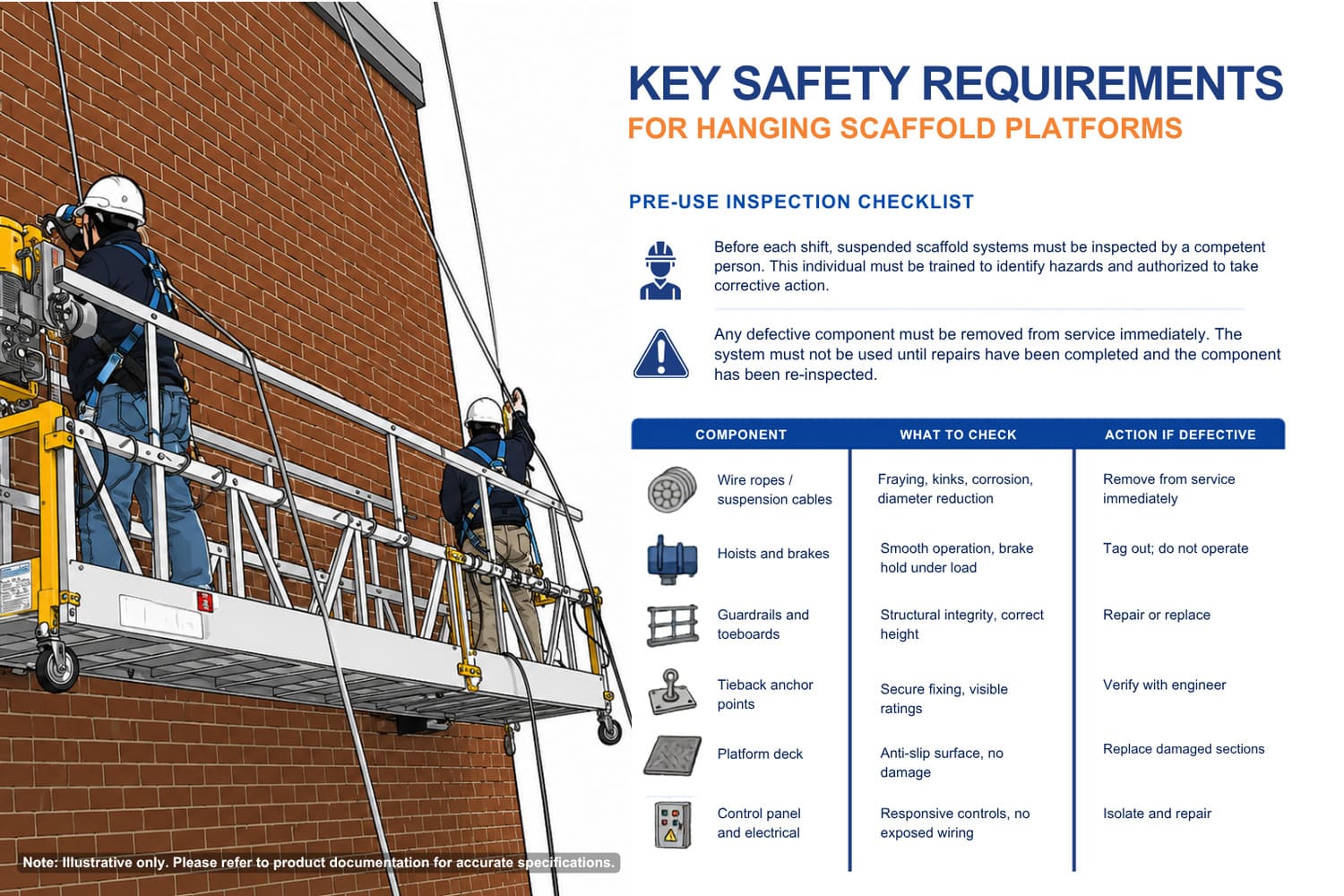

Voor elke dienst moeten hangende steigersystemen worden geïnspecteerd door een bevoegd persoon. Deze persoon moet zijn opgeleid om gevaren te herkennen en bevoegd zijn om corrigerende maatregelen te nemen.
Elk defect onderdeel moet onmiddellijk buiten gebruik worden gesteld. Het systeem mag niet worden gebruikt totdat de reparaties zijn voltooid en het onderdeel opnieuw is geïnspecteerd.
| Onderdeel | Wat te controleren | Maatregel bij defect |
|---|---|---|
| Staalkabels / ophangkabels | Rafelen, knikken, corrosie, diametervermindering | Onmiddellijk buiten gebruik stellen |
| Hijswerktuigen en remmen | Soepele werking, remkracht bij belasting | Vergrendelen; niet gebruiken |
| Leuningen en voetplanken | Structurele integriteit, juiste hoogte | Repareren of vervangen |
| Verankeringspunten voor bevestigingsbanden | Stevige bevestiging, zichtbare specificaties | Controleer met ingenieur |
| Werkplatform | Antislipoppervlak, geen schade | Vervang beschadigde delen |
| Bedieningspaneel en elektriciteit | Reactieve bediening, geen blootliggende bedrading | Isoleer en repareer |
Het selecteren van het juiste hangende steigersysteem vereist een duidelijk begrip van de kenmerken van het gebouw en de onderhoudsvereisten. De beslissing moet waar mogelijk tijdens de ontwerpfase worden genomen.
Voor gebouwen met standaardgevels tot ongeveer 150 meter biedt een tweepunts verstelbare steiger in combinatie met een davitsysteem of compacte BMU een betrouwbare en efficiënte oplossing.
Voor gebouwen met complexe geometrieën, zoals gebogen gevels, terugsprongen of verzonken delen, zijn geavanceerdere systemen nodig. Modulaire BMU’s met telescopische en zwenkbare gieken zorgen ervoor dat het platform gebieden kan bereiken die anders ontoegankelijk zouden zijn.
Voor zeer hoge gebouwen, doorgaans boven de 150 meter, spelen aanvullende structurele overwegingen een rol. Het gewicht en de lengte van de ophangkabels worden belangrijke factoren, waardoor op maat gemaakte oplossingen nodig zijn die zijn afgestemd op het specifieke project.
Gebouwen die regelmatig gevelonderhoud vereisen, moeten worden uitgerust met permanente geveltoegangssystemen. Deze systemen bieden consistente, veilige toegang zonder dat herhaaldelijk op- en afbouw nodig is.
Voor bestaande gebouwen die niet zijn ontworpen met permanente systemen, zijn retrofit-oplossingen beschikbaar. Deze vereisen echter een zorgvuldige structurele beoordeling en technisch ontwerp om naleving en prestaties te garanderen.
Voor laagbouw met onregelmatige toegangsbehoeften kunnen draagbare davitsystemen in combinatie met een hangend steigerplatform voldoende zijn. Zelfs in deze gevallen moet permanente verankeringsinfrastructuur worden geïnstalleerd om de veiligheid te waarborgen.
Het hangende steigersysteem dat voor een gebouw wordt gespecificeerd, bepaalt hoe onderhoudswerkzaamheden de komende decennia zullen worden uitgevoerd. Het kiezen van het juiste systeem zorgt voor veiligere werkzaamheden, een betere toegangsdekking en lagere kosten op de lange termijn.
Facade Access Solutions ondersteunt projecten vanaf het eerste concept tot en met de langdurige exploitatie. Dit omvat systeemspecificatie, technisch ontwerp, installatie, inbedrijfstelling en doorlopende service.
Als u een nieuw project plant of een bestaand gebouw beoordeelt, is vroegtijdig overleg van cruciaal belang.
Neem contact op met onze specialisten om de juiste oplossing voor uw gebouw te ontdekken.
Vraag een offerte aanDe op twee punten verstelbare steiger is het meest gebruikte systeem. Deze biedt de beste combinatie van flexibiliteit, capaciteit en compatibiliteit met permanente geveltoegangssystemen, waardoor het de standaardoplossing is voor de meeste hoogbouw.
Een zelfaangedreven hangplatform is een hangend toegangssysteem dat onafhankelijk werkt met behulp van tractieliften en ophangkabels, doorgaans ondersteund door davits of speciale verankeringssystemen. Een BMU is een permanent geïnstalleerde machine op het dak die het hangplatform ondersteunt, positioneert en over de gevel van het gebouw verplaatst.
Belangrijke normen zijn onder meer de OSHA-vereisten, EN 1808, ASME A120.1 en CSA-normen voor hangende toegangsapparatuur en valbeveiliging. Deze normen definiëren vereisten voor systeemontwerp, operationele veiligheid en onderhoudstoegang.
Ja, maar oplossingen voor achterafmontage vereisen een structurele beoordeling en een technisch ontwerp. Het systeem moet voldoen aan de veiligheidsnormen en tegelijkertijd de volledige gevel bestrijken.
De meeste tweepuntsplatforms bieden plaats aan twee tot drie personen, afhankelijk van de grootte en het draagvermogen van het platform.
