Permanente Dachanker gehören zu den wichtigsten Komponenten jedes Fassadenzugangssystems. Sie dienen als feste strukturelle Anschlusspunkte, mit denen hängende Arbeitsbühnen, Arbeitssitze, Ausleger, horizontale Seilsicherungssysteme und persönliche Absturzschutzausrüstung bei Fassadenwartungs- und Dachzugangsarbeiten am Gebäude gesichert werden. Ohne fachgerecht installierte Anker können hängende Zugangssysteme nicht sicher oder zuverlässig betrieben werden. Dieser Leitfaden konzentriert sich auf den praktischen Installationsprozess permanenter Dachanker, einschließlich Abmessungen, Untergrundvorbereitung, Befestigungsmethoden, Anforderungen an Verbindungsmittel und Prüfverfahren nach der Installation. Die hier beschriebenen Installationsgrundsätze spiegeln bewährte Branchenpraktiken wider, die bei Gewerbe-, Wohn-, institutionellen und Hochhausprojekten in Nordamerika, Europa, dem Nahen Osten und im asiatisch-pazifischen Raum üblich sind.
Statt sich ausschließlich auf Konformitätsanforderungen zu konzentrieren, behandelt dieser Artikel speziell den physischen Installationsprozess und die technischen Aspekte, die für einen sicheren, langfristigen Fassadenzugang erforderlich sind. Installationsanforderungen müssen stets mit den geltenden regionalen Normen abgestimmt werden, darunter OSHA-Vorschriften in den Vereinigten Staaten, Anforderungen nach EN 1808 und BS 6037 in Europa und dem Vereinigten Königreich, CAN/CSA-Normen in Kanada sowie AS/NZS-Anforderungen in Australien und Neuseeland.
| Projekttyp | Geeignete Ankeroptionen | Wichtigste Aspekte |
|---|---|---|
| Neubau | Einbetonierte, angeschweißte, in Ortbeton montierte Anker | Einfachere statische Koordination, bevor Dach- und Betonarbeiten abgeschlossen sind |
| Nachrüstung | Verbundanker, mechanische Spreizanker, Durchsteck- oder aufgeschraubte Anker | Erfordert statische Prüfung, Untersuchung des Dachs und Koordination der Abdichtung |
| Nachrüstung in einem genutzten Gebäude | Bündig montierte, wandmontierte oder eingriffsarme Systeme | Zugang, Baustelleneinrichtung, Dachgarantien und Gebäudebetrieb müssen berücksichtigt werden |
Vor Beginn der Installation ist es wichtig, die Hauptkomponenten einer permanenten Dachankerbaugruppe und ihr Zusammenwirken bei der sicheren Übertragung betrieblicher Lasten in die Gebäudestruktur zu verstehen. Ein Standardsystem umfasst typischerweise einen 3/4-Zoll-U-Bügel aus Edelstahl Typ 304 als Anschlusspunkt, eine 4-Zoll-Stahlrohrstütze aus verzinktem Stahl, eine tragende Grundplatte und korrosionsbeständige Befestigungsteile, die für eine langfristige Exposition auf dem Dach ausgelegt sind. Übliche Standardstützenhöhen sind 12, 18 und 24 Zoll, abhängig von der Dicke des Dachaufbaus und der Dämmstoffhöhe. Dachmontierte Systeme verwenden typischerweise quadratische Grundplatten mit 10 oder 11 Zoll Seitenlänge und Gewindestangenbefestigungen, die auf den tragenden Untergrund und das Ankermodell abgestimmt sind. Permanente Dachanker sind üblicherweise für eine Last von 5.000 lb (22,2 kN) in jeder Richtung mit einem strukturellen Mindest-Sicherheitsfaktor von 2:1 bemessen. Fachgerechte Anschlüsse und Abdichtungen sind ebenfalls unerlässlich, um die Integrität der Dachbahn und die langfristige Leistungsfähigkeit des Dachs zu erhalten.
| Ankertyp | Typische Verwendung | Installationshinweis |
|---|---|---|
| Durchdringender dachmontierter Anker | Standard-Rückverankerungsanwendungen auf dem Dach | Erfordert Anschluss und Abdichtung rund um die Dachdurchdringung |
| Bündig montierter Anker | Dachterrassen, Aufenthaltsbereiche und stark frequentierte Flächen | Hilft, Stolperstellen und visuelle Auswirkungen zu reduzieren |
| Wandmontierter Anker | Attiken oder tragende Wände | Geeignet, wenn Dachdurchdringungen begrenzt sind |
| Durchsteckanker | Nachrüstprojekte mit Zugang zur Unterseite | Verwendet Gegen- oder Klemmplatten unterhalb der Konstruktion |
Permanente Dachanker können abhängig von Untergrundart, Bauphase und statischen Bedingungen mit verschiedenen Installationsmethoden an der Gebäudestruktur befestigt werden. Die Wahl der richtigen Befestigungskonfiguration ist entscheidend, da die Verbindungsmethode die Lastübertragung, Installierbarkeit und langfristige Systemleistung unmittelbar beeinflusst.
Anschweißanker werden häufig in Stahlrahmengebäuden verwendet, in denen die Grundplatte auf der Baustelle direkt an einen Stahlträger oder ein tragendes Stahlbauteil angeschweißt werden kann. Diese Installationsmethode wird am häufigsten bei Neubauten eingesetzt, da der Stahlbau vor dem Einbau der Dachmaterialien offen und zugänglich bleibt. Eine fachgerechte Schweißmontage erfordert qualifizierte Schweißverfahren, geeignete Elektroden und eine ordnungsgemäße Oberflächenvorbereitung, damit die Schweißverbindung vollständig in das tragende Bauteil integriert wird. Da die Verbindung Teil der Gebäudestruktur wird, bieten Schweißsysteme eine dauerhafte langfristige Lösung für hängende Zugangsarbeiten. Anker der TRS-Serie von Facade Access Solutions sind speziell für Schweißanwendungen ausgelegt.
Einbetonierte oder in Ortbeton montierte Anker werden vor dem Aushärten der Decke direkt in den Frischbeton eingebaut. In dieser Konfiguration wird die Ankerbaugruppe während des Betonierens vollständig in die Tragplatte integriert und schafft eine der stärksten und dauerhaftesten verfügbaren Verbindungsmethoden. Diese Systeme werden häufig bei Hochhaustürmen, Gewerbegebäuden, BMU-Tragbereichen und permanenten Rückverankerungssystemen auf dem Dach eingesetzt, wenn eine langfristige strukturelle Integration erforderlich ist. Da Ortbetonsysteme vor Beginn der Betonage koordiniert werden müssen, sind sie im Allgemeinen auf Neubauprojekte beschränkt.
Durchsteckanker sichern das System durch den tragenden Untergrund, wobei sich oberhalb der Konstruktion eine Grundplatte und darunter eine Gegen- oder Klemmplatte befindet. Dieser Ansatz eignet sich sowohl für Beton- als auch für Stahlkonstruktionen und wird häufig bei Nachrüstprojekten eingesetzt, wenn eine einbetonierte Installation nicht mehr möglich ist. Da die Verbindung das tragende Bauteil selbst umschließt, bieten Durchstecksysteme eine zuverlässige Nachrüstlösung für bestehende Gebäude, sofern Zugang zur Unterseite vorhanden ist. Die fachgerechte Montage erfordert eine genaue Bohrlochausrichtung, die Überprüfung der Bauteildicke und die koordinierte Montage der Gegenplattenbaugruppe unterhalb der Konstruktion.
Mechanische Spreizanker und Verbundankersysteme gehören zu den häufigsten Nachrüstmethoden an bestehenden Betonkonstruktionen. Mechanische Spreizanker arbeiten mit Spreizbefestigungen in gebohrten Betonlöchern, während Verbundanker chemisch gebundene Gewindestangen mit injizierbaren Verbundmörteln verwenden. Verbundankersysteme werden häufig gewählt, wenn bestehende Decken nicht in Ortbeton ausgeführt werden können, Dachdurchdringungen minimiert werden müssen oder kein Zugang zur Unterseite vorhanden ist. Diese Systeme werden vielfach in genutzten Gewerbe- und Hochhäusern eingesetzt, in denen Fassadenzugangsinfrastruktur ohne größere Eingriffe in die Tragstruktur nachgerüstet werden muss. Alle Verbundanker sollten nach der Installation einer Ausziehprüfung unterzogen werden, um vor der Inbetriebnahme die Verbundfestigkeit zu bestätigen.
Eine erfolgreiche Installation permanenter Dachanker beginnt mit sorgfältiger Vorbereitung und der richtigen Ausrüstung. Vor Beginn von Bohr-, Schweiß- oder Befestigungsarbeiten müssen die Monteure bestätigen, dass alle erforderlichen Werkzeuge, Befestigungsteile und Sicherheitsausrüstungen vor Ort verfügbar sind. Zu den typischen Installationswerkzeugen gehören ein kalibrierter Drehmomentschlüssel, Bohrschrauber mit Mauerwerks- oder Stahlbohrern, Bohrhammer für Betonuntergründe, Wasserwaage, Maßband, Schlagschnur, schlagfeste Stecknüsse und ein Staubabsaugsystem für Bohrarbeiten. Die Monteure müssen außerdem geeignete persönliche Schutzausrüstung und ein temporäres Sicherungssystem für Arbeiten auf dem Dach verwenden.
Die erforderlichen Materialien variieren je nach Verbindungsmethode und ausgewähltem Ankermodell. Zu den üblichen Installationsmaterialien gehören die Dachankerbaugruppe, Gewindestangen, Muttern, Unterlegscheiben, Anschluss-/Abdichtungssätze, kompatible Dichtstoffe, Gegenplatten für Durchsteckmontagen und Verbundmörtelkartuschen für Nachrüstsysteme. Alle Befestigungsteile müssen korrosionsbeständig und für die jeweilige Projektumgebung geeignet bemessen sein. Alle Schrauben, Gewindestangen und Befestigungsteile müssen exakt der technischen Dokumentation des Herstellers entsprechen. Der Austausch von Festigkeitsklassen, Abmessungen oder Werkstoffarten ohne technische Genehmigung kann Tragfähigkeit, Korrosionsbeständigkeit und langfristige Systemleistung beeinträchtigen.
Jede Installation permanenter Dachanker sollte mit einer detaillierten Bestandsaufnahme beginnen. Dabei wird bestätigt, dass der ausgewählte Untergrund und Montageort die Nennlast des Ankers langfristig sicher aufnehmen und gleichzeitig die betrieblichen Anforderungen des Fassadenzugangssystems erfüllen können. Ein qualifizierter Tragwerksplaner oder eine sachkundige Person muss vor Beginn der Installation bestätigen, dass der Untergrund die einwirkende Last mit dem erforderlichen strukturellen Sicherheitsfaktor von 4:1 aufnehmen kann.
Der erste Schritt besteht darin, den tragenden Untergrund des Ankersystems zu bestimmen. Übliche Dachuntergründe sind Stahlbetondecken, Hohlkammerdecken, Stahlträger und Verbunddeckensysteme. Jede Untergrundart erfordert unterschiedliche Verbindungsmethoden, Verankerungsstrategien und statische Überlegungen. Die Bewertung muss Tragwerksdicke, Tragfähigkeit, Bewehrungsanordnung und Gesamtzustand der tragenden Konstruktion bestätigen. Gleichzeitig müssen die Monteure den Dachaufbau bewerten, einschließlich Dämmstoffdicke, Abdichtungslagen, Art der Dachbahn und Befestigungsmethoden der Dacheindeckung. Wenn Prüföffnungen in die Dachbahn geschnitten werden, müssen die Monteure auch auf eingeschlossene Feuchtigkeit unterhalb des Dachsystems achten. Feuchtigkeitseintritt kann die Abdichtungsintegrität beeinträchtigen und langfristige Haltbarkeitsprobleme rund um die Ankerdurchdringung verursachen.
Die Ankerpositionierung muss sowohl die statische Leistung als auch einen sicheren Fassadenzugang unterstützen. Als allgemeine Richtlinie werden Anker, sofern möglich, üblicherweise mindestens 2,1 m (7 ft) von der Dachkante entfernt angeordnet. Die endgültige Position muss jedoch stets den freigegebenen technischen Fassadenzugangszeichnungen entsprechen. Die Anordnung muss Reichweite hängender Arbeitsbühnen, Rückverankerungsgeometrie, Pendelsturzgefahren, erforderlichen Freiraum unterhalb der Person und Hindernisse auf dem Dach wie technische Anlagen oder Attikawände berücksichtigen. Fachgerechte Abstände stellen außerdem sicher, dass hängende Zugangsausrüstung während Wartungsarbeiten ohne Behinderung betrieben werden kann. Vor Beginn der Installation müssen alle Ankerpositionen in Zeichnungen oder gleichwertigen Lageplänen dokumentiert und markiert werden, um ihre Übereinstimmung mit der genehmigten Fassadenzugangsstrategie zu bestätigen.
Die Anforderungen an die Installation permanenter Dachanker unterscheiden sich erheblich je nach tragendem Untergrund. Betondecken, Stahltragwerke, Hohlkammerdecken und Verbunddeckensysteme erfordern jeweils andere Vorbereitungsverfahren, Anschlussdetails und statische Überlegungen.
Bei Nachrüstungen werden häufiger Verbundanker oder mechanische Spreizanker verwendet, die in die bestehende Deckenstruktur eingebaut werden. Typische Einbauabmessungen umfassen eine Mindesteinbindetiefe von 4-3/4 Zoll unter der Betonoberfläche und mindestens 5-3/4 Zoll einschließlich der Grundbaugruppe. Vor Beginn der Bohrarbeiten müssen Betonfestigkeit, Bewehrungsanordnung und Gesamtzustand der Decke bestätigt werden, damit die Tragfähigkeit nicht beeinträchtigt wird.
Bei Stahltragwerken werden je nach Zugangsbedingungen und Einschränkungen auf dem Dach im Allgemeinen Schweiß- oder Schraubkonfigurationen verwendet. Schweißsysteme werden auf der Baustelle mit geeigneten Elektroden und 5/16-Zoll-Kehlnähten direkt an Stahlträger angeschweißt. Diese Installationen sind bei Neubauten am häufigsten, solange die Stahlkonstruktion zugänglich bleibt. Schraubsysteme verwenden Gewindestangen und Klemmplatten, um den Anker ohne Baustellenschweißung um den Trägerflansch zu befestigen. Dieser Ansatz wird häufig bevorzugt, wenn Heißarbeiten eingeschränkt sind oder eine Nachrüstung erforderlich ist. Typische unterstützte Trägerflanschbreiten liegen zwischen 4 und 7 Zoll.
Hohlkammerdecken und Verbunddeckensysteme erfordern zusätzliche technische Koordination aufgrund interner Hohlräume, dünnerer Betonbereiche und begrenzter Tragwerkstiefe. Verbundanker allein dürfen nicht verwendet werden, wenn Bohrlöcher Hohlräume treffen. Stattdessen erfordern diese Installationen üblicherweise Durchstecksysteme mit oberen und unteren Gegenplatten oder zusätzliche Verstärkungen, um die erforderliche Tragfähigkeit sicher zu erreichen. Verbundblechdecken mit dünner Betonauflage können je nach Betriebslasten außerdem umschlossene Trägerkonfigurationen, Hohlprofilverstärkungen oder zusätzliche Stahlrahmen erfordern. Da sich diese Untergrundbedingungen erheblich unterscheiden, müssen Installationsanordnungen stets mit dem Tragwerksplaner des Projekts abgestimmt werden.
Permanente Fassadenzugangsanker sind nicht auf Standardinstallationen auf dem Dach beschränkt. Abhängig von Gebäudeplanung, Abdichtungseinschränkungen und Dachnutzung können wandmontierte oder bündig montierte Systeme geeigneter sein.
Dachmontierte Systeme sind die Standardkonfiguration für die meisten Rückverankerungsanwendungen auf dem Dach. Die Standardhöhen über der Dachoberfläche betragen abhängig von den Projektanforderungen typischerweise 12, 18 oder 24 Zoll. Diese Systeme unterstützen zahlreiche Verbindungsmethoden, darunter Anschweißen, Einbetonieren, Durchsteckverschraubungen und mechanische Spreizanker. Dachmontierte Anker eignen sich am besten für Flach- oder gering geneigte Dächer, auf denen der Ankerpfosten den Verkehr oder die Dachtechnik nicht behindert.
Wandmontierte Systeme werden häufig eingesetzt, wenn Dachdurchdringungen unpraktisch sind oder Abdichtungsanforderungen Installationen auf dem Dach einschränken. Statt direkt durch die Dachoberfläche wird die Ankerbaugruppe an einer Attika- oder tragenden Wand befestigt. Je nach statischen Bedingungen können diese Systeme mit einbetonierten Ankern, Durchstecksystemen, Verbundankern oder mechanischen Spreizankern installiert werden. Alle sind üblicherweise für eine Bruchlast von 5.000 lb (22,2 kN) in jeder Richtung mit einem strukturellen Mindest-Sicherheitsfaktor von 2:1 bemessen.
Bündig montierte Anker sind für genutzte Dachflächen, stark frequentierte Bereiche und architektonisch sensible Projekte ausgelegt, bei denen sichtbare Dachausrüstung minimiert werden muss. Da die Ankerbaugruppe bündig mit der fertigen Dachoberfläche abschließt, reduzieren solche Systeme Stolperstellen und bieten gleichzeitig normgerechte Rückverankerungsanschlüsse für den Fassadenzugang. Sie werden häufig für öffentlich zugängliche Terrassen, Dachaufenthaltsbereiche und Projekte spezifiziert, bei denen die Dachästhetik Priorität hat. Alle Standardverbindungsmethoden stehen auch für bündig montierte Systeme zur Verfügung. Die endgültige Installationshöhe wird entsprechend dem Dachaufbau und den Fassadenzugangsanforderungen abgestimmt.
| Merkmal | Dachmontiert | Wandmontiert | Bündig montiert |
|---|---|---|---|
| Standardhöhe | 12, 18 oder 24 Zoll | Oberflächenmontierte Konfiguration | Bündig mit der fertigen Dachebene |
| Ideal für | Allgemeine Rückverankerungsanwendungen auf dem Dach | Projekte, bei denen Dachdurchdringungen oder Abdichtungsanforderungen die Dachmontage begrenzen | Stark frequentierte Dächer und architektonisch sensible Bereiche |
| Verbindungsmethoden | Anschweißen, Einbetonieren, Durchsteckverschraubung, mechanischer Spreizanker | Einbetonieren, Durchsteckverschraubung, Verbundanker, mechanischer Spreizanker | Anschweißen, Einbetonieren, Durchsteckverschraubung, mechanischer Spreizanker |
| Lastbemessung | 5.000 lb (22,2 kN) Bruchlast in jeder Richtung | 5.000 lb (22,2 kN) Bruchlast in jeder Richtung | 5.000 lb (22,2 kN) Bruchlast in jeder Richtung |
| FAS-Modellbeispiele | TRD1200S, TRS1800S, TRT1200S, TRE1200S | TWE1000S, TWT1000S, TWM1000S, TWC1000S | Flush Tieback Anchor Series |
Genaue Abmessungen sind bei der Installation permanenter Dachanker entscheidend, da bereits geringe Abweichungen bei Bohrlochabständen, Einbindetiefe oder Auskragungshöhe des Ankers die statische Leistung und Abdichtungsintegrität beeinträchtigen können.
Dachmontierte Systeme verwenden üblicherweise quadratische Grundplatten mit 10 oder 11 Zoll Seitenlänge, während wandmontierte Varianten je nach gewählter Konfiguration obere Platten von 11 x 5 Zoll verwenden können. Eine genaue Bohrlochpositionierung ist entscheidend und muss immer exakt der Installationsschablone des Herstellers entsprechen.
Alle dachmontierten Rückverankerungssysteme von FAS verwenden eine verzinkte Stahlrohrstütze mit 4 Zoll Durchmesser, um den Anschlusspunkt über die fertige Dachoberfläche anzuheben. Standardstützenhöhen sind 12, 18 und 24 Zoll. Die endgültige Höhe hängt von Dämmstoffdicke, Aufbau der Dachbahn und Gesamtdicke des Dachaufbaus ab. Bei den meisten Installationen ermöglicht ein Mindestabstand von 8 Zoll über der fertigen Dachoberfläche einen ausreichenden Zugang zum U-Bügel bei Fassadenzugangsarbeiten.
Typische Gesamteinbauhöhen einschließlich Einbindung betragen etwa 14-5/8 Zoll bei 12-Zoll-Modellen, 20-5/8 Zoll bei 18-Zoll-Modellen und 26-5/8 Zoll bei 24-Zoll-Modellen. Übliche Mindesteinbindetiefen sind 4-3/4 Zoll unter der Betonoberfläche und 5-3/4 Zoll einschließlich der Grundbaugruppe. Die Standarddicke der Grundplatte beträgt typischerweise 3/4 Zoll. Die endgültigen Abmessungen müssen vor der Installation stets anhand der Tragwerkszeichnungen und statischen Berechnungen des Projekts geprüft werden.
| Komponente | Spezifikation |
|---|---|
| U-Bügel-Durchmesser | 3/4 Zoll, Edelstahl Typ 304 |
| Rohrstützendurchmesser | 4 Zoll, verzinkter Stahl |
| Grundplattengröße (dachmontiert) | 10 x 10 Zoll oder 11 x 11 Zoll |
| Verfügbare Standardhöhen | 12, 18, 24 Zoll |
| Gesamthöhe (einschließlich Einbindung) | 14-5/8, 20-5/8 oder 26-5/8 Zoll |
| Mindesteinbindung unter Betonoberfläche | 4-3/4 Zoll (mindestens 5-3/4 Zoll einschließlich Grundbaugruppe) |
| Plattendicke | 3/4 Zoll |
| U-Ankerbolzen | 3/4-Zoll-UNC-Gewindestange SS304 mit Doppelmuttern |
| Lastbemessung | 5.000 lb (22,2 kN) Bruchlast in jeder Richtung |
| Struktureller Sicherheitsfaktor | Mindestens 2:1 |
Die Installation permanenter Dachanker unterscheidet sich erheblich zwischen Neubauprojekten und Nachrüstungen an bestehenden Gebäuden. Die Bauphase beeinflusst, welche Verbindungsmethoden eingesetzt werden können, wie das System in die Struktur integriert wird und welcher Koordinationsaufwand zwischen den Projektbeteiligten erforderlich ist.
Neubauten bieten die größte Auswahl an Installationsmöglichkeiten, da Tragplatte und Stahlrahmen während des Bauprozesses zugänglich bleiben. Einbetonierte Systeme wie die FAS-Serien TRE und TRD werden häufig bevorzugt, da sie zu den stärksten und dauerhaftesten verfügbaren Verbindungsmethoden gehören. Die Ankerpositionen müssen vor Beginn der Betonage mit dem Tragwerksplaner abgestimmt werden, damit Bewehrungsanordnung und Dachplanung das Fassadenzugangssystem ordnungsgemäß aufnehmen können. Die Installation der Anker während der Bauphase ist im Allgemeinen am wirtschaftlichsten, da Tragwerksarbeiten, Abdichtungskoordination und Dachplanung bereits stattfinden.
Nachrüstungen müssen innerhalb der Einschränkungen eines bestehenden Dachaufbaus, einer fertiggestellten Tragstruktur und eines genutzten Gebäudes erfolgen. Da eine Ortbetonmontage nicht mehr möglich ist, werden bei Nachrüstungen häufig Verbundanker, mechanische Spreizanker, Durchstecksysteme oder Schweißkonfigurationen für Stahlgebäude verwendet. Die zentrale Herausforderung bei Nachrüstungen besteht darin, zu bestätigen, dass die bestehende Struktur die Nennlast des Ankers mit dem erforderlichen strukturellen Sicherheitsfaktor von 2:1 sicher aufnehmen kann. Dazu sind typischerweise eine statische Beurteilung, eine Prüfung der Bewehrung und eine Bewertung des bestehenden Dachaufbaus erforderlich.
Zusätzliche Koordination ist häufig für Abdichtungssysteme, Dachgarantien, Logistik in genutzten Gebäuden und Bauphasen erforderlich. Facade Access Solutions bietet weltweit Engineering-, Fertigungs- und Nachrüstinstallationsunterstützung für Gewerbe-, institutionelle, Wohn- und Hochhausgebäude.
Die Installation permanenter Dachanker ist nicht beendet, sobald die Befestigungsteile an der Struktur gesichert sind. Auf jede Installation muss ein formaler Prüf- und Dokumentationsprozess folgen, der den Ausgangsdatensatz für zukünftige Prüfungen, Wartungen und die betriebliche Nutzung festlegt.
Nach Abschluss der Installation muss jede Ankerbaugruppe vor der Freigabe für den Betrieb einer Sichtprüfung, Lastprüfung und Funktionsprüfung unterzogen werden. Die Monteure müssen bestätigen, dass die Ankerpfosten lotrecht stehen, Grundplatten vollflächig auf dem Untergrund aufliegen, Befestigungsmittel vollständig greifen und Schweißnähte, sofern vorhanden, vollständig ausgeführt sind. Anschlüsse und Abdichtungen müssen ebenfalls sorgfältig geprüft werden, um sicherzustellen, dass sämtliche Durchdringungen vollständig abgedichtet bleiben.
Verbundankersysteme müssen nach dem Aushärten einer Ausziehprüfung unterzogen werden, um die ordnungsgemäße Verbundfestigkeit zu bestätigen, bevor das System in Betrieb genommen wird. Jeder Anker, der Sichtprüfung, Drehmomentprüfung oder Ausziehprüfung nicht besteht, muss instand gesetzt und erneut geprüft werden, bevor die betriebliche Freigabe erfolgt.
Permanente Dachanker müssen mindestens jährlich durch eine sachkundige Person geprüft werden, bei entsprechenden örtlichen Vorschriften, Herstellerangaben, Umwelteinflüssen oder betrieblicher Nutzung auch häufiger. Eine detailliertere technische Rezertifizierung kann abhängig von Rechtsraum, Systemtyp und Sicherheitsprogramm des Gebäudeeigentümers ebenfalls in festgelegten Intervallen erforderlich sein.
Das abschließende Installationsdokumentationspaket umfasst üblicherweise geprüfte Ankerzeichnungen, Drehmomentprotokolle, Ergebnisse von Ausziehprüfungen, Installationsfotos, Prüfberichte und Wartungsempfehlungen. Diese Unterlagen werden typischerweise vor der endgültigen Zertifizierung von einem qualifizierten Ingenieur geprüft. Das an den Gebäudeeigentümer übergebene Abschlussdokumentationspaket sollte außerdem vom Ingenieur unterzeichnete und gesiegelte Zeichnungen sowie ein Wartungslogbuch für die zukünftige Prüfverfolgung enthalten.
Die korrekte Installation permanenter Dachanker ist grundlegend für die langfristige Sicherheit und Leistung jedes Fassadenzugangssystems. Jedes Maß, jedes Befestigungsmittel, jede Schweißnaht, jede Einbindetiefe und jede Verbindungsmethode beeinflusst unmittelbar die statische Leistung, die Abdichtungsintegrität und die Betriebssicherheit. Unabhängig davon, ob es sich um einen Neubau oder eine Nachrüstung handelt, muss das Ankersystem mit Gebäudestruktur, Dachaufbau und den betrieblichen Fassadenzugangsanforderungen abgestimmt werden.
Facade Access Solutions, Teil der Alimak Group, bietet weltweit Engineering-, Fertigungs- und Installationsunterstützung für permanente Dachankersysteme an Gewerbe-, institutionellen, Wohn- und Hochhausprojekten. Über globale Marken wie Manntech, CoxGomyl und Tractel unterstützt FAS die Planung der Dachsicherheit, die Integration des Fassadenzugangs und langfristige Wartungsanforderungen. Kontaktieren Sie Facade Access Solutions, um Ihre Anforderungen an die Installation permanenter Dachanker und Ihr Fassadenzugangsprojekt zu besprechen. Weiterführende Informationen zu Anforderungen an Absturzsicherung auf dem Dach finden Sie in unserem Leitfaden zu Rückhaltesystemen, Sicherheit und Vorschriften.

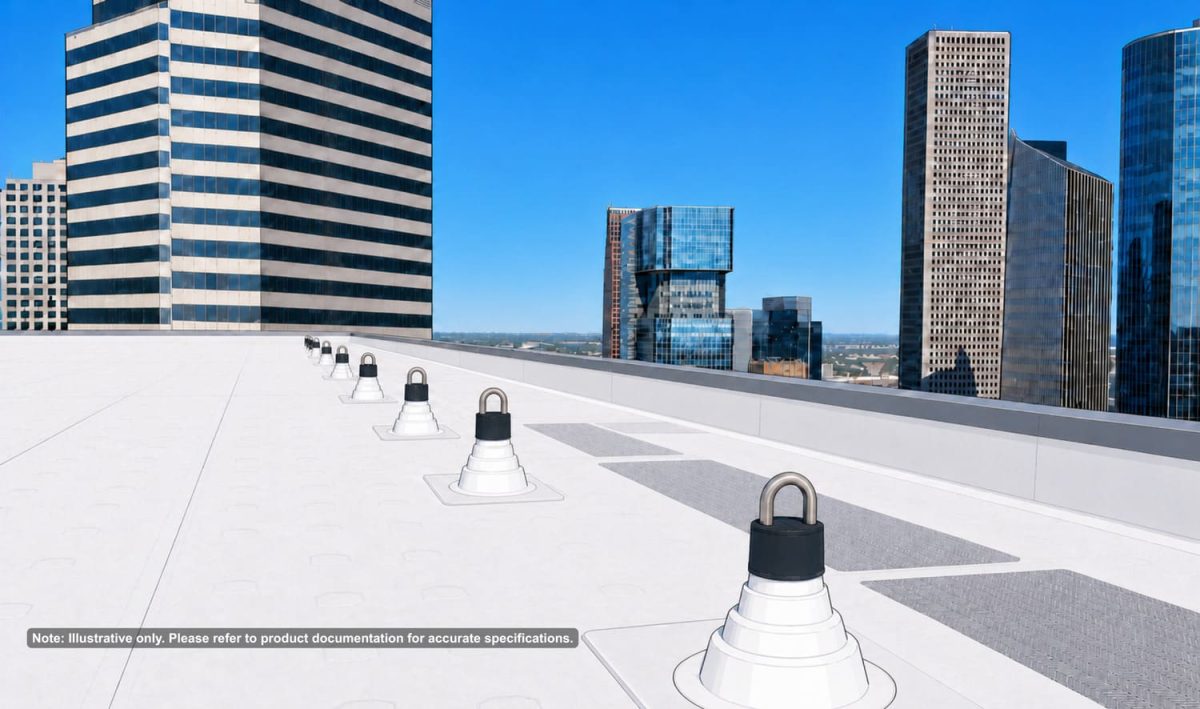

Haftungsausschluss: Die dargestellten Grafiken dienen nur zur Veranschaulichung und stellen keine tatsächlichen Produkte, Geräte oder realen Bedingungen dar.
Sprechen Sie mit unseren Spezialisten, um die passende Lösung für Ihr Gebäude zu finden.
Fordern Sie ein Angebot anDie meisten permanenten Dachanker für Fassadenzugangsanwendungen sind für eine Bruchlast von 5.000 lb (22,2 kN) in jeder Richtung mit einem strukturellen Mindest-Sicherheitsfaktor von 2:1 ausgelegt.
Als allgemeine Richtlinie werden permanente Dachanker, sofern möglich, üblicherweise mindestens 2,1 m (7 ft) von der Dachkante entfernt positioniert. Die endgültige Lage hängt von der ausgelegten Fassadenzugangsanordnung, der Reichweite hängender Arbeitsbühnen, Pendelsturzüberlegungen und Hindernissen auf dem Dach ab.
Permanente Dachanker können auf zahlreichen tragenden Untergründen installiert werden, darunter Stahlbetondecken, Stahltragwerke, Hohlkammerdecken und Verbunddeckensysteme. Installationsmethode, Anschlussdetail und Ankermodell müssen jedoch speziell für die statischen Bedingungen des Gebäudes ausgewählt werden.
Dachmontierte Anker ragen über die fertige Dachoberfläche hinaus und bieten einen sichtbaren Anschlusspunkt für Fassadenzugangsausrüstung. Bündig montierte Anker schließen mit dem Dachaufbau ab und helfen, Stolperstellen und visuelle Auswirkungen auf genutzten Dachflächen oder bei architektonisch sensiblen Projekten zu reduzieren.
Die Prüfhäufigkeit hängt von den Anforderungen des jeweiligen Rechtsraums, den Herstellerempfehlungen und der betrieblichen Nutzung ab. Bei den meisten Fassadenzugangsanwendungen müssen permanente Dachanker mindestens jährlich durch eine sachkundige Person geprüft werden, um Tragzustand, Integrität der Befestigungsmittel, Abdichtungsleistung und allgemeine Betriebssicherheit zu bestätigen.
