Les ancrages de toiture permanents comptent parmi les composants les plus importants de tout système d’accès aux façades. Ils constituent les points fixes de liaison structurelle qui sécurisent au bâtiment les plateformes suspendues, les sellettes, les bras de déport, les lignes de vie horizontales et les équipements individuels de protection contre les chutes pendant les opérations de maintenance des façades et d’accès aux toitures. Sans ancrages correctement installés, les systèmes d’accès suspendu ne peuvent fonctionner de manière sûre ou fiable. Ce guide porte sur le processus pratique d’installation des ancrages de toiture permanents, notamment les mesures, la préparation du support, les méthodes de fixation, les exigences relatives aux éléments de fixation et les procédures de vérification après installation. Les principes présentés correspondent aux bonnes pratiques couramment utilisées sur les projets commerciaux, résidentiels, institutionnels et de grande hauteur en Amérique du Nord, en Europe, au Moyen-Orient et en Asie-Pacifique.
Plutôt que de se concentrer uniquement sur les exigences de conformité, cet article traite spécifiquement du processus physique d’installation et des considérations techniques nécessaires pour assurer des opérations d’accès aux façades sûres et durables. Les exigences d’installation doivent toujours être coordonnées avec les normes régionales applicables, notamment les réglementations OSHA aux États-Unis, les exigences EN 1808 et BS 6037 en Europe et au Royaume-Uni, les normes CAN/CSA au Canada et les exigences AS/NZS en Australie et en Nouvelle-Zélande.
| Type de projet | Options d’ancrage les mieux adaptées | Principales considérations |
|---|---|---|
| Construction neuve | Ancrages intégrés, soudés ou coulés en place | Coordination structurelle plus simple avant l’achèvement de la toiture et du béton |
| Rénovation | Ancrages chimiques, à expansion mécanique, à boulons traversants ou boulonnés | Nécessite une vérification structurelle, une étude de la toiture et une coordination de l’étanchéité |
| Rénovation d’un bâtiment occupé | Systèmes affleurants, muraux ou à faible perturbation | Doit tenir compte de l’accès, de l’organisation du chantier, des garanties de toiture et de l’exploitation du bâtiment |
Avant le début de l’installation, il est important de comprendre les principaux composants d’un ensemble d’ancrage de toiture permanent et la manière dont ils travaillent ensemble pour transférer en toute sécurité les charges opérationnelles à la structure du bâtiment. Un système standard comprend généralement un point de connexion en étrier en U de 3/4 de pouce en acier inoxydable type 304, un support tubulaire de 4 pouces en acier galvanisé, une plaque de base structurelle et des éléments de fixation résistants à la corrosion conçus pour une exposition prolongée en toiture. Les hauteurs standard des supports sont généralement de 12, 18 et 24 pouces selon l’épaisseur du complexe de toiture et la profondeur de l’isolation. Les systèmes montés en toiture utilisent habituellement des plaques de base carrées de 10 ou 11 pouces et des ensembles de fixation par tiges filetées adaptés au support structurel et au modèle d’ancrage. Les ancrages de toiture permanents sont couramment dimensionnés pour une charge de 5 000 lb (22,2 kN) dans toutes les directions, avec un coefficient de sécurité structurel minimal de 2:1. Des solins et une étanchéité appropriés sont également indispensables pour préserver l’intégrité de la membrane et les performances à long terme de la toiture.
| Type d’ancrage | Utilisation courante | Remarque d’installation |
|---|---|---|
| Ancrage pénétrant monté en toiture | Applications standard de retenue en toiture | Nécessite un solin et une étanchéité autour de la pénétration de toiture |
| Ancrage affleurant | Terrasses, espaces d’agrément et zones très fréquentées | Aide à réduire les risques de trébuchement et l’impact visuel |
| Ancrage mural | Acrotères ou murs structurels | Utile lorsque les pénétrations de toiture sont limitées |
| Ancrage à boulons traversants | Rénovations avec accès à la sous-face | Utilise des plaques de contre-appui ou de serrage sous la structure |
Les ancrages de toiture permanents peuvent être reliés à la structure du bâtiment au moyen de plusieurs méthodes selon le type de support, la phase de construction et les conditions structurelles. Le choix de la configuration appropriée est essentiel, car la méthode de raccordement influe directement sur le transfert des charges, la faisabilité de l’installation et les performances à long terme.
Les ancrages soudés sont couramment utilisés sur les bâtiments à ossature métallique, lorsque la plaque de base peut être soudée sur site directement à une poutre ou à un élément porteur en acier. Cette méthode est surtout utilisée en construction neuve, car l’ossature métallique reste apparente et accessible avant la pose des matériaux de toiture. Une installation soudée correcte nécessite des procédures de soudage qualifiées, des électrodes appropriées et une préparation adéquate de la surface afin que la soudure soit pleinement intégrée à la structure porteuse. Comme le raccordement fait partie de la structure du bâtiment, les systèmes soudés constituent une solution durable pour les opérations d’accès suspendu. Les ancrages de la série TRS de Facade Access Solutions sont spécialement conçus pour les applications soudées.
Les ancrages intégrés ou coulés en place sont installés directement dans le béton frais avant le durcissement de la dalle. Dans cette configuration, l’ensemble d’ancrage est entièrement intégré à la dalle structurelle pendant le coulage, créant l’une des méthodes de liaison les plus résistantes et les plus permanentes disponibles. Ces systèmes sont couramment utilisés sur les tours de grande hauteur, les bâtiments commerciaux, les zones de support de BMU et les systèmes permanents de retenue en toiture nécessitant une intégration structurelle durable. Comme ils doivent être coordonnés avant le coulage, ils sont généralement limités aux projets neufs.
Les ancrages à boulons traversants fixent le système à travers le support structurel au moyen d’une plaque de base au-dessus et d’une plaque de contre-appui ou de serrage en dessous. Cette approche convient aux structures en béton et en acier et est couramment utilisée en rénovation lorsque l’installation intégrée n’est plus possible. Comme le raccordement serre l’élément structurel lui-même, les systèmes à boulons traversants offrent une solution fiable pour les bâtiments existants lorsque la sous-face est accessible. Une installation correcte nécessite un alignement précis des perçages, la vérification de l’épaisseur de la structure et la pose coordonnée de la plaque de contre-appui sous la structure.
Les ancrages à expansion mécanique et les systèmes d’ancrage chimique figurent parmi les méthodes de rénovation les plus courantes sur les structures en béton existantes. Les premiers reposent sur des fixations expansives installées dans des trous percés, tandis que les seconds utilisent des tiges filetées scellées chimiquement avec des produits injectables. Les systèmes chimiques sont souvent choisis lorsque les dalles existantes ne peuvent pas recevoir d’ancrages coulés en place, lorsque les pénétrations de toiture doivent être minimisées ou lorsque la sous-face est inaccessible. Ils sont largement utilisés dans les bâtiments commerciaux et les immeubles de grande hauteur occupés où une infrastructure d’accès aux façades doit être ajoutée sans perturbation structurelle majeure. Tous les ancrages chimiques doivent faire l’objet d’un essai d’arrachement après installation afin de vérifier l’intégrité du scellement avant leur mise en service.

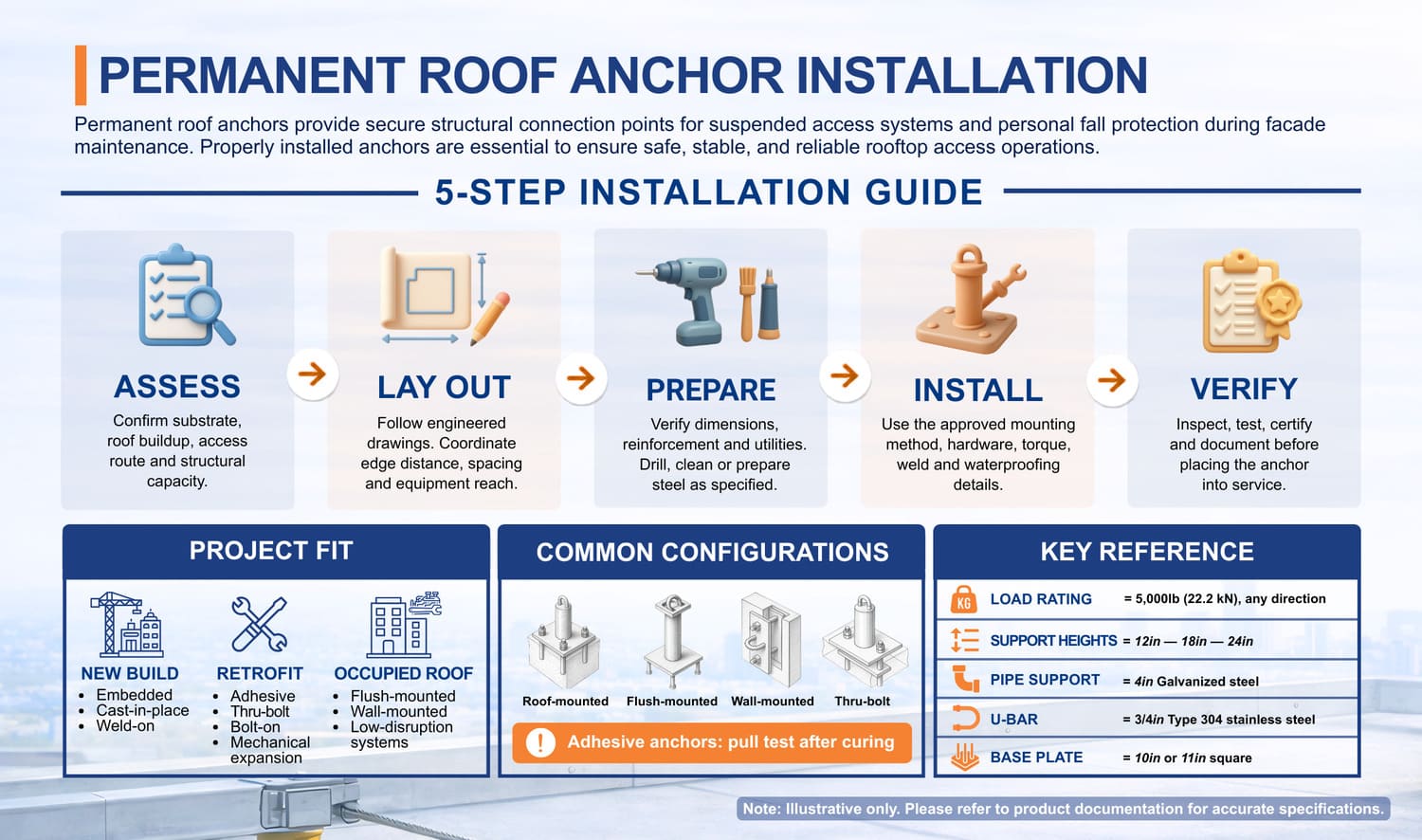

Une installation réussie commence par une préparation adéquate et le bon équipement. Avant tout perçage, soudage ou serrage, les installateurs doivent vérifier que tous les outils, éléments de fixation et équipements de sécurité nécessaires sont disponibles sur site. Les outils habituels comprennent une clé dynamométrique étalonnée, une perceuse-visseuse avec des forets pour maçonnerie ou acier, un perforateur pour les supports en béton, un niveau à bulle, un mètre ruban, un cordeau traceur, des douilles à chocs et un système d’aspiration des poussières. Les installateurs doivent également utiliser des équipements de protection individuelle appropriés et un système d’amarrage temporaire pendant les travaux en toiture.
Les matériaux requis varient selon la méthode de raccordement et le modèle d’ancrage. Ils comprennent généralement l’ensemble d’ancrage, les tiges filetées, écrous, rondelles, kits de solin, mastics compatibles, plaques de contre-appui pour les boulons traversants et cartouches de scellement pour les rénovations. Toute la boulonnerie doit résister à la corrosion et être adaptée à l’environnement du projet. Tous les éléments de fixation, tiges filetées et pièces de quincaillerie doivent correspondre exactement à la documentation technique du fabricant. Le remplacement des classes, dimensions ou matériaux sans approbation technique peut affecter la capacité de charge, la résistance à la corrosion et les performances à long terme.
Toute installation doit commencer par une évaluation détaillée du site. Celle-ci confirme que le support et l’emplacement sélectionnés peuvent supporter en toute sécurité la charge nominale de l’ancrage à long terme tout en répondant aux exigences opérationnelles du système d’accès aux façades. Un ingénieur structure qualifié ou une personne compétente doit vérifier avant l’installation que le support peut résister à la charge appliquée avec le coefficient de sécurité structurel requis de 4:1.
La première étape consiste à identifier le support structurel de l’ancrage. Les supports courants comprennent les dalles en béton armé, les dalles alvéolées, les poutres en acier et les planchers mixtes. Chaque type nécessite des méthodes de raccordement, des stratégies d’ancrage et des considérations structurelles différentes. L’évaluation doit confirmer l’épaisseur de la structure, sa capacité portante, la disposition des armatures et son état général. Les installateurs doivent également évaluer le complexe de toiture, notamment l’épaisseur de l’isolation, les couches d’étanchéité, le type de membrane et les méthodes de fixation de la couverture. Si des ouvertures d’essai sont pratiquées dans la membrane, les installateurs doivent rechercher la présence d’humidité emprisonnée. Les infiltrations peuvent compromettre l’étanchéité et créer des problèmes de durabilité autour de la pénétration de l’ancrage.
L’implantation doit soutenir à la fois les performances structurelles et l’utilisation sûre du système d’accès. À titre indicatif, les ancrages sont généralement placés à au moins 2,1 m (7 ft) du bord de la toiture lorsque cela est possible, mais leur position finale doit toujours respecter les plans techniques approuvés. L’implantation doit tenir compte de la portée de la plateforme suspendue, de la géométrie des retenues, des risques de chute pendulaire, de la hauteur libre de chute et des obstacles tels que les équipements mécaniques ou les acrotères. Un espacement approprié permet aussi aux équipements suspendus de fonctionner sans interférence pendant la maintenance. Avant l’installation, tous les emplacements doivent être consignés et marqués sur des plans ou documents équivalents afin de confirmer leur conformité à la stratégie approuvée.
Les exigences varient considérablement selon le support structurel. Les dalles en béton, les structures métalliques, les éléments alvéolés et les planchers mixtes exigent des préparations, détails de raccordement et considérations structurelles différents.
Les rénovations reposent plus souvent sur des ancrages chimiques ou à expansion mécanique installés dans la dalle existante. Les dimensions habituelles comprennent une profondeur d’ancrage minimale de 4-3/4 pouces sous la surface du béton et de 5-3/4 pouces, ensemble de base compris. Avant le perçage, les installateurs doivent confirmer la résistance du béton, la disposition des armatures et l’état général de la dalle afin de ne pas compromettre les performances structurelles.
Les installations sur acier utilisent généralement des configurations soudées ou boulonnées selon les conditions d’accès et les contraintes en toiture. Les systèmes soudés sont fixés sur site directement aux poutres avec des électrodes adaptées et des cordons d’angle de 5/16 de pouce. Ils sont plus courants en construction neuve lorsque la structure métallique reste accessible. Les systèmes boulonnés utilisent des tiges filetées et des plaques de serrage autour de l’aile de la poutre sans soudage sur site. Cette approche est souvent privilégiée lorsque les travaux à chaud sont limités ou lorsqu’une rénovation est nécessaire. Les largeurs d’aile de poutre habituellement compatibles vont de 4 à 7 pouces.
Les dalles alvéolées et les planchers mixtes nécessitent une coordination technique supplémentaire en raison des vides internes, des sections de béton plus minces et de la profondeur structurelle limitée. Les ancrages chimiques seuls ne doivent pas être utilisés lorsque les perçages rencontrent des vides. Ces installations exigent généralement des boulons traversants avec plaques supérieures et inférieures ou des renforts structurels complémentaires pour obtenir la capacité nécessaire en toute sécurité. Les planchers en bac acier collaborant avec une faible épaisseur de béton peuvent aussi nécessiter des configurations enveloppant les solives, un renforcement HSS ou une ossature métallique supplémentaire selon les charges opérationnelles. Comme ces conditions varient fortement, les implantations doivent toujours être coordonnées avec l’ingénieur structure du projet.
Les ancrages permanents d’accès aux façades ne se limitent pas aux installations standard en toiture. Selon la conception du bâtiment, les contraintes d’étanchéité et les usages de la toiture, des systèmes muraux ou affleurants peuvent être plus adaptés.

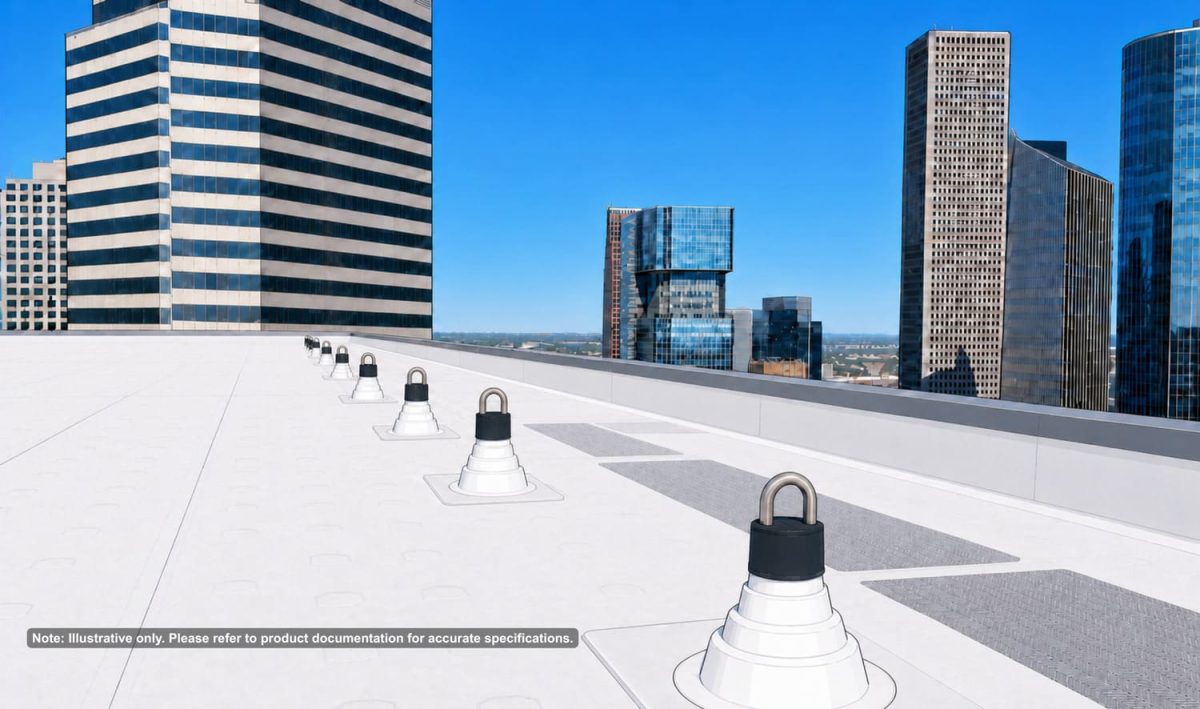

Les systèmes montés en toiture sont la configuration standard pour la plupart des retenues. Les hauteurs standard au-dessus de la surface finie sont généralement de 12, 18 ou 24 pouces selon le projet. Ils prennent en charge de nombreuses méthodes de raccordement, notamment le soudage, l’intégration, les boulons traversants et les ancrages à expansion mécanique. Ils conviennent particulièrement aux toitures plates ou à faible pente où le potelet ne gêne pas la circulation ni les équipements.
Les systèmes muraux sont couramment utilisés lorsque les pénétrations de toiture sont peu pratiques ou limitées par l’étanchéité. Au lieu d’être fixé à travers la toiture, l’ensemble est installé sur un acrotère ou un mur structurel. Ils peuvent être posés avec des ancrages intégrés, des boulons traversants, des scellements chimiques ou des ancrages à expansion mécanique selon les conditions structurelles. Tous sont couramment dimensionnés pour une charge ultime de 5 000 lb (22,2 kN) dans toutes les directions avec un coefficient de sécurité structurel minimal de 2:1.
Les ancrages affleurants sont conçus pour les toitures occupées, les zones très fréquentées et les projets sensibles sur le plan architectural où les équipements visibles doivent être réduits au minimum. Comme l’ensemble est au niveau de la surface finie, ces systèmes réduisent les risques de trébuchement tout en conservant des connexions de retenue conformes. Ils sont souvent spécifiés pour les terrasses publiques, les espaces d’agrément et les projets où l’esthétique est prioritaire. Toutes les méthodes de raccordement standard restent disponibles, la hauteur finale étant coordonnée avec le complexe de toiture et les exigences d’accès.
| Caractéristique | Monté en toiture | Mural | Affleurant |
|---|---|---|---|
| Hauteur standard | 12, 18 ou 24 pouces | Configuration montée en surface | Au niveau fini de la toiture |
| Idéal pour | Retenues générales en toiture | Projets où les pénétrations ou l’étanchéité limitent la pose en toiture | Toitures très fréquentées et zones sensibles sur le plan architectural |
| Méthodes de raccordement | Soudage, intégration, boulon traversant, expansion mécanique | Intégration, boulon traversant, scellement chimique, expansion mécanique | Soudage, intégration, boulon traversant, expansion mécanique |
| Capacité de charge | Charge ultime de 5 000 lb (22,2 kN) dans toutes les directions | Charge ultime de 5 000 lb (22,2 kN) dans toutes les directions | Charge ultime de 5 000 lb (22,2 kN) dans toutes les directions |
| Exemples de modèles FAS | TRD1200S, TRS1800S, TRT1200S, TRE1200S | TWE1000S, TWT1000S, TWM1000S, TWC1000S | Série d’ancrages de retenue affleurants |
La précision des dimensions est essentielle, car de faibles écarts d’espacement des perçages, de profondeur d’ancrage ou de hauteur de saillie peuvent affecter les performances structurelles et l’intégrité de l’étanchéité.
Les systèmes montés en toiture utilisent couramment des plaques de base carrées de 10 ou 11 pouces, tandis que les variantes murales peuvent utiliser des plaques supérieures de 11 x 5 pouces selon la configuration. Le positionnement précis des perçages est essentiel et doit toujours correspondre exactement au gabarit du fabricant.
Tous les systèmes FAS montés en toiture utilisent un support tubulaire en acier galvanisé de 4 pouces de diamètre pour surélever le point de connexion au-dessus de la surface finie. Les hauteurs standard sont de 12, 18 et 24 pouces. Le choix final dépend de l’épaisseur de l’isolation, de l’accumulation des membranes et de l’épaisseur totale du complexe. Dans la plupart des installations, un dégagement minimal de 8 pouces au-dessus de la surface finie permet un accès suffisant à l’étrier en U.
Les hauteurs totales typiques, ancrage compris, sont d’environ 14-5/8 pouces pour les modèles de 12 pouces, 20-5/8 pouces pour ceux de 18 pouces et 26-5/8 pouces pour ceux de 24 pouces. Les profondeurs minimales habituelles sont de 4-3/4 pouces sous la surface du béton et de 5-3/4 pouces, base comprise. L’épaisseur standard de la plaque est généralement de 3/4 de pouce. Les dimensions finales doivent toujours être vérifiées par rapport aux plans structurels et aux calculs techniques du projet avant l’installation.
| Composant | Spécification |
|---|---|
| Diamètre de l’étrier en U | 3/4 de pouce, acier inoxydable type 304 |
| Diamètre du support tubulaire | 4 pouces, acier galvanisé |
| Dimensions de la plaque de base en toiture | Carré de 10 ou 11 pouces |
| Hauteurs standard disponibles | 12, 18 et 24 pouces |
| Hauteur totale avec ancrage | 14-5/8, 20-5/8 ou 26-5/8 pouces |
| Ancrage minimal sous la surface du béton | 4-3/4 pouces, minimum 5-3/4 pouces base comprise |
| Épaisseur de plaque | 3/4 de pouce |
| Boulon d’ancrage en U | Tige filetée UNC SS304 de 3/4 de pouce avec doubles écrous |
| Capacité de charge | Charge ultime de 5 000 lb (22,2 kN) dans toutes les directions |
| Coefficient de sécurité structurel | Minimum 2:1 |
L’installation diffère considérablement entre les projets neufs et les rénovations de bâtiments existants. La phase de construction détermine les méthodes de raccordement disponibles, l’intégration à la structure et le niveau de coordination entre les parties prenantes.
La construction neuve offre le plus grand choix, car la dalle structurelle et l’ossature métallique restent accessibles pendant le chantier. Les systèmes intégrés, tels que les séries FAS TRE et TRD, sont souvent privilégiés, car ils constituent l’une des liaisons les plus résistantes et permanentes. Les emplacements doivent être coordonnés avec l’ingénieur structure avant le coulage afin que les armatures et l’aménagement de la toiture puissent intégrer correctement le système d’accès. L’installation pendant la construction est généralement la solution la plus économique, car les travaux structurels, la coordination de l’étanchéité et la planification de la toiture sont déjà en cours.
Les rénovations doivent s’adapter à un complexe de toiture existant, à une structure achevée et aux contraintes d’un bâtiment occupé. Comme le coulage en place n’est plus possible, elles utilisent couramment des ancrages chimiques, des ancrages à expansion mécanique, des boulons traversants ou des configurations soudées sur les bâtiments métalliques. Le principal défi consiste à confirmer que la structure existante peut supporter la charge nominale avec le coefficient de sécurité requis de 2:1. Cela nécessite généralement une évaluation structurelle, une vérification des armatures et une étude du complexe de toiture existant.
Une coordination supplémentaire est souvent nécessaire pour l’étanchéité, les garanties de toiture, la logistique du bâtiment occupé et le phasage des travaux. Facade Access Solutions fournit dans le monde entier une assistance en ingénierie, fabrication et installation de rénovation pour les bâtiments commerciaux, institutionnels, résidentiels et de grande hauteur.
L’installation ne s’achève pas lorsque la boulonnerie est fixée à la structure. Chaque installation doit être suivie d’un processus formel de vérification et de documentation établissant le dossier de référence pour les inspections, la maintenance et l’utilisation futures.
Après installation, chaque ensemble doit faire l’objet d’une inspection visuelle, d’un essai de charge et d’une inspection fonctionnelle avant sa mise en service. Les installateurs doivent confirmer que les potelets sont d’aplomb, que les plaques reposent à plat sur le support, que les fixations sont complètement engagées et que les soudures sont achevées le cas échéant. Les solins et l’étanchéité doivent aussi être vérifiés afin de confirmer que toutes les pénétrations restent entièrement étanches.
Les systèmes chimiques doivent faire l’objet d’essais d’arrachement après durcissement afin de vérifier l’intégrité du scellement avant la mise en service. Tout ancrage qui échoue à l’inspection, au contrôle du couple ou à l’essai d’arrachement doit être corrigé et testé de nouveau avant son approbation opérationnelle.
Les ancrages permanents doivent être inspectés au moins une fois par an par une personne compétente, ou plus fréquemment si les codes locaux, les recommandations du fabricant, l’exposition environnementale ou l’utilisation l’exigent. Une recertification technique plus détaillée peut également être requise à intervalles définis selon la juridiction, le type de système et le programme de sécurité du propriétaire.
Le dossier final comprend couramment les plans techniques des ancrages, les relevés de couple, les résultats d’essais d’arrachement, les photographies de l’installation, les rapports d’inspection et les recommandations de maintenance. Ces documents sont généralement examinés par un ingénieur qualifié avant la certification finale. Le dossier remis au propriétaire doit également comprendre des plans signés et scellés par un ingénieur ainsi qu’un carnet de maintenance pour le suivi des futures inspections.
Une installation correcte est fondamentale pour la sécurité et les performances à long terme de tout système d’accès aux façades. Chaque mesure, fixation, soudure, profondeur d’ancrage et méthode de raccordement influe directement sur les performances structurelles, l’intégrité de l’étanchéité et la sécurité opérationnelle. Qu’il s’agisse d’une construction neuve ou d’une rénovation, le système doit être coordonné avec la structure du bâtiment, le complexe de toiture et les exigences opérationnelles d’accès aux façades.
Facade Access Solutions, qui fait partie d’Alimak Group, fournit une assistance en ingénierie, fabrication et installation de systèmes d’ancrage permanents sur des projets commerciaux, institutionnels, résidentiels et de grande hauteur dans le monde entier. Par l’intermédiaire de marques telles que Manntech, CoxGomyl et Tractel, FAS accompagne la planification de la sécurité en toiture, l’intégration de l’accès aux façades et les exigences de maintenance à long terme. Contactez Facade Access Solutions pour discuter de vos exigences d’installation d’ancrages permanents et des besoins de votre projet d’accès aux façades. Pour des conseils plus généraux sur la protection contre les chutes en toiture, consultez notre guide sur les exigences, la sécurité et la réglementation des systèmes de retenue contre les chutes.
