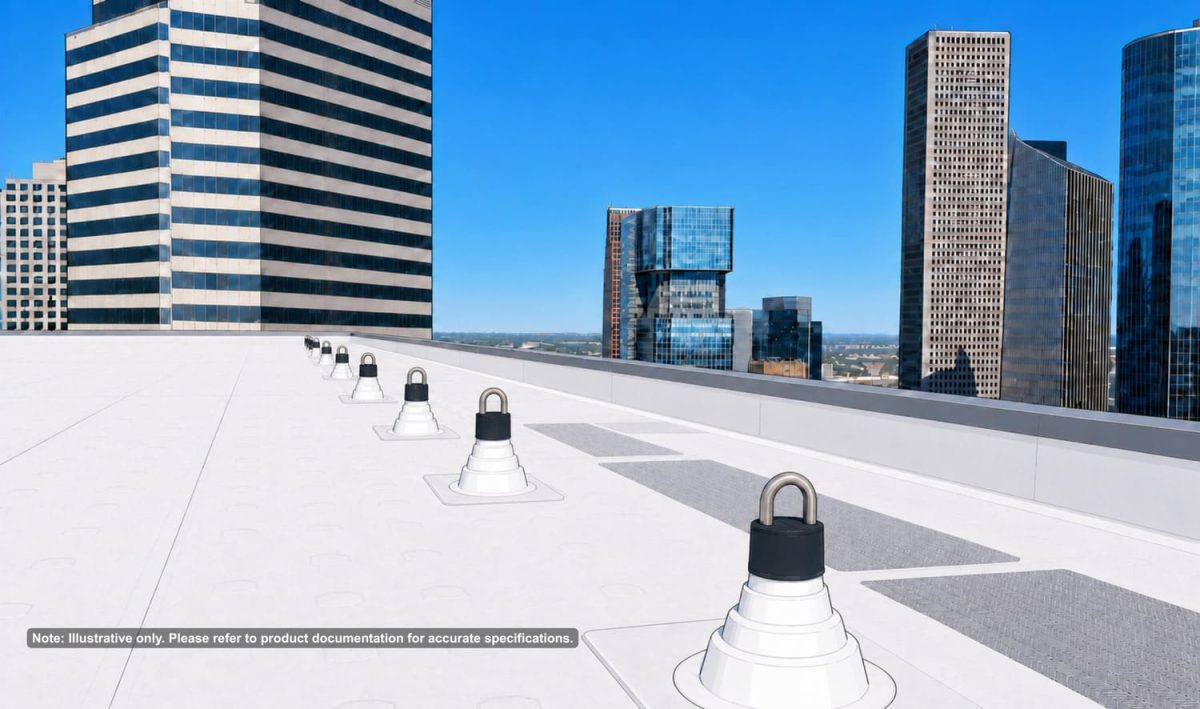

永久屋面锚点安装指南

永久屋面锚点安装指南

永久屋面锚点是任何外立面通行系统中最重要的构件之一。它们作为固定的结构连接点，在外立面维护和屋面通行作业期间，将悬吊平台、座板式吊具、悬挑支架、水平生命线系统和个人防坠落设备固定到建筑结构上。如果锚点未正确安装，悬吊通行系统就无法安全、可靠地运行。 本指南重点介绍永久屋面锚点的实际安装过程，包括测量、基层准备、安装方法、紧固要求和安装后验证程序。本文所述安装原则反映了北美、欧洲、中东和亚太地区商业、住宅、公共机构及高层建筑项目中普遍采用的行业最佳实践。

本文并非仅关注合规要求，而是具体说明物理安装过程，以及支持安全、长期外立面通行作业所需的技术考虑因素。 安装要求应始终与适用的地区标准协调，包括美国 OSHA 法规、欧洲和英国的 EN 1808 与 BS 6037 要求、加拿大 CAN/CSA 标准，以及澳大利亚和新西兰的 AS/NZS 要求。

改造与新建项目安装概览



屋面锚点的主要构件

安装开始前，应了解永久屋面锚点组件的主要构件，以及这些构件如何协同工作，将运行荷载安全传递至建筑结构。标准系统通常包括 3/4 英寸 304 型不锈钢 U 形连接杆、4 英寸镀锌钢管支撑件、结构底板，以及适合长期屋面暴露环境的耐腐蚀紧固件。 标准支撑高度通常为 12 英寸、18 英寸和 24 英寸，具体取决于屋面构造厚度和保温层深度。屋面安装式系统通常采用 10 英寸或 11 英寸方形底板，并配备与结构基层和锚点型号相匹配的螺纹杆紧固组件。 永久屋面锚点通常设计为可承受任意方向 5,000 lb（22.2 kN）的荷载，并具有至少 2:1 的结构安全系数。正确的泛水和防水处理对于保持膜层完整性和屋面长期性能也至关重要。

常见锚点配置指南



• 常见安装配置

根据基层类型、施工阶段和结构条件，永久屋面锚点可采用多种方式连接至建筑结构。选择正确的安装配置至关重要，因为连接方式会直接影响荷载传递、安装可行性和系统长期性能。

• 焊接连接

焊接式锚点常用于钢框架建筑，底板可在现场直接焊接到结构钢梁或支撑构件上。这种安装方式在新建项目中最为常见，因为在屋面材料安装前，结构钢仍处于外露且可接近状态。 正确的焊接安装需要合格的焊接程序、适当的焊条和正确的表面处理，以确保焊缝与支撑结构完全整合。由于连接成为建筑结构本身的一部分，焊接系统可为悬吊通行作业提供耐久的长期解决方案。 Facade Access Solutions TRS 系列锚点专为焊接应用设计。

• 预埋现浇连接

预埋或现浇锚点在楼板固化前直接安装到湿混凝土中。在这种配置下，锚点组件在混凝土浇筑过程中与结构楼板完全整合，形成目前最牢固、最永久的连接方式之一。 这类系统常用于高层塔楼、商业建筑、BMU 支撑区域，以及需要长期结构整合的永久屋面回拉系统。由于现浇系统必须在混凝土浇筑开始前完成协调，因此通常仅适用于新建项目。

• 穿透螺栓连接

穿透螺栓锚点通过结构基层固定系统，在结构上方设置底板，并在下方设置背板或夹板。这种方式适用于混凝土和结构钢系统，常用于无法再进行预埋安装的改造项目。 由于连接件夹持结构构件本身，当现有建筑可从底部接近时，穿透螺栓系统可提供可靠的改造解决方案。正确安装需要精确对齐孔位、验证结构厚度，并协调安装结构下方的背板组件。

• 机械膨胀锚点和化学锚点

机械膨胀锚点和化学锚固系统是现有混凝土结构中最常用的改造安装方式之一。机械膨胀锚点依靠安装在混凝土钻孔内的膨胀五金件，而化学锚点则使用注射式粘结剂固定经过化学粘结的螺纹杆。 当现有楼板无法采用现浇方式、需要尽量减少屋面穿透，或无法从底部接近时，通常选择化学锚固系统。这些系统广泛用于在用商业建筑和高层建筑，以便在不造成重大结构干扰的情况下增设改造外立面通行基础设施。 所有化学锚点在安装后都应进行拉拔测试，以便在投入使用前验证粘结完整性。

安装所需工具和材料

成功安装永久屋面锚点始于充分准备和正确设备。在开始任何钻孔、焊接或紧固工作之前，安装人员应确认现场已备齐所有必要工具、五金件和安全设备。 常用安装工具包括经校准的扭矩扳手、配有石材或钢材钻头的电钻/起子、用于混凝土基层的冲击钻、水平尺、卷尺、墨线、抗冲击套筒，以及用于钻孔作业的吸尘系统。屋面作业期间，安装人员还应使用适当的个人防护装备和临时系挂系统。

所需材料会根据项目选择的连接方式和锚点型号而变化。标准安装材料通常包括屋面锚点组件、螺纹杆、螺母、垫圈、泛水套件、兼容密封胶、穿透螺栓安装所需背板，以及改造系统所需化学锚固剂筒。所有五金件都应耐腐蚀，并具有适合项目环境的额定性能。 所有紧固件、螺纹杆和五金件必须与制造商技术文件完全一致。未经工程批准擅自替换五金件等级、尺寸或材料类型，可能影响荷载能力、耐腐蚀性和系统长期性能。

安装前现场评估

每项永久屋面锚点安装都应从详细的现场评估开始。该过程用于确认所选基层和安装位置能够长期安全支撑锚点的额定荷载，同时满足外立面通行系统的运行要求。 安装开始前，应由合格结构工程师或胜任人员验证基层能够以要求的 4:1 结构安全系数抵抗所施加的荷载。

• 评估屋面结构和基层

第一步是识别支撑锚点系统的结构基层。常见屋面基层包括钢筋混凝土楼板、空心板、结构钢梁和组合楼板系统。每种基层都需要不同的连接方法、埋置策略和结构考虑因素。 评估应确认结构厚度、承载能力、钢筋布置和支撑结构的整体状况。同时，安装人员还应评估屋面构造本身，包括保温层厚度、防水层、膜材类型和屋面固定方式。 如果需要在膜层上开设测试孔，安装人员还应检查屋面系统下方是否有积存水分。水分侵入可能破坏防水完整性，并在锚点穿透部位周围造成长期耐久性问题。

• 确定锚点位置和间距

锚点布置必须同时满足结构性能和安全外立面通行作业要求。作为一般指导，在条件允许时，锚点通常至少设置在距屋面边缘 2.1 m（7 ft）的位置，但最终位置始终应遵循工程外立面通行图纸。 布置必须考虑悬吊平台可达范围、回拉几何关系、摆动坠落危险、净坠落距离，以及机械设备或女儿墙等屋面障碍物。正确的间距还可确保悬吊通行设备在维护作业期间不受干扰地运行。 安装开始前，应在图纸或等效现场平面图上记录并标记所有锚点位置，以确认与已批准的外立面通行策略一致。

按基层类型进行安装

永久屋面锚点的安装要求会因支撑系统的结构基层而显著不同。混凝土楼板、结构钢、空心板和组合楼板系统分别需要不同的准备方法、连接细节和结构考虑因素。

• 在混凝土屋面上安装

改造应用通常使用安装到现有楼板结构中的化学锚点或机械膨胀锚点。典型安装尺寸包括混凝土表面以下至少 4-3/4 英寸的埋置深度，以及包括底座组件在内至少 5-3/4 英寸的总埋置深度。 钻孔开始前，安装人员应确认混凝土强度、钢筋布置和楼板整体状况，以免损害结构性能。

• 在结构钢上安装

根据项目通行条件和屋面限制，结构钢安装通常采用焊接或螺栓连接配置。 焊接系统使用适当焊条和 5/16 英寸角焊缝，在现场直接焊接至结构钢梁。这类安装在新建项目中最常见，因为钢结构仍可接近。 螺栓连接系统使用螺纹杆和夹板，将锚点固定在梁翼缘周围，无需现场焊接。当存在动火限制或需要改造安装时，通常优先采用这种方式。 通常支持的梁翼缘尺寸范围为 4 英寸至 7 英寸。

• 在空心板或组合楼板上安装

空心板和组合楼板系统由于内部空腔、混凝土截面较薄且结构深度有限，需要额外的工程协调。 当钻孔穿入空腔时，不应仅依赖化学锚点。此类安装通常需要带上下背板的穿透螺栓系统，或补充结构加固，以安全达到所需荷载能力。 带薄混凝土面层的组合金属楼承板系统还可能需要包覆式搁栅配置、HSS 加固或附加钢框架，具体取决于相关运行荷载。 由于这些基层条件在不同项目中差异很大，安装布置应始终与项目结构工程师协调。

屋面安装、墙装与齐平式锚点安装

永久外立面通行锚点不限于标准屋面安装。根据建筑设计、防水限制和屋面使用要求，墙装或齐平式系统可能是更适合的解决方案。

• 屋面安装式锚点

屋面安装式系统是大多数屋面回拉应用的标准配置。锚点高出屋面表面的标准高度通常为 12 英寸、18 英寸或 24 英寸，具体取决于项目要求。 这类系统支持多种连接方式，包括焊接、预埋、穿透螺栓和机械膨胀锚点安装。屋面安装式锚点最适用于平屋面或低坡屋面，在这些位置锚柱不会妨碍屋面通行或设备。

• 墙装锚点

当屋面穿透不实用，或防水限制使屋面安装受限时，通常采用墙装系统。锚点组件不是直接穿过屋面表面，而是固定到女儿墙或结构墙组件上。 根据结构条件，这类系统可采用预埋锚点、穿透螺栓系统、化学锚点或机械膨胀锚点安装。 所有这些系统通常设计为可承受任意方向 5,000 lb（22.2 kN）的极限荷载，并具有至少 2:1 的结构安全系数。

• 齐平式锚点

齐平式锚点适用于有人使用的屋面空间、高人流区域和对建筑外观敏感的项目，在这些场所应尽量减少外露屋面设备。 由于锚点组件与完成面屋面齐平，齐平式系统有助于减少绊倒危险，同时保持符合要求的外立面通行回拉连接。这类系统常用于公共露台、屋面休闲平台和将屋面美观作为优先事项的项目。 齐平式系统仍可采用所有标准连接方法，最终安装高度根据屋面构造配置和外立面通行要求进行协调。

屋面安装、墙装和齐平式锚点比较



必须准确控制的关键测量和尺寸

在永久屋面锚点安装过程中，准确尺寸至关重要，因为孔距、埋置深度或锚点突出高度的微小偏差都可能影响结构性能和防水完整性。

• 底板尺寸和锚栓孔位

屋面安装式系统通常采用 10 英寸或 11 英寸方形底板，墙装式型号则可能根据所选配置采用 11 英寸 x 5 英寸顶板。 孔位必须准确，并始终与制造商安装模板完全一致。

• 管支撑直径和高度选择

所有 FAS 屋面安装式回拉系统均采用直径 4 英寸的镀锌钢管支撑件，用于将连接点抬高到完成面屋面之上。 标准支撑高度包括 12 英寸、18 英寸和 24 英寸。最终高度取决于保温层深度、膜层厚度和屋面构造厚度。在大多数安装中，完成面屋面以上至少保留 8 英寸净空，可在外立面通行作业期间为 U 形杆提供足够的操作空间。

• 埋置和突出尺寸

包括埋置部分在内的典型总安装高度，12 英寸型号约为 14-5/8 英寸，18 英寸型号约为 20-5/8 英寸，24 英寸型号约为 26-5/8 英寸。 最小埋置尺寸通常包括混凝土表面以下 4-3/4 英寸，以及包括底座组件在内 5-3/4 英寸。标准底板厚度通常为 3/4 英寸。 安装前，应始终根据项目结构图纸和工程计算复核最终尺寸。

标准屋面锚点尺寸参考



新建与改造项目的安装

永久屋面锚点在新建项目和现有建筑改造工程中的安装方式差异很大。施工阶段会影响可采用的连接方式、系统与结构的整合方法，以及项目相关方之间所需的协调程度。

• 在新建施工期间规划锚点

新建项目提供最广泛的安装选择，因为施工过程中结构楼板和钢框架仍可接近。 FAS TRE 和 TRD 系列等预埋现浇系统通常是优选方案，因为它们提供目前最牢固、最永久的连接方式之一。混凝土浇筑开始前，应与结构工程师协调锚点位置，使钢筋布置和屋面平面能够正确容纳外立面通行系统。 在施工期间安装锚点通常是最经济的方式，因为结构工程、防水协调和屋面规划已在同步进行。

• 在现有建筑上改造锚点

改造安装必须适应现有屋面构造、已完成结构和在用建筑条件。由于无法再采用现浇安装，改造项目通常使用化学锚点、机械膨胀锚点、穿透螺栓系统，或针对结构钢建筑的焊接配置。 改造工作的主要挑战是确认现有结构能够以要求的 2:1 结构安全系数安全支撑锚点额定荷载。这通常需要进行结构评估、钢筋复核和现有屋面构造评估。

防水系统、屋面保修、在用建筑物流和施工阶段安排通常还需要额外协调。 Facade Access Solutions 为全球商业、公共机构、住宅和高层建筑提供工程、制造和改造安装支持。

安装后检查和文件

永久屋面锚点的安装并不会在五金件固定到结构后结束。每项安装都应进行正式验证并编制文件，以建立未来检查、维护和运行使用的基准记录。

• 目视和功能检查

安装完成后，每套锚点组件都应在批准投入使用前接受目视检查、荷载测试和功能检查。 安装人员应确认锚柱保持垂直、底板与基层贴合、紧固件完全啮合，并在适用位置完成焊缝。还应仔细检查泛水和防水处理，确保所有穿透部位完全密封。

化学锚固系统应在固化后进行拉拔测试，以验证粘结完整性，然后才能投入使用。 任何未通过检查、扭矩验证或拉拔测试的锚点，都应在获得运行批准前完成修复并重新测试。

• 检查频率和重新认证

永久屋面锚点应至少每年由胜任人员检查一次；如果当地法规、制造商指导、环境暴露或运行使用要求更高频率，则应增加检查次数。根据司法管辖区、系统类型和建筑业主安全计划，还可能需要按规定周期进行更详细的工程重新认证。

• 文件要求

最终安装文件包通常包括工程锚点图纸、扭矩记录、拉拔测试结果、安装照片、检查报告和维护建议。这些记录通常在最终认证前由合格工程师审查。 交付给建筑业主的完整移交文件还应包括经工程师盖章的图纸和用于未来检查跟踪的维护日志。

通过正确安装锚点建立长期外立面通行安全

正确安装永久屋面锚点是任何外立面通行系统长期安全和性能的基础。每项测量、紧固件、焊缝、埋置深度和连接方式都会直接影响结构性能、防水完整性和运行安全。 无论项目涉及新建还是改造安装，锚点系统都必须围绕建筑结构、屋面构造和外立面通行运行要求进行协调。

Facade Access Solutions 是 Alimak Group 的一部分，为全球商业、公共机构、住宅和高层建筑项目的永久屋面锚点系统提供工程、制造和安装支持。通过 Manntech、CoxGomyl 和 Tractel 等全球品牌，FAS 支持屋面安全规划、外立面通行整合和长期维护要求。 请联系 Facade Access Solutions，讨论您的永久屋面锚点安装要求和外立面通行项目需求。 如需了解更广泛的屋面防坠落要求，请参阅我们的《限位防坠要求、安全与法规指南》。
