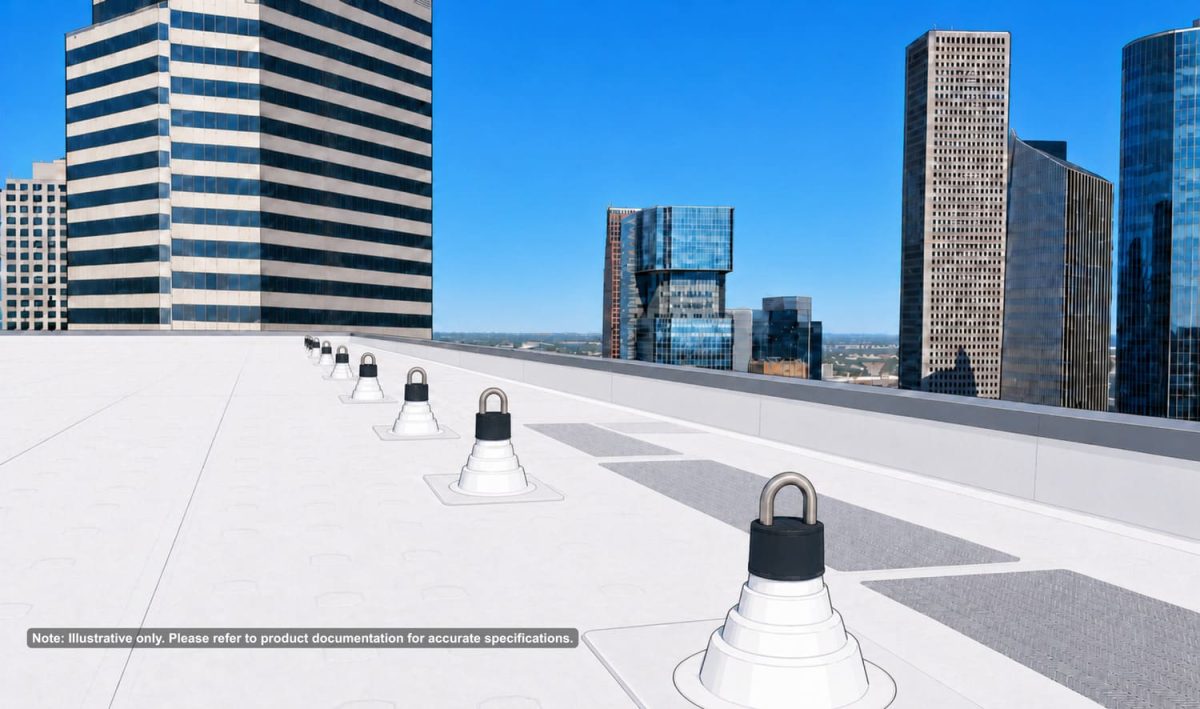

Jangkar atap permanen merupakan salah satu komponen terpenting dalam setiap sistem akses fasad. Jangkar ini berfungsi sebagai titik sambungan struktural tetap yang mengamankan platform tergantung, kursi bosun, outrigger, sistem lifeline horizontal, dan peralatan perlindungan jatuh pribadi ke bangunan selama operasi pemeliharaan fasad dan akses atap. Tanpa jangkar yang dipasang dengan benar, sistem akses tergantung tidak dapat beroperasi dengan aman atau andal. Panduan ini berfokus pada proses praktis pemasangan jangkar atap permanen, termasuk pengukuran, persiapan substrat, metode pemasangan, persyaratan pengencangan, dan prosedur verifikasi setelah pemasangan. Prinsip pemasangan yang dibahas di sini mencerminkan praktik terbaik industri yang umum digunakan pada proyek komersial, residensial, institusional, dan gedung tinggi di seluruh Amerika Utara, Eropa, Timur Tengah, dan Asia-Pasifik.
Alih-alih hanya berfokus pada persyaratan kepatuhan, artikel ini secara khusus membahas proses pemasangan fisik dan pertimbangan teknis yang diperlukan untuk mendukung operasi akses fasad yang aman dan berjangka panjang. Persyaratan pemasangan harus selalu dikoordinasikan dengan standar regional yang berlaku, termasuk peraturan OSHA di Amerika Serikat, persyaratan EN 1808 dan BS 6037 di Eropa dan Inggris, standar CAN/CSA di Kanada, serta persyaratan AS/NZS di Australia dan Selandia Baru.
| Jenis Proyek | Pilihan Jangkar yang Paling Sesuai | Pertimbangan Utama |
|---|---|---|
| Konstruksi baru | Jangkar tanam, las, dan cor di tempat | Koordinasi struktural lebih mudah sebelum pekerjaan atap dan beton selesai |
| Retrofit | Jangkar adhesif, ekspansi mekanis, baut tembus, atau baut pasang | Memerlukan verifikasi struktural, investigasi atap, dan koordinasi kedap air |
| Retrofit bangunan berpenghuni | Sistem rata permukaan, dipasang di dinding, atau berdampak rendah | Harus mempertimbangkan akses, penataan area kerja, garansi atap, dan operasi bangunan |
Sebelum pemasangan dimulai, penting untuk memahami komponen utama yang membentuk rakitan jangkar atap permanen dan cara komponen tersebut bekerja bersama untuk menyalurkan beban operasional secara aman ke struktur bangunan. Sistem standar biasanya mencakup titik sambungan U-bar baja tahan karat Tipe 304 berdiameter 3/4 inci, penyangga pipa baja galvanis berdiameter 4 inci, pelat dasar struktural, dan perangkat keras pengencang tahan korosi yang dirancang untuk paparan jangka panjang di atap. Ketinggian penyangga standar umumnya mencakup konfigurasi 12 inci, 18 inci, dan 24 inci, tergantung pada ketebalan rakitan atap dan kedalaman insulasi. Sistem yang dipasang di atap biasanya menggunakan pelat dasar persegi 10 inci atau 11 inci dengan rakitan pengencang batang berulir yang disesuaikan dengan substrat struktural dan model jangkar. Jangkar atap permanen umumnya memiliki kapasitas beban 5.000 lb (22,2 kN) ke segala arah dengan faktor keselamatan struktural minimum 2:1. Flashing dan kedap air yang tepat juga penting untuk menjaga integritas membran dan kinerja atap jangka panjang.
| Jenis Jangkar | Penggunaan Umum | Catatan Pemasangan |
|---|---|---|
| Jangkar penetrasi yang dipasang di atap | Aplikasi tieback atap standar | Memerlukan flashing dan kedap air di sekitar penetrasi atap |
| Jangkar rata permukaan | Teras atap, dek fasilitas, dan area dengan lalu lintas tinggi | Membantu mengurangi bahaya tersandung dan dampak visual |
| Jangkar yang dipasang di dinding | Parapet atau dinding struktural | Berguna ketika penetrasi atap dibatasi |
| Jangkar baut tembus | Proyek retrofit dengan akses dari bagian bawah | Menggunakan pelat penahan atau pelat penjepit di bawah struktur |
Jangkar atap permanen dapat disambungkan ke struktur bangunan menggunakan beberapa metode pemasangan yang berbeda, tergantung pada jenis substrat, tahap konstruksi, dan kondisi struktural. Pemilihan konfigurasi pemasangan yang tepat sangat penting karena metode sambungan secara langsung memengaruhi penyaluran beban, kelayakan pemasangan, dan kinerja sistem jangka panjang.
Jangkar las umumnya digunakan pada bangunan rangka baja, ketika pelat dasar dapat dilas di lapangan langsung ke balok baja struktural atau elemen penyangga. Metode pemasangan ini paling umum pada konstruksi baru karena baja struktural masih terbuka dan dapat diakses sebelum material atap dipasang. Pemasangan las yang benar memerlukan prosedur pengelasan yang memenuhi syarat, elektroda yang sesuai, dan persiapan permukaan yang tepat untuk memastikan las terintegrasi sepenuhnya ke dalam struktur pendukung. Karena sambungan menjadi bagian dari struktur bangunan itu sendiri, sistem las menyediakan solusi jangka panjang yang tahan lama untuk operasi akses tergantung. Jangkar seri TRS Facade Access Solutions dirancang khusus untuk aplikasi las.
Jangkar tanam atau cor di tempat dipasang langsung ke dalam beton basah sebelum pelat mengeras. Dalam konfigurasi ini, rakitan jangkar terintegrasi sepenuhnya ke dalam pelat struktural selama pengecoran beton, sehingga menghasilkan salah satu metode sambungan terkuat dan paling permanen yang tersedia. Sistem ini umumnya digunakan pada menara tinggi, bangunan komersial, zona penyangga BMU, dan sistem tieback atap permanen yang memerlukan integrasi struktural jangka panjang. Karena sistem cor di tempat harus dikoordinasikan sebelum pengecoran beton dimulai, penggunaannya umumnya terbatas pada proyek konstruksi baru.
Jangkar baut tembus mengamankan sistem melalui substrat struktural dengan menggunakan pelat dasar di atas struktur dan pelat penahan atau penjepit di bawahnya. Pendekatan ini dapat digunakan pada sistem beton maupun baja struktural dan umumnya diterapkan pada proyek retrofit ketika pemasangan tanam tidak lagi memungkinkan. Karena sambungan menjepit elemen struktural itu sendiri, sistem baut tembus memberikan solusi retrofit yang andal bagi bangunan yang sudah ada ketika akses ke bagian bawah tersedia. Pemasangan yang tepat memerlukan penyelarasan lubang yang akurat, verifikasi ketebalan struktur, dan pemasangan rakitan pelat penahan di bawah struktur yang terkoordinasi.
Jangkar ekspansi mekanis dan sistem jangkar adhesif merupakan metode pemasangan retrofit yang paling umum digunakan pada struktur beton yang sudah ada. Jangkar ekspansi mekanis mengandalkan perangkat ekspansi yang dipasang ke dalam lubang beton yang dibor, sedangkan jangkar adhesif menggunakan batang berulir yang diikat secara kimia dengan senyawa adhesif injeksi. Sistem jangkar adhesif umumnya dipilih ketika pelat yang ada tidak dapat dipasangi jangkar cor di tempat, penetrasi atap harus diminimalkan, atau akses dari bagian bawah tidak tersedia. Sistem ini banyak digunakan pada bangunan komersial berpenghuni dan gedung tinggi ketika infrastruktur akses fasad retrofit harus ditambahkan tanpa gangguan struktural besar. Semua jangkar adhesif harus menjalani uji tarik setelah pemasangan untuk memverifikasi integritas ikatan sebelum digunakan.
Pemasangan jangkar atap permanen yang berhasil dimulai dengan persiapan yang tepat dan peralatan yang benar. Sebelum pekerjaan pengeboran, pengelasan, atau pengencangan dimulai, pemasang harus memastikan bahwa semua alat, perangkat keras, dan peralatan keselamatan yang diperlukan tersedia di lokasi. Alat pemasangan yang umum meliputi kunci torsi terkalibrasi, bor/driver dengan mata bor batu atau baja, bor palu untuk substrat beton, waterpass, pita ukur, tali kapur, soket tahan benturan, dan sistem ekstraksi debu untuk operasi pengeboran. Pemasang juga harus menggunakan alat pelindung diri yang sesuai bersama sistem tie-off sementara selama bekerja di atap.
Material yang diperlukan akan berbeda sesuai metode sambungan dan model jangkar yang dipilih untuk proyek. Material pemasangan standar umumnya mencakup rakitan jangkar atap, batang berulir, mur, ring, kit flashing, sealant yang kompatibel, pelat penahan untuk pemasangan baut tembus, dan kartrid adhesif untuk sistem retrofit. Semua perangkat keras harus tahan korosi dan memiliki kapasitas yang sesuai untuk lingkungan proyek. Semua pengencang, batang berulir, dan perangkat keras harus sama persis dengan dokumentasi teknis produsen. Penggantian kelas perangkat keras, dimensi, atau jenis material tanpa persetujuan rekayasa dapat memengaruhi kapasitas beban, ketahanan korosi, dan kinerja sistem jangka panjang.
Setiap pemasangan jangkar atap permanen harus dimulai dengan penilaian lokasi yang terperinci. Proses ini memastikan bahwa substrat dan lokasi pemasangan yang dipilih dapat menopang kapasitas beban jangkar secara aman dalam jangka panjang sekaligus memenuhi persyaratan operasional sistem akses fasad. Insinyur struktur yang berkualifikasi atau orang yang kompeten harus memverifikasi bahwa substrat mampu menahan beban yang diterapkan dengan faktor keselamatan struktural 4:1 yang diwajibkan sebelum pemasangan dimulai.
Langkah pertama adalah mengidentifikasi substrat struktural yang menopang sistem jangkar. Substrat atap yang umum meliputi pelat beton bertulang, pelat hollow core, balok baja struktural, dan sistem dek komposit. Setiap jenis substrat memerlukan metode sambungan, strategi penanaman, dan pertimbangan struktural yang berbeda. Penilaian harus memastikan ketebalan struktur, kapasitas penahan beban, tata letak tulangan, dan kondisi keseluruhan struktur pendukung. Pada saat yang sama, pemasang harus mengevaluasi rakitan atap itu sendiri, termasuk ketebalan insulasi, lapisan kedap air, jenis membran, dan metode pemasangan atap. Jika bukaan uji dibuat pada membran, pemasang juga harus memeriksa kelembapan yang terperangkap di bawah sistem atap. Masuknya kelembapan dapat mengganggu integritas kedap air dan menimbulkan masalah ketahanan jangka panjang di sekitar penetrasi jangkar.
Penempatan jangkar harus mendukung kinerja struktural dan operasi akses fasad yang aman. Sebagai pedoman umum, jangkar biasanya ditempatkan setidaknya 2,1 m (7 ft) dari tepi atap jika memungkinkan, meskipun penempatan akhir harus selalu mengikuti gambar akses fasad hasil rekayasa. Tata letak harus mempertimbangkan jangkauan platform tergantung, geometri tieback, bahaya swing-fall, jarak bebas jatuh, dan hambatan atap seperti peralatan mekanis atau dinding parapet. Jarak yang tepat juga memastikan peralatan akses tergantung dapat beroperasi tanpa gangguan selama pekerjaan pemeliharaan. Sebelum pemasangan dimulai, semua lokasi jangkar harus didokumentasikan dan ditandai pada gambar atau rencana lokasi yang setara untuk memastikan kesesuaiannya dengan strategi akses fasad yang telah disetujui.
Persyaratan pemasangan jangkar atap permanen sangat berbeda sesuai substrat struktural yang menopang sistem. Pelat beton, baja struktural, bagian hollow core, dan sistem dek komposit masing-masing memerlukan metode persiapan, detail sambungan, dan pertimbangan struktural yang berbeda.
Aplikasi retrofit lebih sering menggunakan jangkar adhesif atau jangkar ekspansi mekanis yang dipasang ke dalam struktur pelat yang sudah ada. Dimensi pemasangan umum mencakup kedalaman tanam minimum 4-3/4 inci di bawah permukaan beton dan kedalaman tanam minimum 5-3/4 inci termasuk rakitan dasar. Sebelum pengeboran dimulai, pemasang harus memastikan kekuatan beton, tata letak tulangan, dan kondisi keseluruhan pelat agar kinerja struktural tidak terganggu.
Pemasangan pada baja struktural umumnya menggunakan konfigurasi las atau baut, tergantung pada kondisi akses proyek dan keterbatasan atap. Sistem las dilas di lapangan langsung ke balok baja struktural dengan menggunakan elektroda yang sesuai dan las fillet 5/16 inci. Pemasangan ini paling umum dilakukan selama konstruksi baru ketika struktur baja masih dapat diakses. Sistem baut menggunakan batang berulir dan pelat penjepit untuk mengamankan jangkar di sekitar flange balok tanpa pengelasan di lapangan. Pendekatan ini sering dipilih ketika terdapat pembatasan pekerjaan panas atau ketika pemasangan retrofit diperlukan. Dimensi flange balok yang umumnya didukung berkisar antara 4 inci hingga 7 inci.
Pelat hollow core dan sistem dek komposit memerlukan koordinasi rekayasa tambahan karena adanya rongga internal, bagian beton yang lebih tipis, dan kedalaman struktur yang terbatas. Jangkar adhesif saja tidak boleh diandalkan jika lubang bor berpotongan dengan ruang rongga. Sebagai gantinya, pemasangan ini umumnya memerlukan sistem baut tembus dengan pelat penahan atas dan bawah atau penguatan struktural tambahan untuk mencapai kapasitas beban yang dipersyaratkan secara aman. Sistem dek logam komposit dengan pelat topping beton tipis juga dapat memerlukan konfigurasi balok yang dibungkus, penguatan HSS, atau rangka baja tambahan sesuai beban operasional yang terlibat. Karena kondisi substrat ini sangat berbeda antarproyek, tata letak pemasangan harus selalu dikoordinasikan dengan insinyur struktur proyek.
Jangkar akses fasad permanen tidak terbatas pada pemasangan standar di atap. Sesuai desain bangunan, keterbatasan kedap air, dan persyaratan penggunaan atap, sistem yang dipasang di dinding atau rata permukaan dapat menjadi solusi yang lebih sesuai.
Sistem yang dipasang di atap merupakan konfigurasi standar untuk sebagian besar aplikasi tieback atap. Ketinggian standar jangkar di atas permukaan atap biasanya tersedia dalam konfigurasi 12 inci, 18 inci, atau 24 inci, sesuai kebutuhan proyek. Sistem ini mendukung berbagai metode sambungan, termasuk pemasangan las, tanam, baut tembus, dan jangkar ekspansi mekanis. Jangkar yang dipasang di atap paling sesuai untuk atap datar atau berkemiringan rendah ketika tiang jangkar tidak mengganggu sirkulasi atau peralatan di atap.
Sistem yang dipasang di dinding umumnya digunakan ketika penetrasi atap tidak praktis atau ketika keterbatasan kedap air membatasi pemasangan di atap. Alih-alih dipasang langsung menembus permukaan atap, rakitan jangkar dipasang pada dinding parapet atau rakitan dinding struktural. Sistem ini dapat dipasang menggunakan jangkar tanam, sistem baut tembus, jangkar adhesif, atau jangkar ekspansi mekanis sesuai kondisi struktural yang ada. Semua sistem tersebut umumnya memiliki kapasitas beban ultimit 5.000 lb (22,2 kN) ke segala arah dengan faktor keselamatan struktural minimum 2:1.
Jangkar rata permukaan dirancang untuk ruang atap berpenghuni, area dengan lalu lintas tinggi, dan proyek yang sensitif secara arsitektural ketika peralatan atap yang terekspos harus diminimalkan. Karena rakitan jangkar berada sejajar dengan permukaan atap akhir, sistem rata permukaan membantu mengurangi bahaya tersandung sambil mempertahankan sambungan tieback akses fasad yang patuh. Sistem ini umumnya ditentukan untuk teras dengan akses publik, dek fasilitas di atap, dan proyek yang memprioritaskan estetika atap. Semua metode sambungan standar tetap tersedia untuk sistem rata permukaan, dengan tinggi pemasangan akhir yang dikoordinasikan sesuai konfigurasi rakitan atap dan persyaratan akses fasad.
| Fitur | Dipasang di Atap | Dipasang di Dinding | Rata Permukaan |
|---|---|---|---|
| Tinggi Standar | 12″, 18″, atau 24″ | Konfigurasi dipasang pada permukaan | Sejajar dengan tingkat atap akhir |
| Ideal Untuk | Aplikasi tieback atap umum | Proyek ketika penetrasi atap atau keterbatasan kedap air membatasi pemasangan di atap | Atap dengan lalu lintas tinggi dan area sensitif secara arsitektural |
| Metode Sambungan | Las, tanam, baut tembus, jangkar ekspansi mekanis | Tanam, baut tembus, adhesif, jangkar ekspansi mekanis | Las, tanam, baut tembus, jangkar ekspansi mekanis |
| Kapasitas Beban | Beban ultimit 5.000 lb (22,2 kN) ke segala arah | Beban ultimit 5.000 lb (22,2 kN) ke segala arah | Beban ultimit 5.000 lb (22,2 kN) ke segala arah |
| Contoh Model FAS | TRD1200S, TRS1800S, TRT1200S, TRE1200S | TWE1000S, TWT1000S, TWM1000S, TWC1000S | Seri jangkar tieback rata permukaan |
Dimensi yang akurat sangat penting selama pemasangan jangkar atap permanen karena penyimpangan kecil pada jarak lubang, kedalaman tanam, atau tinggi proyeksi jangkar dapat memengaruhi kinerja struktural dan integritas kedap air.
Sistem yang dipasang di atap umumnya menggunakan pelat dasar persegi 10 inci atau 11 inci, sedangkan varian yang dipasang di dinding dapat menggunakan pelat atas berukuran 11 inci x 5 inci sesuai konfigurasi yang dipilih. Penempatan lubang yang akurat sangat penting dan harus selalu sama persis dengan templat pemasangan produsen.
Semua sistem tieback FAS yang dipasang di atap menggunakan penyangga pipa baja galvanis berdiameter 4 inci yang dirancang untuk menaikkan titik sambungan di atas permukaan atap akhir. Tinggi penyangga standar mencakup konfigurasi 12 inci, 18 inci, dan 24 inci. Pemilihan tinggi akhir bergantung pada kedalaman insulasi, ketebalan membran, dan ketebalan rakitan atap. Dalam sebagian besar pemasangan, jarak bebas minimum 8 inci di atas permukaan atap akhir memberikan akses yang memadai ke U-bar selama operasi akses fasad.
Tinggi keseluruhan setelah pemasangan, termasuk bagian tanam, umumnya sekitar 14-5/8 inci untuk model 12 inci, 20-5/8 inci untuk model 18 inci, dan 26-5/8 inci untuk model 24 inci. Dimensi tanam minimum umumnya mencakup 4-3/4 inci di bawah permukaan beton dan 5-3/4 inci termasuk rakitan dasar. Ketebalan pelat dasar standar biasanya 3/4 inci. Dimensi akhir harus selalu ditinjau terhadap gambar struktur proyek dan perhitungan rekayasa sebelum pemasangan dilanjutkan.
| Komponen | Spesifikasi |
|---|---|
| Diameter U-Bar | Baja tahan karat Tipe 304 3/4″ |
| Diameter Penyangga Pipa | Baja galvanis 4″ |
| Ukuran Pelat Dasar (Dipasang di Atap) | Persegi 10″ atau 11″ |
| Tinggi Standar yang Tersedia | 12″, 18″, 24″ |
| Tinggi Keseluruhan (Termasuk Bagian Tanam) | 14-5/8″, 20-5/8″, atau 26-5/8″ |
| Kedalaman Tanam Minimum di Bawah Beton | 4-3/4″ (minimum 5-3/4″ termasuk dasar) |
| Ketebalan Pelat | 3/4″ |
| Baut Jangkar U | Batang berulir UNC SS304 3/4″ dengan mur ganda |
| Kapasitas Beban | Beban ultimit 5.000 lb (22,2 kN) ke segala arah |
| Faktor Keselamatan Struktural | Minimum 2:1 |
Pemasangan jangkar atap permanen sangat berbeda antara proyek konstruksi baru dan pekerjaan retrofit pada bangunan yang sudah ada. Tahap konstruksi memengaruhi metode sambungan yang dapat digunakan, cara sistem terintegrasi dengan struktur, dan tingkat koordinasi yang diperlukan di antara para pemangku kepentingan proyek.
Konstruksi baru menawarkan pilihan pemasangan paling luas karena pelat struktural dan rangka baja masih dapat diakses selama proses pembangunan. Sistem tanam cor di tempat seperti seri FAS TRE dan TRD umumnya dipilih karena menyediakan salah satu metode sambungan terkuat dan paling permanen yang tersedia. Lokasi jangkar harus dikoordinasikan dengan insinyur struktur sebelum pengecoran beton dimulai agar penempatan tulangan dan tata letak atap dapat mengakomodasi sistem akses fasad dengan benar. Pemasangan jangkar selama konstruksi umumnya merupakan pendekatan paling hemat biaya karena pekerjaan struktur, koordinasi kedap air, dan perencanaan atap telah berlangsung.
Pemasangan retrofit harus bekerja dalam keterbatasan rakitan atap yang ada, struktur yang telah selesai, dan kondisi bangunan berpenghuni. Karena pemasangan cor di tempat tidak lagi memungkinkan, proyek retrofit umumnya menggunakan jangkar adhesif, jangkar ekspansi mekanis, sistem baut tembus, atau konfigurasi las untuk bangunan baja struktural. Tantangan utama pekerjaan retrofit adalah memastikan bahwa struktur yang ada dapat menopang kapasitas beban jangkar secara aman dengan faktor keselamatan struktural 2:1 yang diwajibkan. Hal ini biasanya memerlukan penilaian struktural, peninjauan tulangan, dan evaluasi rakitan atap yang ada.
Koordinasi tambahan sering diperlukan untuk sistem kedap air, garansi atap, logistik bangunan berpenghuni, dan penataan tahapan konstruksi. Facade Access Solutions menyediakan dukungan rekayasa, manufaktur, dan pemasangan retrofit untuk bangunan komersial, institusional, residensial, dan gedung tinggi di seluruh dunia.
Pemasangan jangkar atap permanen tidak berakhir setelah perangkat keras dikencangkan pada struktur. Setiap pemasangan harus diikuti proses verifikasi dan dokumentasi formal untuk menetapkan catatan dasar bagi inspeksi, pemeliharaan, dan penggunaan operasional di masa mendatang.
Setelah pemasangan selesai, setiap rakitan jangkar harus menjalani inspeksi visual, uji beban, dan inspeksi fungsional sebelum disetujui untuk digunakan. Pemasang harus memastikan tiang jangkar tetap tegak, pelat dasar menempel rata pada substrat, pengencang terpasang sepenuhnya, dan pengelasan selesai jika berlaku. Flashing dan kedap air juga harus diperiksa dengan cermat untuk memastikan semua penetrasi tetap tertutup sepenuhnya.
Sistem jangkar adhesif harus menjalani uji tarik setelah mengeras untuk memverifikasi integritas ikatan sebelum sistem mulai digunakan. Setiap jangkar yang tidak lulus inspeksi, verifikasi torsi, atau uji tarik harus diperbaiki dan diuji kembali sebelum mendapat persetujuan operasional.
Jangkar atap permanen harus diperiksa sekurang-kurangnya setiap tahun oleh orang yang kompeten, atau lebih sering jika diwajibkan oleh peraturan setempat, panduan produsen, paparan lingkungan, atau penggunaan operasional. Sertifikasi ulang rekayasa yang lebih terperinci juga mungkin diperlukan pada interval tertentu sesuai yurisdiksi, jenis sistem, dan program keselamatan pemilik bangunan.
Paket dokumentasi akhir pemasangan umumnya mencakup gambar jangkar hasil rekayasa, catatan torsi, hasil uji tarik, foto pemasangan, laporan inspeksi, dan rekomendasi pemeliharaan. Catatan ini biasanya ditinjau oleh insinyur yang berkualifikasi sebelum sertifikasi akhir. Paket serah terima lengkap yang diberikan kepada pemilik bangunan juga harus mencakup gambar yang disahkan insinyur dan buku catatan pemeliharaan untuk pelacakan inspeksi di masa mendatang.
Pemasangan jangkar atap permanen yang benar merupakan dasar keselamatan dan kinerja jangka panjang setiap sistem akses fasad. Setiap pengukuran, pengencang, las, kedalaman tanam, dan metode sambungan secara langsung memengaruhi kinerja struktural, integritas kedap air, dan keselamatan operasional. Baik proyek tersebut melibatkan konstruksi baru maupun pemasangan retrofit, sistem jangkar harus dikoordinasikan dengan struktur bangunan, rakitan atap, dan persyaratan operasional akses fasad.
