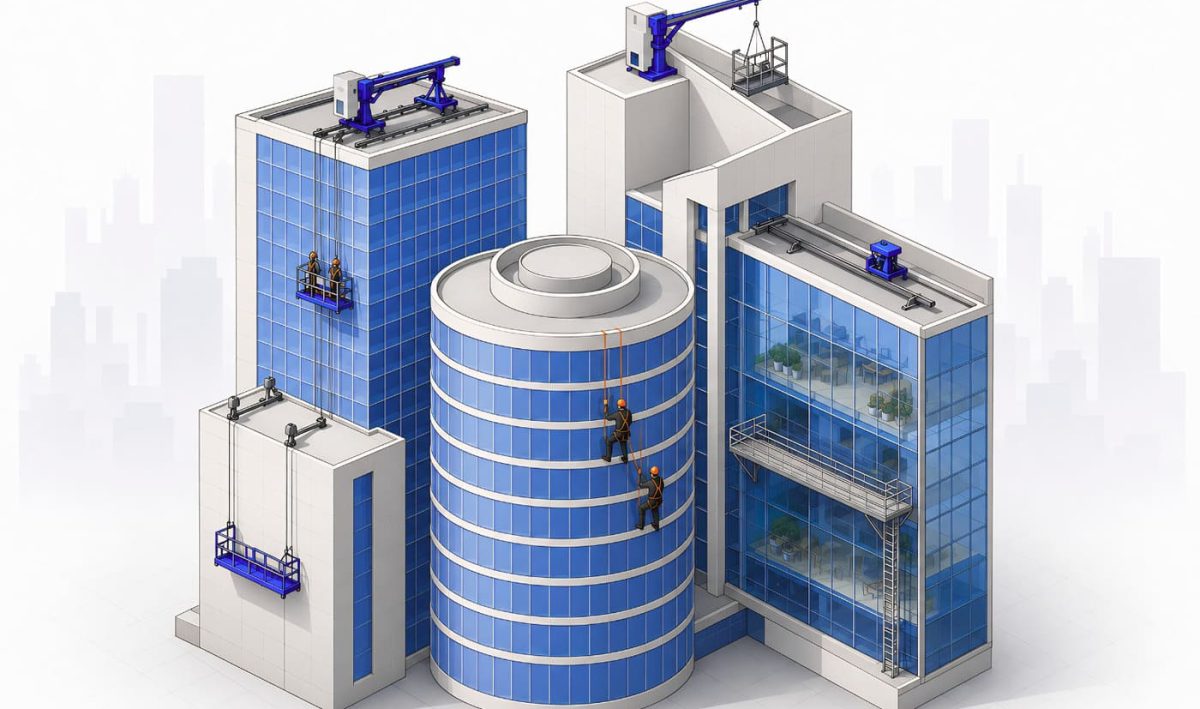

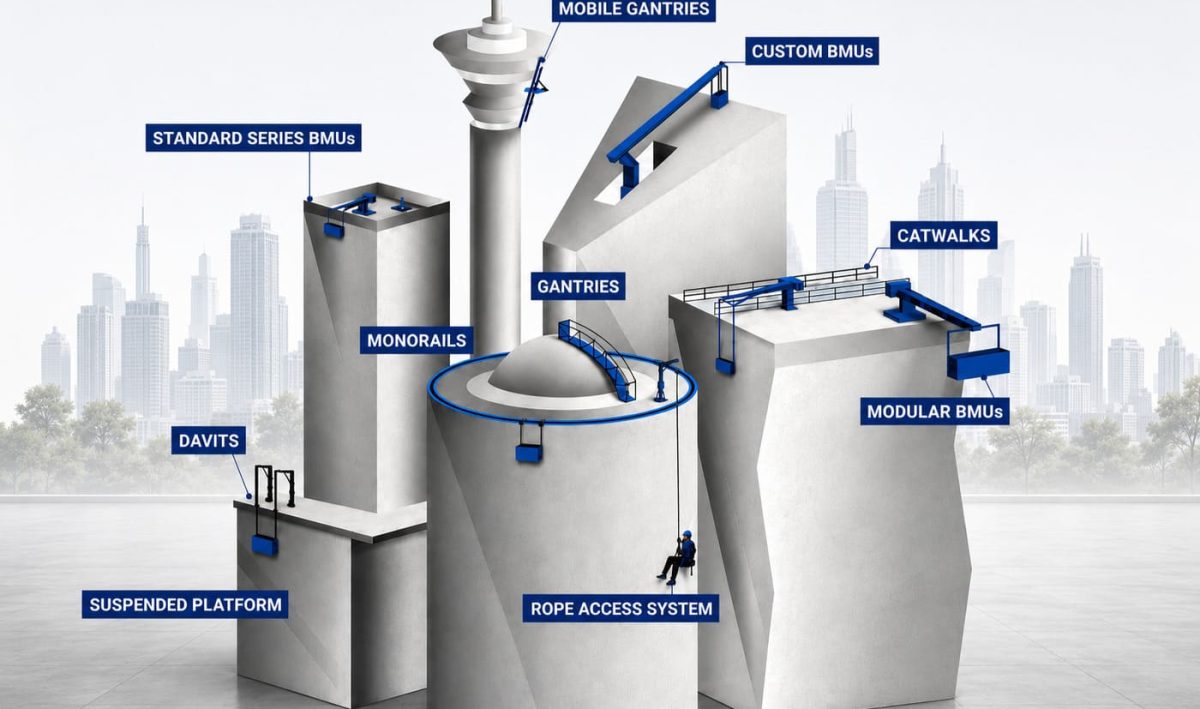

Fassadenzugangssysteme lassen sich in mehrere große Kategorien einteilen, die jeweils für unterschiedliche Gebäudehöhen, Fassadengeometrien und Wartungsanforderungen geeignet sind. Bei mittelhohen und hohen Gebäuden sind diese Systeme unverzichtbar, um eine sichere und effiziente Fassadenreinigung, -inspektion und -reparatur zu gewährleisten.
Von fest installierten Gebäudeinstandhaltungseinheiten (BMUs) über Davit-Systeme, Monorails, Hängebühnen und Seilzugangstechniken bis hin zu Stützsystemen – jede Lösung spielt eine eigene Rolle bei der Fassadenreinigung und der langfristigen Instandhaltungsplanung. Das richtige System hängt von der baulichen Gestaltung, der Zugangsfrequenz und den betrieblichen Anforderungen ab. Dieser Artikel behandelt alle wichtigen Kategorien und skizziert die baulichen, rechtlichen und konstruktiven Faktoren, die die Auswahl beeinflussen.
Fassadenzugangssysteme wirken sich direkt auf die Arbeitssicherheit, die Einhaltung gesetzlicher Vorschriften und die langfristigen Instandhaltungskosten aus. Wird in der Planungsphase kein geeignetes System integriert, führt dies häufig zu Verstößen gegen Vorschriften, unsicheren Behelfslösungen oder teuren Nachrüstungen im späteren Lebenszyklus des Gebäudes.
In vielen Regionen sind Gebäude ab einer bestimmten Höhe gesetzlich verpflichtet, über permanente Fassadenzugangssysteme zu verfügen. Diese Systeme reduzieren das Risiko erheblich, indem sie technische Sicherheitsmechanismen wie Doppelseil-Aufhängung, Stabilisierung und kontrollierten Betrieb integrieren. Sie gewährleisten zudem eine lückenlose Abdeckung bei der Außenfassadenreinigung und verhindern so Wartungslücken, die zu langfristiger Substanzminderung oder Gewährleistungsproblemen führen können.
Fassadenzugangssysteme lassen sich in zwei Hauptkategorien einteilen: permanente und temporäre. Permanente Systeme, darunter BMUs, Monorails, Davit-Basis-Netzwerke und Rückhaltanker, sind in das Gebäude integriert und ganzjährig verfügbar. Sie erfordern regelmäßige Inspektionen und Zertifizierungen anstelle wiederholter Genehmigungen für den Aufbau, was sie auf lange Sicht effizienter macht.
Temporäre Systeme, wie mobile Hubarbeitsbühnen, Gerüste, Ausleger und seilbasierte Aufbauten, werden pro Auftrag installiert und müssen vor jedem Einsatz neu zertifiziert werden. Sie sind zwar für kurzfristige Aufgaben nützlich, aber weniger effizient für Gebäude, die eine regelmäßige gewerbliche Fassadenreinigung oder -inspektion erfordern.
Für die meisten mittelhohen und hohen Gebäude bieten permanente Systeme eine bessere Einhaltung der Vorschriften, mehr Sicherheit und niedrigere Lebenszykluskosten.
Ein fest installiertes Fassadenzugangssystem wird aufgrund mehrerer wichtiger Faktoren notwendig. Die Gebäudehöhe ist der wichtigste Faktor.
Die Komplexität der Fassade ist ein weiterer entscheidender Aspekt. Gebäude mit geschwungenen, zurückgesetzten oder auskragenden Konstruktionen erfordern in der Regel technisch ausgefeilte Zugangslösungen, die mit temporären Systemen nicht sicher realisiert werden können. Auch die Häufigkeit der Wartungsarbeiten spielt eine Rolle, da Gebäude, die regelmäßig gereinigt oder inspiziert werden müssen, von Systemen profitieren, die jederzeit einsatzbereit sind. Darüber hinaus verlangen viele Fassadenbauer ein fest installiertes Zugangssystem, bevor sie Garantien gewähren, was eine frühzeitige Integration unerlässlich macht.

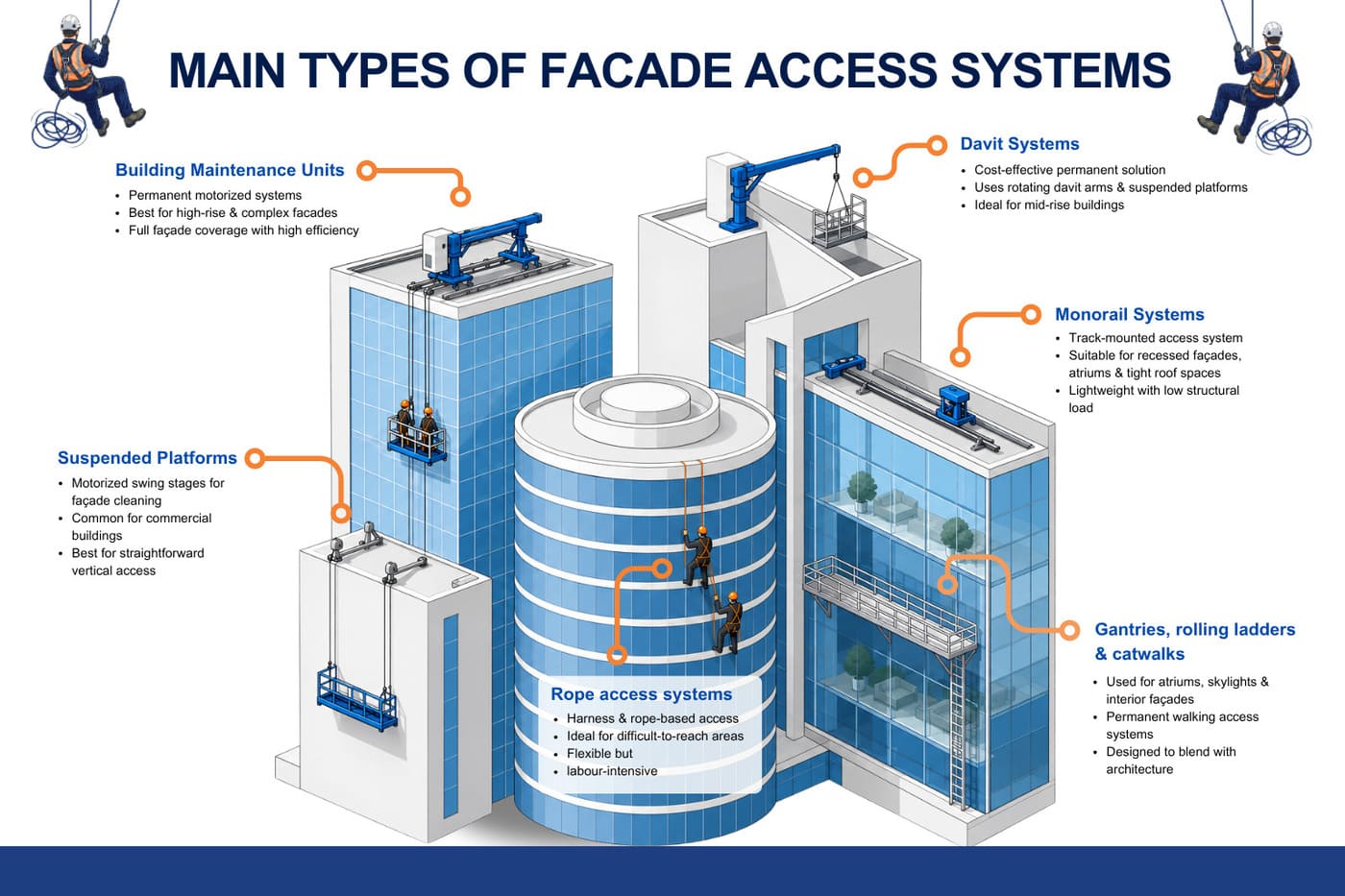

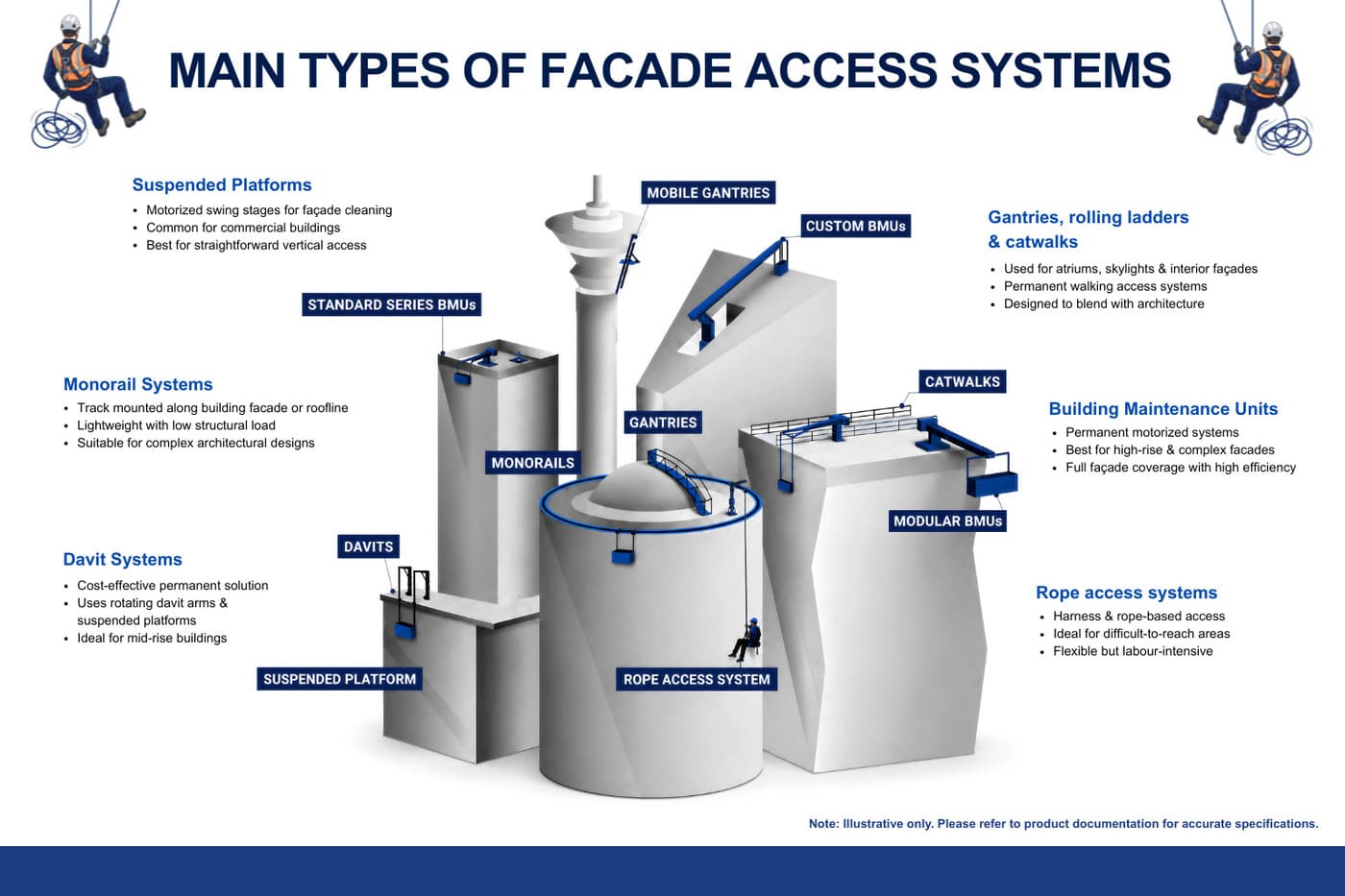

Fassadenzugangssysteme reichen von großen, fest installierten motorisierten Einheiten bis hin zu leichten schienengeführten Systemen, Davit-, Monorail- und seilgeführten Lösungen. Diese Systeme decken ein breites Anwendungsspektrum ab, von routinemäßigen Fassadenreinigungsarbeiten bis hin zu komplexen Inspektions- und Reparaturarbeiten. Jedes System verfügt über spezifische Funktionen, bauliche Anforderungen und betriebliche Vorteile.
Eine Gebäudeinstandhaltungseinheit ist ein fest installiertes, motorisiertes System, mit dem sich eine hängende Plattform vertikal und horizontal an einer Gebäudefassade bewegen lässt. BMUs sind die Standardlösung für Hochhäuser und komplexe Gebäude und bieten vollständige Abdeckung sowie einen effizienten Betrieb.
Facade Access Solutions, Teil der Alimak Group, hat über seine Marken CoxGomyl und Manntech BMU-Systeme für wegweisende Projekte wie den Burj Khalifa, den Shanghai Tower und Merdeka 118 geliefert.
Kompakte BMUs sind für Gebäude mit einfachen Fassaden und begrenztem Dachplatz konzipiert. Sie werden auf Dachschienen oder Betonlaufbahnen betrieben, sind optisch unauffällig und lassen sich leicht warten.
Modulare BMUs bieten größere Flexibilität für mittelhohe bis hohe Gebäude mit komplexerer Geometrie. Ihr konfigurierbares Design ermöglicht Anpassungen, ohne dass ein vollständiger Systemaustausch erforderlich ist.
Maßgeschneiderte und teleskopische Dachaufzüge sind für architektonisch komplexe oder extrem hohe Gebäude konzipiert. Diese Systeme können Teleskoparme, Gelenkplattformen und verdeckte Parklösungen umfassen, die sich in die Gebäudegestaltung integrieren lassen.
Davit-Systeme sind eine traditionelle und kostengünstige Lösung für Fassadenreinigungsgeräte in festen Installationen. Sie bestehen aus festen Sockeln, drehbaren Davit-Armen, hängenden Plattformen und Sicherheitsseilen.
Tragbare Davit-Arme sind eine kostengünstige Lösung, die typischerweise an Gebäuden bis zu einer Höhe von ca. 90 m (300 ft) eingesetzt wird, wo eine manuelle Neupositionierung betrieblich akzeptabel ist. Mit motorisierten Davit-Laufwagen auf Dachschienen kann dieselbe Ausrüstungsfamilie auch Hochhäuser bedienen, sofern sie entsprechend den Projektanforderungen ausgelegt ist.
Motorisierte Davit-Wagensysteme machen eine manuelle Neupositionierung überflüssig, da sich das Davit-System entlang einer festen Schiene bewegen kann. Dies verbessert die Effizienz bei mittelhohen und hohen Gebäuden mit häufigem Wartungsbedarf erheblich.
Einschienenbahnsysteme nutzen eine an der Gebäudefassade oder Dachlinie montierte Schiene, auf der sich ein Laufwagen und eine hängende Plattform horizontal bewegen können. Diese Systeme eignen sich besonders für Gebäude mit zurückgesetzten Fassaden, Atrien oder Bereichen, die für auf dem Dach montierte Geräte nicht zugänglich sind.
Standard-Einschienenbahnen sind leicht und verursachen nur eine minimale strukturelle Belastung. Erweiterte Konfigurationen können Kreuzungen umfassen, um den Einsatzbereich zu vergrößern.
Kletternde Einschienenbahnsysteme ermöglichen die Bewegung entlang geneigter oder gekrümmter Flächen und eignen sich daher für komplexe architektonische Konstruktionen wie schräge Dächer oder verglaste Atrien.
Hängebühnen, auch als Schwenkbühnen bekannt, sind motorisierte Arbeitskörbe, die von auf dem Dach montierten Systemen getragen werden. Sie werden häufig für die Außenfassadenreinigung an Gewerbegebäuden eingesetzt.
Diese Plattformen bieten in der Regel Platz für zwei Arbeiter und ermöglichen vertikale Bewegungen entlang der Fassade. Eine horizontale Neupositionierung erfordert jedoch vor dem Einsatz das Abkoppeln und erneute Anbringen, was sie für große oder komplexe Bauwerke weniger effizient macht. Für höhere Gebäude sind BMUs oder motorisierte Davit-Systeme in der Regel besser geeignet.
Seilzugangssysteme ermöglichen es Technikern, mithilfe von Gurten und Seilen, die an strukturellen Verankerungen befestigt sind, an einer Gebäudefassade auf- und abzusteigen. Seilzugangsfreundliche Systeme können unter Verwendung von Rückhaltesystemen entworfen werden, die der Anwendung und dem Design oder den Seilzugangsverfahren förderlich sind.
Diese Systeme eignen sich am besten für kurzfristige Arbeiten oder schwer zugängliche Bereiche. Der arbeitsintensive Betrieb kann im Vergleich zu permanenten Systemen zu höheren langfristigen Kosten führen.
Traversen, Rollleitern und Laufstege sind Spezialsysteme für den Zugang zu Glasdächern, Atrien und Innenfassaden. Traversen bewegen sich auf Schienen und ermöglichen einen sicheren begehbaren Zugang, während Rollleitern eine schräge Positionierung für Wartungsarbeiten bieten.
Laufstege sind fest in die Gebäudestruktur integrierte Laufwege, die eine sichere Inspektion und leichte Wartungsarbeiten ermöglichen. Diese Systeme sind in der Regel so konzipiert, dass sie sich in die architektonische Ästhetik einfügen und gleichzeitig einen sicheren Zugang gewährleisten.
Der effektivste Ansatz besteht darin, den FAS Integrated Design Service (IDS) in Anspruch zu nehmen oder frühzeitig im Planungsprozess einen Fassadenzugangsspezialisten hinzuzuziehen. So wird sichergestellt, dass bauliche Anforderungen, Dachlasten und die Systemintegration von Anfang an berücksichtigt werden. Die folgenden Faktoren bestimmen die am besten geeignete Lösung.

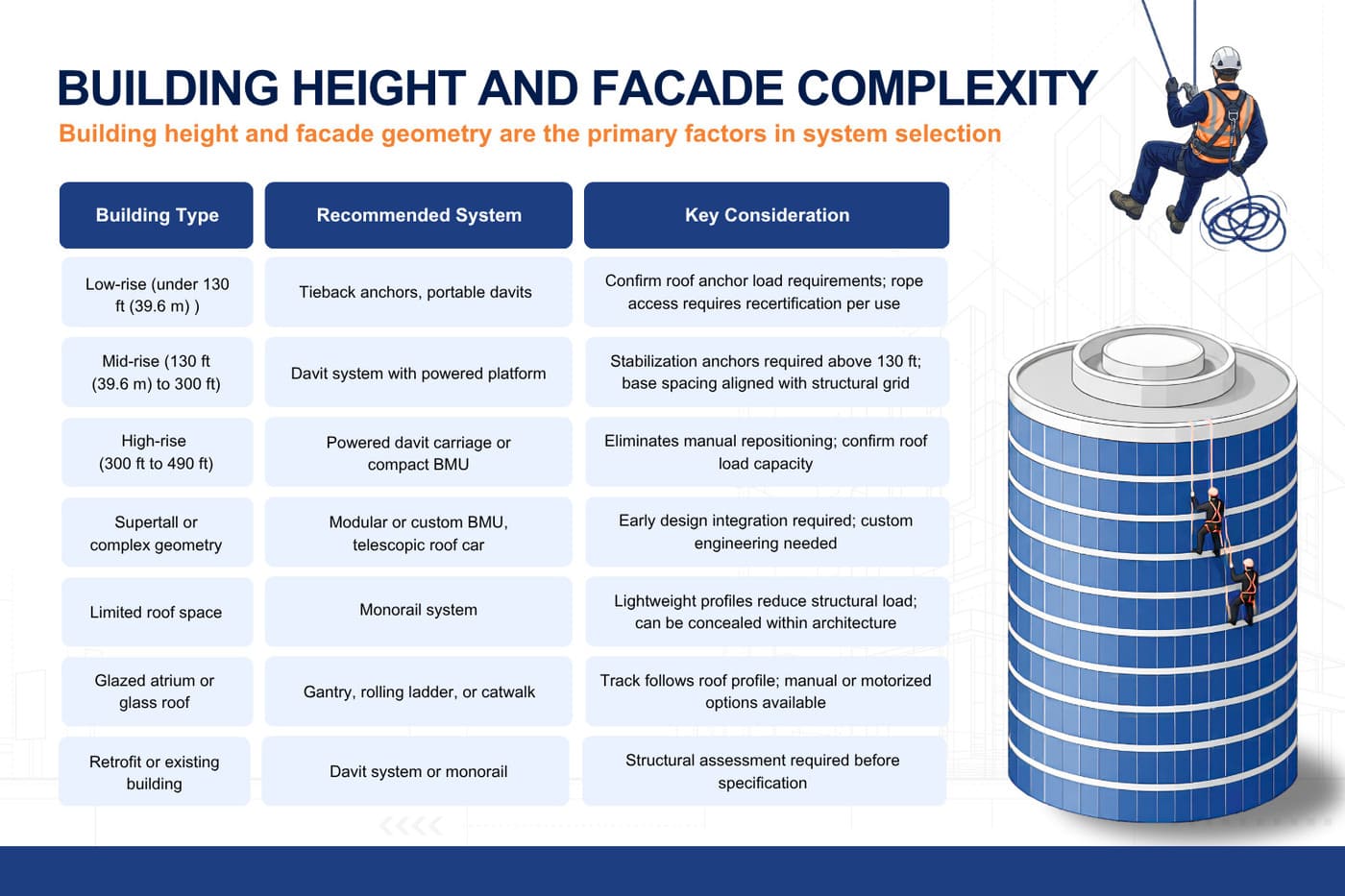

Die Gebäudehöhe und die Fassadengeometrie sind die wichtigsten Faktoren bei der Systemauswahl.
| Gebäudetyp | Empfohlenes System | Wichtige Überlegungen |
|---|---|---|
| Niedriges Gebäude (unter 130 ft (39,6 m)) | Verankerungen, tragbare Davits | Anforderungen an die Dachverankerungslast prüfen; Seilzugang erfordert bei jeder Nutzung eine erneute Zertifizierung |
| Mittelhohe Gebäude (39,6 m bis 91,4 m) | Davit-System mit motorisierter Plattform | Stabilisierungsanker ab 130 ft erforderlich; Basisabstand an das strukturelle Raster angepasst |
| Hochhäuser (300 ft bis 490 ft) | Motorisierter Davit-Laufwagen oder kompakte BMU | Macht manuelles Umpositionieren überflüssig; Dachtragfähigkeit prüfen |
| Superhochhäuser oder komplexe Geometrie | Modulare oder maßgeschneiderte BMU, teleskopierbarer Dachwagen | Frühzeitige Einbindung in die Planung erforderlich; maßgeschneiderte Konstruktion erforderlich |
| Begrenzter Platz auf dem Dach | Einschienenbahn | Leichtbau-Profile reduzieren die statische Belastung; können in der Architektur verborgen werden |
| Verglaste Atrium- oder Glasdachkonstruktion | Portalkran, Rolltreppe oder Laufsteg | Schiene folgt dem Dachprofil; manuelle oder motorisierte Optionen verfügbar |
| Nachrüstung oder bestehendes Gebäude | Davit-System oder Einschienenbahn | Statische Begutachtung vor der Spezifikation erforderlich |
Die Geometrie der Fassade beeinflusst die Systemwahl zusätzlich. Gebäude mit Rundungen, Rücksprüngen oder unregelmäßigen Profilen erfordern oft maßgeschneiderte Lösungen oder eine Kombination von Systemen, um eine vollständige Abdeckung zu erreichen.
Gebäude mit häufigen Reinigungsintervallen profitieren von fest installierten Systemen, die die Aufbauzeit und die Betriebskosten minimieren. Systeme, die für wöchentliche oder monatliche Fassadenreinigungsdienste eingesetzt werden, müssen effizient und einfach einsetzbar sein.
Gebäude mit geringerer Wartungshäufigkeit können auf einfachere Systeme zurückgreifen, jedoch sollten stets die Lebenszykluskosten berücksichtigt werden. Davit-Systeme und Verankerungsnetze bieten zudem Flexibilität für vielfältige Wartungsaufgaben, einschließlich Inspektionen und Reparaturen.
Jedes Fassadenzugangssystem belastet die Gebäudestruktur auf spezifische Weise. Diese Belastungen müssen in der Planungsphase von einem Statiker überprüft werden.
Davit-Systeme üben punktuelle Lasten an den Befestigungspunkten aus, während BMUs je nach Konfiguration mehrere Tonnen wiegen können. Einschienenbahnsysteme bieten eine Alternative mit geringerer Belastung und werden häufig dort eingesetzt, wo die Tragfähigkeit des Daches begrenzt ist.
Bei Nachrüstungen müssen alle Befestigungsmethoden sorgfältig geprüft werden, um die Kompatibilität mit der bestehenden Struktur sicherzustellen.
Alle Fassadenzugangssysteme müssen den geltenden Sicherheitsnormen entsprechen. In Nordamerika umfasst dies OSHA- und lokale Vorschriften, während Kanada die CSA-Normen befolgt und Europa die Norm EN 1808 einhält.
Dauerhafte Systeme erfordern eine regelmäßige Inspektion durch eine sachkundige Person gemäß OSHA 1910.66(g)(2), EN 1808 §9 und ASME A120.1 §10. Belastungsprüfungen werden bei der Inbetriebnahme sowie nach jeder Änderung, Reparatur, die den Lastpfad beeinflusst, oder Verlegung durchgeführt – nicht jährlich.
Facade Access Solutions, Teil der Alimak-Gruppe, verfügt über mehr als 80 Jahre Erfahrung und hat weltweit über 16.000 Systeme installiert. Mit Ingenieurteams in Deutschland, Spanien, Luxemburg, Toronto, Dubai und Singapur unterstützt das Unternehmen Projekte von der frühen Planungsphase bis zur Installation und gewährleistet die Einhaltung von Vorschriften sowie langfristige Leistungsfähigkeit. Wir bieten außerdem Integrated Design Services (IDS) an, die bei der Planung der sichersten, praktischsten und wirtschaftlichsten Lösung helfen. Fragen Sie nach unseren IDS-Dienstleistungen.
Entdecken Sie unser komplettes Sortiment an Fassadenzugangssystemen.
Sprechen Sie mit einem Ingenieur von Facade Access Solutions über Ihr Gebäude.
Sprechen Sie mit unseren Spezialisten, um die passende Lösung für Ihr Gebäude zu finden.
Fordern Sie ein Angebot anGebäudeinstandhaltungseinheiten sind das am häufigsten verwendete System für Hochhäuser, da sie eine vollständige Fassadenabdeckung, einen effizienten Betrieb und hohe Sicherheitsstandards für die laufende Instandhaltung bieten.
Feste Systeme müssen in den durch lokale Vorschriften vorgeschriebenen Abständen überprüft werden, wobei nach größeren Ereignissen oder baulichen Veränderungen zusätzliche Kontrollen erforderlich sind, um die fortlaufende Konformität sicherzustellen.
Ja, viele Gebäude können mit Systemen wie Davits oder Monorails nachgerüstet werden. Eine statische Begutachtung ist erforderlich, um die Tragfähigkeit zu bestätigen und geeignete Befestigungsmethoden zu bestimmen.
Ein Davit-System verwendet feste Sockel mit tragbaren oder schienengeführten Armen, während eine BMU ein vollständig integriertes motorisiertes System ist, das sich automatisch über das Gebäude bewegen kann.
Ja, alle Systeme müssen zertifiziert sein, um den Sicherheitsstandards zu entsprechen. Die Zertifizierung umfasst die Inspektion, Belastungsprüfungen und die Dokumentation durch einen qualifizierten Fachmann.
