Sistem akses fasad terbagi menjadi beberapa kategori besar, masing-masing sesuai dengan ketinggian bangunan, geometri fasad, dan persyaratan pemeliharaan yang berbeda. Untuk bangunan bertingkat menengah dan tinggi, sistem ini sangat penting untuk mendukung pembersihan, inspeksi, dan perbaikan fasad yang aman dan efisien.
Mulai dari Building Maintenance Units (BMU) permanen hingga sistem davit, monorel, platform gantung, akses tali, dan sistem pendukung, setiap solusi memainkan peran yang berbeda dalam pembersihan fasad bangunan dan perencanaan pemeliharaan jangka panjang. Sistem yang tepat bergantung pada desain struktural, frekuensi akses, dan tuntutan operasional. Artikel ini membahas semua kategori utama dan menguraikan faktor struktural, regulasi, dan desain yang memengaruhi pemilihan.
Sistem akses fasad secara langsung memengaruhi keselamatan pekerja, kepatuhan regulasi, dan biaya pemeliharaan jangka panjang. Kegagalan mengintegrasikan sistem yang sesuai selama fase desain sering kali mengakibatkan ketidakpatuhan, solusi sementara yang tidak aman, atau retrofit yang mahal di kemudian hari dalam siklus hidup bangunan.
Di banyak wilayah, bangunan di atas batas ketinggian tertentu diwajibkan secara hukum untuk memiliki sistem akses fasad permanen. Sistem ini secara signifikan mengurangi risiko dengan menggabungkan mekanisme keselamatan yang dirancang secara khusus, seperti suspensi jalur ganda, stabilisasi, dan pengoperasian yang terkendali. Sistem ini juga memastikan cakupan yang lengkap untuk pembersihan fasad eksternal, sehingga menghilangkan celah pemeliharaan yang dapat menyebabkan kerusakan jangka panjang atau masalah garansi.
Sistem akses fasad terbagi menjadi dua kategori utama: permanen dan sementara. Sistem permanen, termasuk BMU, monorel, jaringan dasar davit, dan jangkar pengikat, terintegrasi ke dalam bangunan dan tersedia sepanjang tahun. Sistem ini memerlukan inspeksi dan sertifikasi berkala, bukan persetujuan pemasangan berulang, sehingga lebih efisien dalam jangka panjang.
Sistem sementara, seperti platform kerja yang dapat dinaikkan, perancah, outrigger, dan pengaturan berbasis tali, dipasang per pekerjaan dan harus disertifikasi ulang sebelum setiap penggunaan. Meskipun berguna untuk tugas jangka pendek, sistem ini kurang efisien untuk bangunan yang memerlukan pembersihan atau inspeksi fasad komersial secara rutin.
Untuk sebagian besar bangunan bertingkat menengah dan tinggi, sistem permanen memberikan kepatuhan yang lebih baik, peningkatan keselamatan, dan biaya siklus hidup yang lebih rendah.
Sistem akses fasad permanen menjadi penting berdasarkan beberapa faktor utama. Ketinggian bangunan adalah faktor utama.
Kompleksitas fasad merupakan pertimbangan penting lainnya. Bangunan dengan desain melengkung, tersembunyi, atau kantilever biasanya memerlukan solusi akses yang dirancang khusus yang tidak dapat dipenuhi dengan aman oleh sistem sementara. Frekuensi pemeliharaan juga berperan, karena bangunan yang memerlukan pembersihan atau inspeksi rutin akan mendapat manfaat dari sistem yang selalu siap digunakan. Selain itu, banyak kontraktor fasad mewajibkan sistem akses permanen sebelum memberikan garansi, sehingga integrasi sejak dini menjadi sangat penting.

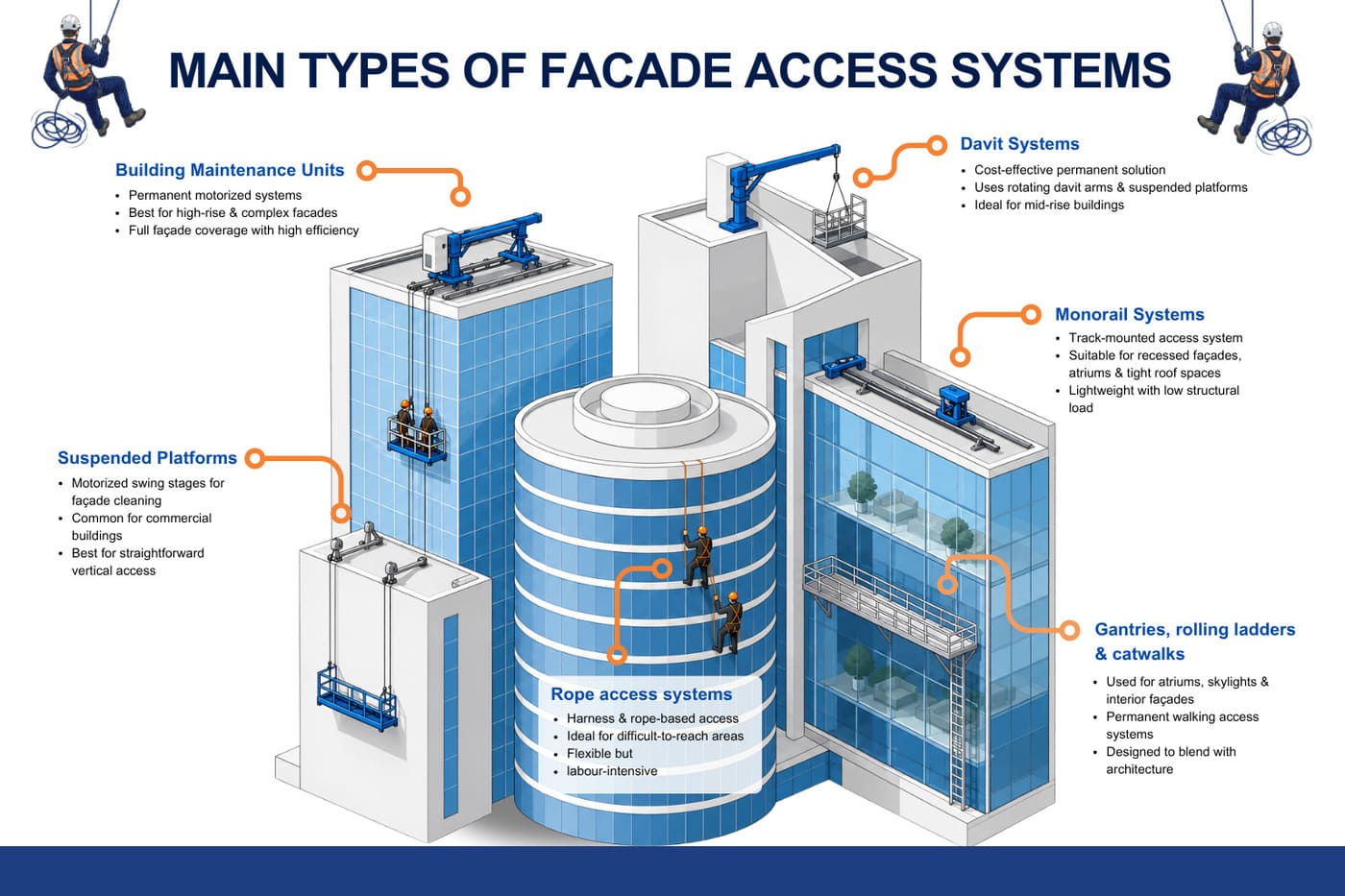

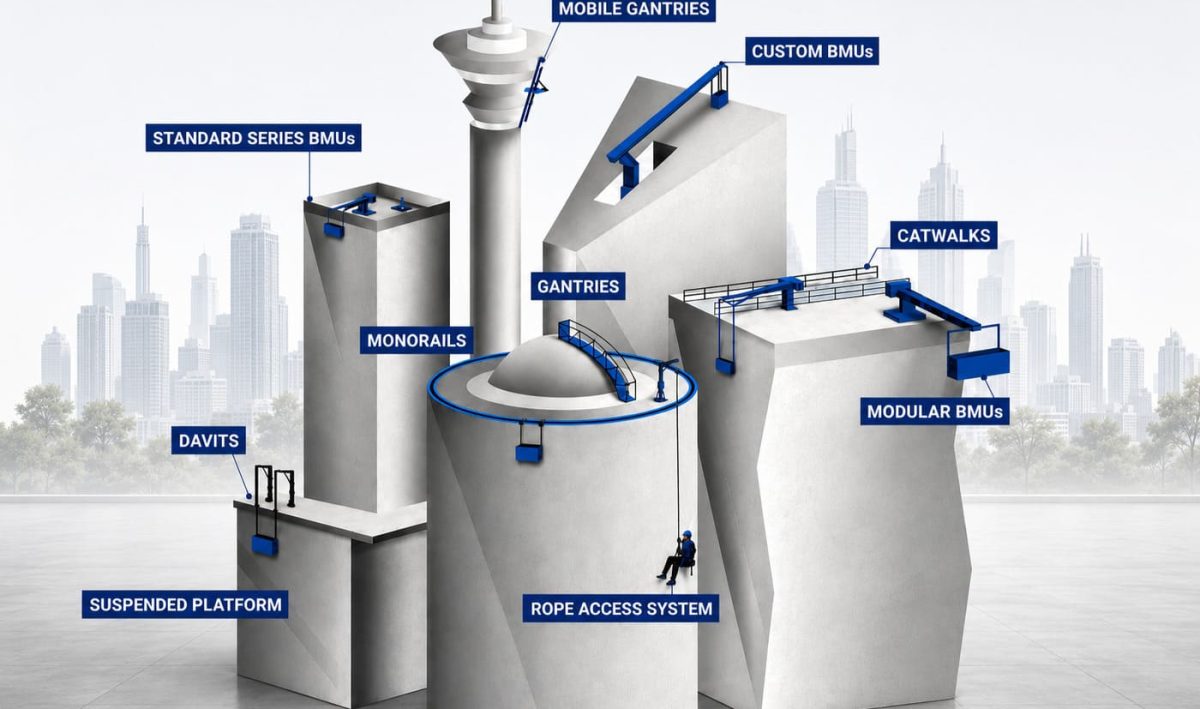

Sistem akses fasad berkisar dari unit bermotor besar yang dipasang secara permanen hingga sistem berbasis rel yang ringan, davit, monorel, dan solusi berbasis tali. Sistem-sistem ini mendukung berbagai aplikasi, mulai dari layanan pembersihan fasad bangunan rutin hingga tugas inspeksi dan perbaikan yang kompleks. Setiap sistem memiliki kemampuan, persyaratan struktural, dan keunggulan operasional yang berbeda.
Unit Pemeliharaan Bangunan adalah sistem bermotor yang dipasang secara permanen yang memungkinkan platform gantung bergerak secara vertikal dan horizontal melintasi fasad bangunan. BMU adalah solusi standar untuk bangunan bertingkat tinggi dan kompleks, yang menawarkan cakupan penuh dan pengoperasian yang efisien.
Facade Access Solutions, bagian dari Alimak Group, telah memasok sistem BMU untuk proyek-proyek ikonik termasuk Burj Khalifa, Shanghai Tower, dan Merdeka 118 melalui merek CoxGomyl dan Manntech.
BMU kompak dirancang untuk bangunan dengan fasad sederhana dan ruang atap yang terbatas. Sistem ini beroperasi di rel atap atau landasan beton, menawarkan dampak visual yang minim sambil tetap mudah dipertahankan.
BMU modular memberikan fleksibilitas yang lebih besar untuk bangunan bertingkat menengah hingga tinggi dengan geometri yang lebih kompleks. Desainnya yang dapat dikonfigurasi memungkinkan penyesuaian tanpa perlu mengganti seluruh sistem.
Kereta atap khusus dan teleskopik dirancang untuk bangunan dengan arsitektur yang kompleks atau sangat tinggi. Sistem ini dapat mencakup lengan teleskopik, platform artikulasi, dan solusi parkir tersembunyi yang terintegrasi dengan desain bangunan.
Sistem davit adalah solusi tradisional dan hemat biaya untuk peralatan pembersih fasad pada instalasi permanen. Sistem ini terdiri dari dasar tetap, lengan davit yang dapat berputar, platform gantung, dan tali pengaman.
Lengan davit portabel merupakan solusi hemat biaya yang umumnya digunakan pada bangunan hingga ~90 m (300 kaki), di mana reposisi manual dapat diterima secara operasional. Dengan kereta davit bertenaga pada rel atap, keluarga peralatan yang sama dapat melayani gedung pencakar langit jika dirancang dengan tepat sesuai persyaratan proyek.
Sistem kereta davit bertenaga menghilangkan penataan ulang manual dengan memungkinkan sistem davit bergerak di sepanjang rel tetap. Hal ini secara signifikan meningkatkan efisiensi untuk bangunan bertingkat menengah dan tinggi dengan kebutuhan pemeliharaan yang sering.
Sistem monorel menggunakan rel yang dipasang di sepanjang fasad bangunan atau garis atap, sehingga troli dan platform gantung dapat bergerak secara horizontal. Sistem ini sangat efektif untuk bangunan dengan fasad yang tersembunyi, atrium, atau area yang tidak dapat dijangkau oleh peralatan yang dipasang di atap.
Rel monorel standar ringan dan memberikan beban struktural yang minimal. Konfigurasi lanjutan dapat mencakup persimpangan untuk memperluas jangkauan.
Sistem monorel panjat memungkinkan pergerakan di sepanjang permukaan miring atau melengkung, sehingga cocok untuk desain arsitektur yang kompleks seperti atap miring atau atrium berkaca.
Platform gantung, juga dikenal sebagai swing stage, adalah keranjang bermotor yang didukung oleh sistem yang dipasang di atap. Platform ini banyak digunakan untuk pembersihan fasad eksternal di berbagai bangunan komersial.
Platform ini biasanya dapat menampung dua operator dan memungkinkan pergerakan vertikal di sepanjang fasad. Namun, reposisi horizontal memerlukan pelepasan dan reposisi sebelum digunakan, sehingga kurang efisien untuk struktur yang besar atau kompleks. Untuk bangunan yang lebih tinggi, BMU atau sistem davit bertenaga umumnya lebih cocok.
Sistem akses tali memungkinkan teknisi untuk naik dan turun fasad bangunan menggunakan sabuk pengaman dan tali yang diamankan ke jangkar struktural. Sistem yang ramah akses tali dapat dirancang dengan memanfaatkan penempatan tieback yang sesuai dengan aplikasi dan desain atau prosedur akses tali.
Sistem ini paling cocok untuk tugas-tugas berdurasi pendek atau area yang sulit dijangkau. Pengoperasian yang padat karya dapat menyebabkan biaya jangka panjang yang lebih tinggi dibandingkan dengan sistem permanen.
Gantri, tangga bergulir, dan catwalk adalah sistem khusus yang digunakan untuk mengakses atap kaca, atrium, dan fasad interior. Gantri bergerak di sepanjang rel dan memungkinkan akses berjalan yang aman, sedangkan tangga bergulir memberikan posisi miring untuk pekerjaan pemeliharaan.
Jalan setapak adalah jalan permanen yang terintegrasi ke dalam struktur bangunan, sehingga memungkinkan inspeksi yang aman dan pemeliharaan ringan. Sistem ini biasanya dirancang agar selaras dengan estetika arsitektur sekaligus mendukung akses yang aman.
Pendekatan yang paling efektif adalah memanfaatkan Layanan Desain Terintegrasi FAS (IDS) atau melibatkan spesialis akses fasad sejak awal proses desain. Hal ini memastikan bahwa persyaratan struktural, beban atap, dan integrasi sistem dipertimbangkan sejak awal. Faktor-faktor berikut menentukan solusi yang paling tepat.

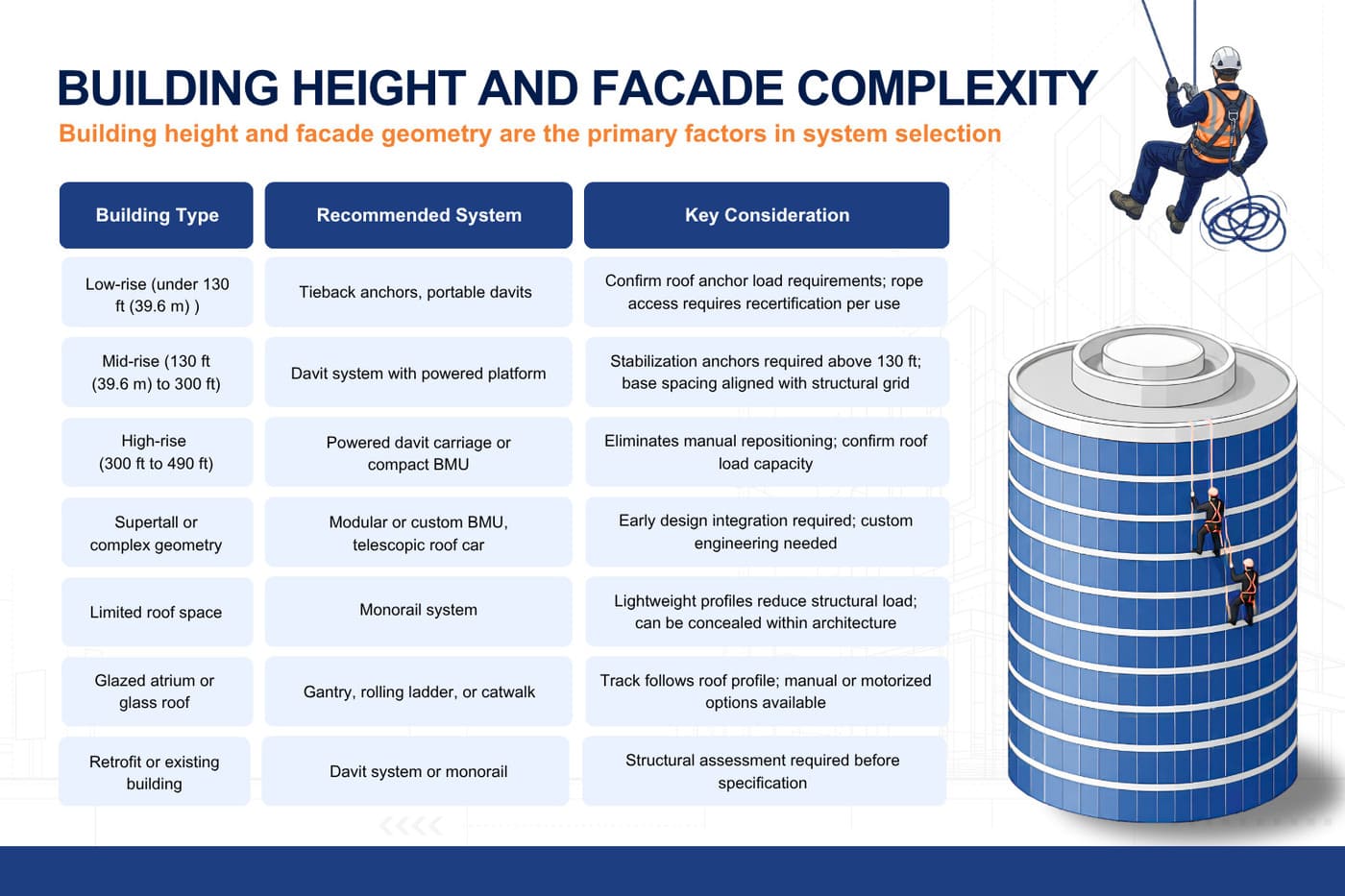

Tinggi bangunan dan geometri fasad merupakan faktor utama dalam pemilihan sistem.
| Jenis Bangunan | Sistem yang Direkomendasikan | Pertimbangan Utama |
|---|---|---|
| Bangunan bertingkat rendah (di bawah 130 kaki (39,6 m)) | Jangkar pengikat, davit portabel | Pastikan persyaratan beban jangkar atap; akses tali memerlukan sertifikasi ulang setiap kali digunakan |
| Bangunan bertingkat sedang (130 kaki (39,6 m) hingga 300 kaki) | Sistem davit dengan platform bertenaga | Jangkar stabilisasi diperlukan di atas 130 kaki; jarak dasar disesuaikan dengan grid struktural |
| Bangunan bertingkat tinggi (300 kaki hingga 490 kaki) | Kereta davit bertenaga atau BMU kompak | Menghilangkan penyesuaian posisi manual; pastikan kapasitas beban atap |
| Bangunan super tinggi atau geometri kompleks | BMU modular atau khusus, kereta atap teleskopik | Diperlukan integrasi desain sejak awal; diperlukan rekayasa khusus |
| Ruang atap terbatas | Sistem monorel | Profil ringan mengurangi beban struktural; dapat disembunyikan di dalam arsitektur |
| Atrium berkaca atau atap kaca | Gantry, tangga geser, atau catwalk | Rel mengikuti profil atap; tersedia opsi manual atau bermotor |
| Pemasangan ulang atau bangunan yang sudah ada | Sistem davit atau monorel | Penilaian struktural diperlukan sebelum spesifikasi |
Geometri fasad juga memengaruhi pilihan sistem. Bangunan dengan lekukan, kemiringan, atau profil tidak beraturan sering kali memerlukan solusi yang dirancang khusus atau kombinasi sistem untuk mencapai cakupan akses penuh.
Bangunan dengan jadwal pembersihan yang sering akan diuntungkan dengan sistem permanen yang meminimalkan waktu pemasangan dan biaya operasional. Sistem yang digunakan untuk layanan pembersihan fasad bangunan secara mingguan atau bulanan harus efisien dan mudah diterapkan.
Bangunan dengan frekuensi pemeliharaan yang lebih rendah dapat mengandalkan sistem yang lebih sederhana, tetapi biaya siklus hidup harus selalu dipertimbangkan. Sistem davit dan jaringan jangkar juga memberikan fleksibilitas untuk berbagai fungsi pemeliharaan, termasuk inspeksi dan perbaikan.
Setiap sistem akses fasad memberikan beban tertentu pada struktur bangunan. Beban ini harus divalidasi oleh insinyur struktur selama fase desain.
Sistem davit memberikan beban lokal pada titik-titik dasar, sedangkan BMU dapat memiliki berat beberapa ton tergantung pada konfigurasinya. Sistem monorel menawarkan alternatif dengan beban yang lebih rendah dan sering digunakan di tempat yang kapasitas atapnya terbatas.
Untuk aplikasi retrofit, semua metode pemasangan harus dinilai dengan cermat untuk memastikan kompatibilitas dengan struktur yang ada.
Semua sistem akses fasad harus mematuhi standar keselamatan yang berlaku. Di Amerika Utara, ini mencakup peraturan OSHA dan lokal, sedangkan Kanada mengikuti standar CSA dan Eropa mematuhi EN 1808.
Sistem permanen memerlukan inspeksi berkala oleh orang yang kompeten sesuai dengan OSHA 1910.66(g)(2), EN 1808 §9, dan ASME A120.1 §10. Uji beban dilakukan pada saat commissioning dan setelah adanya modifikasi, perbaikan yang memengaruhi jalur beban, atau relokasi — bukan secara tahunan.
Facade Access Solutions, bagian dari Alimak Group, memiliki lebih dari 80 tahun pengalaman dan lebih dari 16.000 sistem yang terpasang di seluruh dunia. Dengan tim insinyur di Jerman, Spanyol, Luxembourg, Toronto, Dubai, dan Singapura, perusahaan ini mendukung proyek mulai dari tahap desain awal hingga pemasangan, memastikan kepatuhan dan kinerja jangka panjang. Kami juga menawarkan Layanan Desain Terintegrasi (IDS) yang akan membantu dalam merancang solusi yang paling aman, praktis, dan ekonomis. Tanyakan tentang layanan IDS kami.
Jelajahi rangkaian lengkap sistem akses fasad kami.
Bicaralah dengan insinyur Facade Access Solutions mengenai bangunan Anda.
Bicaralah dengan spesialis kami untuk mencari solusi yang tepat untuk bangunan Anda.
Permintaan PenawaranUnit Pemeliharaan Gedung adalah sistem yang paling umum digunakan untuk gedung bertingkat tinggi karena menyediakan cakupan fasad penuh, pengoperasian yang efisien, dan standar keamanan tinggi untuk pemeliharaan berkelanjutan.
Sistem permanen harus diperiksa sesuai frekuensi yang ditentukan oleh peraturan setempat dengan pemeriksaan tambahan yang diperlukan setelah peristiwa besar atau perubahan struktural untuk memastikan kepatuhan yang berkelanjutan.
Ya, banyak bangunan dapat dimodifikasi dengan sistem seperti davit atau monorel. Penilaian struktural diperlukan untuk memastikan kapasitas beban dan menentukan metode pemasangan yang tepat.
Sistem davit menggunakan dasar yang tetap dengan lengan yang dapat dipindahkan atau dipasang pada rel, sedangkan BMU adalah sistem bermotor yang terintegrasi penuh dan mampu bergerak melintasi bangunan secara otomatis.
Ya, semua sistem harus disertifikasi untuk memenuhi standar keselamatan. Sertifikasi mencakup inspeksi, pengujian beban, dan dokumentasi oleh profesional yang berkualifikasi.
