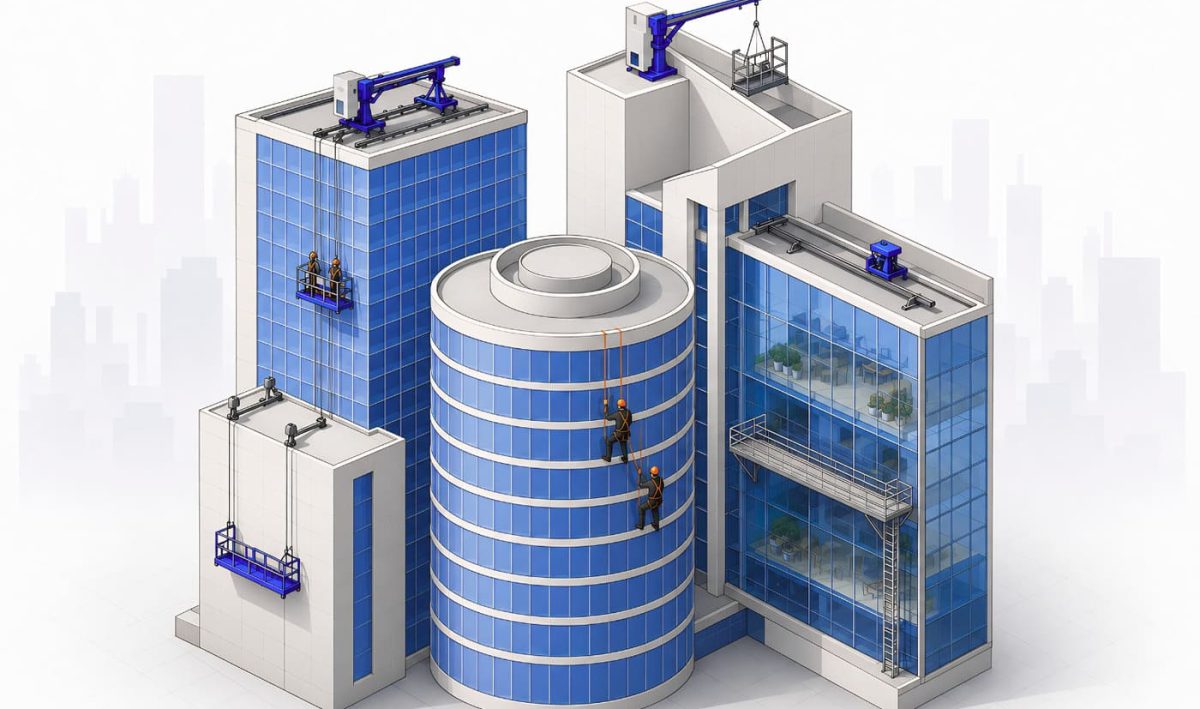

Geveltoegangssystemen vallen uiteen in verschillende brede categorieën, elk geschikt voor een andere gebouwhoogte, gevelgeometrie en onderhoudsvereiste. Voor middelhoge en hoge gebouwen zijn deze systemen essentieel om veilige en efficiënte gevelreiniging, inspectie en reparatie te ondersteunen.
Van permanente Building Maintenance Units (BMU’s) tot davitsystemen, monorails, hangplatforms, rope access en ondersteuningssystemen: elke oplossing speelt een specifieke rol bij de reiniging van gevels en de planning van onderhoud op lange termijn. Het juiste systeem hangt af van het constructieve ontwerp, de toegangsfrequentie en de operationele eisen. Dit artikel behandelt alle belangrijke categorieën en schetst de constructieve, regelgevende en ontwerpfactoren die van invloed zijn op de keuze.
Geveltoegangssystemen hebben een directe invloed op de veiligheid van werknemers, naleving van regelgeving en onderhoudskosten op lange termijn. Het niet integreren van een geschikt systeem tijdens de ontwerpfase leidt vaak tot niet-naleving, onveilige tijdelijke oplossingen of dure aanpassingen later in de levenscyclus van het gebouw.
In veel regio’s zijn gebouwen boven bepaalde hoogtegrenzen wettelijk verplicht om permanente geveltoegangssystemen te hebben. Deze systemen verminderen het risico aanzienlijk door de integratie van technische veiligheidsmechanismen, zoals dubbele ophanging, stabilisatie en gecontroleerde bediening. Ze zorgen ook voor volledige dekking bij het reinigen van de buitengevel, waardoor onderhoudsachterstanden worden voorkomen die kunnen leiden tot langdurige achteruitgang of garantieproblemen.
Geveltoegangssystemen vallen uiteen in twee hoofdcategorieën: permanent en tijdelijk. Permanente systemen, waaronder BMU’s, monorails, davit-basisnetwerken en tieback-ankers, worden in het gebouw geïntegreerd en zijn het hele jaar door beschikbaar. Ze vereisen periodieke inspectie en certificering, in plaats van herhaalde goedkeuringen voor de opstelling, waardoor ze op de lange termijn efficiënter zijn.
Tijdelijke systemen, zoals mobiele hoogwerkers, steigers, stempels en op touwen gebaseerde opstellingen, worden per klus geïnstalleerd en moeten voor elk gebruik opnieuw worden gecertificeerd. Hoewel ze nuttig zijn voor kortdurende taken, zijn ze minder efficiënt voor gebouwen die regelmatig commerciële gevelreiniging of -inspectie vereisen.
Voor de meeste middelhoge en hoge gebouwen bieden permanente systemen een betere naleving van de voorschriften, verbeterde veiligheid en lagere levenscycluskosten.
Een permanent geveltoegangssysteem is noodzakelijk op basis van verschillende belangrijke factoren. De hoogte van het gebouw is de belangrijkste factor.
De complexiteit van de gevel is een andere cruciale overweging. Gebouwen met gebogen, verzonken of uitkragende ontwerpen vereisen doorgaans technische toegangsoplossingen die tijdelijke systemen niet veilig kunnen bieden. Ook de frequentie van het onderhoud speelt een rol, aangezien gebouwen die regelmatig moeten worden gereinigd of geïnspecteerd, baat hebben bij systemen die altijd klaar zijn voor gebruik. Bovendien eisen veel gevelaannemers een permanent toegangssysteem voordat ze garanties verlenen, waardoor vroege integratie essentieel is.

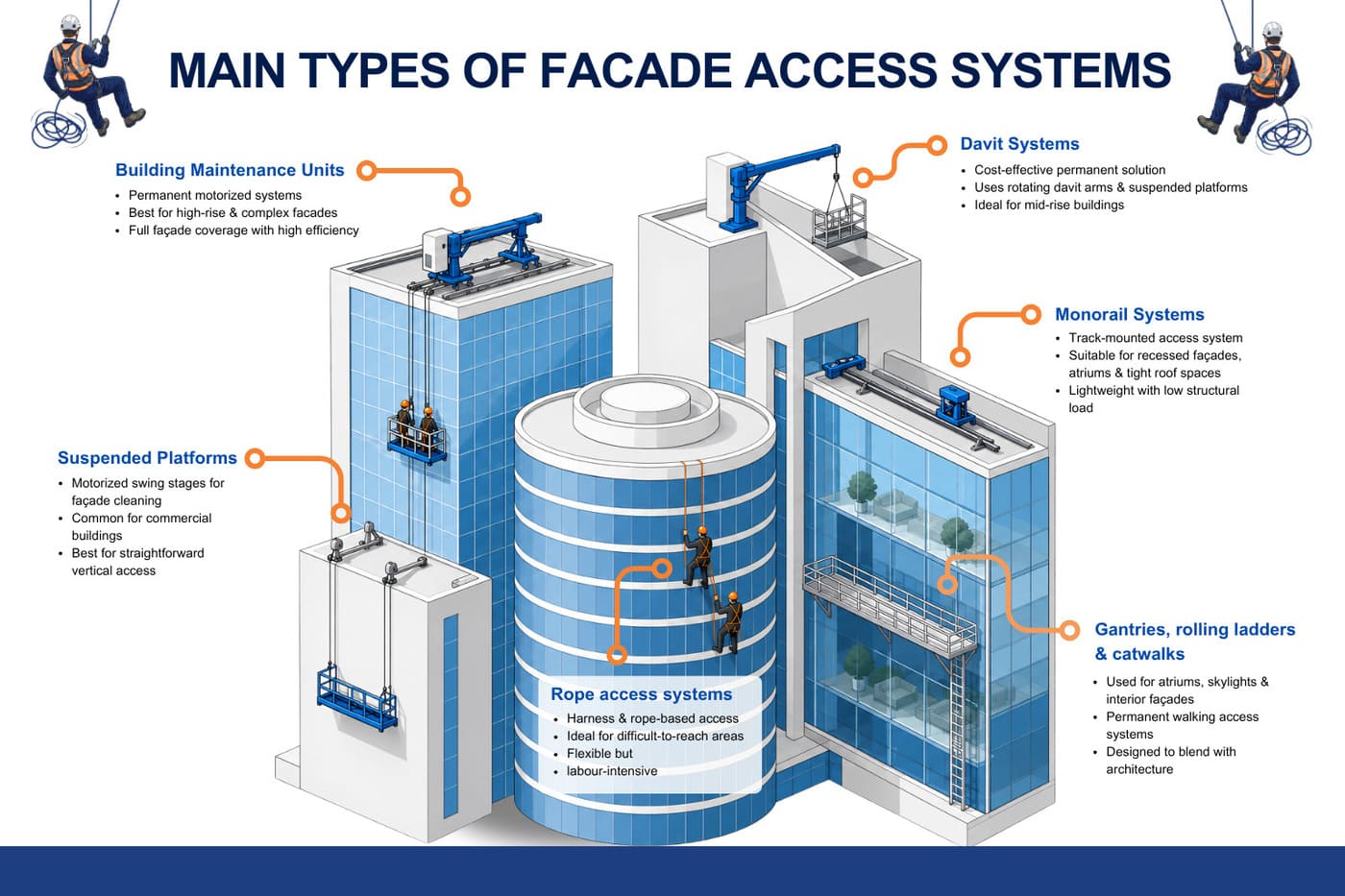

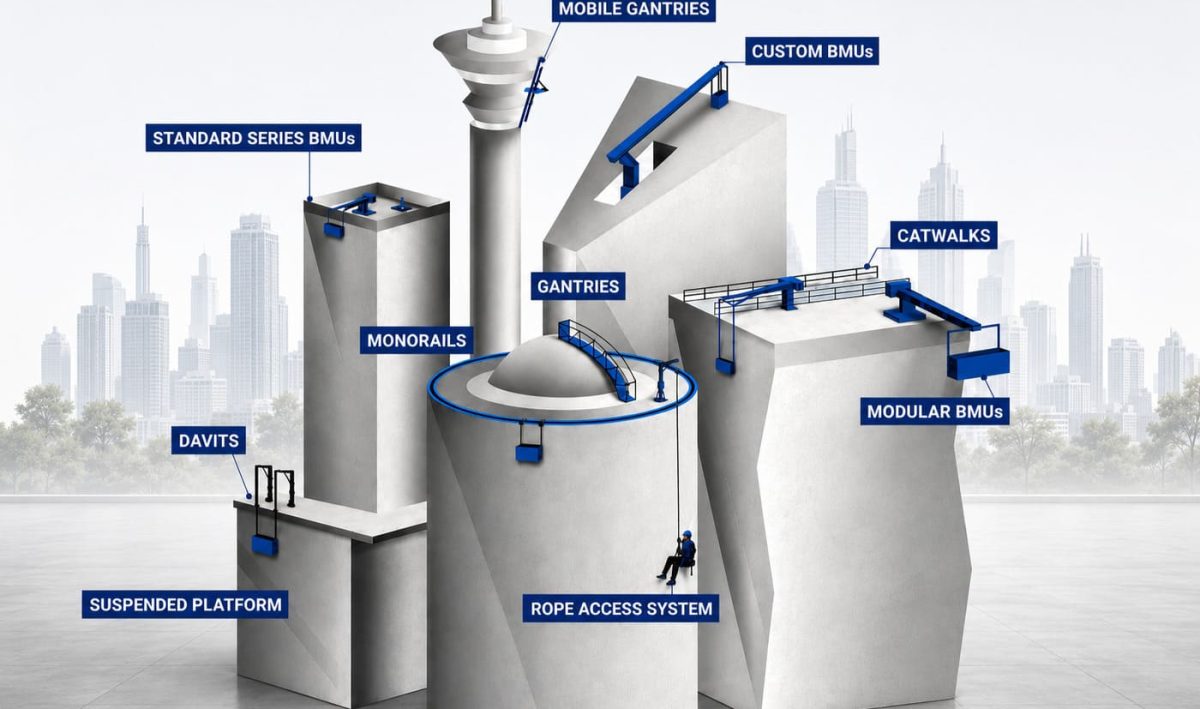

Geveltoegangssystemen variëren van grote, permanent geïnstalleerde gemotoriseerde eenheden tot lichtgewicht railgebaseerde systemen, davits, monorails en touwgebaseerde oplossingen. Deze systemen ondersteunen een breed scala aan toepassingen, van routinematige gevelreinigingsdiensten tot complexe inspectie- en reparatietaken. Elk systeem heeft zijn eigen mogelijkheden, structurele vereisten en operationele voordelen.
Een Building Maintenance Unit is een permanent geïnstalleerd, gemotoriseerd systeem waarmee een hangend platform verticaal en horizontaal langs een gevel kan bewegen. BMU’s zijn de standaardoplossing voor hoge en complexe gebouwen en bieden volledige dekking en efficiënte werking.
Facade Access Solutions, onderdeel van de Alimak Group, heeft via zijn merken CoxGomyl en Manntech BMU-systemen geleverd voor toonaangevende projecten, waaronder de Burj Khalifa, de Shanghai Tower en Merdeka 118.
Compacte BMU’s zijn ontworpen voor gebouwen met eenvoudige gevels en beperkte dakruimte. Ze werken op dakrails of betonnen banen en hebben een geringe visuele impact, terwijl ze toch gemakkelijk te onderhouden zijn.
Modulaire BMU’s bieden meer flexibiliteit voor middelhoge tot hoge gebouwen met een complexere geometrie. Dankzij hun configureerbare ontwerp kunnen aanpassingen worden gedaan zonder dat het volledige systeem hoeft te worden vervangen.
Op maat gemaakte en telescopische dakliften zijn ontworpen voor architectonisch complexe of superhoge gebouwen. Deze systemen kunnen telescopische armen, scharnierende platforms en verborgen parkeeroplossingen omvatten die in het ontwerp van het gebouw worden geïntegreerd.
Davit-systemen zijn een traditionele en kosteneffectieve oplossing voor gevelreinigingsapparatuur in permanente installaties. Ze bestaan uit vaste bases, draaiende davitarmen, hangende platforms en veiligheidslijnen.
Draagbare davitarmen zijn een kosteneffectieve oplossing die doorgaans wordt gebruikt op gebouwen tot ~90 m (300 ft), waar handmatige herpositionering operationeel aanvaardbaar is. Met aangedreven davitwagens op dakrails kan dezelfde apparatuurfamilie hoogbouw bedienen wanneer deze correct is ontworpen voor de projectvereisten.
Aangedreven davit-wagensystemen maken handmatige herpositionering overbodig doordat het davit-systeem langs een vaste rail kan bewegen. Dit verbetert de efficiëntie aanzienlijk voor middelhoge en hoge gebouwen die regelmatig onderhoud nodig hebben.
Monorailsystemen maken gebruik van een rail die langs de gevel of daklijn van het gebouw is gemonteerd, waardoor een trolley en een hangend platform horizontaal kunnen bewegen. Deze systemen zijn bijzonder effectief voor gebouwen met terugliggende gevels, atria of gebieden die niet toegankelijk zijn voor op het dak gemonteerde apparatuur.
Standaard monorailrails zijn licht van gewicht en leggen een minimale structurele belasting op. Geavanceerde configuraties kunnen kruispunten bevatten om het bereik uit te breiden.
Klimmonorailsystemen maken beweging langs hellende of gebogen oppervlakken mogelijk, waardoor ze geschikt zijn voor complexe architectonische ontwerpen zoals schuine daken of glazen atria.
Hangplatforms, ook wel swing stages genoemd, zijn gemotoriseerde kooien die worden ondersteund door op het dak gemonteerde systemen. Ze worden veel gebruikt voor het reinigen van buitengevels van commerciële gebouwen.
Deze platforms bieden doorgaans plaats aan twee operators en maken verticale verplaatsing langs de gevel mogelijk. Voor horizontale verplaatsing moeten ze echter eerst worden losgemaakt en opnieuw worden gepositioneerd, waardoor ze minder efficiënt zijn voor grote of complexe constructies. Voor hogere gebouwen zijn BMU’s of aangedreven davitsystemen over het algemeen geschikter.
Met touwtoegangssystemen kunnen technici een gevel beklimmen en afdalen met behulp van harnassen en touwen die aan structurele ankers zijn bevestigd. Touwtoegangsvriendelijke systemen kunnen worden ontworpen met behulp van terugtrekankers die geschikt zijn voor de toepassing en het ontwerp of de touwtoegangsprocedures.
Deze systemen zijn het meest geschikt voor taken van korte duur of moeilijk bereikbare plaatsen. De arbeidsintensieve werking kan op lange termijn tot hogere kosten leiden in vergelijking met permanente systemen.
Portalen, roltrappen en loopbruggen zijn gespecialiseerde systemen die worden gebruikt voor toegang tot glazen daken, atria en binnengevels. Portalen bewegen langs rails en maken veilige toegang te voet mogelijk, terwijl roltrappen een schuine positie bieden voor onderhoudswerkzaamheden.
Looppaden zijn permanente loopbruggen die in de bouwconstructie zijn geïntegreerd en die veilige inspectie en licht onderhoud mogelijk maken. Deze systemen zijn doorgaans ontworpen om aan te sluiten bij de architectonische esthetiek en tegelijkertijd veilige toegang te bieden.
De meest effectieve aanpak is om gebruik te maken van FAS Integrated Design Service (IDS) of om in een vroeg stadium van het ontwerpproces een geveltoegangsspecialist in te schakelen. Dit zorgt ervoor dat vanaf het begin rekening wordt gehouden met structurele vereisten, dakbelastingen en systeemintegratie. De volgende factoren bepalen de meest geschikte oplossing.

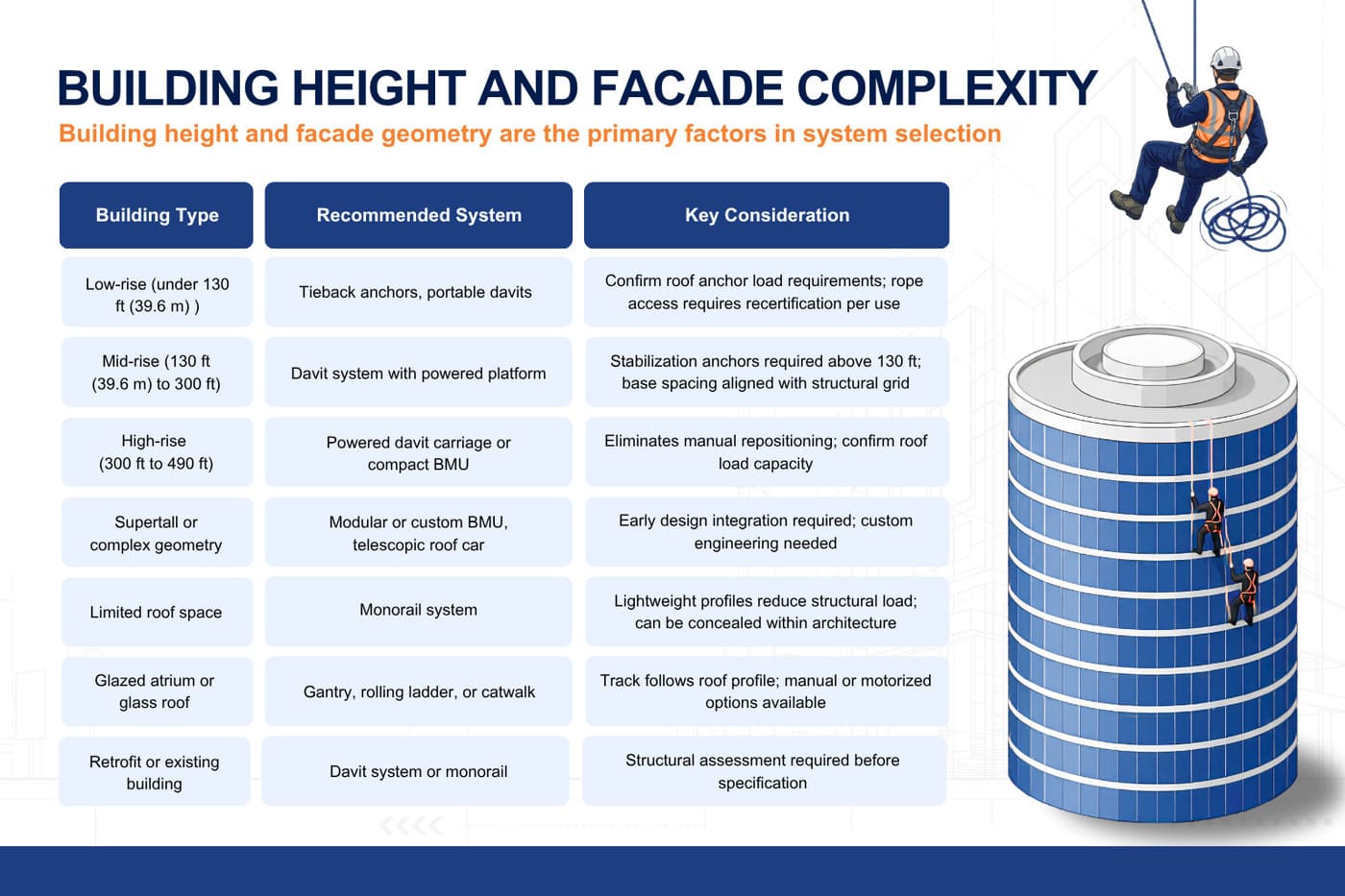

De hoogte van het gebouw en de geometrie van de gevel zijn de belangrijkste factoren bij de keuze van het systeem.
| Type gebouw | Aanbevolen systeem | Belangrijkste overweging |
|---|---|---|
| Laagbouw (minder dan 130 ft (39,6 m)) | Verankeringen, draagbare davits | Controleer de vereisten voor de belasting van dakankers; voor rope access is hercertificering per gebruik vereist |
| Middelhoge gebouwen (39,6 m tot 91,4 m) | Davitsysteem met aangedreven platform | Stabilisatieankers vereist boven 39,6 m; basisafstand afgestemd op constructierooster |
| Hoogbouw (300 ft tot 490 ft) | Aangedreven davit-wagen of compacte BMU | Maakt handmatig herpositioneren overbodig; controleer het draagvermogen van het dak |
| Superhoge gebouwen of complexe geometrie | Modulaire of op maat gemaakte BMU, telescopische dakwagen | Vroegtijdige integratie in het ontwerp vereist; maatwerk nodig |
| Beperkte dakruimte | Monorailsysteem | Lichtgewicht profielen verminderen de structurele belasting; kunnen in de architectuur worden verwerkt |
| Glazen atrium of glazen dak | Portaalkraan, roltrap of loopbrug | Rail volgt het dakprofiel; handmatige of gemotoriseerde opties beschikbaar |
| Renovatie of bestaand gebouw | Davitsysteem of monorail | Structurele beoordeling vereist vóór specificatie |
De geometrie van de gevel is ook van invloed op de systeemkeuze. Gebouwen met rondingen, terugsprongen of onregelmatige profielen vereisen vaak op maat gemaakte oplossingen of een combinatie van systemen om volledige dekking te realiseren.
Gebouwen die vaak moeten worden gereinigd, hebben baat bij permanente systemen die de installatietijd en operationele kosten tot een minimum beperken. Systemen die worden gebruikt voor het wekelijks of maandelijks reinigen van gevels moeten efficiënt en eenvoudig inzetbaar zijn.
Gebouwen met een lagere onderhoudsfrequentie kunnen volstaan met eenvoudigere systemen, maar er moet altijd rekening worden gehouden met de levenscycluskosten. Davitsystemen en verankeringsnetwerken bieden ook flexibiliteit voor meerdere onderhoudstaken, waaronder inspecties en reparaties.
Elk geveltoegangssysteem legt specifieke belastingen op de bouwconstructie. Deze belastingen moeten tijdens de ontwerpfase door een bouwkundig ingenieur worden gevalideerd.
Davit-systemen oefenen plaatselijke belastingen uit op de bevestigingspunten, terwijl BMU’s, afhankelijk van de configuratie, enkele tonnen kunnen wegen. Monorailsystemen bieden een alternatief met een lagere belasting en worden vaak gebruikt wanneer de draagkracht van het dak beperkt is.
Bij renovatietoepassingen moeten alle bevestigingsmethoden zorgvuldig worden beoordeeld om compatibiliteit met de bestaande constructie te garanderen.
Alle geveltoegangssystemen moeten voldoen aan de geldende veiligheidsnormen. In Noord-Amerika omvat dit OSHA- en lokale voorschriften, terwijl Canada de CSA-normen volgt en Europa zich houdt aan EN 1808.
Permanente systemen moeten periodiek worden geïnspecteerd door een bevoegd persoon volgens OSHA 1910.66(g)(2), EN 1808 §9 en ASME A120.1 §10. Belastingsproeven worden uitgevoerd bij de inbedrijfstelling en na elke wijziging, reparatie die van invloed is op het belastingspad, of verplaatsing — niet jaarlijks.
Facade Access Solutions, onderdeel van de Alimak Group, heeft meer dan 80 jaar ervaring en heeft wereldwijd meer dan 16.000 systemen geïnstalleerd. Met engineeringteams in Duitsland, Spanje, Luxemburg, Toronto, Dubai en Singapore ondersteunt het bedrijf projecten vanaf het vroege ontwerp tot en met de installatie, waarbij naleving van de voorschriften en prestaties op de lange termijn worden gewaarborgd. We bieden ook Integrated Design Services (IDS) aan, die helpen bij het ontwerpen van de veiligste, meest praktische en economische oplossing. Vraag naar onze IDS-diensten.
Bekijk ons volledige assortiment geveltoegangssystemen.
Praat met een ingenieur van Facade Access Solutions over uw gebouw.
Neem contact op met onze specialisten om de juiste oplossing voor uw gebouw te ontdekken.
Vraag een offerte aanGebouwonderhoudsunits zijn het meest gebruikte systeem voor hoogbouw, omdat ze volledige geveldekking, efficiënte werking en hoge veiligheidsnormen bieden voor doorlopend onderhoud.
Vaste systemen moeten worden geïnspecteerd met de frequentie die door de lokale regelgeving wordt voorgeschreven, met aanvullende controles na ingrijpende gebeurtenissen of structurele wijzigingen om te zorgen dat aan de voorschriften wordt voldaan.
Ja, veel gebouwen kunnen achteraf worden uitgerust met systemen zoals davits of monorails. Er is een bouwkundige beoordeling nodig om de draagkracht te bevestigen en de juiste bevestigingsmethoden te bepalen.
Een davitsysteem maakt gebruik van vaste bases met draagbare of op rails gemonteerde armen, terwijl een BMU een volledig geïntegreerd gemotoriseerd systeem is dat zich automatisch over het gebouw kan verplaatsen.
Ja, alle systemen moeten gecertificeerd zijn om aan de veiligheidsnormen te voldoen. Certificering omvat inspectie, belastingstests en documentatie door een gekwalificeerde professional.
