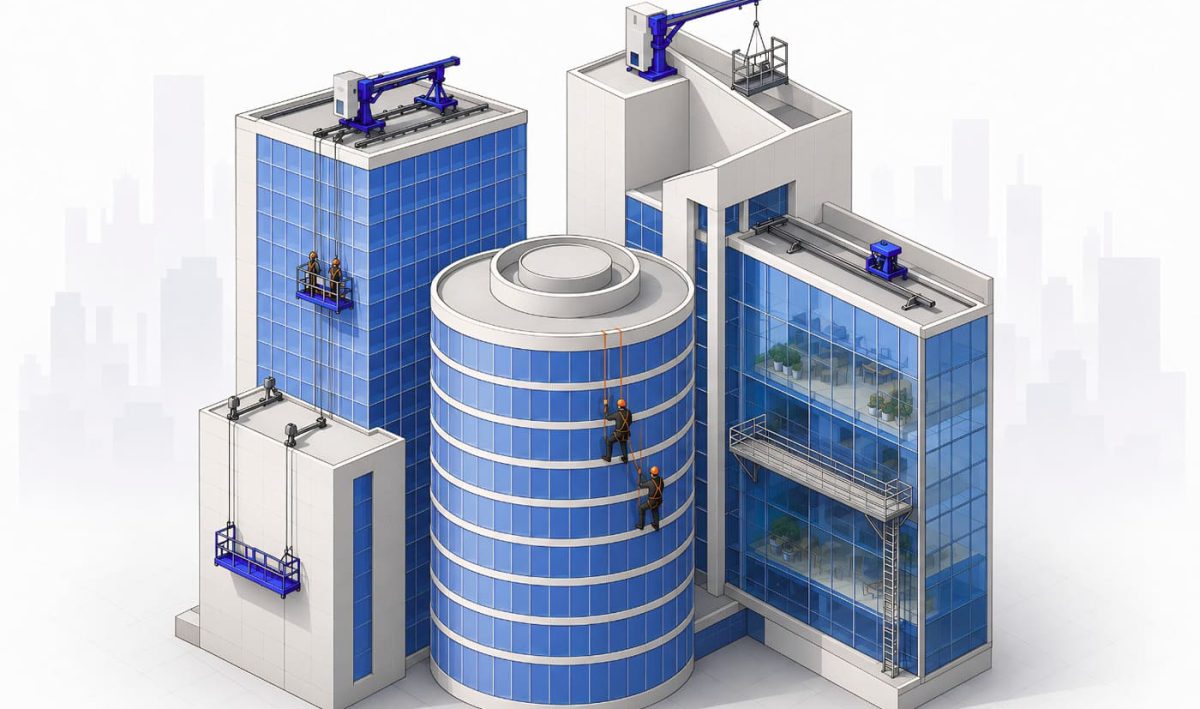

Les systèmes d’accès aux façades se répartissent en plusieurs grandes catégories, chacune étant adaptée à une hauteur de bâtiment, une géométrie de façade et des besoins d’entretien différents. Pour les immeubles de moyenne et grande hauteur, ces systèmes sont indispensables pour assurer le nettoyage, l’inspection et la réparation des façades en toute sécurité et efficacité.
Des unités d’entretien des bâtiments (BMU) permanentes aux systèmes de bossoirs, monorails, plates-formes suspendues, accès par corde et systèmes de soutien, chaque solution joue un rôle distinct dans le nettoyage des façades et la planification de l’entretien à long terme. Le choix du système approprié dépend de la conception structurelle, de la fréquence d’accès et des exigences opérationnelles. Cet article couvre toutes les principales catégories et présente les facteurs structurels, réglementaires et de conception qui influencent ce choix.
Les systèmes d’accès aux façades ont une incidence directe sur la sécurité des travailleurs, la conformité réglementaire et les coûts d’entretien à long terme. Ne pas intégrer un système approprié dès la phase de conception conduit souvent à une non-conformité, à des solutions temporaires dangereuses ou à des rénovations coûteuses plus tard dans le cycle de vie du bâtiment.
Dans de nombreuses régions, les bâtiments dépassant certaines hauteurs minimales sont légalement tenus d’être équipés de systèmes d’accès aux façades permanents. Ces systèmes réduisent considérablement les risques en intégrant des mécanismes de sécurité techniques tels que la suspension à double ligne, la stabilisation et le fonctionnement contrôlé. Ils garantissent également une couverture complète pour le nettoyage des façades extérieures, éliminant ainsi les lacunes d’entretien susceptibles d’entraîner une détérioration à long terme ou des problèmes de garantie.
Les systèmes d’accès aux façades se divisent en deux catégories principales : permanents et temporaires. Les systèmes permanents, notamment les BMU, les monorails, les réseaux à base de bossoirs et les ancrages de retenue, sont intégrés au bâtiment et disponibles toute l’année. Ils nécessitent une inspection et une certification périodiques, plutôt que des autorisations d’installation répétées, ce qui les rend plus efficaces à long terme.
Les systèmes temporaires, tels que les plates-formes élévatrices mobiles, les échafaudages, les stabilisateurs et les installations à cordes, sont installés pour chaque intervention et doivent être recertifiés avant chaque utilisation. Bien qu’utiles pour des tâches à court terme, ils sont moins efficaces pour les bâtiments nécessitant un nettoyage ou une inspection régulière de la façade commerciale.
Pour la plupart des bâtiments de moyenne et grande hauteur, les systèmes permanents offrent une meilleure conformité, une sécurité accrue et un coût de cycle de vie réduit.
Un système d’accès aux façades permanent devient nécessaire en fonction de plusieurs facteurs clés. La hauteur du bâtiment est le principal facteur déterminant.
La complexité de la façade est un autre élément essentiel à prendre en compte. Les bâtiments présentant des formes courbes, en retrait ou en porte-à-faux nécessitent généralement des solutions d’accès sur mesure que les systèmes temporaires ne peuvent pas prendre en charge en toute sécurité. La fréquence de l’entretien joue également un rôle, car les bâtiments nécessitant un nettoyage ou une inspection réguliers tirent profit de systèmes toujours prêts à l’emploi. De plus, de nombreux entrepreneurs en façade exigent un système d’accès permanent avant de délivrer des garanties, ce qui rend une intégration précoce indispensable.

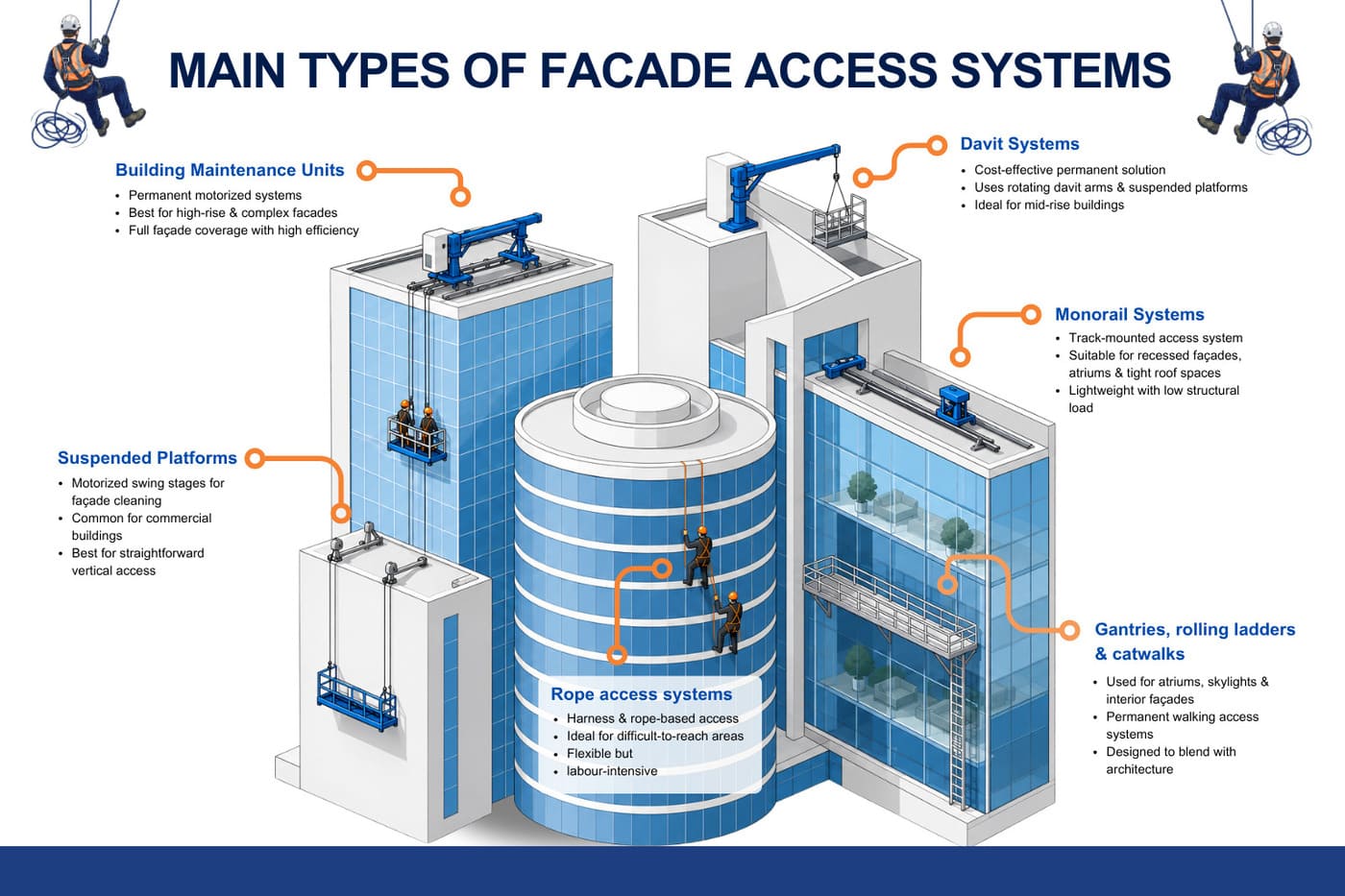

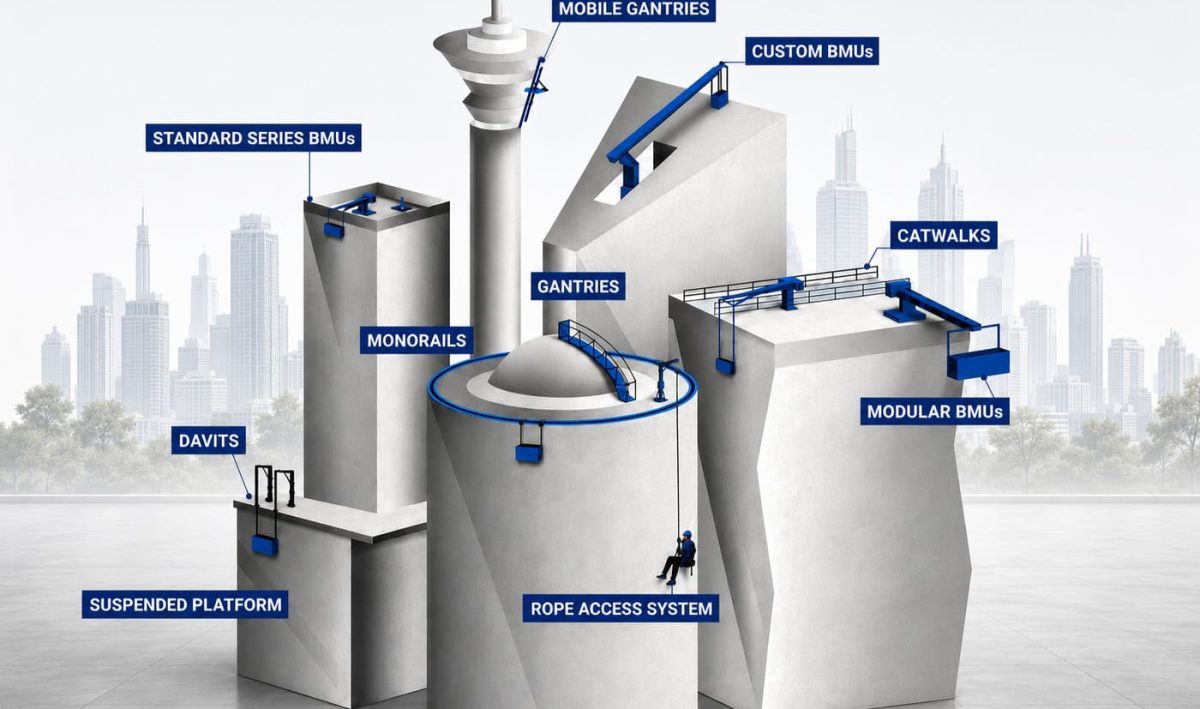

Les systèmes d’accès aux façades vont des grandes unités motorisées installées de manière permanente aux systèmes légers sur rails, en passant par les solutions à potence, monorail et à câble. Ces systèmes prennent en charge un large éventail d’applications, allant des services de nettoyage de façade courants aux tâches complexes d’inspection et de réparation. Chaque système présente des capacités, des exigences structurelles et des avantages opérationnels distincts.
Une unité de maintenance de bâtiment est un système motorisé installé de manière permanente qui permet à une plate-forme suspendue de se déplacer verticalement et horizontalement le long d’une façade. Les BMU constituent la solution standard pour les immeubles de grande hauteur et les bâtiments complexes, offrant une couverture complète et un fonctionnement efficace.
Facade Access Solutions, filiale du groupe Alimak, a fourni des systèmes BMU pour des projets emblématiques tels que la Burj Khalifa, la Shanghai Tower et le Merdeka 118 par l’intermédiaire de ses marques CoxGomyl et Manntech.
Les BMU compactes sont conçues pour les bâtiments aux façades simples et à l’espace de toiture limité. Elles fonctionnent sur des rails de toiture ou des voies en béton et offrent un faible impact visuel tout en restant faciles à entretenir.
Les BMU modulaires offrent une plus grande flexibilité pour les bâtiments de moyenne et grande hauteur présentant une géométrie plus complexe. Leur conception configurable permet des ajustements sans nécessiter le remplacement complet du système.
Les nacelles de toit sur mesure et télescopiques sont conçues pour les bâtiments à l’architecture complexe ou les gratte-ciel. Ces systèmes peuvent inclure des bras télescopiques, des plates-formes articulées et des solutions de stationnement dissimulées qui s’intègrent à la conception du bâtiment.
Les systèmes à flèche constituent une solution traditionnelle et économique pour les équipements de nettoyage de façade dans les installations permanentes. Ils se composent de bases fixes, de bras de flèche rotatifs, de plates-formes suspendues et de lignes de vie de sécurité.
Les bras de bossoir portables constituent une solution économique généralement utilisée sur des bâtiments d’une hauteur maximale d’environ 90 m (300 pieds), où le repositionnement manuel est acceptable sur le plan opérationnel. Grâce à des chariots de bossoir motorisés sur des rails de toiture, la même gamme d’équipements peut être utilisée pour l’entretien des immeubles de grande hauteur lorsqu’elle est correctement adaptée aux exigences du projet.
Les systèmes de chariots à flèche motorisés éliminent le repositionnement manuel en permettant au système de se déplacer le long d’un rail fixe. Cela améliore considérablement l’efficacité pour les bâtiments de moyenne et grande hauteur nécessitant un entretien fréquent.
Les systèmes monorail utilisent un rail monté le long de la façade ou de la ligne de toiture du bâtiment, permettant à un chariot et à une plate-forme suspendue de se déplacer horizontalement. Ces systèmes sont particulièrement efficaces pour les bâtiments présentant des façades en retrait, des atriums ou des zones inaccessibles aux équipements montés sur le toit.
Les rails monorail standard sont légers et imposent une charge structurelle minimale. Des configurations avancées peuvent inclure des intersections pour étendre la couverture.
Les systèmes de monorail grimpant permettent de se déplacer le long de surfaces inclinées ou courbes, ce qui les rend adaptés aux conceptions architecturales complexes telles que les toits en pente ou les atriums vitrés.
Les plates-formes suspendues, également appelées nacelles pivotantes, sont des nacelles motorisées soutenues par des systèmes installés sur le toit. Elles sont largement utilisées pour le nettoyage des façades extérieures des bâtiments commerciaux.
Ces plates-formes peuvent généralement accueillir deux opérateurs et permettent un déplacement vertical le long de la façade. Cependant, le repositionnement horizontal nécessite un détachement et un repositionnement avant utilisation, ce qui les rend moins efficaces pour les structures de grande taille ou complexes. Pour les bâtiments plus hauts, les BMU ou les systèmes de potence motorisés sont généralement plus adaptés.
Les systèmes d’accès par corde permettent aux techniciens de monter et de descendre le long d’une façade à l’aide de harnais et de cordes fixés à des ancrages structurels. Des systèmes adaptés à l’accès par corde peuvent être conçus en utilisant des points d’ancrage favorisant l’application et la conception ou les procédures d’accès par corde.
Ces systèmes sont particulièrement adaptés aux tâches de courte durée ou aux zones difficiles d’accès. Leur mise en œuvre, qui nécessite beaucoup de main-d’œuvre, peut entraîner des coûts à long terme plus élevés que ceux des systèmes permanents.
Les portiques, les échelles roulantes et les passerelles sont des systèmes spécialisés utilisés pour accéder aux toits en verre, aux atriums et aux façades intérieures. Les portiques se déplacent le long de rails et permettent un accès piétonnier en toute sécurité, tandis que les échelles roulantes offrent un positionnement incliné pour les travaux de maintenance.
Les passerelles sont des voies de circulation permanentes intégrées à la structure du bâtiment, permettant une inspection et un entretien léger en toute sécurité. Ces systèmes sont généralement conçus pour s’harmoniser avec l’esthétique architecturale tout en garantissant un accès sécurisé.
L’approche la plus efficace consiste à faire appel au service de conception intégrée (IDS) de FAS ou à impliquer un spécialiste de l’accès aux façades dès le début du processus de conception. Cela garantit que les exigences structurelles, les charges sur le toit et l’intégration du système sont prises en compte dès le départ. Les facteurs suivants déterminent la solution la plus appropriée.

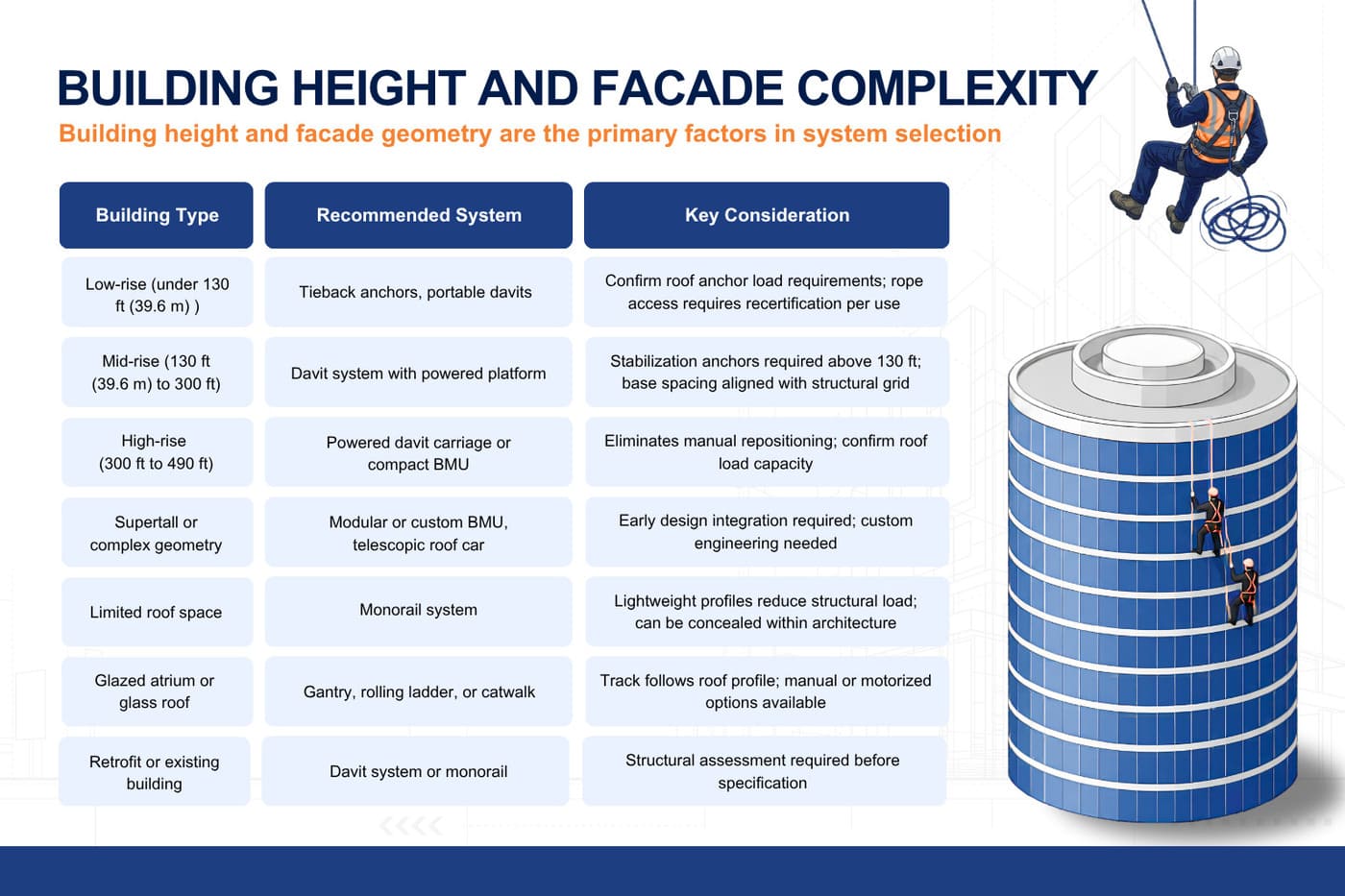

La hauteur du bâtiment et la géométrie de la façade sont les principaux facteurs à prendre en compte dans le choix du système.
| Type de bâtiment | Système recommandé | Considérations clés |
|---|---|---|
| Bâtiment de faible hauteur (moins de 130 pieds (39,6 m)) | Ancrages de retenue, bossoirs portables | Vérifier les exigences de charge des ancrages de toiture ; l’accès par corde nécessite une recertification à chaque utilisation |
| Bâtiments de hauteur moyenne (de 39,6 m à 91,4 m) | Système de bossoirs avec plate-forme motorisée | Ancrages de stabilisation requis au-delà de 39,6 m ; espacement des bases aligné sur la trame structurelle |
| Immeubles de grande hauteur (de 300 à 490 pieds) | Chariot à flèche motorisé ou BMU compacte | Élimine le repositionnement manuel ; vérifier la capacité de charge du toit |
| Gratte-ciel ou géométrie complexe | BMU modulaire ou sur mesure, chariot de toit télescopique | Intégration précoce de la conception requise ; ingénierie sur mesure nécessaire |
| Espace de toiture limité | Système monorail | Les profilés légers réduisent la charge structurelle ; peuvent être dissimulés dans l’architecture |
| Atrium vitré ou toit en verre | Portique, échelle roulante ou passerelle | Le rail suit le profil du toit ; options manuelles ou motorisées disponibles |
| Rénovation ou bâtiment existant | Système à potence ou monorail | Évaluation structurelle requise avant la spécification |
La géométrie de la façade influence également le choix du système. Les bâtiments présentant des courbes, des retraits ou des profils irréguliers nécessitent souvent des solutions sur mesure ou une combinaison de systèmes pour assurer une couverture complète.
Les bâtiments dont le nettoyage est fréquent tirent profit de systèmes permanents qui minimisent le temps d’installation et les coûts d’exploitation. Les systèmes utilisés pour le nettoyage hebdomadaire ou mensuel des façades doivent être efficaces et faciles à déployer.
Les bâtiments dont la fréquence d’entretien est moindre peuvent s’appuyer sur des systèmes plus simples, mais le coût du cycle de vie doit toujours être pris en compte. Les systèmes à potence et les réseaux d’ancrage offrent également une flexibilité pour de multiples fonctions d’entretien, notamment les inspections et les réparations.
Chaque système d’accès aux façades impose des charges spécifiques à la structure du bâtiment. Ces charges doivent être validées par un ingénieur en structure lors de la phase de conception.
Les systèmes à potence appliquent des charges localisées aux points d’ancrage, tandis que les BMU peuvent peser plusieurs tonnes selon leur configuration. Les systèmes monorail offrent une alternative à faible charge et sont souvent utilisés lorsque la capacité du toit est limitée.
Pour les applications de rénovation, toutes les méthodes de montage doivent être soigneusement évaluées afin de garantir la compatibilité avec la structure existante.
Tous les systèmes d’accès en façade doivent être conformes aux normes de sécurité applicables. En Amérique du Nord, cela inclut les réglementations de l’OSHA et les réglementations locales, tandis que le Canada suit les normes CSA et que l’Europe adhère à la norme EN 1808.
Les systèmes permanents nécessitent une inspection périodique par une personne compétente conformément à l’OSHA 1910.66(g)(2), à la norme EN 1808 §9 et à l’ASME A120.1 §10. Les essais de charge sont effectués lors de la mise en service et après toute modification, réparation affectant le chemin de charge ou déplacement — et non pas annuellement.
Facade Access Solutions, qui fait partie du groupe Alimak, possède plus de 80 ans d’expérience et compte plus de 16 000 systèmes installés à travers le monde. Grâce à ses équipes d’ingénieurs basées en Allemagne, en Espagne, au Luxembourg, à Toronto, à Dubaï et à Singapour, l’entreprise accompagne les projets depuis la conception initiale jusqu’à l’installation, garantissant la conformité et la performance à long terme. Nous proposons également des services de conception intégrée (IDS) qui vous aideront à concevoir la solution la plus sûre, la plus pratique et la plus économique. Renseignez-vous sur nos services IDS.
Découvrez notre gamme complète de systèmes d’accès aux façades.
Discutez de votre bâtiment avec un ingénieur de Facade Access Solutions.
Contactez nos spécialistes pour découvrir la solution adaptée à votre bâtiment.
Demander un devisLes unités de maintenance des bâtiments sont le système le plus couramment utilisé pour les immeubles de grande hauteur, car elles offrent une couverture complète de la façade, un fonctionnement efficace et des normes de sécurité élevées pour l’entretien courant.
Les systèmes permanents doivent être inspectés à la fréquence prescrite par la réglementation locale, avec des contrôles supplémentaires requis après des événements majeurs ou des modifications structurelles afin de garantir le maintien de la conformité.
Oui, de nombreux bâtiments peuvent être équipés a posteriori de systèmes tels que des bossoirs ou des monorails. Une évaluation structurelle est nécessaire pour confirmer la capacité de charge et déterminer les méthodes de montage appropriées.
Un système à potence utilise des bases fixes avec des bras portables ou montés sur rail, tandis qu’une BMU est un système motorisé entièrement intégré capable de se déplacer automatiquement le long du bâtiment.
Oui, tous les systèmes doivent être certifiés pour répondre aux normes de sécurité. La certification comprend une inspection, des essais de charge et une documentation réalisée par un professionnel qualifié.
