Los sistemas de acceso a fachadas se clasifican en varias categorías generales, cada una de ellas adaptada a una altura de edificio, una geometría de fachada y unos requisitos de mantenimiento distintos. En el caso de los edificios de mediana y gran altura, estos sistemas son esenciales para garantizar la limpieza, inspección y reparación seguras y eficientes de las fachadas.
Desde las unidades de mantenimiento de edificios (BMU) permanentes hasta los sistemas de grúas, monorraíles, plataformas suspendidas, acceso por cuerdas y sistemas de soporte, cada solución desempeña un papel distinto en la limpieza de fachadas de edificios y en la planificación del mantenimiento a largo plazo. El sistema adecuado depende del diseño estructural, la frecuencia de acceso y las exigencias operativas. Este artículo abarca todas las categorías principales y describe los factores estructurales, normativos y de diseño que influyen en la selección.
Los sistemas de acceso a la fachada afectan directamente a la seguridad de los trabajadores, al cumplimiento normativo y al coste del mantenimiento a largo plazo. No integrar un sistema adecuado durante la fase de diseño suele dar lugar a incumplimientos, soluciones temporales inseguras o costosas adaptaciones posteriores en el ciclo de vida del edificio.
En muchas regiones, los edificios que superan determinados umbrales de altura están obligados por ley a incluir sistemas de acceso a la fachada permanentes. Estos sistemas reducen significativamente el riesgo al incorporar mecanismos de seguridad de ingeniería, como la suspensión de doble línea, la estabilización y el funcionamiento controlado. También garantizan una cobertura completa para la limpieza de la fachada exterior, eliminando las lagunas de mantenimiento que pueden provocar un deterioro a largo plazo o problemas de garantía.
Los sistemas de acceso a fachadas se dividen en dos categorías principales: permanentes y temporales. Los sistemas permanentes, que incluyen BMU, monorraíles, redes de bases de pescante y anclajes de sujeción, se integran en el edificio y están disponibles durante todo el año. Requieren inspecciones y certificaciones periódicas, en lugar de repetidas aprobaciones de instalación, lo que los hace más eficientes a largo plazo.
Los sistemas temporales, como las plataformas elevadoras móviles, los andamios, los estabilizadores y las instalaciones con cuerdas, se instalan para cada trabajo y deben recertificarse antes de cada uso. Aunque son útiles para tareas a corto plazo, resultan menos eficientes para edificios que requieren una limpieza o inspección comercial regular de la fachada.
Para la mayoría de los edificios de mediana y gran altura, los sistemas permanentes ofrecen un mejor cumplimiento normativo, mayor seguridad y un menor coste del ciclo de vida.
Un sistema de acceso a la fachada permanente se hace necesario en función de varios factores clave. La altura del edificio es el factor principal.
La complejidad de la fachada es otra consideración fundamental. Los edificios con diseños curvos, empotrados o en voladizo suelen requerir soluciones de acceso diseñadas a medida que los sistemas temporales no pueden ofrecer de forma segura. La frecuencia del mantenimiento también influye, ya que los edificios que requieren limpieza o inspección periódicas se benefician de sistemas que están siempre listos para su uso. Además, muchos contratistas de fachadas exigen un sistema de acceso permanente antes de emitir garantías, lo que hace que la integración temprana sea esencial.

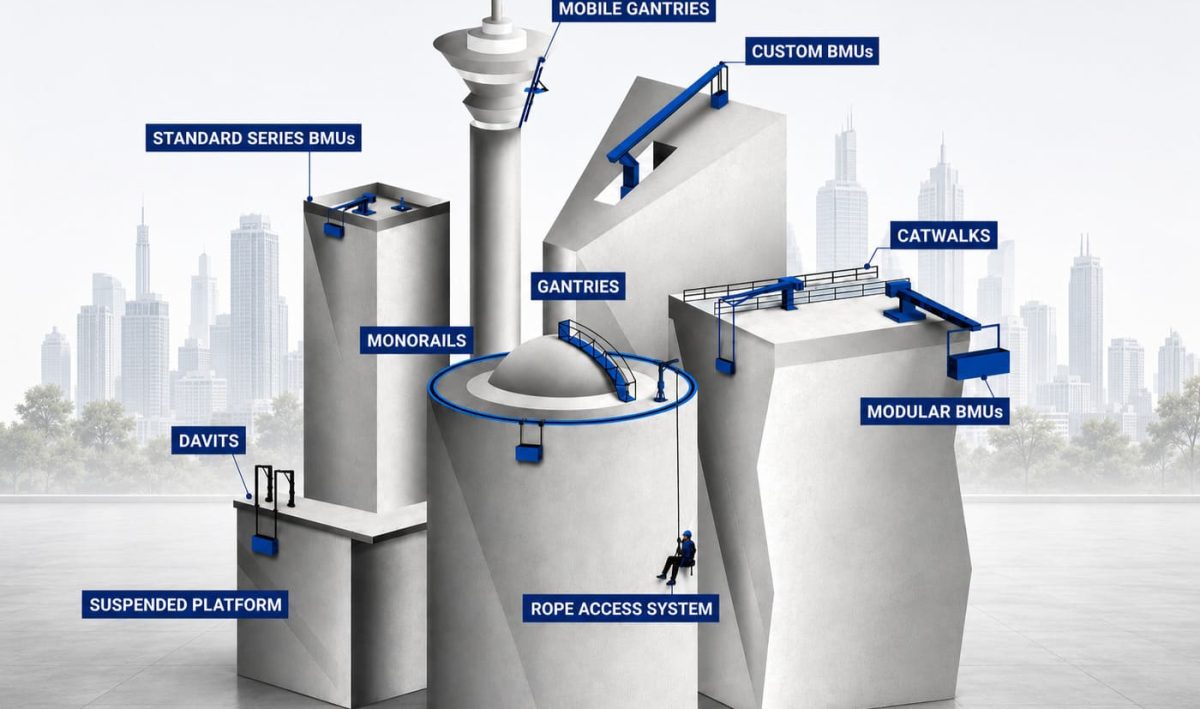

Los sistemas de acceso a fachadas abarcan desde grandes unidades motorizadas instaladas de forma permanente hasta sistemas ligeros basados en raíles, soluciones con pescantes, monorraíles y sistemas basados en cuerdas. Estos sistemas admiten una amplia gama de aplicaciones, desde servicios rutinarios de limpieza de fachadas de edificios hasta complejas tareas de inspección y reparación. Cada sistema tiene capacidades, requisitos estructurales y ventajas operativas distintas.
Una unidad de mantenimiento de edificios es un sistema motorizado instalado de forma permanente que permite que una plataforma suspendida se desplace vertical y horizontalmente a lo largo de la fachada de un edificio. Las BMU son la solución estándar para edificios de gran altura y complejos, ya que ofrecen una cobertura total y un funcionamiento eficiente.
Facade Access Solutions, parte del Grupo Alimak, ha suministrado sistemas BMU para proyectos emblemáticos como el Burj Khalifa, la Torre de Shanghái y el Merdeka 118 a través de sus marcas CoxGomyl y Manntech.
Las BMU compactas están diseñadas para edificios con fachadas sencillas y espacio limitado en la azotea. Funcionan sobre vías en la azotea o pistas de hormigón y ofrecen un bajo impacto visual, a la vez que son fáciles de mantener.
Los BMU modulares proporcionan una mayor flexibilidad para edificios de altura media a alta con una geometría más compleja. Su diseño configurable permite realizar ajustes sin necesidad de sustituir todo el sistema.
Las cabinas de tejado personalizadas y telescópicas están diseñadas para edificios arquitectónicamente complejos o de gran altura. Estos sistemas pueden incluir brazos telescópicos, plataformas articuladas y soluciones de estacionamiento ocultas que se integran en el diseño del edificio.
Los sistemas de grúa son una solución tradicional y rentable para equipos de limpieza de fachadas en instalaciones permanentes. Consisten en bases fijas, brazos de grúa giratorios, plataformas suspendidas y líneas de seguridad.
Los brazos de pescante portátiles son una solución rentable que se utiliza habitualmente en edificios de hasta unos 90 m (300 pies), donde el reposicionamiento manual es aceptable desde el punto de vista operativo. Con carros de grúa motorizados sobre carriles en el tejado, la misma familia de equipos puede dar servicio a edificios de gran altura cuando se diseña adecuadamente para los requisitos del proyecto.
Los sistemas de carros de grúa motorizados eliminan el reposicionamiento manual al permitir que el sistema de grúa se desplace a lo largo de un carril fijo. Esto mejora significativamente la eficiencia en edificios de mediana y gran altura con necesidades de mantenimiento frecuentes.
Los sistemas de monorraíl utilizan un carril montado a lo largo de la fachada del edificio o la línea del tejado, lo que permite que un carro y una plataforma suspendida se desplacen horizontalmente. Estos sistemas son especialmente eficaces para edificios con fachadas empotradas, atrios o zonas inaccesibles para los equipos montados en el tejado.
Los carriles de monorraíl estándar son ligeros e imponen una carga estructural mínima. Las configuraciones avanzadas pueden incluir intersecciones para ampliar la cobertura.
Los sistemas de monorraíl trepantes permiten el desplazamiento a lo largo de superficies inclinadas o curvas, lo que los hace adecuados para diseños arquitectónicos complejos, como tejados inclinados o atrios acristalados.
Las plataformas suspendidas, también conocidas como plataformas oscilantes, son cestas motorizadas sostenidas por sistemas montados en el tejado. Se utilizan ampliamente para la limpieza de fachadas exteriores en edificios comerciales.
Estas plataformas suelen soportar a dos operarios y permiten el desplazamiento vertical a lo largo de la fachada. Sin embargo, el desplazamiento horizontal requiere desmontarlas y volver a colocarlas antes de su uso, lo que las hace menos eficientes para estructuras grandes o complejas. Para edificios más altos, las BMU o los sistemas de grúa motorizada suelen ser más adecuados.
Los sistemas de acceso por cuerdas permiten a los técnicos ascender y descender por la fachada de un edificio utilizando arneses y cuerdas fijadas a anclajes estructurales. Se pueden diseñar sistemas aptos para el acceso por cuerdas utilizando una colocación de anclajes de sujeción que facilite la aplicación y el diseño o los procedimientos de acceso por cuerdas.
Estos sistemas son más adecuados para tareas de corta duración o zonas de difícil acceso. Su funcionamiento, que requiere mucha mano de obra, puede suponer unos costes a largo plazo más elevados en comparación con los sistemas permanentes.
Los pórticos, las escaleras rodantes y las pasarelas son sistemas especializados que se utilizan para acceder a cubiertas acristaladas, atrios y fachadas interiores. Los pórticos se desplazan por raíles y permiten un acceso seguro a pie, mientras que las escaleras rodantes ofrecen una posición inclinada para los trabajos de mantenimiento.
Las pasarelas son pasarelas permanentes integradas en la estructura del edificio, que permiten realizar inspecciones y trabajos de mantenimiento ligeros de forma segura. Estos sistemas suelen diseñarse para integrarse en la estética arquitectónica, al tiempo que garantizan un acceso seguro.
El enfoque más eficaz es utilizar el Servicio de Diseño Integrado de FAS (IDS) o contar con un especialista en acceso a fachadas desde las primeras fases del proceso de diseño. Esto garantiza que los requisitos estructurales, las cargas del tejado y la integración del sistema se tengan en cuenta desde el principio. Los siguientes factores determinan la solución más adecuada.
La altura del edificio y la geometría de la fachada son los factores principales a la hora de seleccionar el sistema.
| Tipo de edificio | Sistema recomendado | Consideraciones clave |
|---|---|---|
| Edificios de baja altura (menos de 130 pies (39,6 m)) | Anclajes de sujeción, pescantes portátiles | Confirmar los requisitos de carga de los anclajes de techo; el acceso mediante cuerdas requiere recertificación por uso |
| Edificios de altura media (de 130 pies (39,6 m) a 300 pies) | Sistema de pescantes con plataforma motorizada | Se requieren anclajes de estabilización por encima de los 130 pies; espaciado de la base alineado con la rejilla estructural |
| Rascacielos (de 300 a 490 pies) | Carro de pescante motorizado o BMU compacta | Elimina el reposicionamiento manual; confirme la capacidad de carga del tejado |
| Edificios superaltos o de geometría compleja | BMU modular o a medida, carro de techo telescópico | Se requiere integración temprana en el diseño; se necesita ingeniería a medida |
| Espacio limitado en el techo | Sistema de monorraíl | Los perfiles ligeros reducen la carga estructural; pueden ocultarse dentro de la arquitectura |
| Atrio acristalado o techo de cristal | Pórtico, escalera rodante o pasarela | La vía sigue el perfil del techo; opciones manuales o motorizadas disponibles |
| Rehabilitación o edificio existente | Sistema de pescante o monorraíl | Se requiere evaluación estructural antes de la especificación |
La geometría de la fachada influye aún más en la elección del sistema. Los edificios con curvas, retranqueos o perfiles irregulares suelen requerir soluciones de ingeniería a medida o una combinación de sistemas para lograr una cobertura de acceso completa.
Los edificios con programas de limpieza frecuentes se benefician de sistemas permanentes que minimizan el tiempo de instalación y los costes operativos. Los sistemas utilizados para los servicios de limpieza de fachadas de edificios con periodicidad semanal o mensual deben ser eficientes y fáciles de instalar.
Los edificios con menor frecuencia de mantenimiento pueden recurrir a sistemas más sencillos, pero siempre debe tenerse en cuenta el coste del ciclo de vida. Los sistemas de grúas y las redes de anclaje también ofrecen flexibilidad para múltiples funciones de mantenimiento, incluidas las inspecciones y las reparaciones.
Cada sistema de acceso a la fachada impone cargas específicas sobre la estructura del edificio. Estas cargas deben ser validadas por un ingeniero estructural durante la fase de diseño.
Los sistemas de grúa de mástil aplican cargas localizadas en los puntos de base, mientras que las BMU pueden pesar varias toneladas dependiendo de la configuración. Los sistemas de monorraíl ofrecen una alternativa de menor carga y se utilizan a menudo cuando la capacidad del tejado es limitada.
Para aplicaciones de rehabilitación, todos los métodos de montaje deben evaluarse cuidadosamente para garantizar la compatibilidad con la estructura existente.
Todos los sistemas de acceso a fachadas deben cumplir con las normas de seguridad aplicables. En Norteamérica, esto incluye la OSHA y las normativas locales, mientras que Canadá sigue las normas CSA y Europa se adhiere a la norma EN 1808.
Los sistemas permanentes requieren una inspección periódica por parte de una persona competente según la norma OSHA 1910.66(g)(2), la norma EN 1808, apartado 9, y la norma ASME A120.1, apartado 10. Las pruebas de carga se realizan en el momento de la puesta en servicio y tras cualquier modificación, reparación que afecte a la trayectoria de carga o reubicación, no anualmente.
Facade Access Solutions, parte del Grupo Alimak, cuenta con más de 80 años de experiencia y más de 16 000 sistemas instalados en todo el mundo. Con equipos de ingeniería en Alemania, España, Luxemburgo, Toronto, Dubái y Singapur, la empresa presta apoyo a los proyectos desde la fase inicial de diseño hasta la instalación, garantizando el cumplimiento normativo y el rendimiento a largo plazo. También ofrecemos Servicios de Diseño Integrado (IDS) que le ayudarán a diseñar la solución más segura, práctica y económica. Pregunte por nuestros servicios IDS.
Explore nuestra gama completa de sistemas de acceso a fachadas.
Hable con un ingeniero de Facade Access Solutions sobre su edificio.
Hable con nuestros especialistas para encontrar la solución adecuada para su edificio.
Solicitar una cotizaciónLas unidades de mantenimiento de edificios son el sistema más utilizado en edificios de gran altura, ya que proporcionan una cobertura completa de la fachada, un funcionamiento eficiente y altos estándares de seguridad para el mantenimiento continuo.
Los sistemas permanentes deben inspeccionarse con la frecuencia establecida por la normativa local, y se requieren comprobaciones adicionales tras acontecimientos importantes o cambios estructurales para garantizar el cumplimiento continuo de la normativa.
Sí, muchos edificios pueden adaptarse con sistemas como pescantes o monorraíles. Se requiere una evaluación estructural para confirmar la capacidad de carga y determinar los métodos de montaje adecuados.
Un sistema de pescantes utiliza bases fijas con brazos portátiles o montados sobre raíles, mientras que una BMU es un sistema motorizado totalmente integrado capaz de desplazarse por el edificio de forma automática.
Sí, todos los sistemas deben estar certificados para cumplir con las normas de seguridad. La certificación incluye la inspección, las pruebas de carga y la documentación por parte de un profesional cualificado.
