Die Planung der Gebäudewartungseinheit ist keine nachträgliche Entscheidung. Sie ist ein zentraler Bestandteil der Art und Weise, wie ein Gebäude konstruiert, zugänglich gemacht und über seinen gesamten Lebenszyklus hinweg instand gehalten wird.
Wenn die Planung der Gebäudeinstandhaltungseinheit zu spät in Angriff genommen wird, sind die Folgen unmittelbar und kostspielig. Bauliche Nachrüstungen werden unvermeidlich. Der Zugang zur Fassade wird beeinträchtigt. Die Risiken hinsichtlich der Einhaltung von Vorschriften steigen. Was ein integriertes System hätte sein sollen, wird zu einer Einschränkung.
Für Architekten, Ingenieure und Bauträger geht die Planung der BMU weit über die Auswahl der Ausrüstung hinaus. Sie legt fest, wie technische Systeme mit der Gebäudestruktur interagieren und wie der Zugang zu jedem Abschnitt der Fassade gewährleistet wird. Die Konfiguration des Auslegers, die Auswahl der Hebevorrichtung, die Fahrsysteme und die Gestaltung der Arbeitsbühne müssen von Anfang an auf die Tragfähigkeit des Daches, die Gegebenheiten der Brüstung und die architektonischen Vorgaben abgestimmt sein.
Gebäudehöhe, Fassadengeometrie und Dachkonfiguration bestimmen direkt die BMU-Strategie. Gleichzeitig muss die Einhaltung von Normen wie EN 1808, OSHA 1910.66, ASME A120.1 und AS/NZS 1418.13:2013 in die Planung integriert werden. Dies sind keine Überprüfungen in der Endphase. Es handelt sich um technische Vorgaben, die das System vom ersten Tag an prägen.
Eine effektive BMU-Planung befindet sich an der Schnittstelle zwischen Tragwerksplanung, Haustechnik und Architektur. Diese Disziplinen müssen gemeinsam berücksichtigt werden, um einen sicheren Betrieb und eine vollständige Fassadenabdeckung zu gewährleisten.
Eine gut durchdachte BMU beginnt mit einem klaren Verständnis des Gebäudes.
Die Gebäudehöhe bestimmt die Konfiguration der Aufzüge und die Seillänge. Bei Bauwerken über 125 Metern sind in der Regel mehrschichtige Trommelaufzüge erforderlich. Modulare und maßgeschneiderte BMUs mit mehrschichtigen Trommelaufzügen bedienen Gebäude weit über 300 m. Mehrstufige Konfigurationen wurden am Burj Khalifa (828 m), am Merdeka 118 (679 m) und am Shanghai Tower (632 m) eingesetzt.
Die Komplexität der Fassade bestimmt die Auslegerkonfiguration. Einförmige Fassaden erfordern möglicherweise nur einen festen Ausleger, während zurückgesetzte, abgestufte oder gekrümmte Geometrien teleskopische, schwenkbare oder gelenkige Konstruktionen erfordern.
Die Dachkonstruktion bestimmt den Systemtyp. Tragende Dächer tragen Schienensysteme, während nichttragende Dächer Lösungen erfordern, die an der Brüstung montiert werden. Betonschienensysteme bieten eine Alternative, wenn die Installation von Schienen nicht möglich ist.
Der verfügbare Dachraum beeinflusst die Strategie für die Unterbringung und Verdeckung. Ob die BMU offen, in einer Garage oder in einer vertieften Grube untergebracht wird, muss frühzeitig berücksichtigt werden.
Die Anforderungen an die Fassadenabdeckung bestimmen, ob eine einzelne BMU ausreicht oder ob zusätzliche Systeme erforderlich sind.
EN 1808:2015 §6.1.2.5 schreibt einen statischen Sicherheitsfaktor von mindestens 12 für jedes Tragseil vor (d. h. MBL des Seils ≥ 12 × maximale statische Seilspannung). Dies bestimmt die Wahl des Seildurchmessers – typischerweise 7–14 mm, abhängig von der Länge der Seilschiene, der Nutzlast und der Seilführung. In Nordamerika verlangen OSHA und CSA, dass Tragseile einen Sicherheitsfaktor von 10:1 einhalten.

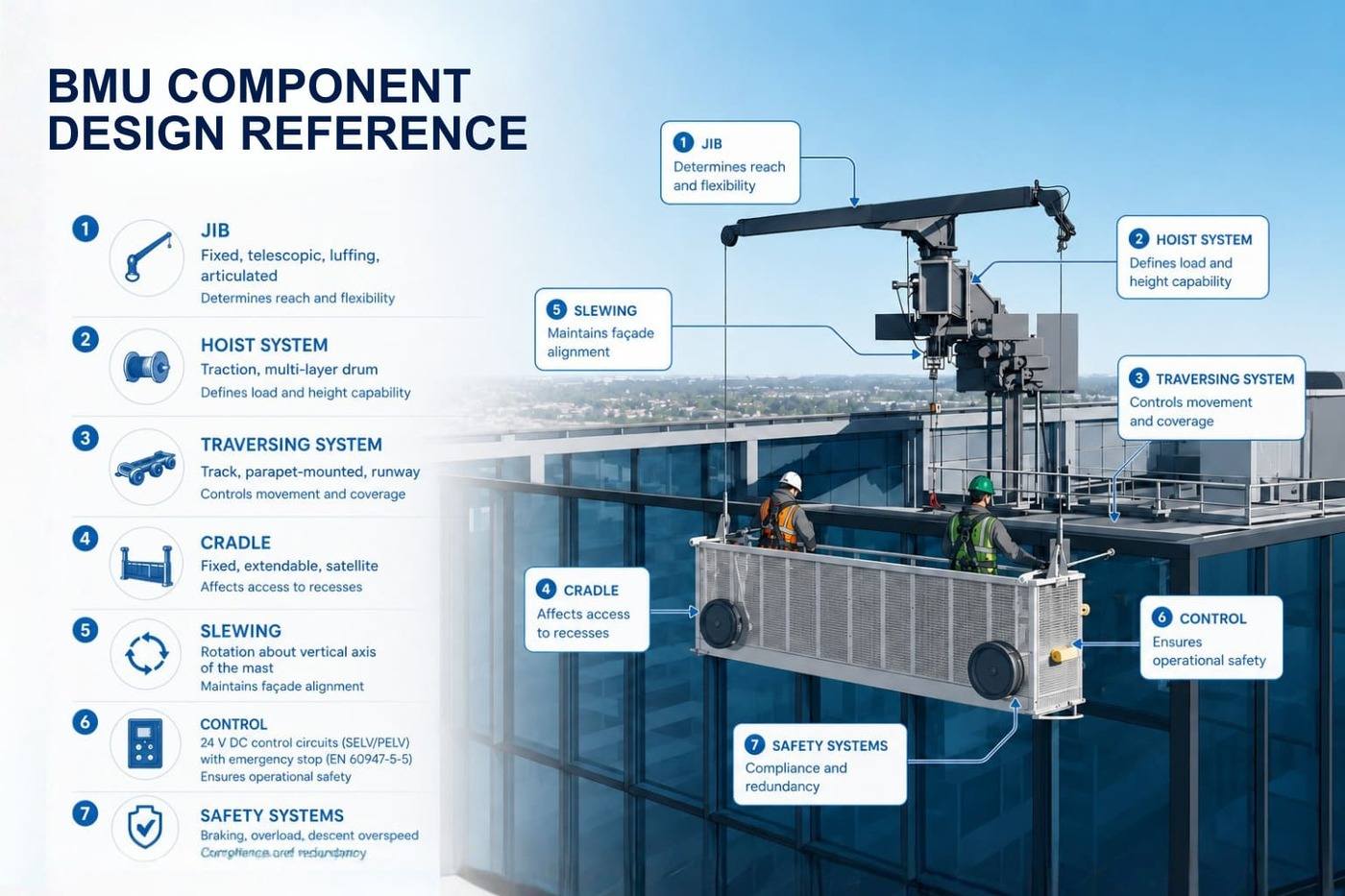

Eine BMU ist ein vollständig konfiguriertes System. Jede Komponente bestimmt die Fassadenabdeckung, die Sicherheit und die Integration in das Gebäude.
| Komponente | Wichtige Optionen | Auswirkungen auf das Design | Einsatzbereich |
|---|---|---|---|
| Ausleger | Feststehend, teleskopierbar, schwenkbar, gelenkig | Bestimmt Reichweite und Flexibilität | Teleskopisch/gelenkig für komplexe Fassaden |
| Hubwerk | Seilzug, mehrlagige Trommel | Bestimmt Tragkraft und Hubhöhe | Trommelzüge für Hochhäuser |
| Traversiersystem | Schiene, brüstungsmontiert, Laufbahn | Steuert Bewegung und Reichweite | Brüstung/Laufbahn für begrenzte Dächer |
| Schale | Feststehend, ausfahrbar, Satellit | Beeinflusst den Zugang zu Aussparungen | Ausziehbar/Satellit für komplexe Fassaden |
| Schwenkbar | Drehung um die vertikale Achse des Mastes | Erhält die Ausrichtung der Fassade | Erforderlich für Ecken und Kurven |
| Steuerung | Die Steuerkreise arbeiten mit Kleinspannung (typischerweise 24 V DC) gemäß den SELV/PELV-Anforderungen der EN 1808. Not-Aus-Funktionen mit zwangsöffnenden Kontakten (EN 60947-5-5) sind vorgeschrieben. | Gewährleistet die Betriebssicherheit | Standard bei allen Systemen |
| Sicherheitssysteme | Bremsen, Überlast, Abwärtsüberdrehzahl | Konformität und Redundanz | Vorgeschrieben gemäß EN/OSHA |
Der Ausleger bestimmt, wie die BMU mit der Fassade interagiert und ob ein vollständiger Zugang erreicht werden kann.
| Fassadenbeschaffenheit | Empfohlener Auslegertyp | Grund |
|---|---|---|
| Mäßige Rücksprünge | Teleskopausleger | Einstellbare Ausladung |
| Schrägdächer | Wippausleger | Vertikale Durchfahrtshöhe |
| Komplexe Geometrie | Gelenkausleger | Mehrpunkt-Flexibilität |
| Hochkomplexe Strukturen | Teleskopierbarer + drehbarer Hub | Maximale Zugänglichkeit |
Feste Ausleger eignen sich für einfache Fassaden, während teleskopische und gelenkige Konstruktionen es dem System ermöglichen, sich an komplexe Geometrien anzupassen. Wippausleger ermöglichen vertikale Bewegungen, sodass der Arm architektonische Elemente umgehen kann. Ein Schwenkkopf sorgt dafür, dass die Arbeitsbühne während des Betriebs parallel zur Fassade bleibt.
Der Hubmechanismus bestimmt die vertikale Bewegung und die Betriebsgrenzen. Die zulässige Tragfähigkeit (SWL) der Personengondel ist gemäß EN 1808 auf 1.000 kg begrenzt. Standardkonfigurationen tragen 240–500 kg; modulare Gondeln erreichen 1.000 kg. Hebezeuge nur für Material (die der Norm EN 14492-1 statt EN 1808 unterliegen) überschreiten die Grenzen für Personen, wenn separate Anwendungsfälle zum Heben von Ausrüstung vorgesehen sind.
Typische Betriebshubgeschwindigkeiten liegen bei 9–11 m/min und damit deutlich unter der Obergrenze von 18 m/min, die EN 1808 §5.3.7 für fest installierte Gondeln festlegt. Die Fahrgeschwindigkeiten liegen typischerweise im Bereich von 10–15 m/min.
Traversierungssysteme bestimmen, wie sich die BMU über das Gebäude bewegt.
Horizontale Schienen sind am gebräuchlichsten, sofern der Dachraum dies zulässt. Auf Brüstungen montierte Systeme übertragen Lasten an den Gebäuderand und eignen sich für nichttragende Dächer. Betonlaufbahnsysteme arbeiten ohne Schienen und nutzen eine Radbewegung über eine tragende Fläche.
Rangiersysteme ermöglichen es der BMU, in Garagen oder verdeckte Positionen zu fahren. Bei geneigten oder gewölbten Dächern sorgen geneigte oder Zahnstangensysteme mit Selbstnivellierung für Stabilität.
Die Arbeitsbühne ist die Arbeitsplattform, die in der Regel aus Aluminium gefertigt ist und über integrierte Sicherheitssysteme verfügt.
Körbe werden in der Regel an einem Arbeitsseil sowie einem unabhängigen zweiten Sicherheitsseil an jedem Aufhängepunkt aufgehängt – ein doppelt aufgehängter Korb verfügt daher üblicherweise über vier Seile (zwei Arbeitsseile + zwei Sicherheitsseile). Die genaue Konfiguration hängt von der Länge des Korbs, der Tragfähigkeit (SWL) und den Redundanzvorschriften der Norm EN 1808 ab.
Ausfahrbare Plattformen und Satelliten-Cradles verbessern den Zugang an komplexen Fassaden. Die Schwenkfunktion gewährleistet die Ausrichtung zur Fassade, während Sicherheitsmerkmale wie Bremsen und kontrolliertes Absenken gemäß den Normen EN 1808 und ASME vorgeschrieben sind.
Die Auswahl des richtigen BMU-Designs verhindert sowohl Überdimensionierung als auch Unterdimensionierung.
| Konstruktionsfaktor | Kompakte BMU | Kran-BMU | Modulare / kundenspezifische BMU |
|---|---|---|---|
| Gebäudehöhe | Bis zu 270 m | Bis zu 270 m | 270 m+ |
| Komplexität der Fassade | Einfach | Mäßig | Komplex |
| Auslegerart | Feststehend/einfach | Schwenkbar | Teleskopisch/Gelenk |
| Reichweite | Begrenzt | Mäßig | Hoch |
| Dachbeschränkungen | Gering | Mäßig | Flexibel |
| Tragfähigkeit | 240–500 kg | 240–500 kg | Bis zu 4.200 kg |
| Optimale Nutzung | Standardgebäude | Gebäude mit Hindernissen | Markante Gebäude oder Hochhäuser |
Modernes BMU-Design beinhaltet Verdeckungsstrategien, um die optische Beeinträchtigung zu minimieren.
| Methode | Funktionsweise | Gestaltungsanforderung | Am besten geeignet für |
|---|---|---|---|
| Parkgrube | Lässt sich unter das Dach versenken | Strukturelle Integration | Keine Sicht |
| Garage | Geschlossener Stauraum | Platz und Freiraum | Verdeckte Systeme |
| Integriert | In die Struktur eingebaut | Frühzeitige Zusammenarbeit | Designorientierte Gebäude |
| Verdeckte Schienen | Hinter Brüstung verborgen | Präzise Positionierung | Geringe Sichtbarkeit |
| Kurvengängigkeit | Bewegt sich entlang der Fassade | Individuelle Schienenkonstruktion | Gebogene Gebäude |
Parkgruben und Garagen sorgen für vollständige Verdeckung, während integrierte Lösungen die BMU in die Gebäudestruktur einbetten. Diese Ansätze erfordern eine frühzeitige Abstimmung zwischen den verschiedenen Planungsdisziplinen.
Geschwungene und unregelmäßige Fassaden erfordern spezielle technische Lösungen. Schienensysteme müssen der Gebäudgeometrie folgen und durch selbstnivellierende und schwenkbare Mechanismen unterstützt werden.
Fortschrittliche Systeme ermöglichen Bewegungen in mehrere Richtungen und gewährleisten einen sicheren Betrieb auf komplexen Oberflächen.
Die Sichtbarkeit wird durch die Höhe, die Positionierung und die Farbanpassung des Systems gesteuert. Kompakte BMUs sind so konzipiert, dass sie unterhalb der Brüstungshöhe angebracht werden, wodurch die visuelle Beeinträchtigung minimiert wird.
Entscheidungen zu BMUs in einer späten Phase führen zu vermeidbaren Einschränkungen. Eine frühzeitige IDS-Integration gewährleistet eine ordnungsgemäße Systemkoordination, die Einhaltung von Vorschriften und eine vollständige Fassadenabdeckung.
Facade Access Solutions bietet integrierte Designunterstützung (IDS) von der frühen Planungsphase über die Installation bis hin zum Lebenszyklus-Service. Mit über 16.000 weltweit installierten Systemen und Ingenieurteams in allen wichtigen Regionen verfügt das Unternehmen über bewährte Expertise bei komplexen Projekten.
Beziehen Sie die IDS-Planung frühzeitig ein, um eine effiziente Integration, die Einhaltung von Vorschriften und eine langfristige Leistungsfähigkeit des Fassadenzugangs zu gewährleisten.
Sprechen Sie mit unseren Spezialisten, um die passende Lösung für Ihr Gebäude zu finden.
Fordern Sie ein Angebot anKompakte BMUs sind für einfache Fassaden mit einheitlichen Zugangsanforderungen konzipiert. Modulare BMUs bieten größere Flexibilität und eignen sich für komplexe oder Hochhäuser.
Die Planung der BMU sollte bereits in der frühen Phase der architektonischen und statischen Planung beginnen, um eine ordnungsgemäße Integration zu gewährleisten und Nachrüstungen zu vermeiden.
Maßgeschneiderte Schienensysteme und Gelenkbewegungen ermöglichen es BMUs, der Gebäudegeometrie zu folgen und gleichzeitig die Stabilität zu gewährleisten.
BMU-Systeme müssen den Normen EN 1808, OSHA 1910.66, ASME A120.1 und AS/NZS 1418.13:2013 entsprechen.
Ja, jedoch ist eine statische Begutachtung erforderlich, um die Machbarkeit und die Systemkonfiguration zu bestimmen.
