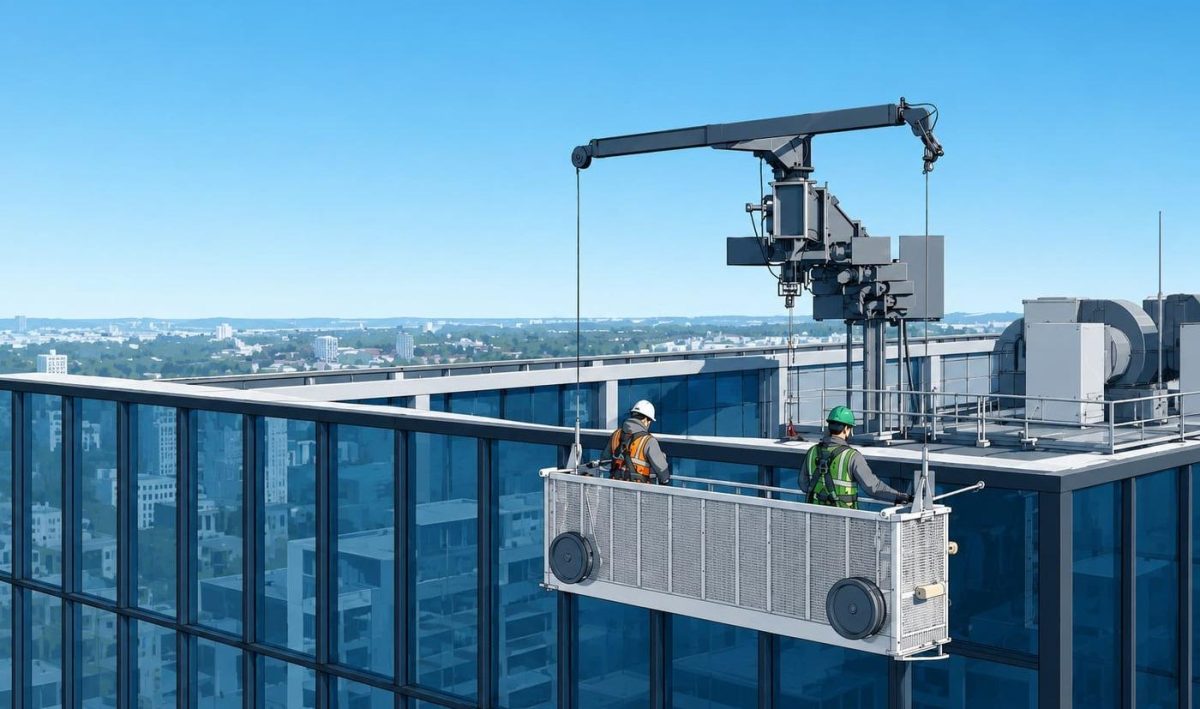

如何设计建筑机械单元（BMU）系统，以及为何不应将其视为事后考虑

BMU设计绝非下游决策。它是建筑在整个生命周期内工程设计、维护及检修的核心环节。

若延迟处理建筑维护单元的设计，后果将立竿见影且代价高昂。结构改造将不可避免，外立面维护通道受阻，合规风险随之增加。本应作为集成系统的设计，反而会沦为限制因素。

对于建筑师、工程师和开发商而言，BMU设计远不止于设备选型。它定义了机械系统如何与建筑结构交互，以及如何实现立面各部分的作业通行。吊臂配置、起重机选型、横向移动系统和平台设计，必须从一开始就与屋顶承载能力、女儿墙条件以及建筑设计意图保持一致。

建筑高度、立面几何形状及屋顶结构直接决定了BMU的实施策略。与此同时，必须将EN 1808、OSHA 1910.66、ASME A120.1及AS/NZS 1418.13:2013等标准的合规要求融入设计之中。这些并非最终阶段的核查，而是从项目伊始就塑造系统设计的工程约束条件。

BMU设计范围：结构、机械与建筑方面的考量

有效的BMU设计处于结构工程、机械系统与建筑设计的交汇点。必须综合解决这些学科问题，以确保安全运行和全面覆盖建筑立面。

专业人员必须尽早评估的关键设计变量

设计精良的BMU始于对建筑的清晰理解。

建筑高度决定了提升机配置和钢丝绳长度。对于高度超过125米的建筑，通常需要多层卷筒提升机。配备多层卷筒提升机的模块化及定制化BMU可服务于高度远超300米的建筑。多级配置已应用于哈利法塔（828米）、默德卡118大楼（679米）和上海中心大厦（632米）。

幕墙的复杂程度决定了吊臂的配置。均匀的幕墙可能仅需固定臂，而内凹、阶梯状或曲面几何结构则需要伸缩式、变幅式或铰接式设计。

屋顶结构决定了系统类型。承重屋顶可支撑轨道系统，而非承重屋顶则需要采用女儿墙安装方案。在无法安装轨道的情况下，混凝土跑道系统可作为替代方案。

可用屋顶空间影响停放与隐蔽策略。必须尽早考虑BMU是露天停放、停放在车库内，还是停放在凹陷的坑道中。

立面覆盖要求决定了单个BMU是否足够，还是需要额外系统。

EN 1808:2015 第6.1.2.5节规定，每根悬挂钢丝绳的最小静态安全系数应为12（即钢丝绳最大工作载荷MBL ≥ 12 × 钢丝绳最大静态张力）。这决定了钢丝绳直径的选择——通常为7–14毫米，具体取决于吊篮长度、载荷及滑轮组配置。在北美，OSHA和CSA要求悬挂钢丝绳的安全系数为10:1。

决定BMU设计的核心组件

BMU是一个完全配置的系统。每个组件都决定了幕墙覆盖范围、安全性以及与建筑的集成度。

BMU组件设计参考

吊臂：伸展、变倾角和铰接选项

副臂决定了BMU如何与幕墙互动，以及能否实现全面作业。

固定式吊臂适用于简单的外墙，而伸缩式和铰接式设计则使系统能够适应复杂的几何形状。变幅吊臂引入垂直运动，使吊臂能够避开建筑构件。回转头确保吊篮在作业过程中始终与外墙保持平行。

提升系统与承载能力

提升机决定了垂直移动范围和作业极限。根据 EN 1808 标准，人员吊篮的安全工作负载（SWL）上限为1,000公斤。标准配置支持240–500公斤；模块化吊篮可达1,000公斤。纯物料起重机（遵循 EN 14492-1 而非 EN 1808）在设计中纳入单独的设备起重应用场景时，其承载能力可超越人员吊篮的限制。

典型的作业提升速度为9–11米/分钟，远低于 EN 1808 第5.3.7节为固定式吊篮设定的18米/分钟上限。横向移动速度通常在10–15米/分钟之间。

轨道与横向移动系统

横向移动系统决定了BMU在建筑物上的移动方式。

在屋顶空间允许的情况下，水平轨道是最常见的方案。女儿墙安装系统将荷载传递至建筑边缘，适用于非承重屋顶。混凝土轨道系统无需轨道，通过在承重表面上滚动移动来运行。

调车系统可使BMU驶入车库或隐藏位置。对于斜坡或曲面屋顶，带自调平功能的倾斜或齿条齿轮系统可确保稳定性。

悬挂式工作平台（吊篮）

吊篮即工作平台，通常由铝材制成并集成安全系统。

吊篮通常通过工作绳悬挂，并在每个悬挂点配备独立的辅助安全绳——因此双悬挂式吊篮通常采用四绳配置（两根工作绳 + 两根安全绳）。具体配置取决于吊篮长度、安全工作载荷（SWL）以及 EN 1808 标准的冗余要求。

伸缩式平台和卫星吊篮可改善复杂立面的作业可达性。回转功能确保与立面保持对齐，而制动和受控下降等安全功能是 EN 1808 和 ASME 标准下的强制要求。

按建筑复杂度划分的BMU设计类型

选择合适的BMU设计可避免过度设计和规格不足。

BMU系统选型矩阵

• 适用于简洁立面的紧凑型外墙维护单元设计：紧凑型BMU适用于结构规整的外墙，可提供高效且对建筑影响较小的解决方案。该系列提供轨道式、女儿墙安装式和走道式配置，对结构荷载的要求极低。
• 适用于中等复杂度的起重机式BMU设计：起重机式BMU利用回转吊臂绕过露台和障碍物。其紧凑的设计使其适用于受限的屋顶布局。
• 适用于复杂结构的模块化及定制化BMU设计：模块化及定制化BMU为复杂建筑提供灵活解决方案。旋转吊机、伸缩式吊臂和先进的运动系统确保全面覆盖建筑立面。

兼顾建筑美学的外墙维护单元设计

现代BMU设计融入隐蔽策略，以最大限度地减少视觉影响。

BMU隐蔽策略对比

停车坑和车库可实现完全隐藏，而集成解决方案则将BMU嵌入建筑结构中。这些方案需要各设计专业在早期阶段进行协调。

BMU设计如何应对复杂几何形状

曲面及不规则立面需要专门的工程设计。轨道系统必须顺应建筑几何形态，并借助自调平和旋转机构提供支撑。

先进系统支持多方向移动，确保在复杂表面上安全运行。

地面层低视觉影响的设计

通过系统高度、位置和色彩搭配来控制视觉效果。紧凑型BMU的设计使其位于女儿墙以下，从而最大限度地减少视觉影响。

为何集成设计支持对BMU设计至关重要

后期才决定BMU方案会导致本可避免的限制。早期整合集成设计支持（IDS）可确保系统协调性、合规性及立面全覆盖。

Facade Access Solutions 提供从早期规划到安装及全生命周期服务的集成设计支持（IDS）。凭借全球超过16,000套系统的安装经验以及遍布主要地区的工程团队，该公司在复杂项目中展现了久经考验的专业能力。

尽早启动IDS规划，以确保高效集成、合规性及长期的外墙维护性能。
