La conception d’un système BMU n’est pas une décision à prendre en fin de processus. Elle constitue un élément central de la conception, de l’accessibilité et de l’entretien d’un bâtiment tout au long de son cycle de vie.
Lorsque la conception de l’unité de maintenance du bâtiment est abordée tardivement, les conséquences sont immédiates et coûteuses. Des rénovations structurelles deviennent inévitables. L’accès à la façade est compromis. Les risques de non-conformité augmentent. Ce qui aurait dû être un système intégré devient une contrainte.
Pour les architectes, les ingénieurs et les promoteurs, la conception d’une BMU va bien au-delà du simple choix des équipements. Elle définit la manière dont les systèmes mécaniques interagissent avec la structure du bâtiment et comment l’accès est assuré à chaque section de la façade. La configuration de la flèche, le choix du treuil, les systèmes de déplacement et la conception de la plate-forme doivent être alignés dès le départ sur la capacité de charge du toit, l’état des parapets et l’intention architecturale.
La hauteur du bâtiment, la géométrie de la façade et la configuration du toit déterminent directement la stratégie relative à l’unité de maintenance de façade (BMU). Parallèlement, la conformité à des normes telles que EN 1808, OSHA 1910.66, ASME A120.1 et AS/NZS 1418.13:2013 doit être intégrée dès la conception. Il ne s’agit pas de vérifications de dernière minute, mais de contraintes techniques qui façonnent le système dès le premier jour.
Une conception efficace des BMU se situe à la croisée de l’ingénierie structurelle, des systèmes mécaniques et de l’architecture. Ces disciplines doivent être coordonnées pour garantir un fonctionnement sûr et une couverture complète de la façade.
Une BMU bien conçue commence par une compréhension claire du bâtiment.
La hauteur du bâtiment détermine la configuration du treuil et la longueur des câbles. Pour les structures de plus de 125 mètres, des treuils à tambour multicouche sont généralement nécessaires. Des BMU modulaires et sur mesure équipés de treuils à tambour multicouche desservent des bâtiments dépassant largement les 300 m. Des configurations à plusieurs étages ont été déployées sur la Burj Khalifa (828 m), la Merdeka 118 (679 m) et la Shanghai Tower (632 m).
La complexité de la façade détermine la configuration de la flèche. Les façades uniformes peuvent ne nécessiter qu’un bras fixe, tandis que les géométries en retrait, en gradins ou courbes exigent des conceptions télescopiques, à flèche relevable ou articulées.
La structure du toit définit le type de système. Les toits porteurs supportent les systèmes de rails, tandis que les toits non porteurs nécessitent des solutions montées sur parapet. Les systèmes de passerelles en béton constituent une alternative lorsque l’installation de rails n’est pas envisageable.
L’espace disponible sur le toit influe sur la stratégie de stationnement et de dissimulation. Il convient de déterminer dès le début si l’unité de maintenance de façade (BMU) sera stockée à l’air libre, dans un garage ou dans une fosse encastrée.
Les exigences en matière de couverture de la façade déterminent si une seule BMU est suffisante ou si des systèmes supplémentaires sont nécessaires.
La norme EN 1808:2015 §6.1.2.5 spécifie un coefficient de sécurité statique minimal de 12 pour chaque câble de suspension (c’est-à-dire une charge maximale de rupture du câble MBL ≥ 12 × la tension statique maximale du câble). Cela détermine le choix du diamètre du câble — généralement compris entre 7 et 14 mm en fonction de la longueur de la nacelle, de la charge utile et du palanage. En Amérique du Nord, l’OSHA et la CSA exigent que les câbles de suspension respectent un coefficient de sécurité de 10:1.

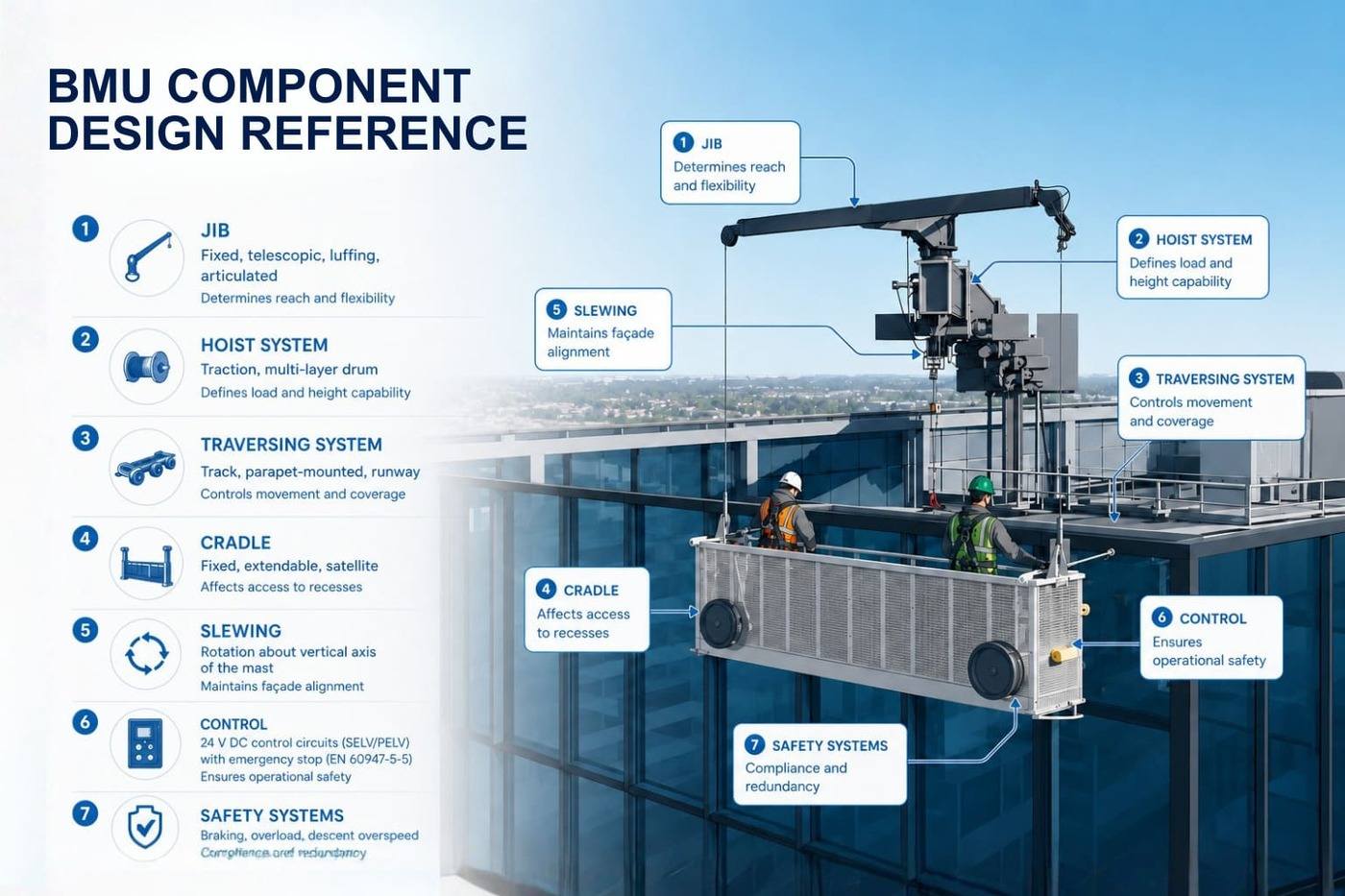

Une BMU est un système entièrement configuré. Chaque composant définit la couverture de la façade, la sécurité et l’intégration au bâtiment.
| Composant | Options clés | Impact sur la conception | Quand l’utiliser |
|---|---|---|---|
| Flèche | Fixe, télescopique, à flèche relevable, articulée | Détermine la portée et la flexibilité | Télescopique/articulé pour les façades complexes |
| Système de levage | Traction, tambour multicouche | Définit la capacité de charge et la hauteur | Palans à tambour pour les immeubles de grande hauteur |
| Système de translation | Rail, monté sur parapet, voie de roulement | Contrôle le mouvement et la couverture | Parapet/voie de roulement pour toitures à espace restreint |
| Nacelle | Fixe, extensible, satellite | Influence l’accès aux renfoncements | Extensible/satellite pour les façades complexes |
| Pivotement | Rotation autour de l’axe vertical du mât | Maintient l’alignement de la façade | Nécessaire pour les angles et les courbes |
| Commande | Les circuits de commande fonctionnent à très basse tension (généralement 24 V CC) conformément aux exigences SELV/PELV de la norme EN 1808. Les fonctions d’arrêt d’urgence avec contacts à ouverture positive (EN 60947-5-5) sont obligatoires. | Garantit la sécurité de fonctionnement | Standard sur tous les systèmes |
| Systèmes de sécurité | Freinage, surcharge, survitesse en descente | Conformité et redondance | Obligatoire selon les normes EN/OSHA |
La flèche détermine la manière dont l’unité de manutention (BMU) interagit avec la façade et si un accès complet peut être obtenu.
| État de la façade | Type de flèche recommandé | Raison |
|---|---|---|
| Rentrées modérées | Flèche télescopique | Portée réglable |
| Toits en pente | Flèche à inclinaison | Capacité de dégagement vertical |
| Géométrie complexe | Flèche articulée | Flexibilité multipoint |
| Structures très complexes | Palans télescopiques et rotatifs | Capacité d’accès maximale |
Les flèches fixes conviennent aux façades simples, tandis que les modèles télescopiques et articulés permettent au système de s’adapter à des géométries complexes. Les flèches à levée verticale introduisent un mouvement vertical, permettant au bras de contourner les éléments architecturaux. Une tête pivotante garantit que la nacelle reste parallèle à la façade pendant le fonctionnement.
Le palan définit le mouvement vertical et les limites opérationnelles. La charge maximale d’utilisation (CMU) de la nacelle pour le personnel est plafonnée à 1 000 kg selon la norme EN 1808. Les configurations standard supportent 240 à 500 kg ; les nacelles modulaires atteignent 1 000 kg. Les palans destinés uniquement au matériel (régis par la norme EN 14492-1 plutôt que par la norme EN 1808) dépassent les limites fixées pour le personnel lorsque des cas d’utilisation spécifiques pour le levage d’équipements sont prévus.
Les vitesses de levage opérationnelles typiques sont de 9 à 11 m/min, bien en deçà du plafond de 18 m/min fixé par la norme EN 1808 §5.3.7 pour les nacelles installées de manière permanente. Les vitesses de translation varient généralement entre 10 et 15 m/min.
Les systèmes de déplacement déterminent la manière dont l’unité de maintenance par le toit (BMU) se déplace sur le bâtiment.
Les rails horizontaux sont les plus courants lorsque l’espace sur le toit le permet. Les systèmes montés sur parapet transfèrent les charges vers le bord du bâtiment et conviennent aux toits non porteurs. Les systèmes à voie en béton fonctionnent sans rails, grâce à un déplacement sur roues sur une surface porteuse.
Les systèmes de manœuvre permettent à la BMU de se déplacer vers des garages ou des emplacements dissimulés. Pour les toits en pente ou courbes, des systèmes inclinés ou à crémaillère avec mise à niveau automatique assurent la stabilité.
La nacelle est la plate-forme de travail, généralement construite en aluminium avec des systèmes de sécurité intégrés.
Les nacelles sont généralement suspendues à un câble de travail et à un câble de sécurité secondaire indépendant à chaque point de suspension — ainsi, une nacelle à double suspension comporte généralement quatre câbles (deux de travail + deux de sécurité). La configuration exacte dépend de la longueur de la nacelle, de la charge maximale d’utilisation (CMU) et des dispositions de redondance de la norme EN 1808.
Les plates-formes extensibles et les nacelles satellites améliorent l’accès aux façades complexes. La fonction de pivotement assure l’alignement avec la façade, tandis que les dispositifs de sécurité tels que le freinage et la descente contrôlée sont obligatoires selon les normes EN 1808 et ASME.
Le choix d’une conception de BMU adaptée permet d’éviter à la fois la surconception et la sous-spécification.
| Facteur de conception | BMU compact | BMU de type grue | BMU modulaire / sur mesure |
|---|---|---|---|
| Hauteur du bâtiment | Jusqu’à 270 m | Jusqu’à 270 m | 270 m+ |
| Complexité de la façade | Simple | Modérée | Complexe |
| Type de flèche | Fixe/basique | Pivotant | Télescopique/articulé |
| Portée | Limitée | Modérée | Élevée |
| Contraintes de toiture | Faibles | Modérées | Flexibles |
| Capacité de charge | 240–500 kg | 240–500 kg | Jusqu’à 4 200 kg |
Utilisation optimaleBâtiments standardBâtiments comportant des obstaclesBâtiments emblématiques ou de grande hauteur
La conception moderne des BMU intègre des stratégies de dissimulation afin de minimiser l’impact visuel.
| Méthode | Fonctionnement | Exigences de conception | Idéal pour |
|---|---|---|---|
| Fosse de stationnement | Se rétracte sous le toit | Intégration structurelle | Visibilité nulle |
| Garage | Espace de rangement fermé | Espace et dégagement | Systèmes dissimulés |
| Intégré | Intégré à la structure | Collaboration précoce | Bâtiments axés sur le design |
| Masquage des rails | Caché derrière le parapet | Positionnement précis | Faible visibilité |
| Déplacement en courbe | Se déplace le long de la façade | Conception de rail sur mesure | Bâtiments courbes |
Les fosses de stationnement et les garages offrent une dissimulation totale, tandis que les solutions intégrées intègrent le BMU dans la structure du bâtiment. Ces approches nécessitent une coordination précoce entre les différentes disciplines de conception.
Les façades courbes et irrégulières nécessitent une ingénierie spécialisée. Les systèmes de rails doivent épouser la géométrie du bâtiment, grâce à des mécanismes d’auto-nivellement et de pivotement.
Des systèmes avancés permettent des mouvements multidirectionnels, garantissant un fonctionnement sûr sur des surfaces complexes.
La visibilité est contrôlée par la hauteur du système, son emplacement et l’harmonisation des couleurs. Les BMU compactes sont conçues pour être installées sous le niveau du parapet, ce qui minimise l’impact visuel.
Les décisions prises tardivement concernant les BMU entraînent des contraintes qui pourraient être évitées. L’intégration précoce de l’IDS garantit une coordination adéquate du système, la conformité et une couverture complète de la façade.
Facade Access Solutions propose un soutien à la conception intégrée (IDS) depuis la planification initiale jusqu’à l’installation et la maintenance tout au long du cycle de vie. Avec plus de 16 000 systèmes installés dans le monde et des équipes d’ingénieurs dans les principales régions, l’entreprise apporte une expertise éprouvée sur des projets complexes.
Faites appel à la planification IDS dès le début pour garantir une intégration efficace, la conformité et des performances à long terme en matière d’accès aux façades.
Contactez nos spécialistes pour découvrir la solution adaptée à votre bâtiment.
Demander un devisLes BMU compactes sont conçues pour des façades simples avec des exigences d’accès homogènes. Les BMU modulaires offrent une plus grande flexibilité et conviennent aux bâtiments complexes ou de grande hauteur.
La conception des BMU doit débuter dès les premières phases de la planification architecturale et structurelle afin de garantir une intégration adéquate et d’éviter les modifications ultérieures.
Des systèmes de rails sur mesure et des mouvements articulés permettent aux BMU de suivre la géométrie du bâtiment tout en conservant leur stabilité.
Les systèmes BMU doivent être conformes aux normes EN 1808, OSHA 1910.66, ASME A120.1 et AS/NZS 1418.13:2013.
Oui, mais une évaluation structurelle est nécessaire pour déterminer la faisabilité et la configuration du système.
