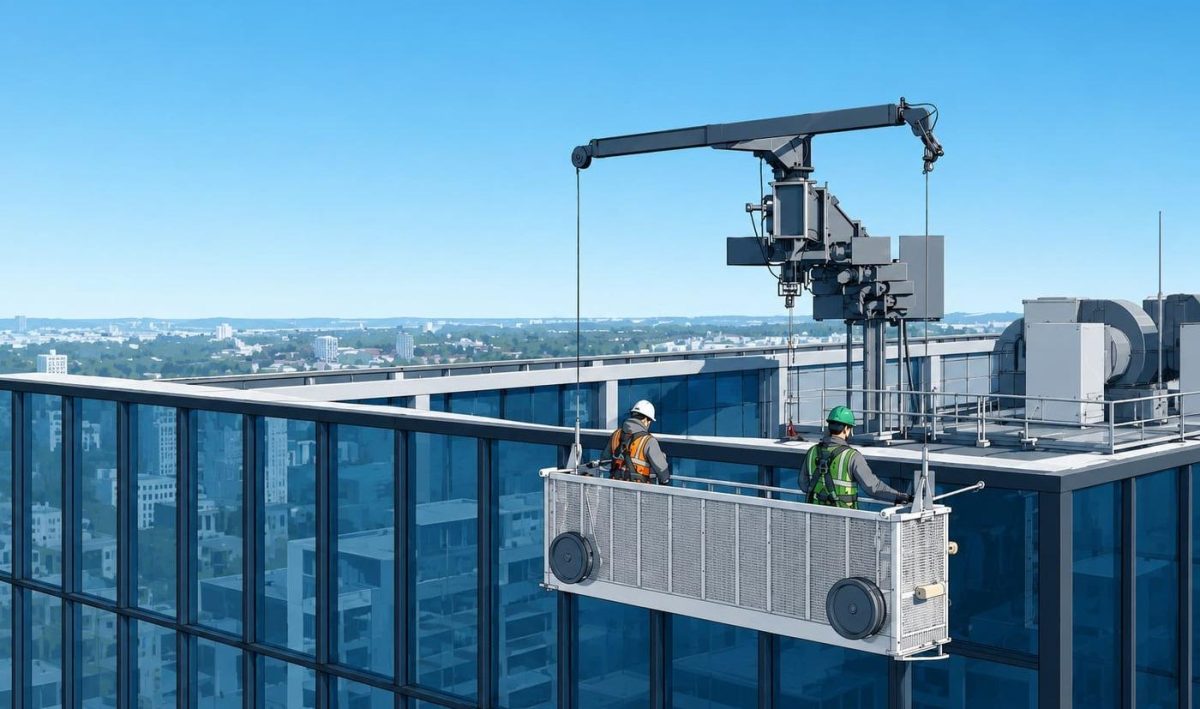

Desain BMU bukanlah keputusan yang diambil belakangan. Ini merupakan bagian inti dari cara sebuah bangunan dirancang, diakses, dan dipelihara sepanjang siklus hidupnya.
Jika desain unit pemeliharaan bangunan (BMU) ditangani terlambat, konsekuensinya langsung terasa dan mahal. Perbaikan struktural menjadi tak terhindarkan. Akses ke fasad terganggu. Risiko ketidakpatuhan meningkat. Apa yang seharusnya menjadi sistem terintegrasi justru menjadi hambatan.
Bagi arsitek, insinyur, dan pengembang, desain BMU melampaui sekadar pemilihan peralatan. Desain ini menentukan bagaimana sistem mekanis berinteraksi dengan struktur bangunan dan bagaimana akses dicapai di setiap bagian fasad. Konfigurasi jib, pemilihan hoist, sistem traversing, dan desain platform harus selaras dengan kapasitas beban atap, kondisi parapet, dan niat arsitektural sejak awal.
Tinggi bangunan, geometri fasad, dan konfigurasi atap secara langsung menentukan strategi BMU. Pada saat yang sama, kepatuhan terhadap standar seperti EN 1808, OSHA 1910.66, ASME A120.1, dan AS/NZS 1418.13:2013 harus diintegrasikan ke dalam desain. Ini bukan sekadar pemeriksaan pada tahap akhir. Ini adalah batasan teknik yang membentuk sistem sejak hari pertama.
Desain BMU yang efektif berada di persimpangan antara teknik struktural, sistem mekanik, dan arsitektur. Disiplin ilmu ini harus diselesaikan bersama-sama untuk memastikan pengoperasian yang aman dan cakupan fasad yang menyeluruh.
BMU yang dirancang dengan baik dimulai dengan pemahaman yang jelas tentang bangunan.
Tinggi bangunan menentukan konfigurasi hoist dan panjang tali. Untuk struktur di atas 125 meter, hoist drum berlapis biasanya diperlukan. BMU modular dan kustom dengan hoist drum berlapis melayani bangunan jauh melebihi 300 m. Konfigurasi multi-tahap telah diterapkan pada Burj Khalifa (828 m), Merdeka 118 (679 m), dan Shanghai Tower (632 m).
Kompleksitas fasad menentukan konfigurasi jib. Fasad yang seragam mungkin hanya memerlukan lengan tetap, sedangkan geometri yang tersembunyi, berundak, atau melengkung memerlukan desain teleskopik, luffing, atau artikulasi.
Struktur atap menentukan jenis sistem. Atap penahan beban mendukung sistem rel, sedangkan atap non-penahan beban memerlukan solusi yang dipasang di tembok pembatas. Sistem landasan beton memberikan alternatif jika pemasangan rel tidak memungkinkan.
Ruang atap yang tersedia memengaruhi strategi parkir dan penyembunyian. Apakah BMU disimpan secara terbuka, di dalam garasi, atau di dalam lubang yang tersembunyi harus dipertimbangkan sejak awal.
Persyaratan cakupan fasad menentukan apakah satu BMU sudah cukup atau apakah diperlukan sistem tambahan.
EN 1808:2015 §6.1.2.5 menetapkan faktor keamanan statis minimum 12 pada setiap tali suspensi (yaitu, MBL tali ≥ 12 × tegangan statis maksimum tali). Hal ini menentukan pemilihan diameter tali — biasanya 7–14 mm tergantung pada panjang cradle, beban, dan pengaturan tali. Di Amerika Utara, OSHA dan CSA mewajibkan tali kawat suspensi untuk mematuhi faktor keamanan 10:1.
BMU adalah sistem yang dikonfigurasi sepenuhnya. Setiap komponen menentukan cakupan fasad, keamanan, dan integrasi dengan bangunan.
| Komponen | Opsi Utama | Dampak Desain | Kapan Digunakan |
|---|---|---|---|
| Jib | Tetap, teleskopik, luffing, artikulasi | Menentukan jangkauan dan fleksibilitas | Teleskopik/artikulasi untuk fasad yang kompleks |
| Sistem Pengangkat | Traksi, drum berlapis | Menentukan kapasitas beban dan ketinggian | Kerekan drum untuk gedung tinggi |
| Sistem Traversing | Rel, terpasang di tembok pembatas, jalur | Mengontrol pergerakan dan jangkauan | Parapet/jalur untuk atap yang terbatas |
| Cradle | Tetap, dapat diperpanjang, satelit | Mempengaruhi akses ke ceruk | Dapat diperpanjang/satelit untuk fasad yang kompleks |
| Putar | Rotasi sekitar sumbu vertikal tiang | Menjaga keselarasan fasad | Diperlukan untuk sudut dan lengkungan |
| Kontrol | Sirkuit kontrol beroperasi pada tegangan ekstra rendah (biasanya 24 V DC) sesuai dengan persyaratan SELV/PELV EN 1808. Fungsi penghentian darurat dengan kontak pembuka positif (EN 60947-5-5) wajib ada. | Menjamin keamanan operasional | Standar di semua sistem |
| Sistem Keamanan | Pengereman, kelebihan beban, kecepatan turun berlebih | Kepatuhan dan redundansi | Wajib sesuai EN/OSHA |
Jib menentukan bagaimana BMU berinteraksi dengan fasad dan apakah akses penuh dapat dicapai.
| Kondisi Fasad | Jenis Jib yang Direkomendasikan | Alasan |
|---|---|---|
| Rongga sedang | Jib teleskopik | Jangkauan yang dapat disesuaikan |
| Atap miring | Lengan luffing | Kemampuan jarak bebas vertikal |
| Geometri kompleks | Lengan yang dapat dilipat | Fleksibilitas multi-titik |
| Struktur yang sangat kompleks | Teleskopik + hoist berputar | Kemampuan akses maksimum |
Jib tetap cocok untuk fasad sederhana, sedangkan desain teleskopik dan artikulasi memungkinkan sistem beradaptasi dengan geometri yang kompleks. Jib luffing menghadirkan gerakan vertikal, sehingga lengan dapat melewati elemen arsitektur. Kepala slewing memastikan cradle tetap sejajar dengan fasad selama pengoperasian.
Hoist menentukan pergerakan vertikal dan batas operasional. Kapasitas beban kerja (SWL) keranjang personel dibatasi hingga 1.000 kg sesuai EN 1808. Konfigurasi standar mendukung 240–500 kg; keranjang modular mencapai 1.000 kg. Hoist khusus material (dikuasai oleh EN 14492-1 bukan EN 1808) melampaui batas personel saat kasus penggunaan pengangkatan peralatan terpisah dirancang.
Kecepatan pengangkatan operasional tipikal adalah 9–11 m/menit, jauh di bawah batas atas 18 m/menit yang ditetapkan EN 1808 §5.3.7 untuk keranjang yang dipasang secara permanen. Kecepatan traversing biasanya berkisar antara 10–15 m/menit.
Sistem traversing menentukan cara BMU bergerak melintasi bangunan.
Rel horizontal adalah yang paling umum digunakan jika ruang atap memadai. Sistem yang dipasang pada tembok pembatas mentransfer beban ke tepi bangunan dan cocok untuk atap yang tidak menahan beban. Sistem landasan beton beroperasi tanpa rel, menggunakan pergerakan beroda di atas permukaan penahan beban.
Sistem pengalihan memungkinkan BMU bergerak ke garasi atau posisi tersembunyi. Untuk atap miring atau melengkung, sistem miring atau rack-and-pinion dengan penyeimbang otomatis memastikan stabilitas.
Cradle adalah platform kerja, biasanya terbuat dari aluminium dengan sistem keamanan terintegrasi.
Cradle biasanya digantung pada tali kerja ditambah tali keselamatan sekunder independen di setiap titik suspensi — sehingga cradle suspensi ganda umumnya menggunakan empat tali (dua tali kerja + dua tali keselamatan). Konfigurasi tepatnya bergantung pada panjang cradle, SWL, dan ketentuan redundansi EN 1808.
Platform yang dapat diperpanjang dan cradle satelit meningkatkan akses di seluruh fasad yang kompleks. Fungsi slewing memastikan keselarasan dengan fasad, sementara fitur keselamatan seperti pengereman dan penurunan terkendali wajib dipenuhi berdasarkan standar EN 1808 dan ASME.
Memilih desain BMU yang tepat mencegah baik over-engineering maupun under-specification.
| Faktor Desain | BMU Kompak | BMU Tipe Derek | BMU Modular / Khusus |
|---|---|---|---|
| Tinggi Bangunan | Hingga 270 m | Hingga 270 m | 270 m+ |
| Kompleksitas Fasad | Sederhana | Sedang | Kompleks |
| Jenis Jib | Tetap/dasar | Berputar | Teleskopik/artikulasi |
| Jangkauan | Terbatas | Sedang | Tinggi |
| Batasan atap | Rendah | Sedang | Tinggi |
| Kapasitas Beban | 240–500 kg | 240–500 kg | Hingga 4.200 kg |
| Penggunaan Terbaik | Bangunan standar | Bangunan dengan hambatan | Bangunan ikonik atau bertingkat tinggi |
Desain BMU modern mengintegrasikan strategi penyamaran untuk meminimalkan dampak visual.
| Metode | Cara Kerjanya | Persyaratan Desain | Cocok Untuk |
|---|---|---|---|
| Lubang Parkir | Dapat ditarik ke bawah atap | Integrasi struktural | Visibilitas nol |
| Garasi | Penyimpanan tertutup | Ruang dan jarak bebas | Sistem tersembunyi |
| Terintegrasi | Terintegrasi ke dalam struktur | Kolaborasi sejak awal | Bangunan yang didorong oleh desain |
| Penyembunyian rel | Tersembunyi di balik tembok pembatas | Posisi yang tepat | Visibilitas rendah |
| Pergerakan melengkung | Bergerak di sepanjang fasad | Desain rel khusus | Bangunan melengkung |
Lubang parkir dan garasi memberikan penyembunyian penuh, sementara solusi terintegrasi menyatukan BMU ke dalam struktur bangunan. Pendekatan ini memerlukan koordinasi dini antara disiplin desain.
Fasad melengkung dan tidak beraturan memerlukan rekayasa khusus. Sistem rel harus mengikuti geometri bangunan, didukung oleh mekanisme penyeimbang otomatis dan putar.
Sistem canggih memungkinkan pergerakan multi-arah, memastikan operasi yang aman di permukaan yang kompleks.
Visibilitas dikendalikan melalui ketinggian sistem, penempatan, dan penyesuaian warna. BMU kompak dirancang untuk ditempatkan di bawah tingkat pagar pembatas, sehingga meminimalkan dampak visual.
Keputusan BMU pada tahap akhir dapat menyebabkan kendala yang dapat dihindari. Integrasi IDS sejak dini memastikan koordinasi sistem yang tepat, kepatuhan, dan cakupan fasad yang menyeluruh.
Facade Access Solutions menyediakan dukungan desain terintegrasi (IDS) mulai dari perencanaan awal hingga pemasangan dan layanan siklus hidup. Dengan lebih dari 16.000 sistem yang terpasang secara global dan tim teknik di wilayah-wilayah kunci, perusahaan ini menawarkan keahlian teruji dalam proyek-proyek kompleks.
Libatkan perencanaan IDS sejak dini untuk memastikan integrasi yang efisien, kepatuhan, dan kinerja akses fasad jangka panjang.
Bicaralah dengan spesialis kami untuk mencari solusi yang tepat untuk bangunan Anda.
Permintaan PenawaranBMU kompak dirancang untuk fasad sederhana dengan persyaratan akses yang konsisten. BMU modular memberikan fleksibilitas yang lebih besar dan cocok untuk bangunan kompleks atau bertingkat tinggi.
Desain BMU sebaiknya dimulai pada tahap awal perencanaan arsitektur dan struktur untuk memastikan integrasi yang tepat dan menghindari modifikasi di kemudian hari.
Sistem rel khusus dan gerakan artikulasi memungkinkan BMU mengikuti geometri bangunan sambil tetap menjaga stabilitas.
Sistem BMU harus mematuhi EN 1808, OSHA 1910.66, ASME A120.1, dan AS/NZS 1418.13:2013.
Ya, tetapi diperlukan penilaian struktural untuk menentukan kelayakan dan konfigurasi sistem.
