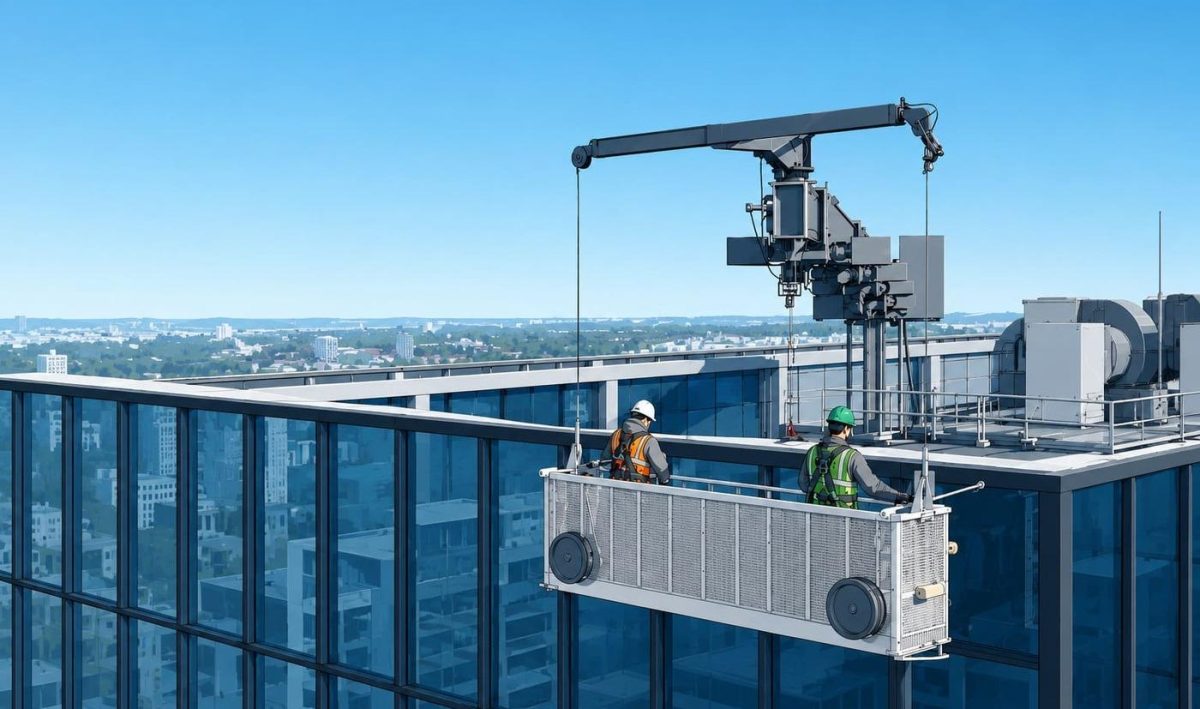

Het ontwerp van een BMU is geen beslissing die pas later wordt genomen. Het is een essentieel onderdeel van de manier waarop een gebouw wordt ontworpen, toegankelijk gemaakt en onderhouden gedurende de gehele levenscyclus.
Wanneer het ontwerp van de gebouwonderhoudsunit pas laat aan de orde komt, zijn de gevolgen onmiddellijk en kostbaar. Structurele aanpassingen worden onvermijdelijk. De toegankelijkheid van de gevel wordt aangetast. De risico’s op het gebied van naleving nemen toe. Wat een geïntegreerd systeem had moeten zijn, wordt een beperking.
Voor architecten, ingenieurs en ontwikkelaars reikt het ontwerp van een BMU veel verder dan alleen de keuze van apparatuur. Het bepaalt hoe mechanische systemen samenwerken met de bouwstructuur en hoe toegang wordt verkregen tot elk deel van de gevel. De configuratie van de giek, de keuze van de hijsinrichting, de traversesystemen en het ontwerp van het platform moeten vanaf het begin afgestemd zijn op het draagvermogen van het dak, de toestand van de borstwering en de architectonische intentie.
De hoogte van het gebouw, de geometrie van de gevel en de configuratie van het dak bepalen rechtstreeks de BMU-strategie. Tegelijkertijd moet naleving van normen zoals EN 1808, OSHA 1910.66, ASME A120.1 en AS/NZS 1418.13:2013 in het ontwerp worden ingebed. Dit zijn geen controles in de eindfase. Het zijn technische beperkingen die het systeem vanaf dag één vormgeven.
Een effectief BMU-ontwerp bevindt zich op het snijvlak van bouwtechniek, mechanische systemen en architectuur. Deze disciplines moeten samen worden opgelost om een veilige werking en volledige gevelbedekking te garanderen.
Een goed ontworpen BMU begint met een duidelijk begrip van het gebouw.
De hoogte van het gebouw bepaalt de configuratie van de hijsinrichting en de lengte van de kabels. Voor constructies hoger dan 125 meter zijn doorgaans hijsinrichtingen met meerlaagse trommels vereist. Modulaire en op maat gemaakte BMU’s met meerlaagse trommels zijn geschikt voor gebouwen van ruim 300 m. Configuraties met meerdere trappen zijn toegepast op de Burj Khalifa (828 m), Merdeka 118 (679 m) en de Shanghai Tower (632 m).
De complexiteit van de gevel bepaalt de configuratie van de giek. Voor uniforme gevels is mogelijk alleen een vaste arm nodig, terwijl voor verzonken, getrapte of gebogen geometrieën telescopische, zwenkbare of gelede ontwerpen vereist zijn.
De dakconstructie bepaalt het type systeem. Dragende daken ondersteunen railsystemen, terwijl niet-dragende daken oplossingen vereisen die op de borstwering worden gemonteerd. Betonnen loopbaansystemen bieden een alternatief wanneer de installatie van rails niet haalbaar is.
De beschikbare dakruimte is van invloed op de parkeer- en verbergingsstrategie. Er moet in een vroeg stadium worden overwogen of de BMU in de open lucht, in een garage of in een verzonken put wordt gestald.
De vereisten voor de gevelbedekking bepalen of één enkele BMU voldoende is of dat er extra systemen nodig zijn.
EN 1808:2015 §6.1.2.5 specificeert een minimale statische veiligheidsfactor van 12 voor elke ophangkabel (d.w.z. kabel-MBL ≥ 12 × maximale statische kabelspanning). Dit bepaalt de keuze van de kabeldiameter — doorgaans 7–14 mm, afhankelijk van de lengte van de gondel, het laadvermogen en de kabelgeleiding. In Noord-Amerika eisen OSHA en CSA dat ophangkabels een veiligheidsfactor van 10:1 respecteren.
Een BMU is een volledig geconfigureerd systeem. Elk onderdeel bepaalt de dekking van de gevel, de veiligheid en de integratie met het gebouw.
| Component | Belangrijkste opties | Invloed op het ontwerp | Wanneer te gebruiken |
|---|---|---|---|
| Giek | Vast, telescopisch, kantelbaar, geleed | Bepaalt het bereik en de flexibiliteit | Telescopisch/geleed voor complexe gevels |
| Hijsinstallatie | Tractie, meerlaagse trommel | Bepaalt het laadvermogen en de werkhoogte | Trommelhijswerken voor hoge gebouwen |
| Traversesysteem | Rail, op borstwering gemonteerd, loopbaan | Regelt beweging en bereik | Borstwering/loopbaan voor daken met beperkte ruimte |
| Gondel | Vast, uitschuifbaar, satelliet | Beïnvloedt de toegang tot uitsparingen | Uitschuifbaar/satelliet voor complexe gevels |
| Draaien | Rotatie om de verticale as van de mast | Behoudt de uitlijning met de gevel | Noodzakelijk voor hoeken en rondingen |
| Besturing | Besturingscircuits werken op extra lage spanning, doorgaans 24 V DC, in overeenstemming met de SELV/PELV-eis van EN 1808. Noodstopfuncties met positief openende contacten (EN 60947-5-5) zijn verplicht. | Garandeert de bedrijfsveiligheid | Standaard in alle systemen |
| Veiligheidssystemen | Remmen, overbelasting, te hoge daalsnelheid | Naleving en redundantie | Verplicht volgens EN/OSHA |
De giek bepaalt hoe de BMU op de gevel inwerkt en of volledige toegang kan worden bereikt.
| Gevelconditie | Aanbevolen type giek | Reden |
|---|---|---|
| Matige uitsparingen | Telescopische giek | Verstelbare reikwijdte |
| Schuine daken | Kantelbare giek | Verticale vrije hoogte |
| Complexe geometrie | Knikarm | Flexibiliteit op meerdere punten |
| Zeer complexe constructies | Telescopisch + roterende takel | Maximale toegankelijkheid |
Vaste gieken zijn geschikt voor eenvoudige gevels, terwijl telescopische en gelede ontwerpen het systeem in staat stellen zich aan te passen aan complexe geometrieën. Kantelbare gieken introduceren verticale beweging, waardoor de arm architectonische elementen kan ontwijken. Een zwenkkop zorgt ervoor dat de gondel tijdens het gebruik parallel aan de gevel blijft.
De hijsinrichting bepaalt de verticale beweging en de operationele grenzen. Het SWL van de personeelsgondel is volgens EN 1808 beperkt tot 1.000 kg. Standaardconfiguraties ondersteunen 240–500 kg; modulaire gondels bereiken 1.000 kg. Hijsinstallaties die uitsluitend voor materiaal zijn bedoeld, gereguleerd door EN 14492-1 in plaats van EN 1808, overschrijden de limieten voor personeel wanneer er aparte toepassingen voor het hijsen van apparatuur zijn ontworpen.
Typische operationele hijssnelheden liggen tussen 9 en 11 m/min, ruim binnen de limiet van 18 m/min die EN 1808 §5.3.7 stelt voor permanent geïnstalleerde gondels. De verplaatsingssnelheden liggen doorgaans tussen 10 en 15 m/min.
Traversesystemen bepalen hoe de BMU zich over het gebouw verplaatst.
Horizontale rails worden het meest gebruikt wanneer de dakruimte dit toelaat. Op de borstwering gemonteerde systemen brengen de belasting over naar de dakrand en zijn geschikt voor niet-dragende daken. Betonnen loopbaansystemen werken zonder rails en maken gebruik van wielbeweging over een dragend oppervlak.
Met rangeersystemen kan de BMU garages of verborgen posities binnenrijden. Voor hellende of gebogen daken zorgen hellende of tandheugelsystemen met zelfnivellering voor stabiliteit.
De gondel is het werkplatform, meestal gemaakt van aluminium met ingebouwde veiligheidssystemen.
Gondels worden doorgaans opgehangen aan een werkkabel plus een onafhankelijke secundaire veiligheidskabel op elk ophangpunt — dus een gondel met dubbele ophanging heeft doorgaans vier kabels: twee werk- en twee veiligheidskabels. De exacte configuratie hangt af van de lengte van de gondel, het SWL en de redundantievoorschriften van EN 1808.
Uitschuifbare platforms en satellietgondels verbeteren de toegang tot complexe gevels. De zwenkfunctie zorgt voor uitlijning met de gevel, terwijl veiligheidsvoorzieningen zoals remmen en gecontroleerde daling verplicht zijn volgens de EN 1808- en ASME-normen.
Door het juiste BMU-ontwerp te kiezen, voorkomt u zowel over-engineering als onder-specificatie.
| Ontwerpfactor | Compacte BMU | Kraan-type BMU | Modulaire / op maat gemaakte BMU |
|---|---|---|---|
| Gebouwhoogte | Tot 270 m | Tot 270 m | 270 m+ |
| Gevelcomplexiteit | Eenvoudig | Matig | Complex |
| Type giek | Vast/basis | Draaibaar | Telescopisch/knikarm |
| Bereik | Beperkt | Matig | Hoog |
| Beperkingen dak | Laag | Matig | Flexibel |
| Laadvermogen | 240–500 kg | 240–500 kg | Tot 4.200 kg |
| Meest geschikt voor | Standaardgebouwen | Gebouwen met obstakels | Iconische of hoge gebouwen |
Moderne BMU-ontwerpen maken gebruik van verbergingsstrategieën om de visuele impact te minimaliseren.
| Methode | Hoe het werkt | Ontwerpvereiste | Meest geschikt voor |
|---|---|---|---|
| Parkeerput | Trekt zich onder het dak terug | Structurele integratie | Geen zichtbaarheid |
| Garage | Afgesloten opslag | Ruimte en vrije hoogte | Verborgen systemen |
| Geïntegreerd | In de structuur ingebouwd | Vroegtijdige samenwerking | Gebouwen met een designfocus |
| Verborgen rails | Verborgen achter de borstwering | Nauwkeurige positionering | Lage zichtbaarheid |
| Gebogen traversering | Beweegt langs de gevel | Op maat gemaakt railontwerp | Gebouwen met gebogen vormen |
Parkeerputten en garages zorgen voor volledige verborgenheid, terwijl geïntegreerde oplossingen de BMU in de bouwstructuur inbedden. Deze benaderingen vereisen vroegtijdige afstemming tussen ontwerpdisciplines.
Gebogen en onregelmatige gevels vereisen gespecialiseerde engineering. Railsystemen moeten de geometrie van het gebouw volgen, ondersteund door zelfnivellerende en draaimechanismen.
Geavanceerde systemen maken bewegingen in meerdere richtingen mogelijk, wat een veilige werking op complexe oppervlakken garandeert.
De zichtbaarheid wordt geregeld door de hoogte, de plaatsing en de kleurafstemming van het systeem. Compacte BMU’s zijn ontworpen om onder het borstweringniveau te worden geplaatst, waardoor de visuele impact tot een minimum wordt beperkt.
Beslissingen over BMU’s in een laat stadium leiden tot vermijdbare beperkingen. Vroegtijdige IDS-integratie zorgt voor een goede systeemcoördinatie, naleving van voorschriften en volledige gevelbedekking.
Facade Access Solutions biedt geïntegreerde ontwerpondersteuning (IDS) vanaf de vroege planningsfase tot en met de installatie en levenscyclusonderhoud. Met meer dan 16.000 geïnstalleerde systemen wereldwijd en engineeringteams in belangrijke regio’s biedt het bedrijf bewezen expertise bij complexe projecten.
Schakel IDS-planning in een vroeg stadium in om efficiënte integratie, naleving en langdurige prestaties van de geveltoegang te garanderen.
Neem contact op met onze specialisten om de juiste oplossing voor uw gebouw te ontdekken.
Vraag een offerte aanCompacte BMU’s zijn ontworpen voor eenvoudige gevels met consistente toegangsvereisten. Modulaire BMU’s bieden meer flexibiliteit en zijn geschikt voor complexe of hoge gebouwen.
Het ontwerp van de BMU moet al in de vroege fase van de architectonische en bouwkundige planning beginnen om een goede integratie te garanderen en aanpassingen achteraf te voorkomen.
Dankzij op maat gemaakte railsystemen en scharnierende bewegingen kunnen BMU’s de geometrie van het gebouw volgen met behoud van stabiliteit.
BMU-systemen moeten voldoen aan EN 1808, OSHA 1910.66, ASME A120.1 en AS/NZS 1418.13:2013.
Ja, maar er is een bouwkundige beoordeling nodig om de haalbaarheid en de systeemconfiguratie te bepalen.
