Une grande partie des bâtiments commerciaux et des gratte-ciel actuels ont été conçus avant que les systèmes d’accès permanents aux façades ne deviennent une exigence réglementaire. Par conséquent, de nombreux immeubles fonctionnent encore sans système d’ancrage de toiture conforme, ce qui crée une lacune fondamentale dans la capacité à assurer un entretien sécurisé des façades. Il ne s’agit pas d’un oubli mineur. Sans ancrages correctement conçus, le nettoyage, l’inspection et la réparation de routine ne peuvent être effectués en toute sécurité ou doivent s’appuyer sur des solutions d’accès temporaires qui entraînent des risques plus élevés, une conformité inégale et des coûts accrus à long terme.
Les normes internationales régissant la mise à niveau des ancrages de toiture pour l’entretien des façades varient selon les cas d’utilisation. Pour les ancrages de protection individuelle contre les chutes : EN 795 (Europe), OSHA 29 CFR 1910.140 (industrie générale aux États-Unis), CAN/CSA-Z259.15 (Canada), AS/NZS 1891.4 (Australie/Nouvelle-Zélande). Pour les ancrages de retenue d’équipements suspendus utilisés dans les systèmes BMU/bossoirs : OSHA 29 CFR 1910.66 Annexe C (États-Unis), EN 1808 (Europe), CAN/CSA-Z271 (Canada), AS/NZS 1418.13 (Australie/Nouvelle-Zélande). Pour la protection antichute pendant la phase de construction : OSHA 29 CFR 1926.502 (États-Unis).
La mise à niveau des ancrages de toiture nécessite une compréhension claire des considérations clés en matière de conception, des types d’ancrages adaptés aux bâtiments existants et du rôle d’un spécialiste de l’accès aux façades pour fournir un système conforme et pleinement fonctionnel.
De nombreux bâtiments de moyenne et grande hauteur construits avant les années 1990 n’ont pas été conçus en tenant compte de systèmes d’accès aux façades permanents. Les systèmes d’ancrage étaient rarement inclus dans le cahier des charges d’origine, car l’entretien des façades était généralement assuré par des méthodes temporaires ou manuelles. Cependant, à mesure que les bâtiments vieillissent, le besoin d’inspections, de nettoyages et de réparations réguliers augmente, mettant en évidence les limites de ces approches obsolètes.
Parallèlement, les normes internationales sont devenues plus précises et sont largement appliquées. La norme EN 795 en Europe, la norme OSHA 29 CFR 1926.502 aux États-Unis, la norme CAN/CSA-Z91 au Canada et la norme AS/NZS 4488 en Australie et en Nouvelle-Zélande établissent désormais des exigences claires en matière de capacités de charge, de coefficients de sécurité et de critères d’installation. De nombreux marchés d’Asie du Sud-Est et du Moyen-Orient alignent également leurs réglementations locales sur ces cadres, ce qui renforce la surveillance des bâtiments existants.
L’absence d’un système d’ancrage conforme ne supprime pas l’obligation d’entretien des façades. Au contraire, elle fait peser la charge sur des solutions d’accès temporaires qui entraînent des risques de sécurité plus élevés, une augmentation des coûts de main-d’œuvre et une plus grande exposition à la responsabilité civile pour les propriétaires et les exploitants de bâtiments.

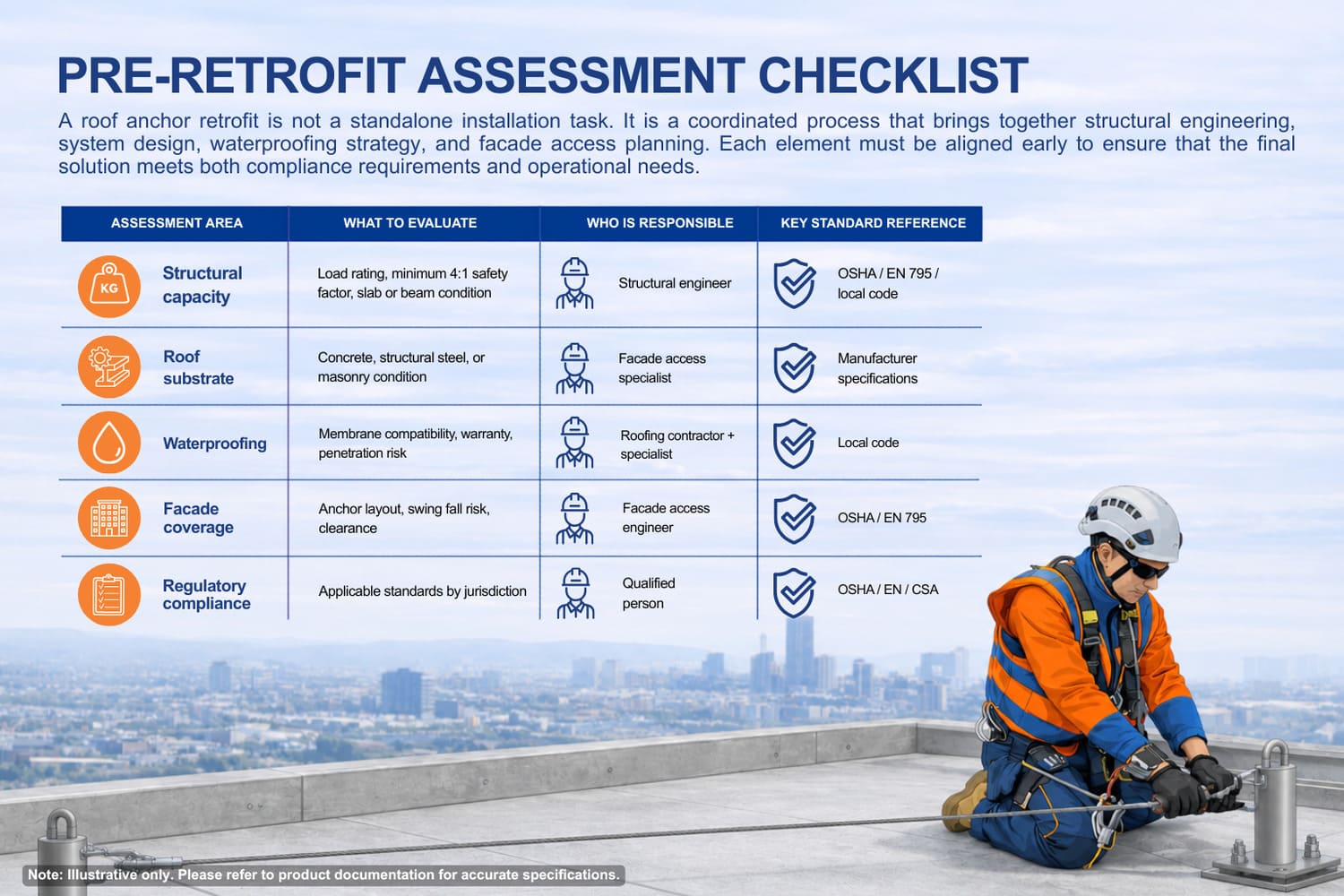

La modernisation d’un système d’ancrage de toiture n’est pas une simple opération d’installation. Il s’agit d’un processus coordonné qui combine l’ingénierie structurelle, la conception du système, la stratégie d’étanchéité et la planification de l’accès à la façade. Chaque élément doit être harmonisé dès le début afin de garantir que la solution finale réponde à la fois aux exigences de conformité et aux besoins opérationnels.
| Domaine d’évaluation | Éléments à évaluer | Qui est responsable | Référence normative clé |
|---|---|---|---|
| Capacité structurelle | Capacité de charge, coefficient de sécurité minimum de 4:1, état de la dalle ou de la poutre | Ingénieur en structure | OSHA / EN 795 / code local |
| Support de toiture | État du béton, de l’acier de construction ou de la maçonnerie | Spécialiste de l’accès aux façades | Spécifications du fabricant |
| Étanchéité | Compatibilité des membranes, garantie, risque de pénétration | Entrepreneur en toiture + spécialiste | Réglementation locale |
| Couverture de la façade | Disposition des ancrages, risque de chute par balancement, dégagement | Ingénieur en accès de façade | OSHA / EN 795 |
| Conformité réglementaire | Normes applicables par juridiction | Personne qualifiée | OSHA / EN / CSA |
Le processus de mise à niveau commence par une évaluation structurelle. Avant que tout ancrage ne soit spécifié ou installé, un ingénieur en structure qualifié doit confirmer que le bâtiment peut résister en toute sécurité aux charges requises. Il s’agit d’une exigence universelle dans toutes les juridictions.
Les critères de charge des ancrages dépendent de leur usage. Les ancrages pour équipements suspendus, conformément à la norme OSHA 1910.66, doivent supporter 5 000 lb dans toutes les directions. Les dispositifs d’ancrage EN 795 sont classés en types A à E et sont soumis à des essais de résistance à 12–22 kN — un régime de charge d’essai de type « réussite/échec », et non une approche avec un coefficient de sécurité de 4:1. La norme AS/NZS 1891.4 spécifie une capacité statique de 15 kN en point unique. Lorsque des ancrages adhésifs sont envisagés, des essais de traction doivent être intégrés à la phase d’évaluation. Le fait de traiter ce point dès le début garantit que les performances sont validées avant le début de l’installation et évite les retards pendant l’exécution du projet.
Une fois la vérification structurelle effectuée, l’étape suivante consiste à déterminer la méthode de montage appropriée en fonction du support de toiture. Dans les projets de rénovation, les supports les plus courants sont le béton armé, l’acier de construction et la maçonnerie. L’épaisseur de la dalle, la disposition des armatures, les distances par rapport aux bords et la résistance du béton ont tous une incidence sur la conception des ancrages. Les ancrages adhésifs et post-installés doivent être conçus et soumis à des essais de traction conformément à la norme ACI 318-19, chapitre 17 (États-Unis) ou à la norme EN 1992-4:2018 (Europe). Une épaisseur de dalle d’environ 150 mm est courante, mais l’épaisseur minimale réelle doit être vérifiée par l’ingénieur en structure pour l’ancrage et le cas de charge spécifiques. L’adaptation du système d’ancrage au support est essentielle pour garantir la performance à long terme et la conformité.
Une fois la stratégie de montage définie, l’attention doit se porter sur le système d’étanchéité du toit. Toute pénétration de la membrane de toiture doit être correctement recouverte d’un solin et scellée pour maintenir l’intégrité à long terme. Cela nécessite une coordination étroite entre l’installateur du système d’accès en façade et l’entrepreneur en toiture.
Lorsqu’une garantie de toiture est en vigueur, l’installation doit être examinée au préalable afin de confirmer la conformité aux exigences du fabricant. Dans de nombreux cas, des entrepreneurs en toiture certifiés doivent procéder à la remise en état de la membrane pour préserver la couverture de la garantie. Lorsque les percées ne sont pas acceptables, les ancrages muraux constituent une alternative fiable en se fixant au parapet ou au mur porteur. Les ancrages encastrés minimisent également les perturbations, car ils affleurent la surface de la toiture finie, réduisant ainsi à la fois l’impact visuel et les risques de trébuchement.
Une fois les contraintes structurelles et d’installation prises en compte, la disposition des ancrages doit être conçue pour assurer une couverture complète de la façade. Les positions des ancrages ne peuvent pas être déterminées uniquement en fonction de la commodité structurelle. Elles doivent s’aligner sur les exigences opérationnelles de l’entretien de la façade. Cela inclut l’évaluation du type d’équipement d’accès utilisé, tel que les stabilisateurs, les bossoirs, les plates-formes suspendues ou les chaises de maître d’équipage. La géométrie de la suspension doit être soigneusement planifiée, et les risques de chute par balancement entre les points d’ancrage doivent être atténués par un espacement et un positionnement appropriés. Pour les bâtiments dépassant environ 40 mètres (130 pieds), des ancrages de stabilisation intermittents (ISA) doivent également être intégrés. Ces ancrages stabilisent les plates-formes suspendues pendant la descente et sont exigés par la réglementation dans la plupart des juridictions. Une planification efficace de la couverture de la façade nécessite l’intervention d’un ingénieur spécialisé dans l’accès aux façades, afin de garantir que le système offre un accès complet et sûr sur toute l’enveloppe du bâtiment.
Une fois les principaux critères de conception établis, l’étape suivante consiste à sélectionner le système d’ancrage approprié. Tous les types d’ancrages ne conviennent pas à tous les bâtiments. La solution adéquate dépend des conditions du support, de la hauteur du bâtiment, de la méthode d’accès et des contraintes opérationnelles au niveau du toit.
Les ancrages de retenue montés sur le toit restent la solution la plus couramment utilisée pour l’entretien des façades. Elles offrent des points d’ancrage sûrs pour les plates-formes suspendues, les stabilisateurs et les systèmes de protection individuelle contre les chutes. Dans le cadre de travaux de rénovation, ces ancrages sont installés à l’aide de boulons encastrés, d’ancrages adhésifs ou de méthodes de soudage sur acier, en fonction de la structure. Les hauteurs standard varient de 12 à 24 pouces au-dessus du niveau du toit fini. Les ancrages de tirage sont conçus pour supporter une charge de 5 000 lb (22,2 kN) dans n’importe quelle direction. Les hauteurs standard au-dessus du toit fini sont de 12 à 24 pouces.
Lorsque la pénétration de la toiture n’est pas possible, les ancrages de tirants muraux constituent une alternative efficace. Ces systèmes sont fixés aux murs de parapet ou à des éléments structurels verticaux, ce qui évite d’endommager la membrane de toiture. Ils sont installés à l’aide de méthodes d’ancrage encastré, adhésif ou à boulon traversant, en fonction du support. Malgré les différentes méthodes de montage, ils offrent la même capacité de charge de 5 000 lb que les ancrages montés sur le toit, ce qui en fait une solution pratique pour les bâtiments dotés de systèmes de toiture protégés ou garantis.
Les ancrages encastrés sont conçus pour les toitures où l’accessibilité et l’esthétique sont des critères essentiels. Installés au ras de la surface finie du toit, ils réduisent les risques de trébuchement et préservent un profil architectural épuré. Elles répondent aux mêmes exigences de charge que les ancrages de retenue standard et peuvent être installées à l’aide de toutes les méthodes de rénovation courantes. Cela les rend particulièrement adaptées aux toitures à forte circulation ou aux bâtiments dont la toiture est visible.
Les ancrages de stabilisation intermittents ont une fonction différente de celle des systèmes de tirants. Plutôt que de fixer l’équipement de suspension, ils stabilisent la plate-forme contre la façade pendant le fonctionnement, empêchant tout mouvement vers l’extérieur.
Leur utilisation est déterminée par la hauteur du bâtiment. Sur les bâtiments dépassant 130 pieds (39,6 m), des ancrages de stabilisation intermittents doivent être installés à des intervalles ne dépassant pas 50 pieds (15 m), le premier ancrage étant positionné à moins de 50 pieds de l’ancrage le plus haut (OSHA 1910.66 Annexe C). Les ancrages de stabilisation intermittents doivent résister à une force de 300 lb (1,33 kN) sans déformation permanente et à une force de 600 lb (2,67 kN) sans rupture (OSHA 1910.66 App C). Les ancrages de stabilisation intermittents résistent aux forces de stabilisation de la plate-forme (vers l’intérieur/vers l’extérieur), et non aux charges d’arrêt de chute multiaxiales.
| Type d’ancrage | Utilisation optimale | Méthodes de montage | Capacité de charge | Hauteur |
|---|---|---|---|---|
| Fixation sur toiture | Systèmes standard pour toiture | Encastré, adhésif, soudé | 5 000 lb | 12–24 po |
| Fixation murale | Pas de perforation du toit | Boulon traversant, encastré | 5 000 lb | N/A |
| Encastré | Toitures esthétiques / à forte circulation | Toutes les méthodes | 5 000 lb | À fleur |
| ISA | Stabilisation des immeubles de grande hauteur | À visser, à sceller | 600 lb | Conformément au code |
Une mise à niveau d’ancrage de toiture qui n’est pas coordonnée par un spécialiste de l’accès aux façades présente des risques importants. Cela inclut la non-conformité aux normes applicables, une couverture incomplète de la façade, des problèmes structurels et l’incapacité potentielle à effectuer des opérations de maintenance en toute sécurité. Les ancrages destinés à l’entretien des façades ne sont pas interchangeables avec le matériel général de protection contre les chutes. Ils doivent être conçus comme faisant partie d’un système complet, intégrés à l’équipement suspendu qui fonctionnera à partir d’eux et alignés sur les exigences structurelles et opérationnelles du bâtiment.
Facade Access Solutions accompagne les projets de rénovation grâce à ses services de conception intégrés, s’appuyant sur plus de 16 000 systèmes installés à travers le monde et une présence sur 39 sites. Son expérience inclut des projets complexes de gratte-ciel tels que la Burj Khalifa, la Merdeka 118 et la Shanghai Tower. De la coordination de l’évaluation structurelle et de la conception de la disposition des ancrages à l’installation, aux essais de charge et aux services d’inspection continue, l’ensemble du cycle de vie du projet est couvert. Cela garantit que les systèmes de rénovation sont non seulement conformes, mais aussi pleinement fonctionnels pour l’entretien à long terme de la façade.
Pour obtenir des conseils spécifiques à votre projet, contactez Facade Access Solutions afin de discuter de vos besoins en matière de rénovation.
Avertissement : Les graphiques présentés sont fournis à titre illustratif uniquement et ne représentent pas des produits, équipements ou conditions réels.
Contactez nos spécialistes pour découvrir la solution adaptée à votre bâtiment.
Demander un devisSi un bâtiment ne dispose pas d’un système d’ancrage conforme, une mise à niveau est généralement nécessaire pour permettre un entretien sûr de la façade et répondre aux exigences réglementaires.
Un ingénieur qualifié évalue la capacité de charge, la résistance des matériaux et l’emplacement des ancrages afin de s’assurer que la structure peut supporter en toute sécurité les charges requises.
Les ancrages de tirage-arrière fixent les systèmes de suspension, tandis que les ISA stabilisent les plates-formes pendant leur fonctionnement. Chacun remplit une fonction distincte et essentielle.
Une installation correcte comprend la pose de solins et de joints d’étanchéité pour maintenir l’imperméabilité. D’autres types d’ancrages peuvent également éliminer la nécessité de percer le toit.
Les normes applicables comprennent la norme EN 795, les réglementations OSHA, la norme CAN/CSA-Z91 et la norme AS/NZS 4488, en fonction de l’emplacement du projet.
